Номер по Госреестру СИ: 64963-16
64963-16 Приборы регистрирующие измерительные
(LOGOSCREENnt тип 706581, LOGOSCREEN 500 cf тип 706510, LOGOSCREEN 600 тип 706520)
Назначение средства измерений:
Приборы регистрирующие измерительные «LOGOSCREENnt» тип 706581, «LOGOSCREEN 500 cf» тип 706510, «LOGOSCREEN 600» тип 706520 (далее - регистраторы) предназначены для измерений, хранения и передачи сигналов напряжения и силы постоянного электрического тока, сопротивления постоянному току (в том числе выходных сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС)), формирования аналоговых управляющих сигналов силы постоянного электрического тока.
Внешний вид.
Приборы регистрирующие измерительные

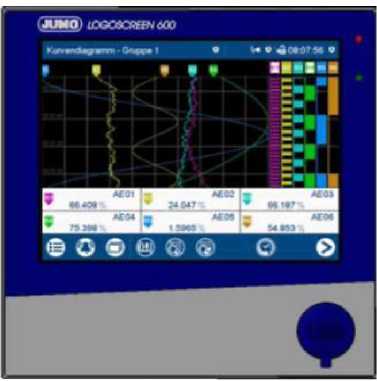

Рисунок № 1
Внешний вид.
Приборы регистрирующие измерительные

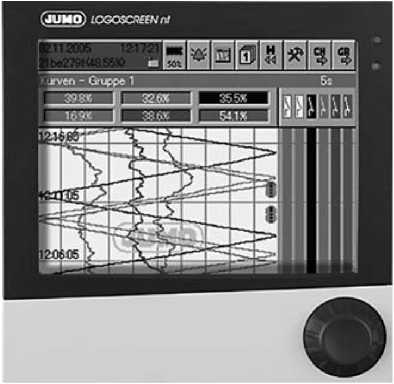

Рисунок № 2
Внешний вид.
Приборы регистрирующие измерительные

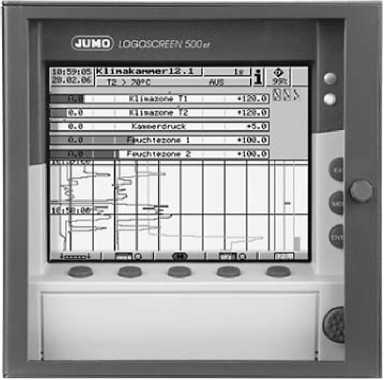

Рисунок № 3
Внешний вид.
Приборы регистрирующие измерительные

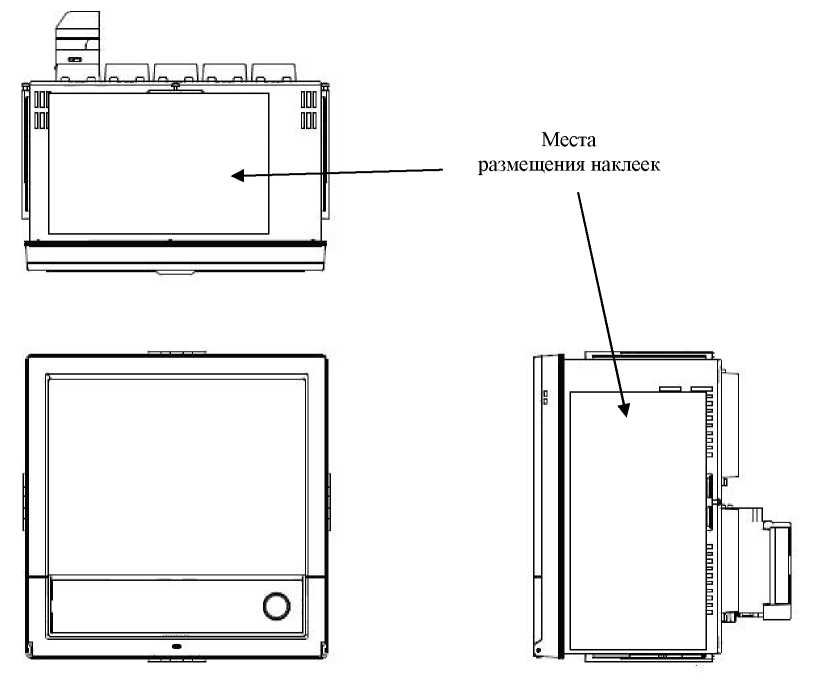

Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.09.2021
Номер записи - 156280
ID в реестре СИ - 378680
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LOGOSCREEN 600 тип 706520/08-100-23/000, LOGOSCREEN 600 тип 706520, Logoscreen 600, LOGOSCREEN 500 cf тип 706510, Logoscreen 500 cf, Logoscreen 500cf, LOGOSCREEN, 706581, 706520/19-100-23/000, 706520/18-110-23/000, 706520/08-110-25/000, 706520/08-110-23/000, 706520/08-100-23/000, 706520, -, "LOGOSCREENnt" тип 706581, "LOGOSCREEN" 600 тип 706520, "LOGOSCREEN 600" тип 706520, "LOGOSCREEN 600" тип 706520,
Производитель
Изготовитель - Фирма "JUMO GmbH & Co. KG"
Страна - ГЕРМАНИЯ
