Номер по Госреестру СИ: 54738-13
54738-13 Системы измерения, регулирования и автоматизированного управления
(mTRON T 705000)
Назначение средства измерений:
Системы измерения, регулирования и автоматизированного управления mTRON T 705000 (далее по тексту - системы) - комплексы программно-технические, предназначены для измерений сигналов напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, регистрации результатов измерений, архивирования и анализа результатов измерений, визуализации процессов, автоматизации управления и регулирования процессами.
Внешний вид.
Системы измерения, регулирования и автоматизированного управления
Рисунок № 1
Внешний вид.
Системы измерения, регулирования и автоматизированного управления
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) систем можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.
Метрологические характеристики системы, указанные в таблице 2, нормированы с учётом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование ПО |
Идентификационное наименование ПО |
Номер версии* |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Внешнее ПО |
Setup program |
230.01.xx / 1.06 j build 410.116 |
- |
- |
Внешнее ПО |
Programming system CoDeSys |
3.5 patch 1 |
- |
- |
Внешнее ПО |
Plant Visualization Software SVS3000 |
613.01.06 |
- |
- |
Внешнее ПО |
PCA Communication Software PCC |
178.03.xx/ 3.09J |
- |
- |
Внешнее ПО |
PC Evaluation Software PCA3000 |
177.03.xx/ 3.09J |
- |
- |
Внутреннее ПО |
ПО модулей 705001 705030 705040 705020 705010 705015 705060 705021 |
248.01.11 254.01.01 232.01.01 252.01.05 251.01.06 255.01.01 249.01.11 253.01.02 |
- |
- |
* где «х» - цифра от 0 до 99 Модули типов 705021, 705020 и 705010 являются метрологически значимыми.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Защита системы от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус системы.
Лист № 4 Всего листов 9
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на систему в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в документе «Системы измерения, регулирования и автоматизированного управления JUMO mTRON T 705000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерения, регулирования и автоматизированного управления mTRON T 705000-
• ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Об
щие технические условия»;
-
• Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» (С изменением № 1), утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.11.2011 г.Перечень основных средств поверки:
-
• калибратор универсальный Н4-7 (Au = ± (0,002 % U + 0,0005 % Un) для диапазона 0 - 200 мВ; (Au = ± (0,002 % U + 0,00015 % ип) для диапазона 0 - 20 В; AI = ± (0,004 % I + 0,0004 % 1п) для диапазона 0 - 20 мА);
-
• магазин электрического сопротивления МСР-60М (0,01 - 11111,1 Ом, КТ 0,02).
Изготовитель
Фирма «JUMO GmbH & Co.KG», Германия Адрес: Moritz-Juchheim-Str 1, 36039 г. Фульда, ГерманияЗаявитель
ООО Фирма «ЮМО» Юридический адрес: 113452, Москва, Азовская, д. 35, кор. 3.Фактический адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр. 5 Тел: (495) 961-32-44, 951-11-10, 954-15-66; Факс: (495) 954-69-06 E-mail: jumo@jumo.ru; http://www.jumo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),Принцип действия метрологически значимых модулей системы основан на аналогоцифровом преобразовании входного аналогового сигнала.
Модули систем измерения, регулирования и автоматизированного управления mTRON T 705000 закреплены внутри переносного металлического корпуса и включают в себя:
-
• центральный модуль типа 705001 - центральный процессор является ядром системы.
Он хранит образ выполняемого процесса и управляет конфигурациями и параметрами всей системы в целом;
-
• коммуникационный модуль типа 705002 - основной функцией является осуществление связи между модулями входов и выходов и системами верхнего уровня;
-
• многоканальный модуль регулятора типа 705010 - в серийном варианте исполнения это 2-канальный ПИД-регулятор с релейным или логическим выходом для управления полупроводниковым реле. Возможна установка двухпозиционного 4-канального регулятора;
-
• 4-канальный блок реле типа 705015 - предоставляет четыре релейных выхода, управляемых цифровыми сигналами по системной шине;
-
• 4-канальный входной аналоговый блок типа 705020 - имеет 4 универсальных аналоговых входа с гальванической развязкой для термоэлементов, термометров сопротивления, дистанционных датчиков сопротивления или стандартизованных сигналов (ток или напряжение), а также цифровой вход (уровень программируемого контроллера;
-
• 8-канальный входной аналоговый блок типа 705021 - имеет 8 аналоговых входов для термометров сопротивления по 2х-проводной схеме, а также цифровой вход (уровень SPS);
-
• 12-канальный цифровой входной/выходной блок типа 705030 - у блока имеются 12 каналов, которые могут быть конфигурированы на выбор как цифровые входы или выходы;
-
• модуль роутера типа 705040 - при помощи маршрутизатора достигается децентрализация внутри автоматизированной системы, т.е. модули входов/выходов распределяются на несколько шин/монтажных шкафов;
-
• многофункциональная панель 840 типа 705060 - представляет собой сенсорный экран с алюминиевой лицевой панелью, служит для считывания данных, для конфигурирования и введения параметров в систему;
-
• блок питания 24 В для 1-фазной сети типа 705090.
Системы могут применяться в приборостроении, машиностроении, пищевой промышленности, электротехнической промышленности и т.д.
Лист № 2 Всего листов 9 Модули типов 705021, 705020 и 705010 являются метрологически значимыми. Общий и структурный виды системы представлен на рисунке 1 и 2.
Ри

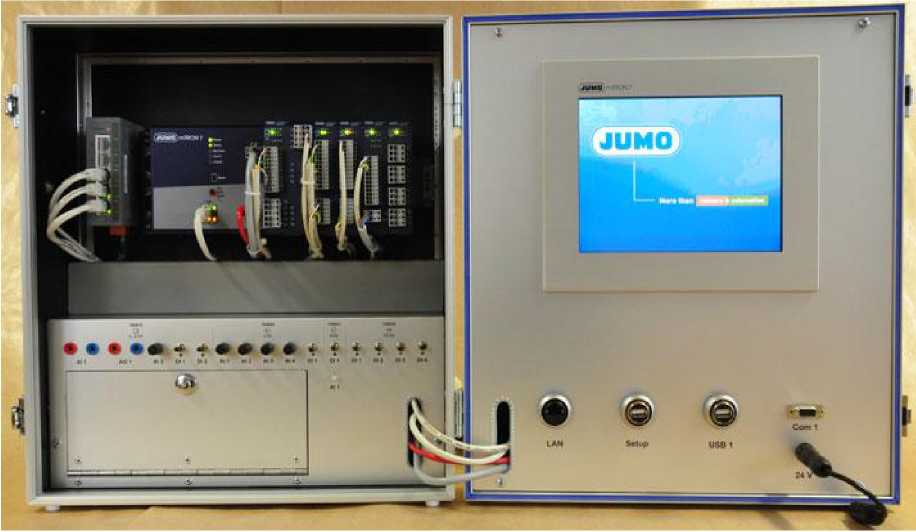

сунок 1 - Общий вид системы

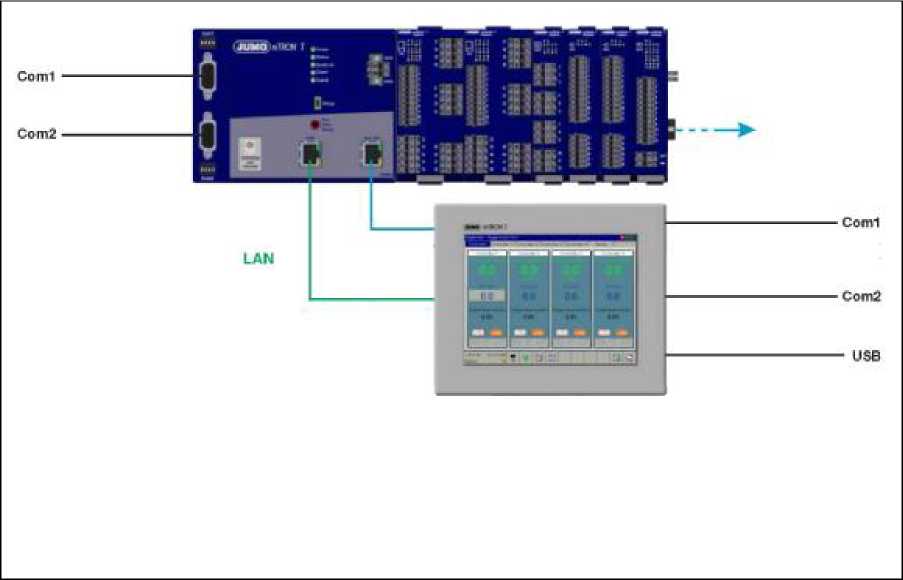

Рисунок 2 - Структурный вид системы
Лист № 3 Всего листов 9
В состав поставки систем входят следующие изделия и документация:
-
• Система измерения, регулирования и автоматизированного управления
mTRON T 705000;
-
• документ «Системы измерения, регулирования и автоматизированного управления JUMO mTRON T 705000. Руководство по эксплуатации».
Лист № 9 Всего листов 9
Основные метрологические характеристики измерительных каналов систем измерения, регулирования и автоматизированного управления mTRON T 705000 приведены в таблице 2.
Таблица 2.
Модули |
Количество каналов |
Сигналы |
Пределы допускаемой основной приведенной погрешности (±)6 |
Допускаемый температурный коэффициент, млн-1/°С |
Примечание | |
на входе |
на вы ходе | |||||
Тип 705021 |
Сигналы от термопреобразователей сопротивления: | |||||
8 |
Pt100, Pt500, Pt10001 от минус 200 до плюс 850 °С |
16 бит |
0,08 % |
50 |
2-х проводная схема подключения | |
Pt1002 от минус 200 до плюс 850 °С | ||||||
Тип 705020 |
Сигналы от термоэлектрических преобразователей (термопар)3: | |||||
4 |
J: от минус 200 до плюс 1200 °С |
16 бит |
0,1 % от минус 100 °С |
300 |
Пределы допускаемой абсолютной погрешности канала компенсации холодного спая ± 1 °С | |
T: от минус 200 до плюс 400 °С |
0,1 % от минус 150 °С | |||||
K: от минус 200 до плюс 1372 °С |
0,1 % от минус 80 °С | |||||
E: от минус 200 до плюс 1000 °С | ||||||
N: от минус 100 до плюс 1300 °С | ||||||
S, R: от минус 50 до плюс 1768 °С |
0,15 % от 20 °С | |||||
B: от 0 до плюс 1820 °С |
0,15 % от 400 °С | |||||
L: от минус 200 до плюс 800 °С |
0,15 % от минус 80 °С |
Продолжение таблицы 2
Моду ли |
Количество каналов |
Сигналы |
Пределы допускаемой основной приведенной погрешности (±)6 |
Допускаемый температурный коэффициент, млн-1/°С |
Примечание | |
на входе |
на выходе | |||||
Тип 705020 |
Сигналы от термопреобразователей сопротивления: | |||||
4 |
Pt100, Pt500, Pt10001 от минус 200 до плюс 850 °С |
16 бит |
0,15 % (Pt100) 0,30 % (Pt500) 0,20 % (Pt1000) |
50 |
2-х проводная схема подключения | |
0,05 % (Pt100) 0,15 % (Pt500) 0,08 % (Pt1000) |
3-х/4-х проводная схема подключения | |||||
Ni1004 от минус 60 до плюс 180 °С |
0,36 % |
2-х проводная схема подключения | ||||
0,24 % |
3-х/4-х проводная схема подключения | |||||
Pt502 от минус 200 до плюс 850 °С |
0,30 % |
2-х проводная схема подключения | ||||
0,06 % |
3-х/4-х проводная схема подключения | |||||
Pt1002 от минус 200 до плюс 850 °С |
0,15 % |
2-х проводная схема подключения | ||||
0,05 % |
3-х/4-х проводная схема подключения | |||||
Cu50, Cu1005 от минус 50 до плюс 200 °С |
0,80 % |
200 |
2-х проводная схема подключения | |||
0,60 % (Cu50) 0,50 % (Cu100) |
3-х/4-х проводная схема подключения |
Продолжение таблицы 2
Моду ли |
Количество каналов |
Сигналы |
Пределы допускаемой основной приведенной погрешности (±)6 |
Допускаемый температурный коэффициент, млн-1/°С |
Примечание | |
на входе |
на вы ходе | |||||
Тип 705020 |
4 |
от 0(2) до 10 В от 0 до 1 В |
16 бит |
0,05 % |
100 | |
от 0(4) до 20 мА | ||||||
Сигналы от потенциометрических датчиков: мин. 100 Ом макс. 4 кОм |
± 4 Ом |
Пределы допускаемой основной абсолютной погрешности | ||||
от 0 до 400 Ом |
± 0,4 Ом |
50 | ||||
от 400 Ом до 4 кОм |
± 4 Ом | |||||
Тип 705010 |
Сигналы от термоэлектрических преобразователей (термопар)3: | |||||
2 (4) |
J: от минус 200 до плюс 1200 °С |
16 бит |
0,1 % от минус 100 °С |
300 |
Пределы допускаемой абсолютной погрешности канала компенсации холодного спая ± 1 °С | |
T: от минус 200 до плюс 400 °С |
0,1 % от минус 150 °С | |||||
K: от минус 200 до плюс 1372 °С |
0,1 % от минус 80 °С | |||||
E: от минус 200 до плюс 1000 °С | ||||||
N: от минус 100 до плюс 1300 °С | ||||||
S, R: от минус 50 до плюс 1768 °С |
0,15 % от 20 °С | |||||
B: от 0 до плюс 1820 °С |
0,15 % от 400 °С | |||||
L: от минус 200 до плюс 800 °С |
0,15 % от минус 80 °С |
Продолжение таблицы 2
Моду ли |
Количество каналов |
Сигналы |
Пределы допускаемой основной приведенной погрешности (±)6 |
Допускаемый температурный коэффициент, млн-1/°С |
Примечание | |
на входе |
на выходе | |||||
Тип 705010 |
Сигналы от термопреобразователей сопротивления: | |||||
2 (4) |
Pt100, Pt500, Pt10001 от минус 200 до плюс 850 °С |
16 бит |
0,15 % (Pt100) 0,30 % (Pt500) 0,20 % (Pt1000) |
50 |
2-х проводная схема подключения | |
0,05 % (Pt100) 0,15 % (Pt500) 0,08 % (Pt1000) |
3-х/4-х проводная схема подключения | |||||
Ni1004 от минус 60 до плюс 180 °С |
0,36 % |
2-х проводная схема подключения | ||||
0,24 % |
3-х/4-х проводная схема подключения | |||||
Pt1002 от минус 200 до плюс 850 °С |
0,15 % |
2-х проводная схема подключения | ||||
0,05 % |
3-х/4-х проводная схема подключения | |||||
Pt502 от минус 200 до плюс 850 °С |
0,30 % |
2-х проводная схема подключения | ||||
0,06 % |
3-х/4-х проводная схема подключения |
Лист № 8 Всего листов 9 Окончание таблицы 2
Модули |
Количество каналов |
Сигналы |
Пределы допускаемой основной приведенной погрешности (±)6 |
Допускаемый температурный коэффициент, млн-1/°С |
Примечание | |
на входе |
на вы ходе | |||||
Тип 705010 |
2 (4) |
Cu50, Cu1005 от минус 50 до плюс 200 °С |
16 бит |
0,80 % |
200 |
2-х проводная схема подключения |
0,60 % (Cu50) 0,50 % (Cu100) |
3-х/4-х проводная схема подключения | |||||
от 0(2) до 10 В от 0 до 1 В |
0,05 % |
100 | ||||
от 0(4) до 20 мА | ||||||
от 0 до 50 мА |
1 % | |||||
Сигналы от потенциометрических датчиков: мин. 100 Ом макс. 4 кОм |
± 4 Ом |
Пределы допускаемой основной абсолютной погрешности |
Примечания
-
1 НСХ по ГОСТ 6651-2009 А .1;
-
2 НСХ по ГОСТ 6651-2009 А .2;
-
3 НСХ по ГОСТ 8.585-2001;
-
4 НСХ по ГОСТ 6651-2009 А .5;
-
5 НСХ по ГОСТ 6651-2009 А.3 ;
-
6 Для основной приведенной погрешности нормирующим значением является диапазон измерений .
Рабочие условия применения модулей:
-
• напряжение питания постоянного тока системы 24 В;
-
• температура окружающего воздуха при работе от минус 20 до + 55 °C;
-
• температура окружающего воздуха при хранении и транспортировке от минус 40 до +70 °C (от минус 30 до +70 °C для 705060);
-
• относительная влажность не более 90 % без конденсации влаги. Средний срок службы 12 лет.
