Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки и клеммной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов (ЧЭ) применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования.

Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820 отличаются друг от друга метрологическими характеристиками и конструктивным исполнением и имеют следующие модификации: 901020/10, 901020/20, 901050/10, 901050/20, 901050/30, 901210/10, 901220/40, 901220/41, 901230/40, 901230/41, 901240/20, 90.1250/32, 90.1250/33, 90.1250/34, 901820/10, 901820/20, 901820/30, 901820/40. 901820/50 , 901820/51. ТП могут изготавливаться с одним или двумя ЧЭ.

ТП 90.1020 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем dTRANS T01 или dTRANS T05 с выходным сигналом постоянного тока 4:20/20:4 мА или с программируемым преобразователем Wtrans B с передачей данных по радиоканалу или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, соединенную с клеммной головкой. Головки ТП помимо основной формы (В) имеют дополнительный ряд конструктивных исполнений (BUZ, BUZH, BBK). Головки изготавливаются из алюминия (конструктивные исполнения B, BUZ, BUZH) и из пластмассы (конструктивное исполнение BBK). Термопреобразователи с головками конструктивного исполнения BUZH могут иметь жидкокристаллический дисплей (только для общепромышленного исполнения) с измерительным преобразователем, либо два встроенных измерительных преобразователя dTRANS T01.

ТП 90.1050 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющую собой сварную с одного конца трубку, соединенную с компенсационными проводами в силиконовой оболочке или в металлической оплетке при помощи переходного элемента, со штуцером, имеющим различные формы исполнения.

ТП 90.1210 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную с неизолированными проводами.

ТП 90.1220 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, соединенной с защитной головкой формы В (из алюминия) со встроенным программируемым измерительным преобразователем dTRANS T01 или dTRANS T05 с выходным сигналом постоянного тока 4-20/20-4 мА, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя.

Лист № 2 Всего листов 6

ТП 90.1230 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, соединенной с защитной головкой формы J (из аллюминия).

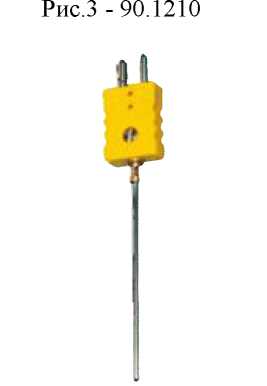

ТП 90.1240 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную со стандартным плоским штекером.

ТП 90.1250 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную с проводами из силикона, тефлона или в металлической оплетке.

ТП 90.1820 конструктивно выполнены в виде измерительной вставки, представляю -щей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем dTRANS T01/T05 с выходным сигналом постоянного тока 4:20/20:4 мА, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, титана, инконеля или хастеллоя, соединенную с клеммной головкой. Головки ТП имеют конструктивные исполнения: A, B, BUZ, BUZH, BEGF, XD-Ax, XD-Sx. Головки изготавливаются из алюминия (конструктивные исполнения A, B, BUZ, BUZH, XD-Ax) или из нержавеющей стали (конструктивные исполнения BEGF, XD-Sx). Термопреобразователи могут иметь ЖК индикатор головками конструктивных исполнений XD-Ax, XD-Sx. (для общепромышленного или взрывозащищенного исполнений) и BUZH (для общепромышленного или искробезопасного исполнений).

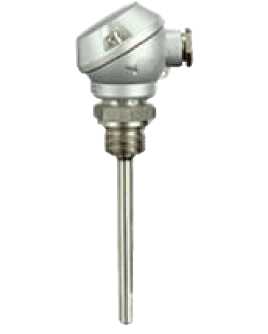

Изображения общего вида ТП 90.1020, 90.1050, 90.1210, 901220, 901230, 901240, 901250, 90.1820 приведены на рисунках 1-7.

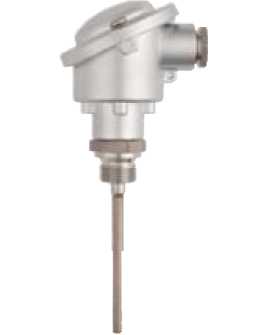

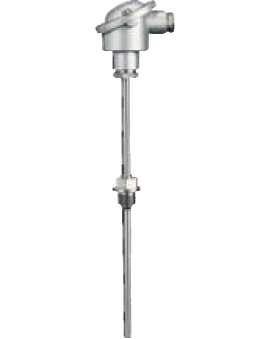

Рис.1 - 90.1020, ТП 90.1820

Рис.2 - 90.1050

Рис.7 - 90.1250

Термопреобразователь (исполнение - в соответствии с заказом)

Паспорт (на русском языке)

Методика поверки

Лист № 5 Всего листов 6

Диапазон измеряемых температур (в зависимости от модели и используемого типа ЧЭ ТП), °С:

• - 90.1020 (ЧЭ с НСХ типа «L»)........................................от минус 200 до плюс 600;

• - 90.1020 (ЧЭ с НСХ типа «J»)..........................................от минус 200 до плюс 600;

• - 90.1020 (чЭ с НСХ типа «К»)........................................от минус 200 до плюс 800;

• - 90.1050 (ЧЭ с НСХ типа «L», «К»).................................от минус 200 до плюс 600;

• - 90.1210, 90.1220, 90.1230, 90.1240, 901250

(ЧЭ с НСХ типа «L»)....................................................от минус 200 до плюс 800;

• - 90.1210, 90.1220, 90.1230, 90.1240, 90.1250

(ЧЭ с НСХ типа «J»).....................................................от минус 200 до плюс 800;

• - 90.1210, 90.1220, 90.1230, 90.1240, 90.1250

  от минус 200 до плюс 1200; . от минус 200 до плюс 600;

  от минус 200 до плюс 600; от минус 200 до плюс 1150 от минус 200 до плюс 1200.

(ЧЭ с НСХ типа «К», «N»)...........................................

• - 90.1820 (ЧЭ с НСХ типа «L»)..........................................

• - 90.1820 (ЧЭ с НСХ типа «J»).......................................

• - 90.1820 (ЧЭ с НСХ типа «К»)........................................

• - 90.1820 (ЧЭ с НСХ типа «N»).........................................

  Условное обозначение номинальной статической характеристики (НСХ) преобразования по

ГОСТ Р 8.585-2001 (МЭК 60584-1, DIN 43170): ......................................«К», «N» «J», «L»

Класс допуска (по ГОСТ Р 8.585-2001):

• - для ЧЭ ТП типа «К», «N»........................................................................1, 2, 3;

• - для ЧЭ ТП типа «J»...................................................................................1, 2;

• - для ЧЭ ТП типа «L»...................................................................................2, 3

ТП с НСХ «К» и «L» в диапазоне от минус 200 до минус 40 °С соответствуют классу допуска 3 по ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2), °С:

• - тип «К», «N»:                              класс 1: ± 1,5 (от минус 40 до плюс 375 °C);

± 0,004-| t | (св. плюс 375 до плюс 1200 °C); класс 2: ± 2,5 (от минус 40 до плюс 333 °C); ± 0,0075-| t | (св. плюс 333 до плюс 1200 °C); класс 3: ± 0,015-| t | (от минус 200 до минус 167 °C);

± 2,5 (св. минус 167 до плюс 40 °C)

• - тип «J»:                                   класс 1: ± 1,5 (от минус 40 до плюс 375 °C);

± 0,004-| t | (св. плюс 375 до плюс 750 °C); класс 2: ± 2,5 (от 0 до плюс 333 °C);

± 0,0075-1 t | (св. плюс 333 до плюс 800 °C)

класс 2: ± 2,5 (от минус 40 до плюс 360 °C);

Лист № 4 Всего листов 6 ± (0,7 + 0,005-| t |) (св. плюс 360 до плюс 800 °C); класс 3: ± (1,5 + 0.01-| t |) (от минус 200 до минус 100 °C);

± 2,5 (св. минус 100 до плюс 100 °C)

Пределы допускаемой суммарной погрешности ТП и ИП (D , °С) вычисляются по формуле: D=±/(Dип )² + (Dтс )² ,

где: D_ИП - погрешность ИП, °С; D_ТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С.

Электрическое сопротивление изоляции ТП при (25 ± 10) °С, МОм, не менее:....................100

Длина компенсационных проводов

(для ТП 90.1210, 90.1050), мм: .................................от 500 до 2500 (и более по спец. заказу)

Диаметр защитной оболочки ТП (в зависимости от исполнения ТП), мм: ..............от 0,5 до 11

Длина монтажной части (в зависимости

от исполнения), мм: ..............................................от 17 до 50000 (и более по спец. заказу)

Масса, кг: .....................................от 0,05 до 5 (в зависимости от модели и исполнения ТП)

Средний срок службы (при нормальных условиях эксплуатации), лет, не менее: .................12

Степень защиты от влаги и пыли ТП по ГОСТ 14254-96 (МЭК 60529): ......IP54, IP65, IP66, IP67

Температура окружающей среды при эксплуатации ТП без ИП (в зависимости от модели ТП, исполнения головки ТП или оболочки компенсационных проводов), °С:

• - 90.1020 (с головкой исполнений: B, BUZ, BUZH).................от минус 40 до плюс 100;

• - 90.1020 (с головкой исполнения BBK)..............................от минус 30 до плюс 130;

• - 90.1050 (с силиконовой оболочкой)...................................от минус 50 до плюс 180;

• - 90.1050 (с металлической оплеткой)..................................от минус 20 до плюс 350;

• - 90.1210, 90.1220, 90.1230, 90.1240, 901250

(с силиконовой оболочкой)..............................................от минус 50 до плюс 180;

• - 90.1210, 90.1220, 90.1230, 90.1240, 901250

(с тефлоновой оболочкой).............................................. от минус 190 до плюс 260;

• - 90.1210, 90.1220, 90.1230, 90.1240, 901250

(с металлической оплеткой)...............................................от минус 20 до плюс 350;

• - 90.1820..............................................................................................от минус 50 до плюс 100

Температура окружающей среды при эксплуатации ТП с ИП, °С:

• - без встроенного индикатора...........................................................от минус 50 до плюс 85;

• - со встроенным индикатором............................................................от минус 50 до плюс 60

Температура окружающей среды при эксплуатации ТП 90.1820 во взрывозащищенном исполнении (в зависимости от температурного класса ТП), °С:

• - для Т'1~Т4....................................................................от минус 50 до плюс 85;

• - для Т5 ..........................................................................от минус 50 до плюс 70;

• - для Т6..........................................................................от минус 50 до плюс 55

Маркировка ТП 90.1820 во взрывозащищенном исполнении по ГОСТ Р 51330.0-99 (МЭК

60079-0-98):     1ExdIICT1.. ,T6(Gb)X,     0ExiaIICT1.. ,T6(Ga)X,     1ExdiaIICT1.. ,T6(Gb)X,

1Exd[iaGa]IICT1.. ,T6(Gb)X, 0ExiaIICT6(Ga).
