Номер по Госреестру СИ: 59962-15
59962-15 Преобразователь давления измерительный
(40 мод. 401002)
Назначение средства измерений:
Преобразователь давления измерительный серии 40 модификации 401002 (далее -преобразователи) предназначен для непрерывного измерения и преобразования значения избыточного давления в аналоговый выходной сигнал постоянного тока на газовой турбине ОАО «Мосэнерго» филиал ТЭЦ-20.

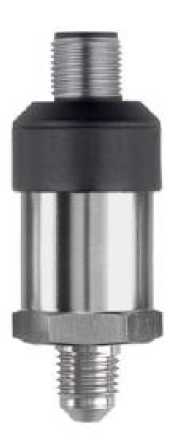

Внешний вид.
Преобразователь давления измерительный
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150798
ID в реестре СИ - 373198
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип 40, Преобразователь давления измерительный А-10, Преобразователь давления измерительный 40 мод. 401002, 401002, 40.4110, 40 мод. 401002, 40,
Производитель
Изготовитель - Фирма "JUMO GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
