Принцип действия преобразователей электропроводности измерительных индуктивных «JUMO CTI», модификации CTI-500 и CTI-750, (далее - преобразователи) основан на бесконтактном трансформаторном методе измерения электрической проводимости жидкостей. Преобразователь конструктивно состоит из индуктивной ячейки, датчика температуры и блока вторичного преобразователя, соединенных кабелем.

Индуктивная ячейка состоит из герметичного корпуса, внутри которого расположены трансформаторные катушки. Корпус ячейки изготавливается из полимерного материала, что обеспечивает возможность работы в условиях сильного обрастания за счет осаждения грязи, масла, жира, гипса или извести. Отверстие в ячейке обеспечивает протекание исследуемой жидкости.

Синусоидальное переменное напряжение подается на первичную обмотку трансформатора напряжения. Во вторичной токовой обмотке трансформатора индуцируется ток, значение которого пропорционально удельной электрической проводимости жидкости, окружающей ячейку.

В приборе предусмотрен режим линейной и нелинейной термокомпенсации, что позволяет по измеренному значению электропроводимости и установленному температурному коэффициенту электропроводности проводить оценку массовой концентрации растворенных солей в исследуемой жидкости.

На лицевой панели измерительного блока расположены светодиоды для индикации состояния измерителя, клавиатура, графический жидкокристаллический дисплей. Прибор имеет два коммутирующих выхода (полупроводниковых реле), которые могут использоваться для контроля предельных значений электропроводности, концентрации и температуры исследуемой жидкости.

Модификации прибора различаются конструктивными особенностями ячейки: габаритными размерами, размещением датчика температуры внутри или снаружи ячейки, а также материалом ячейки (полипропилен, полиэфирэфиркетон или поливинилиденфторид).

Общий вид преобразователей «JUMO CTI» приведен на рис. 1.

б)

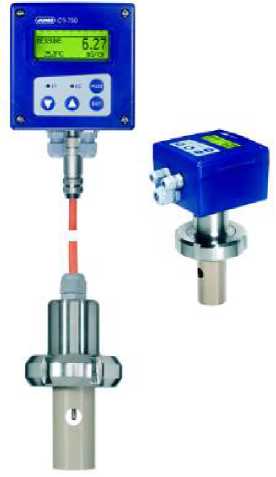

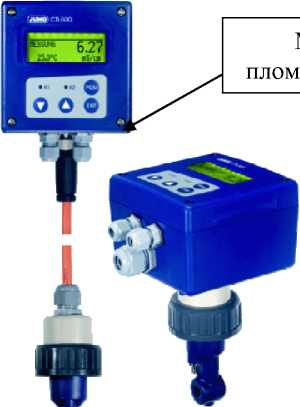

Рис. 1. Внешний вид преобразователей «JUMO CTI».

а) модификация CTI-500, б) модификация CTI-750 в пластмассовом корпусе,

в) модификация CTI-750 в корпусе из нержавеющей стали

в)

• 1. Измерительная ячейка - 1 экз.

• 2. Блок вторичного преобразователя - 1 экз.

• 3. Соединительные кабели - 1 комп.

• 4. Импульсный источник питания PS5RA24 (по согласованию с заказчиком) - 1 экз.

• 5. Руководство по эксплуатации - 1 экз.

• 6. Методика поверки - 1 экз.

• 1. Диапазон преобразования удельной электрической проводимости жидкостей в электрический выходной сигнал: от 1^.10^-3 до 200 См/м.

• 2. Пределы допускаемой относительной погрешности преобразования: ±0,5 %.

• 3. Диапазон измерений температуры жидкости: от 0 до 150 °С.

• 4. Пределы допускаемой относительной погрешности измерений: ± 0,5 °С.

• 5. Температурный коэффициент электропроводности: от 0 до 5,5 %/°С.

• 6. Диапазон работы термокомпенсации: от 0 до 100 °С.

• 7. Значения выходного сигнала преобразователя при преобразовании электропроводности и/или температуры:

- (0-10)/(10-0) В на нагрузке >2 кОм,

- (2-10)/(10-2) В на нагрузке >2 кОм,

• - (0-20)/(20-0) мА на нагрузке < 500 Ом,

• - (4-20)/(4-20) мА на нагрузке < 500 Ом.

• 8. Питание: постоянный ток, напряжение от (19 до 31) В.

• 9. Потребляемая мощность, не более 3 ВА.

• 10. Масса блока вторичного преобразователя, не более: 2 кг.

• 11. Габаритные размеры блока вторичного преобразователя, мм, не более: 105-х105х73.

• 10. Условия эксплуатации:

• - диапазон температуры окружающего воздуха от минус 5 до 50 °С;

• - максимальная допускаемая температура исследуемой среды до 120 °С;

• - допускаемое повышенное гидростатическое давление исследуемой среды, бар, 10;

• - относительная влажность воздуха до 93 % без конденсата;

• - диапазон атмосферного давления от 84 до 106,7 кПа.

• 11. Средний срок службы: 5 лет.
