Номер по Госреестру СИ: 42960-09
42960-09 Приборы вторичные цифровые показывающие
(di 308 тип 70.1550)
Назначение средства измерений:
Приборы вторичные цифровые показывающие di 308 тип 70.1550 (далее - приборы) предназначены для измерений и измерительных преобразований аналоговых сигналов напряжения и силы постоянного тока, сопротивления, в том числе сигналов от термопар и термометров сопротивления, в унифицированный сигнал силы или напряжения постоянного тока, а также для отображения значений измеряемых величин на цифровом индикаторе.
Внешний вид.
Приборы вторичные цифровые показывающие
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.02.2020
Номер записи - 131167
ID в реестре СИ - 353567
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , нет, без модиф., di-308 мод.70.1550/181-400-23/000, di 308 тип 70.1550, di 308,
Производитель
Изготовитель - Фирма "JUMO GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 277
Выдано извещений - 2
Кол-во периодических поверок - 66
Кол-во средств измерений - 11
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 715 дн.
Приказы РСТ, где упоминается данный тип СИ
№229 от 2015.02.20 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 42521-09 - 41671-09)
№754 от 2016.06.16 О продлении срока действия свидетельств об утверждении типа средств измерений
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
Наличие аналогов СИ: Приборы вторичные цифровые показывающие (di 308 тип 70.1550)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "JUMO GmbH & Co. KG"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14709-08 01.09.2013 |
Преобразователи термоэлектрические, 90 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
16869-03 01.12.2008 |
Приборы регистрирующие измерительные, 95 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
16940-08 01.09.2013 |
Термометры биметаллические, 60 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
16940-14 04.12.2024 |
Термометры биметаллические, серии 60 (мод. 8001, 8002, 8003, 8005) Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
20730-06 01.01.2012 |
Преобразователи давления измерительные, 40 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
20730-12 09.12.2026 |
Преобразователи давления измерительные, 40 мод. 401005, 401006, 401009, 401010, 402005, 402051, 404304, 404392 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
24929-03 01.06.2008 |
Преобразователи измерительные сигналов от термопреобразователей сопротивления, dTRANS Т03 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
24929-08 01.08.2013 |
Преобразователи измерительные сигналов от термометров сопротивления, dTRANS Т03 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
24930-03 01.06.2008 |
Преобразователи измерительные многофункциональные, dTRANS Т02 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
24930-08 01.08.2013 |
Преобразователи измерительные многофункциональные, dTRANS Т02 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
24931-03 01.06.2008 |
Преобразователи измерительные сигналов от термопар и термопреобразователей сопротивления, dTRANS Т01 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
24931-08 01.08.2013 |
Преобразователи измерительные сигналов от термопар и термометров сопротивления, dTRANS Т01 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
26232-03 01.01.2009 |
Контроллеры , IMAGO 500 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
26232-09 23.09.2029 |
Контроллеры , IMAGO 500 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
28973-05 01.05.2010 |
Приборы регистрирующие измерительные, LOGOSCREEN es и LOGOSCREEN cf Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
28973-10 01.08.2015 |
Приборы регистрирующие измерительные, LOGOSCREEN es и LOGOSCREEN cf Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
30718-05 01.01.2011 |
Преобразователи давления измерительные, 40 мод. 404391 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
30864-05 01.01.2011 |
Источники питания измерительные, 70.7520 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
31835-06 |
Термопреобразователи сопротивления, 2K-2 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
32460-06 01.09.2011 |
Термопреобразователи с унифицированным выходным сигналом , ТСПУ 902820 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
32652-06 04.07.2027 |
Преобразователи электропроводности измерительные индуктивные, JUMO CTI Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
32894-06 01.11.2011 |
Приборы регистрирующие измерительные, LOGOSCREEN nt и LOGOSCREEN 500 cf Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
32894-11 15.07.2016 |
Приборы регистрирующие измерительные, LOGOSCREEN nt тип 706581 и LOGOSCREEN 500 cf тип 706510 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
33610-06 01.01.2012 |
Преобразователи влажности и температуры измерительные, 90 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
36065-07 20.03.2018 |
Приборы вторичные цифровые показывающие, ecoTRON T тип 701050, ecoTRON M тип 701060, di-48 тип 701520, di-32/08 тип 701530/31 и di-eco тип 701540 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
36096-07 01.11.2012 |
Приборы микропроцессорные регуляторы-измерители, iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON 400/500 тип 703570/75, DICON 401/501 тип 703580/85 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
36197-07 01.12.2012 |
Манометры показывающие, 40 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
36197-13 03.04.2018 |
Манометры показывающие, 40 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
37259-08 01.04.2013 |
Анализаторы жидкости портативные, 20 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
37351-08 01.04.2013 |
Анализаторы жидкости промышленные, 20 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
38488-08 01.09.2013 |
Термометры сопротивления, 90 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
38938-08 07.12.2024 |
Термометры манометрические, 60 мод. 60.8201, 60.8225, 60.8425, 60.8501, 60.8520 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
40494-09 01.06.2014 |
Преобразователи давления измерительные, 40.4382, 40.4385, 40.4387 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
40802-09 15.04.2024 |
Преобразователи давления измерительные, 40.4327, 40.4390, 40.4391, 40.4753, 40.2004, 40.2050, 40.2090 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года - для мод. 40.4327, 40.4390, 40.4753; 1 год - для остальных | |
41734-09 01.12.2014 |
Термометры сопротивления беспроводные, Wtrans серии RF мод. T01.G1 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
41742-09 01.12.2014 |
Термометры сопротивления платиновые, 90 мод. 2004, 2105, 2109, 2522, 2523, 2810, 2815, 2830 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
42960-09 20.02.2020 |
Приборы вторичные цифровые показывающие, di 308 тип 70.1550 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
47454-11 05.08.2016 |
Преобразователи давления измерительные, dTRANS p20, dTRANS p20 DELTA, dTRANS p02, dTRANS p02 DELTA, DELOS Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для моделей настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев |
49521-12 10.04.2017 |
Термопреобразователи сопротивления платиновые, 90 мод. 2020, 2030, 2050, 2120, 2130, 2210, 2230, 2240, 2250, 2350, 2820 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
49524-12 10.04.2017 |
Преобразователи термоэлектрические, 90 мод. 1020, 1030, 1110, 1120, 1210, 1230, 1240, 1250, 1820 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
52361-13 09.01.2018 |
Преобразователи термоэлектрические, 90 мод. 1050, 1090, 1190 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
53382-13 |
Термопреобразователи сопротивления платиновые, 90 мод. 2150 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
54140-13 23.05.2028 |
Анализаторы жидкости промышленные, серии 20 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
54173-13 11.07.2018 |
Регуляторы-измерители, iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON 500/501 тип 703570/80, cTRON 16/08/04 тип 702071/72/74 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
54307-13 29.07.2018 |
Преобразователи измерительные, dTRANS мод. T01, T02, T03, Т04, T05 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
54738-13 15.06.2029 |
Системы измерения, регулирования и автоматизированного управления, mTRON T 705000 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
55083-13 |
Преобразователи давления измерительные, 40 мод. 401002 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
56239-14 07.12.2024 |
Преобразователи давления измерительные, JUMO dTRANS p02, JUMO dTRANS p02 DELTA, JUMO dTRANS p20, JUMO dTRANS p20 DELTA, JUMO DELOS Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года | |
57251-14 14.03.2029 |
Преобразователи влажности и температуры измерительные, серии 90, модификаций 90.7021, 90.7023 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
57663-14 15.04.2029 |
Преобразователи давления измерительные, 401001, 401002, 401011, 401015, 401050, 404366, 404450 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
Для преобразователей с привед. погрешностью ±0,25 %, ±0,4 % - 1 год; с привед. погрешностью ±0,5 %, ±1 % - 2 года |
58437-14 13.08.2024 |
Манометры показывающие, Manox мод. 420, 421 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
58547-14 25.09.2019 |
Регуляторы-ограничители температуры, safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
59962-15 |
Преобразователь давления измерительный, 40 мод. 401002 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
60922-15 17.06.2021 |
Термопреобразователи сопротивления, 90.2020, 90.2050, 90.2210, 90.2220, 90.2230, 90.2240, 90.2250, 90.2820 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 4 года - для ТС классов А, В с температурой применения (tп) 300…400 °С; 5 лет - для ТС классов А, В с (tп) -50…+300 °С |
60923-15 17.06.2021 |
Преобразователи термоэлектрические, 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП типов "K", "J", "L" классов допуска 2, 3 с температурой применения -50 … 600 °С; для ТП типа "N" классов допуска 2, 3 с температурой применения -50 … 800 °С |
62152-15 03.11.2021 |
Термопреобразователи сопротивления платиновые, 90.2023, 90.2040, 90.2044, 90.2123, 90.2150, 90.2153, 90.2190, 90.2810, 90.2815, 90.2830, 90.2520, 90.2524, 90.2550, 90.2554 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 4 года - для ТС классов А, В с температурой применения (tп) 270…400 °С; 5 лет - для ТС классов А, В с (tп) -50…+270 °С |
64533-16 |
Термопреобразователи сопротивления платиновые, 902821/81-386-2001-1-5-30-000-00-11-1300/362 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
64963-16 07.09.2021 |
Приборы регистрирующие измерительные, LOGOSCREENnt тип 706581, LOGOSCREEN 500 cf тип 706510, LOGOSCREEN 600 тип 706520 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
68302-17 10.08.2027 |
Термопреобразователи сопротивления, серии 90 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 4 года - для ТС классов А, В с температурой применения (tп) 300…400 °С; 5 лет - для ТС классов А, В с (tп) -50…+300 °С |
69087-17 25.10.2022 |
Регуляторы-измерители, iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
70328-18 31.01.2028 |
Преобразователи термоэлектрические, серии 90 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП типов К, J, L классов допуска 2, 3 с диапазоном измерений -50 … +600 °С, для ТП типа N классов допуска 2, 3 с диапазоном измерений -50 … +800 °С |
72900-18 26.10.2024 |
Приборы вторичные показывающие, 70 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
74775-19 17.04.2029 |
Преобразователи измерительные, dTRANS мод. T01, T02, T03, Т04, T05, Т06, Т07, Т08 Фирма "JUMO GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Приборы вторичные цифровые показывающие (di 308 тип 70.1550)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 8 | 1 | 4 | 0 | 4 | ||
ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 183 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 15 | 3 | 0 | 15 | 0 | 9 | 0 | 9 | ||
КАО "АЗОТ" (RA.RU.312410) | 45 | 2 | 0 | 40 | 0 | 40 | 0 | 40 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АВТОМАТИКА-СЕРВИС", г.Братск (RA.RU.311237) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Приборы вторичные цифровые показывающие (di 308 тип 70.1550)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
Коломенский филиал ФБУ Ростест-Москва Московская область |
1200 | 1725 |
Клинский филиал ФБУ Ростест-Москва Московская область |
1200 | 1725 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
1200 | 1725 |
Серпуховский филиал ФБУ Ростест-Москва Московская область |
1200 | 1725 |
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1200 | 1725 |
Программное обеспечение
Программное обеспечение (ПО) приборов можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.
ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память приборов в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Метрологические характеристики приборов, указанные в таблице 2, нормированы с учётом влияния ВПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Setup-программа di308 |
Номер версии (идентификационный номер ПО) |
217.01xx/1.05j, 01.12.2009 |
Цифровой идентификатор ПО |
00493223 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на прибор di 308 тип 70.1550 методом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам вторичным цифровым показывающим di 308 тип 70.1550ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 42960-09 «Приборы вторичные цифровые показывающие di 308 тип 70.1550 фирмы "JUMO GmbH & Co.KG", Германия. Методика поверки», разработанным и утверждённым ФГУП «ВНИИМС» 25.12.2009.
Перечень основных средств поверки
-
- калибратор-вольтметр универсальный В1-28
-
- мера электрического сопротивления постоянного тока
многозначная Р 3026-1 (кл.т. 0,002/1,5Н0-6),
- цифровой вольтметр В7-34А (кл.т. 0,0015/0,002).
Изготовитель
Фирма «JUMO GmbH & Co. KG», Германия
Адрес: Moritz-Juchheim-StraBe 136039 Fulda, Германия
Тел.: +49 661 6003-0, факс: +49 661 6003-500;
E-mail: mail@jumo.net
Заявитель
ООО Фирма «ЮМО»Адрес: 113452, г. Москва, ул. Люсиновская, д. 70, стр. 5
Тел.: +7 (495) 961-32-44, +7 (495) 954-11-10, +7 (495) 954-15-66
Факс.: +7 (495) 954-69-06
E-mail: jumo@jumo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов состоит в преобразовании поступающих на их входы сигналов с первичных преобразователей в соответствующие им значения физической величины, а также выработки управляющего сигнала в соответствии с программой, заложенной в приборы.
Приборы представляют собой компактные микропроцессорные приборы. Для отображения значений измеряемых величин и вводимых параметров конфигурирования приборы снабжены цветным жидкокристаллическим дисплеем.
Приборы имеют встроенный источник питания напряжения постоянного тока для двухпроводного преобразователя.
Максимально можно установить: два аналоговых входа, два бинарных входа, два аналоговых выхода, два релейных выхода, два логических выхода.
Конфигурирование приборов проводится с использованием клавиш на передней панели или с помощью персонального компьютера с установленной программой SETUP (например, конфигурирование математической и логической функции, ввод текста).
Приборы интегрируется в локальную сеть через два типа последовательных интерфейсов RS 422/485 или ProfiBus-DP.

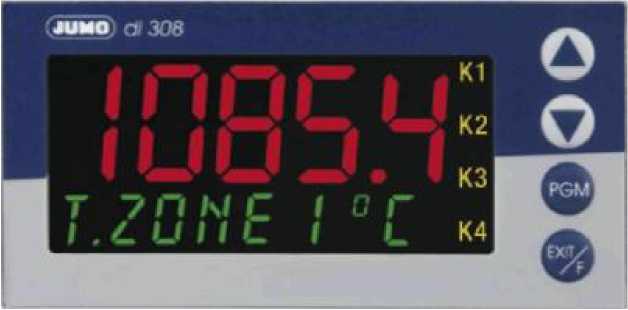

Фотография общего вида приборов приведена на рисунке 1.
Рисунок 1 - Общий вид приборов di 308 тип 70.1550
В комплект поставки входит:
-
- прибор вторичный цифровой показывающий di 308 тип 70.1550;
-
- руководство по эксплуатации;
-
- методика поверки.
Таблица 2 - Основные метрологические характеристики
Диапазоны измерений |
Пределы допускаемой основной приведенной погрешности в режиме цифровой индикации |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу1) |
2, 3) Сигналы от термопар ’ 7 | ||
L: от минус 200 до 800 °С |
± 0,25 % |
± 0,5 % |
J: от минус 200 до 1200 °С |
± 0,25 % |
± 0,5 % |
T: от минус 200 до 400 °С |
± 0,25 % |
± 0,5 % |
K: от минус 200 до 1372 °С |
± 0,25 % |
± 0,5 % |
E: от минус 200 до 1000 °С |
± 0,25 % |
± 0,5 % |
N: от минус 100 до 1300 °С |
± 0,25 % |
± 0,5 % |
S: от 0 до 1768 °С |
± 0,25 % |
± 0,5 % |
R: от 0 до 1768 °С |
± 0,25 % |
± 0,5 % |
B: от 300 до 1820 °С |
± 0,25 % |
± 0,5 % |
Продолжение таблицы 2
Диапазоны измерений |
Пределы допускаемой основной приведенной погрешности в режиме цифровой индикации |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу1) | ||
Сигналы от термопреобразователей сопротивления 4) | ||||
3/4-х проводное соединение |
2-х проводное соединение |
3/4-х проводное соединение |
2-х проводное соединение | |
Pt 50 (2-х, 3-х, 4-х пров. соединение): от минус 200 до 850 °С, Wioo=1,391 |
± 0,1 % |
± 0,8 % |
± 0,5 % |
± 1,0 % |
Pt 100 (2-х, 3-х, 4-х пров. соединение): от минус 200 до 850 °С, Wioo=1,391 |
± 0,05 % |
± 0,4 % |
± 0,5 % |
± 0,5 % |
Pt 100 (2-х, 3-х, 4-х пров. соединение): от минус 200 до 850 °С, W100=1,385 |
± 0,05 % |
± 0,4 % |
± 0,5 % |
± 0,5 % |
Pt 500 (2-х, 3-х, 4-х пров. соединение): от минус 200 до 850 °С, W100=1,385 |
± 0,2 % |
± 0,4 % |
± 0,5 % |
± 0,5 % |
Pt 1000 (2-х, 3-х, 4-х пров. соединение): от минус 200 до 850 °С, W100=1,385 |
± 0,1 % |
± 0,2 % |
± 0,5 % |
± 0,5 % |
Cu 50 (2-х, 3-х, 4-х пров. соединение): от минус 50 до 200 °С, W100=1,426 |
± 0,2 % |
± 1,6 % |
± 0,5 % |
± 1,6 % |
Cu 100 (2-х, 3-х, 4-х пров. соединение): от минус 50 до 200 °С, W100=1,426 |
± 0,1 % |
± 0,8 % |
± 0,5 % |
± 1,0 % |
Сигналы силы, напряжения постоянного тока, электрического сопротивления5-* | ||||
от 0 до 10 В; от 2 до 10 В |
± 0,05 % |
± 0,5 % | ||
от 0 до 1 В |
± 0,05 % |
± 0,5 % | ||
от 0 до 20 мА; от 4 до 20 мА |
± 0,05 % |
± 0,5 % | ||
от 100 до 4000 Ом |
± 4 Ом |
± 1,0 % |
Примечания
-
1 Для преобразований аналоговых входных сигналов в выходной аналоговый сигнал силы постоянного тока (в диапазоне 0/4 -20 мА) или напряжения постоянного тока в диапазоне 0/2 -10 В).
-
2 Погрешность канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100) для каждого типа термопары включена в допуск на основную погрешность.
-
3 НСХ по ГОСТ Р 8.585-2001. Имеются дополнительные типы градуировок .
-
4 НСХ по ГОСТ 6651-94, ГОСТ Р 8.625-2006, ГОСТ 6651-2009. Имеются дополнительные типы градуировок.
-
5 В таблице 2 для режима измерения сопротивления указано значение допускаемой основной абсолютной погрешности.
Допускаемый температурный коэффициент для режима цифровой индикации сигналов от термопар, сигналов напряжения, силы постоянного тока, сопротивления, сигналов от термометров сопротивления Pt500 - ± 100 млн-1/°С.
Допускаемый температурный коэффициент для режима цифровой индикации сигналов от термопреобразователей сопротивления Pt50, Pt100, Pt1000, Cu50, Cu100 -± 50 млн -1/°С.
Допускаемый температурный коэффициент для режима преобразования аналогового входного сигнала термопар, сигналов напряжения, силы постоянного тока, сопротивления, сигналов от термопреобразователя сопротивления Pt500 в выходной аналоговый сигнал силы или напряжения постоянного тока - ± 200 млн-1/°С.
Допускаемый температурный коэффициент для режима преобразования аналогового входного сигнала термопреобразователей сопротивления Pt50, Pt100, Pt1000, Cu50, Cu100 в выходной аналоговый сигнал силы или напряжения постоянного тока -± 150 млн -1/°С.
Рабочие условия применения:
- температура окружающего воздуха от 0 до + 55 ° С ;
- относительная влажность до 90 % без конденсации;
- напряжение питания от источника питания переменного тока от 110 до 240 В и от 20 до 30 частотой от 43 до 65 Гц или от источника постоянного тока от 20 до 30 В.
Потребляемая мощность 13 В^А.
Рабочее положение - горизонтальное.
Степень защиты - с лицевой стороны IP 65, с обратной стороны - IP 20.
Температура хранения от минус 30 до + 70 °С
Габаритные размеры, мм, не более: 96х48х91,5.
Масса - не более 0,38 кг.
