Номер по Госреестру СИ: 72900-18
72900-18 Приборы вторичные показывающие
(серии 70)
Назначение средства измерений:
Приборы вторичные показывающие серии 70 (далее по тексту - приборы)
предназначены для измерений и измерительных преобразований аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термопар и термометров сопротивления, в унифицированный сигнал силы или напряжения постоянного тока, а также для отображения значений измеряемых величин на цифровом индикаторе.

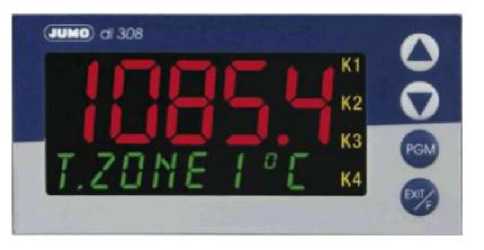

Внешний вид.
Приборы вторичные показывающие
Рисунок № 1

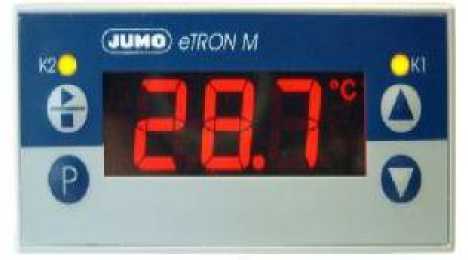

Внешний вид.
Приборы вторичные показывающие
Рисунок № 2
Внешний вид.
Приборы вторичные показывающие
Рисунок № 3
Внешний вид.
Приборы вторичные показывающие
Рисунок № 4
Внешний вид.
Приборы вторичные показывающие
Рисунок № 5
Внешний вид.
Приборы вторичные показывающие
Рисунок № 6
Внешний вид.
Приборы вторичные показывающие
Рисунок № 7

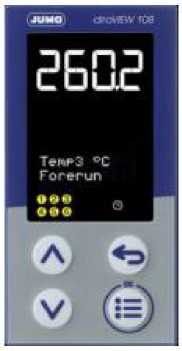

Внешний вид.
Приборы вторичные показывающие
Рисунок № 8

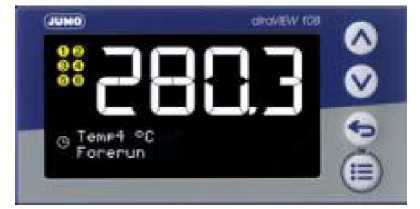

Внешний вид.
Приборы вторичные показывающие
Рисунок № 9

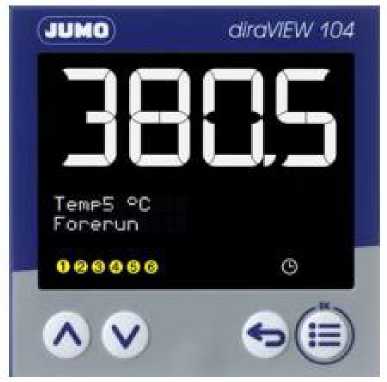

Внешний вид.
Приборы вторичные показывающие
Рисунок № 10
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (далее по тексту- ПО). Внешнее ПО устанавливается на персональный компьютер (далее по тексту- ПК).
Встроенное ПО предназначено для индикации измерительных процессов, предоставления их в виде цифровых значений, управления дисплеем: вывод нужного параметра для дальнейшей обработки на персональном компьютере. Встроенное ПО является метрололически значимым и устанавливается в энергозависимую память приборов на производственном цикле на заводе-изготовителе. Доступ в процессе эксплуатации к встроенному ПО отсутствует.
Степень защиты встроенного ПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - И |
дентификационные данные ПО | |||||
Идентификационные данные (признаки) |
Значение | |||||
для мод. 701550 |
для мод. 701050, 701060, 701540 |
для мод. 701530/31 |
для мод. 701170 |
для мод. 701510, 701511, 701512, 701513, 701514 |
для мод. 701150/55 701160 | |
Идентификационное наименование ПО |
Setup-программа di308 |
Подпрограмма обработки аналоговых сигналов и передачи значений |
Подпрограмма обработки аналоговых сигналов и передачи значений |
Setup-программа |
Setup-программа |
Setup- программа |
Номер версии (идентификационный номер ПО), не ниже |
217.01xx/1.0 5j, 01.12.2009 |
168.03.02 |
149.03.0 |
267.01.xx /1.00J, 21.12.201 0 |
383.01.xx/ 1.01J, 16.04.2018 |
257.01.xx/1. 00J, 27.04.2011/2 37.02.xx/2.0 1J, 16.12.2010 |
Цифровой идентификатор ПО |
00493223 |
- |
- |
00548543 |
00678822 |
00548742/0 0514193 |
Знак утверждения типа
Знак утверждения типананосится на корпус приборов в виде голографической наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам вторичным показывающим серии 70ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-107-18 «Приборы вторичные показывающие серии 70. Методика поверки», утвержденному ООО «ИЦРМ» 03.08.2018 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «JUMO GmbH & Co. KG», Германия
Адрес: Moritz-Juchheim-StraBe 1, 36039 Fulda, Germany
Телефон: +49 661 6003-0
Web-сайт: www.jumo.de
Заявитель
Общество с ограниченной ответственностью Фирма «ЮМО» (ООО Фирма «ЮМО»)
ИНН 7727087543
Адрес: 142700, Московская область, Ленинский район, г. Видное, Территория ГИАП Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3
Телефон: +7 (495) 961-32-44, факс: 954-11-10
Web-сайт: www.jumo.ru
E-mail: jumo@jumo.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов основан на преобразовании поступающих на их входы сигналов с первичных преобразователей в соответствующие им значения физической величины, а также выработки управляющего сигнала в соответствии с программой, заложенной в приборы.
Приборы представляют собой компактные микропроцессорные приборы. Для отображения значений измеряемых величин и вводимых параметров конфигурирования приборы снабжены цветным жидкокристаллическим дисплеем.
Приборы выпускаются в следующих модификациях 701550, 701050, 701060, 701540, 701530/31, 701170, 701510, 701511, 701512, 701513, 701514, 701150/55, 701160. Модификации отличаются техническими характеристиками и количеством измеряемых параметров, а также наличием аналогового выхода.
В зависимости от модификации конструкция приборов может содержать в своем составе до 2-х аналоговых входов, до 2-х бинарных входов, до 2-х аналоговых выходов, до 2-х релейных выходов, до 2-х логических выходов.
Аналоговые входы приборов позволяют производить прямое подключение термопары, термопреобразователя сопротивления, удаленного датчика электрического сопротивления, потенциометра или датчика с унифицированным выходным сигналом.
Приборы модификаций 701550 интегрируются в локальную сеть через два типа последовательных интерфейсов RS422/485 или ProfiBus-DP, а также имеют встроенный источник питания переменного тока для двухпроводного преобразователя.
Приборы модификаций 701050, модификаций 701060 и модификаций 701540 представляют собой компактные цифровые приборы, предназначенные для измерений сигналов от термопар и термопреобразователей сопротивления и индикации результатов измерений в градусах Цельсия.
Приборы модификаций 701530/31 имеют функцию контроля граничных значений в промышленности.
Приборы модификаций 701170 используются для мониторинга тепловых процессов в системе для заданного предельного значения.
Приборы модификаций 701510, 701511, 701512, 701513, 701514 оснащены функцией подсчета, которая может быть использована в качестве счетчика сервисного обслуживания. Для этого учитывается либо частота переключения двоичного сигнала, либо определяется его длительность включения. При достижении настраиваемого предельного значения активируется двоичный сигнал, который должен быть квитирован.
Приборы модификаций 701150/55, 701160 имеют разъемы для подключения к компьютеру (у приборов модификации 701150/55 safetyM STB/STW разъём мини USB, у приборов модификации 701160 TB/TW разъём - четырёхполюсное гнездо для подключения адаптера USB/TTL).

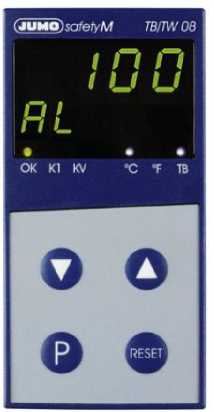

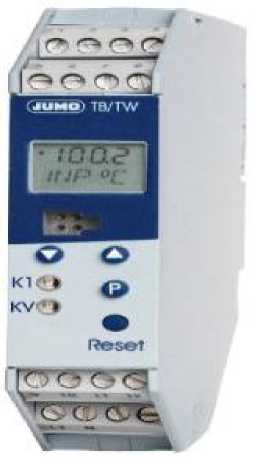

Общий вид приборов представлен на рисунке 1. Пломбирование приборов не предусмотрено.
а) модификация 701550

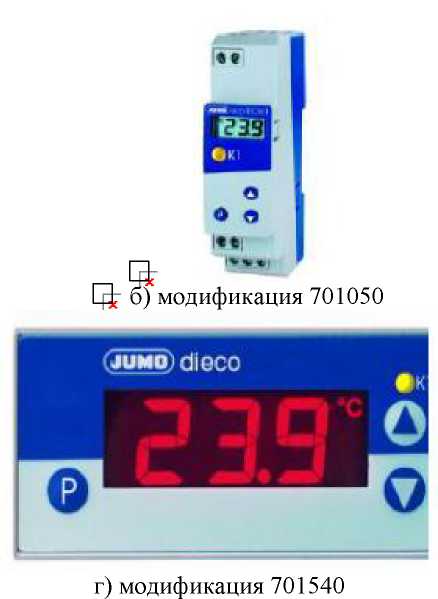

в) модификация 701060
д) модификация 701530/31
е) модификация 701170
ж) модификация 701510
з) модификация 701511
и) модификация 701512
к) модификация 701513
к) модификация 701514
Л л f 1(1
К * » • 1 • • 0'• *
UW« MKJWfi □к | ||
• |
XV | |
KI |
500 |
кП |
К7 | ||
3f5tr |
• ••
11 1Э 13_____ ______
«•» ••■до • Л
л) модификация 701150/55
м) модификация 701160
Рисунок 1 - Общий вид приборов
приборов приведены в таблицах 2 - 4 .

Таблица 2 - приборов модификаций 701550, 701510, 701511, 701512, 701513, 701514, 701150/55, 701170
Модификация |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемой основной погрешности преобразований: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента | |
Для режима измерений |
Для режима преобразований | |||||
701550 |
Напряжение постоянного тока (сигналы от термопар) 1) 2) |
L: от -200 до +900 °С |
±0,25 % (у) |
±0,5 % (у) |
±100 млн-1/°С |
±200 млн-1/°С |
J: от -200 до +1200 °С | ||||||
T: от -200 до +400 °С | ||||||
K: от -200 до +1372 °С | ||||||
E:от -200 до +1000°С | ||||||
N: от -100 до +1300 °С | ||||||
S: от 0 до +1768 °С | ||||||
R: от 0 до +1768 °С | ||||||
B: от 0 до +1820 °С | ||||||
U: от -200 до +590 °С (от -5,70 до 33,60 мВ) | ||||||
L: от -200 до +800 °С (от -8,15 до 46,22 мВ) | ||||||
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100, Pt1000: от -200 до +850 °С (W100=1,391) |
±0,1 % (у) - для 3/4-х проводного соединения; ±0,8 % (y) - для 2х проводного соединения |
±0,5 % (у) - для 3/4-х проводного соединения; ±1,0 % (у) - для 2-х проводного соединения |
±50 млн-1/°С |
±150 млн-1/°С |
Модификация |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемой основной погрешности преобразований: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента | |
Для режима измерений |
Для режима преобразовани й | |||||
701550 |
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100: от -200 до +850 °С (W100=1,391) |
±0,05 % (у) - для 3/4-х проводного соединения; ±0,4 % (y) - для 2х проводного соединения |
±0,5 % (y) - для 2/3/4-х проводного соединения |
±50 млн-1/°С |
±150 млн-1/°С |
Pt 100: от -200 до +850 °С (W100=1,385) |
±0,05 % (у) - для 3/4-х проводного соединения; ±0,4 % (y) - для 2х проводного соединения |
±0,5 % (y) - для 2/3/4-х проводного соединения |
±50 млн-1/°С |
±150 млн-1/°С | ||
Pt 500: от -200 до +850 °С (W100=1,385) |
±0,2 % (у) - для 3/4-х проводного соединения; ±0,4 % (y) - для 2х проводного соединения |
±0,5 % (y) - для 2/3/4-х проводного соединения |
±100 млн-1/°С |
±200 млн-1/°С |
Модификация |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (y) |
Пределы допускаемой основной погрешности преобразований: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента | |
Для режима измерений |
Для режима преобразовани й | |||||
701550 |
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 1000: от -200 до +850 °С (W100=1,385) |
±0,1 % (y) - для 3/4-х проводного соединения; ±0,2 % (y) - для 2-х проводного соединения |
±0,5 % (y) - для 2/3/4-х проводного соединения |
±50 млн-1/°С |
±150 млн-1/°С |
Cu 50: от -50 до +200 °С (W100=1,426) |
±0,2 % (y) - для 3/4-х проводного соединения; ±1,6 % (y) - для 2-х проводного соединения |
±0,5 % (y) - для 3/4-х проводного соединения; ±1,6 % - для 2-х проводного соединения |
±50 млн-1/°С |
±150 млн-1/°С | ||
Cu 100: от -200 до +850 °С (W100=1,426) |
±0,1 % (y) - для 3/4-х проводного соединения ±0,8 % (y) - для 2-х проводного соединения) |
±0,5 % (y) - для 3/4-х проводного соединения; ±1,0 % (y)- для 2-х проводного соединения |
±50 млн-1/°С |
±150 млн-1/°С | ||
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,05 % (y) |
±0,5 % (y) |
±100 млн-1/°С |
±200 млн-1/°С | |
Напряжение постоянного тока |
от 0 до 1 В от 2 до 10 В от 0 до 10 В |
±0,05 % (y) |
±0,5 % (y) |
±100 млн-1/°С |
±200 млн-1/°С |
Модификация |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемой основной погрешности преобразований: - абсолютной (Д); - приведенной к диапазону измерений (y) |
Пределы допускаемого температурного коэффициента | |
Для режима измерений |
Для режима преобразовани й | |||||
701550 |
Электрическое сопротивление постоянному току |
от 100 до 4000 Ом |
±4 Ом (Д) |
±1,0 % (Y) |
±100 млн-1/°С |
±200 млн-1/°С |
701150/55 |
Напряжение постоянного тока (сигналы от термопар) 1) 2) |
L: от -200 до +800 °С |
±0,4 % (у) |
±0,5 % (y) |
±100 млн-1/°С |
±150 млн-1/°С |
J: от -200 до +1200 °С | ||||||
T: от -200 до +400 °С | ||||||
K:от-200 до +1372°С | ||||||
N:от-100 до +1300°С | ||||||
S: от 0 до +1768 °С | ||||||
R: от 0 до +1768 °С | ||||||
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100, Pt1000: от -200 до +850 °С (2/3-х проводное соединение) |
±0,5 % (Y) |
±0,5 % (Y) |
±100 млн-1/°С |
±150 млн-1/°С | |
Сила постоянного тока |
от 4 до 20 мА |
±0,2 % (Y) |
±0,5 % (y) |
±100 млн-1/°С |
±150 млн-1/°С | |
701170 |
Напряжение постоянного тока (сигналы от термопар) 1) 2) |
L: от -200 до +800 °С (от -8,15 до 46,22 мВ) |
±0,4 % (Y) |
±0,5 % (y) |
±50 млн-1/°С |
±100 млн-1/°С |
J: от -200 до +1200 °С | ||||||
U: от -200 до +590 °С (от -5,70 до 33,60 мВ) | ||||||
T: от -200 до +400 °С | ||||||
K:от-200 до +1372°С |
Модификация |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемой основной погрешности преобразований: - абсолютной (Д); - приведенной к диапазону измерений (y) |
Пределы допускаемого температурного коэффициента | |
Для режима измерений |
Для режима преобразовани й | |||||
701170 |
N: от -100 до +1300 °С | |||||
S: от 0 до +1768 °С | ||||||
R: от 0 до +1768 °С | ||||||
B: от +300 до +1820 °С | ||||||
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100, Pt1000: от -200 до +850 °С (2/3-х проводное соединение) |
±0,1 % (Y) |
±0,5 % (Y) |
±100 млн-1/°С |
±150 млн-1/°С | |
KTY11-6 PTC: от -50 до +150 °С (2-х проводное соединение) |
±1,0 % (Y) |
±0,5 % (Y) |
±100 млн-1/°С |
±150 млн-1/°С | ||
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,2 % (Y) |
±0,5 % (y) |
±100 млн-1/°С |
±150 млн-1/°С | |
Напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В |
±0,1 % (Y) |
±0,5 % (y) |
±100 млн-1/°С |
±150 млн-1/°С | |
701510, 701511, 701512, 701513, 701514 |
Напряжение постоянного тока (сигналы от термопар) 1) |
L: от -200 до +800 °С |
±0,25 % (y) |
±0,5 % (y) |
±100 млн-1/°С |
±150 млн-1/°С |
J: от -210 до +1200 °С | ||||||
U: от -200 до +600 °С | ||||||
T: от -270 до +400 °С | ||||||
K: от -270 до +1300 °С | ||||||
E:от -270 до +1000°С | ||||||
N:от -270 до +1300 °С |
Модификация |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемой основной погрешности преобразований: - абсолютной (Д); - приведенной к диапазону измерений (y) |
Пределы допускаемого температурного коэффициента | |
Для режима измерений |
Для режима преобразовани й | |||||
701510, 701511, 701512, 701513, 701514 |
S: от -50 до +1768 °С | |||||
R:от -50 до +1768 °С | ||||||
B: от 0 до +1820 °С | ||||||
С: от 0 до +2315 °С | ||||||
D: от 0 до +2315 °С | ||||||
А1: от 0 до +2500 °С | ||||||
L: от -200 до +800 °С (от -8,15 до 46,22 мВ) | ||||||
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100, Pt 1000: от -200 до +850 °С (2/3-х проводное соединение) |
±0,1 % (Y) |
±0,5 % (Y) |
±50 млн-1/°С |
±150 млн-1/°С | |
KTY: от -53 до +153 °С (2-х проводное соединение) |
±2,0 % (у) |
±0,5 % (y) |
±50 млн-1/°С |
±150 млн-1/°С | ||
Электрическое сопротивление постоянному току |
от 0 до 4000 Ом (2/3-х проводное соединение) |
±0,1 % (Y) |
±0,5 % (y) |
±100 млн-1/°С |
±150 млн-1/°С | |
Электрическое сопротивление постоянному току (сигналы от потенциометра) |
от 0 до 400 Ом от 0 до 4000 Ом (2/3-х проводное соединение) |
±0,4 % (Y) |
±0,5 % (Y) |
±100 млн-1/°С |
±150 млн-1/°С |
Окончание таблицы 2
Модификация |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемой основной погрешности преобразований: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента | |
Для режима измерений |
Для режима преобразовани й | |||||
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % (Y) |
±0,5 % (у) |
±100 млн-1/°С |
±150 млн-1/°С | |
Напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В |
±0,1 % (Y) |
±0,5 % (у) |
±100 млн-1/°С |
±150 млн-1/°С |
Примечания
1) с учетом пределов допускаемой погрешности канала компенсации температуры холодного спая (со встроенным термопреобразователем сопротивления Pt 100);
2) для термопар по ГОСТ Р 8.585-2001;
3) для термопреобразователей сопротивления по ГОСТ 6651-2009.
Таблица 3 - приборов модификаций 701050, 701060, 701540, 701530/31, 701160
Модификация прибора |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента |
701050, 701060, 701540 |
Напряжение постоянного тока (сигналы от термопар) 1) 2) |
L: от -200 до +900 °С |
±0,4 % (у) |
±100 млн-1/°С |
J: от -200 до +999 °С | ||||
K: от -200 до +999 °С |
Модификация прибора |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента |
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100, Pt 1000: от -200 до +600 °С (2-х проводное соединение) |
±3,0 °С (Д) для диапазона температур от -200 до -99 °С; ±0,8 °С (Д) для диапазона температур от -99 включ. до +99 °С; ±3,0 °С (Д) для диапазона температур от +99 до +600 °С |
±100 млн-1/°С | |
KTY2X-6: от -50 до +150 °С (2-х проводное соединение) |
±1 % (y) |
±100 млн-1/°С | ||
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,15 % (у) |
±100 млн-1/°С | |
Напряжение постоянного тока |
от 0 до 10 В |
±0,15 % (Y) |
±100 млн-1/°С | |
701530/31 |
Напряжение постоянного тока (сигналы от термопар) 1) |
L: от -200 до +800 °С (от -8,15 до 46,22 мВ) |
±0,4 % (Y) |
±100 млн-1/°С |
J: от -210 до +1200 °С | ||||
U: от -200 до +590 °С (от -5,70 до 33,60 мВ) | ||||
T: от -270 до +400 °С | ||||
K: от -270 до +1372 °С |
Модификация прибора |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента |
701530/31 |
Напряжение постоянного тока (сигналы от термопар) ) |
E:от -270 до +1000°С |
±0,4 % (у) |
±100 млн-1/°С |
N: от -270 до +1300 °С | ||||
S:от -50 до +1768 °С | ||||
R:от -50 до +1768 °С | ||||
B: от 0 до +1820 °С | ||||
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100, Pt 1000:от -200 до +850 °С (2/3-х проводное соединение) |
±0,1 % (Y) |
±50 млн-1/°С | |
KTY 11-6: от -50 до +150 °С (2-х проводное соединение) |
±1 % (y) |
±50 млн-1/°С | ||
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,15 % (Y) |
±100 млн-1/°С | |
Напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В |
±0,1 % (Y) |
±100 млн-1/°С | |
Электрическое сопротивление постоянному току |
от 0 до 4000 Ом (2/3-х проводное соединение) |
±0,5 % (Y) |
±50 млн-1/°С | |
Электрическое сопротивление постоянному току (сигналы от потенциометра) |
от 0 до 4000 Ом (2/3-х проводное соединение) |
±0,4 % (Y) |
±50 млн-1/°С | |
701160 |
Напряжение постоянного тока (сигналы от термопар) 1) 2) |
L: от -200 до +800 °С |
±0,4 % (Y) |
±100 млн-1/°С |
J: от -200 до +1200 °С | ||||
T: от -200 до +400 °С | ||||
K: от -200 до +1372 °С |
Окончание таблицы 3
Модификация прибора |
Преобразовываемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений: - абсолютной (Д); - приведенной к диапазону измерений (у) |
Пределы допускаемого температурного коэффициента |
N: от -100 до +1300 °С | ||||
S: от 0 до +1768 °С |
±0,4 % (у) |
±100 млн-1/°С | ||
R: от 0 до +1768 °С | ||||
B: +300...+1820 °C | ||||
Электрическое сопротивление постоянному току (сигналы от термопреобразователей сопротивления) 3) |
Pt 100, Pt1000: от -200 до +850 °С (2/3-х проводное соединение) |
±0,1 % (Y) |
±50 млн-1/°С | |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
±0,2 % (Y) |
±100 млн-1/°С | |
Напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В |
±0,1 % (Y) |
±100 млн-1/°С | |
Примечания: 1) с учетом пределов допускаемой погрешности канала компенсации температуры холодного спая (со встроенным термопреобразователем сопротивления Pt 100); 2) для термопар по ГОСТ Р 8.585-2001; 3) для термопреобразователей сопротивления по ГОСТ 6651-2009. |
Таблица 4 - Основные технические характеристики приборов
Наименование характеристики |
Значение | ||
Диапазоны выходных сигналов (при преобразовании аналоговых входных сигналов в аналоговые выходные сигналы) для модификаций 701550, 701170, 701510, 701511, 701512, 701513, 701514, 701150/55:
|
от 0 до 20 от 4 до 20 от 0 до 10 от 2 до 10 | ||
Параметры электрического питания, В 1): | |||
а) для модификации 701550 | |||
- от источника напряжения переменного тока с частотой от 48 до 63 |
от 110 |
до |
240 |
Гц |
от 20 |
до |
30 |
- от источника напряжения постоянного тока |
от 20 |
до |
30 |
б) для модификаций 701050, 701060, 701540 |
от 110 |
240 | |
- от источника напряжения переменного тока с частотой от 48 до 63 |
до | ||
Гц |
от 98 |
до |
126 |
от 20,4 |
до |
24,6 | |
- от источника напряжения постоянного тока |
от 10,2 |
до |
27,6 |
в) для модификаций 701530/31 | |||
- от источника напряжения переменного тока с частотой от 48 до 63 |
от 110 |
до |
240 |
Гц |
от 20 |
до |
53 |
- от источника напряжения постоянного тока |
от 20 |
до |
53 |
г) для модификации 701170 | |||
- от источника напряжения переменного тока с частотой от 48 до 63 |
от 110 |
до |
240 |
Гц |
от 20 |
до |
30 |
- от источника напряжения постоянного тока |
от 20 |
до |
30 |
д) для модификаций 701510, 701511, 701512, 701513, 701514 |
от 110 |
240 | |
- от источника напряжения переменного тока с частотой от 48 до 63 |
до | ||
Гц |
от 20 |
до |
30 |
- от источника напряжения постоянного тока |
от 20 |
до |
30 |
е) для модификаций 701150/55, 701160 |
от 115 |
240 | |
- от источника напряжения переменного тока с частотой от 48 до 63 |
до | ||
Гц |
от 20 |
до |
30 |
- от источника напряжения постоянного тока |
от 20 |
до |
30 |
Потребляемая мощность, А, не более 1) |
от 1 до 15 | ||
Степень защиты по ГОСТ 14254-2015:
|
IP 65 IP 20 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
Рабочие условия измерений: а) для модификации 701550:
б) для модификаций 701050, 701060, 701540
в) для модификаций 701530/31
г) для модификации 701170
д) для модификаций 701510, 701511, 701512, 701513, 701514:
е) для модификаций 701150/55, 701160
|
от 0 до +55 до 90 от 0 до +55 до 75 от 0 до +55 до 75 от 0 до +55 до 85 от -10 до +55 до 90 от 0 до +55 до 85 |
Габаритные размеры (ширинахвысотахглубина), мм, не более:
|
99х58х105 23x94x62 76x36x56 76x36x56 48x27x100/96x48x69 96х48х72 48x24x94 48x48x83 48x96x70 96x48x70 96x 96x 70 95x88x45 45x85x105/45x95x100 23x109x125 |
Окончание таблицы 4 | |
Наименование характеристики |
Значение |
Масса, кг, не более: | |
- для модификации 701550 |
0,38 |
- для модификации 701050 |
0,12 |
- для модификации 701060 |
0,16 |
- для модификации 701540 |
0,16 |
- для модификаций 701530/31 |
0,16 |
- для модификации 701170 |
0,175 |
- для модификации 701510 |
0,085 0,12 |
- для модификации 701511 |
0,16 |
- для модификации 701512 |
0,16 |
- для модификации 701513 |
0,22 |
- для модификации 701514 |
0,23 |
- для модификации 701150/55 |
0,16 |
- для модификации 701160 | |
Средняя наработка на отказ, ч |
80 000 |
Средний срок службы, лет |
10 |
Примечания | |
1) В зависимости от модификации |
