Номер по Госреестру СИ: 69087-17
69087-17 Регуляторы-измерители
(iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74)
Назначение средства измерений:
Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRONDR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74 (далее по тексту - регуляторы) предназначены для измерений выходных аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, в том числе сигналов термоэлектрических преобразователей и термопреобразователей сопротивления, преобразований измеренных значений физической величины в унифицированный аналоговый сигнал или иную физическую величину (в зависимости от подключаемого первичного преобразователя), отображения результата измерений на цифровом индикаторе, а также для регулирования измеряемой физической величины по заданному закону.
Внешний вид.
Регуляторы-измерители
Рисунок № 1
Внешний вид.
Регуляторы-измерители
Рисунок № 2
Внешний вид.
Регуляторы-измерители
Рисунок № 3
Внешний вид.
Регуляторы-измерители
Рисунок № 4
Внешний вид.
Регуляторы-измерители
Рисунок № 5
Программное обеспечение
Регуляторы поставляются со встроенным программным обеспечением (далее по тексту -ПО).
Метрологические характеристики регуляторов, указанные в таблице 2, нормированы с учётом влияния встроенного ПО. Идентификационные данные метрологически значимого встроенного ПО приведены в таблице 1. Идентификация ПО однозначно определяется посредством номеров версий ПО и обработки данных на персональном компьютере.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
Модификация регулятора |
Идентификационные данные (признаки) | ||
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор | |
iTRON 04/08/16/32 |
00400025 |
109.03.xx/3.02J, | |
тип702040/41/42/43/44 |
03.03.2008 | ||
iTRON DR 100 тип |
00435732 |
195.02.xx/2.00J, | |
702060 |
22.05.2007 | ||
dTRON 304/308/316 тип |
144.01.xx/1.26J, | ||
703041/42/43/44 |
00432892, |
20.04.2017, | |
00445443 |
192.03.xx/3.05J, | ||
27.07.2010 | |||
DICON touch тип 703571 |
00431882, 00431884, 00432892, 00606496, 00607139, 00682707 |
177.03.xx/3.33J, 14.03.2017, 177.03.xx/3.33J, 14.03.2017, 144.01.xx/1.26J, 20.04.2017, 266.03.xx/3.03J, |
- |
10.05.2017, 46.1.1, 07.04.2017 | |||
cTRON 16/08/04 тип |
00506060 |
223.01.xx/1.06J, | |
702071/72/74 |
25.04.2013 |
Знак утверждения типа
Знак утверждения типананосится на регуляторы в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к регуляторам-измерителям iTRON04/08/16/32 тип 702040/41/42/43/44, iTRON DR100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования
Поверка
Поверкаосуществляется согласно документу МП 69087-17 «Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74. Методика поверки» утвержденному ООО «ИЦРМ» 23.06.2017 г.
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Фирма «JUMO GmbH&Co. KG», Германия
Адрес: Moritz-Juchheim-StraBe 1, 36039 Fulda, Germany
Телефон: +49 661 6003-321
Факс: +49-661-6003-607
Web-сайт: www.jumo.de
Заявитель
Общество с ограниченной ответственностью Фирма «ЮМО» (ООО Фирма «ЮМО») ИНН 7727087543
Адрес: 142700, Московская область, Ленинский район, г. Видное, Территория ГИАП Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3
Телефон: +7(495) 961-32-44
Факс: +7(495) 954-11-10
Web-сайт: www.jumo.ru
E-mail: jumo@jumo.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное,
Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Регуляторы являются микропроцессорными программируемыми приборами, принцип работы которых состоит в точном измерении входного сигнала, преобразовании в унифицированный сигнал или иную физическую величину и подачи его на микроконтроллер. Далее сигнал линеаризуется в соответствии с номинально статической характеристикой первичного преобразователя и отражается на светодиодном индикаторе в цифровом виде. Управление исполнительными устройствами осуществляется в зависимости от программы в памяти микроконтроллера и установок, вносимых пользователем.
На лицевой панели регуляторов расположены светодиодные индикаторы. Индикаторы отображают текущие значения измеряемой величины, а также вносимые пользователем при помощи кнопок управления пределы регулирования; тип
задаваемого входного сигнала; коэффициенты пропорционально-интегрально дифференциального (ПИД) регулирования; верхний и нижний пределы диапазонов величин; преобразованных в унифицированный сигнал.
Все параметры и установки сохраняются в энергонезависимой памяти при отключении питания регуляторов.
Регуляторы, относящиеся к одной модели, но к разным типам отличаются геометрическими размерами корпуса и эргономикой управляющих клавиш.
Регуляторы iTRON 04/08/16/32 тип 702040/41/42/43/44 имеют 7-сегментный индикатор для отображения действительного и заданного значения или ведения диалога в режиме программирования. Для конфигурации используются три клавиши. Установка параметров включается динамически и после двух секунд без нажатия клавиш значение автоматически устанавливается. Стандартная функция самооптимизации по нажатию клавиши определяет оптимальные размеры регулятора. Кроме этого в основной версии регуляторов имеется функция линейного изменения с настраиваемым градиентом. Все регуляторы iTRON 04/08/16/32 тип 702040/41/42/43/44 можно использовать в качестве двухпозиционных с предельным компаратором или в качестве трехпозиционных. В них записаны функции линеаризации стандартных измерительных датчиков. Степень защиты с лицевой стороны соответствует IP65, с задней стороны- IP20.
Регуляторы iTRONDR 100 тип 702060 поставляются в зависимости от выбора с одним реле (переключающий контакт) или с двумя реле (замыкающие контакты). К трем входам регуляторов iTRONDR 100 тип 702060 произвольной конфигурации можно подключать термопреобразователь сопротивления, термоэлементы, датчики с выходным сигналом силы или напряжения постоянного тока. Результаты линеаризации обычного измерительного датчика сохраняются в памяти. Для индикации действительного и заданного значений или ведения диалога имеется двухстрочный буквенно-цифровой жидкокристаллический дисплей.
Установка параметров организована динамичным образом, и значение принимается автоматически через две секунды. Функция автоматической оптимизации в серийной модели определяет оптимальные параметры регулирования по простому нажатию клавиши.
В стандартном варианте исполнения регуляторов iTRONDR 100 тип 702060 имеется также линейная функция с насыщением с возможностью настройки градиентов, а также функция таймера.
Регуляторы iTRONDR 100 могут применяться в качестве двухпозиционного регулятора с компаратором предельных состояний или в качестве трехпозиционного регулятора.
Регуляторы dTRON 304/308/316 тип 703041/42/43/44 имеют жидкокристаллический высококонтрастный многоцветный экран для отображения, действительного и заданного значений, а также комментариев оператора, содержит два четырехразрядных 7-сегментных дисплея, два одноразрядных 16-сегментных дисплея, дисплей для отображения текущего заданного значения, шесть индикаторов переключения положения и индикаторы для отображения единицы измерений, функции рампы и режима ручного управления. Управление регулятором осуществляется с помощью четырех кнопок. Регуляторы dTRON 304/308/316 тип 703041/42/43/44 могут работать как 2-позиционные, 3-позиционные, 3-позиционные шаговые или непрерывные регуляторы. Программное обеспечение предусматривает наличие программной функцию или функции рампы, переключение набора параметров, два способа автонастройки (самооптимизация), математический и логический модуль, а также 4 предельных компаратора. Регуляторы
dTRON 304/308/316 тип 703041/42/43/44 содержат таблицы линеаризации обычных типов датчиков, можно запрограммировать собственную таблицу линеаризации. Для интегрирования регуляторов dTRON 304/308/316 тип 703041/42/43/44 в сеть можно использовать последовательный интерфейс RS422/485 или Profibus-DP.
Регуляторы DICON touch тип 703571 не имеют органов управления, но его обслуживание осуществляется с помощью резистивного сенсорного экрана. Регуляторы DICON touch тип 703571 имеют до 4 аналоговых универсальных входа и до 8 внешних входов, регистрирующих различные измеренные физические параметры. Для коммуникации с системами более высокого уровня могут использоваться такие устройства сопряжения, как Modbus, PROFIBUS или Интернет с веб-сервером. Регуляторы DICON touch тип 703571 могут работать как 2-позиционные, 3-позиционные, непрерывные регуляторы или непрерывные регуляторы с встроенным позиционным регулятором. В качестве дополнительных функций предусмотрены самооптимизация. Линеаризации стандартных датчиков измеряемых величин записаны в память, возможно программирование таблицы линеаризации по данным пользователя. Регуляторы DICON touch тип 703571 содержат таблицы линеаризации более 20-и измерительных датчиков различных задач.
В регуляторах cTRON 16/08/04 тип 702071/72/74 для отображения действительных и заданных значений во всех конструкциях имеются два 7-ми сегментных, жидкокристаллических дисплея с разными цветами отображения показаний (зелёный, красный). Дополнительно регуляторы cTRON 16/08/04 тип 702071/72/74 содержат 7 светодиодов для отображения положения включения, ручного управления, линейно-нарастающей функции и режима таймера. Управление регуляторами cTRON 16/08/04 тип 702071/72/74 осуществляется с помощью четырех кнопок на лицевой панели. В зависимости от исполнения регуляторы cTRON 16/08/04 тип 702071/72/74 могут работать как 2-позиционный, 3-позиционный, 3-позиционный шаговый или непрерывный регулятор. В базовую модель уже включена функция самооптимизации, функция рампы с установкой градиента, ручной режим, функция задержки при включении в сеть, 2 предельных компаратора, функция таймера, а также сервис счетчик. Каждый регулятор cTRON 16/08/04 тип 702071/72/74 содержит универсальный вход измерительной системы для термопреобразователя сопротивления, термоэлемента и унифицированных сигналов (ток, напряжение); регуляторы содержат таблицы линеаризации более 20-и измерительных датчиков. Все типы регуляторов cTRON 16/08/04 тип 702071/72/74 могут быть оснащены максимально двумя двоичными входами, одним логическим выходом и двумя релейными выходами. Исходя из этого, каждый тип регулятора может быть поставлен в компоновке с третьим выходом реле или с одним аналоговым выходом.
Через дополнительный интерфейс RS485 регуляторы cTRON 16/08/04 тип 702071/72/74 могут быть объединены в коммуникационный протокол связи (Modbus).
Общий вид регуляторов, места пломбирования и нанесения знаков поверки представлены на рисунке 1. Пломбирование регуляторов не предусмотрено.

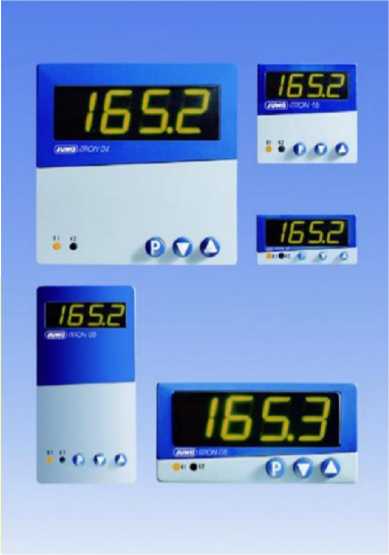

а) регуляторы iTRON 04/08/16/32 тип
702040/41/42/43/44

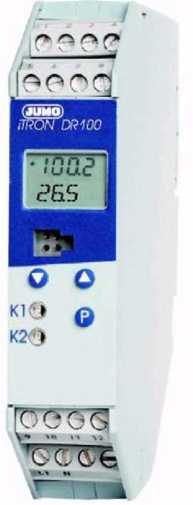

б) регуляторы iTRONDR 100 тип 702060

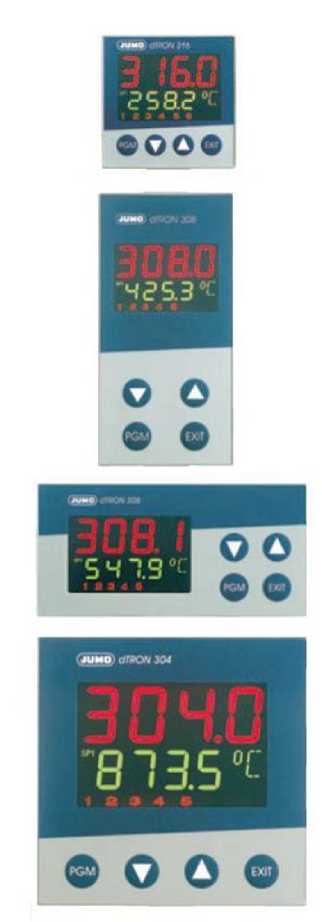

в) регуляторы dTRON 304/308/316 тип 703041/42/43/44

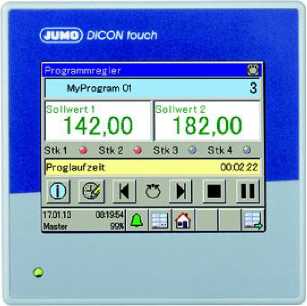

г) регуляторы DICON touch тип 703571

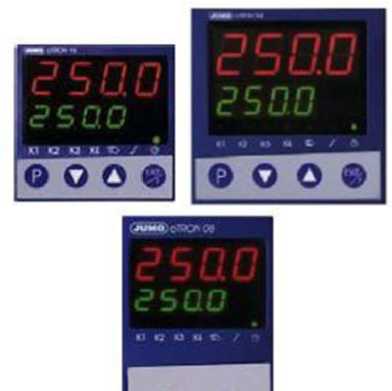

г) регуляторы cTRON 16/08/04 тип 702071/72/74
Основные метрологические и технические характеристики регуляторов приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
Модель регулятора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % |
Пределы допускаемого температурного коэффициента, млн-1/°С |
DICON touch тип 703571 |
Вход для термопреобразователей 8) сопротивления : Pt100 (2-х, 3-х проводное соединение) Pt50, Pt500, Pt1000 (2-х, 3-х проводное соединение) Cu50 (2-х и 3-х проводное соединение) Cu100 (2-х и 3-х проводное соединение) Ni100 (2-х и 3-х проводное соединение) |
от -200 до +850 °C от -200 до +850 °C от -50 до +200 °C от -50 до +200 °C от -60 до +250 °C |
±0,05 ±0,1 ±0,05 ±0,36 21)) ±0,24 2) ±0,1 |
±50 |
DICON touch тип 703571 |
Вход для термопар4) типов: L J T K E N S R B |
от -200 до +800 °C от -200 до +1200 °C от -200 до +400 °C от -200 до +1372 °C от -200 до +1000 °C от -100 до +1300 °C от -50 до +1768 °C от -50 до +1768 °C от 0 до +1820 °C |
±0,255) |
±100 |
Модель регулятора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % |
Пределы допускаемого температурного коэффициента, млн-1/°С |
Вход для унифицированных сигналов: - напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В от 0 до 1 В |
±0,1 |
±100 | |
- сила постоянного тока |
от 4 до 20 мА от 0 до 20 мА | |||
Вход для термопреобразователей 8) сопротивления : Pt100, Pt1000 (2-х и 3-х проводное соединение) |
от -200 до +850 °C |
±0,1 |
±50 | |
iTRON DR 100 тип 702060 |
Вход для термопар4) типов: L J T K N S R B |
от-200 до +800 °C от -200 до +1200 °C от -200 до +400 °C от -200 до +1372 °C от -100 до +1300 °C от 0 до +1768 °C от 0 до +1768 °C от +300 до +1820 °C |
±0,45) |
±100 |
iTRON DR 100 тип 702060 |
Вход для унифицированных сигналов: - напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В |
±0,1 |
±100 |
- сила постоянного тока |
от 4 до 20 мА от 0 до 20 мА |
Модель регулятора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % |
Пределы допускаемого температурного коэффициента, млн-1/^ |
Вход для термопреобразователей 8) сопротивления : | ||||
Pt100 (2-х, 3-х, 4-х проводное соединение) |
от -200 до +850 °C |
±0,11) ±0,05 2), 3) |
±50 | |
Pt500 (2-х, 3-х, 4-х проводное соединение) |
от -200 до +850 °C |
±0,4 1) ±0,22), 3) |
±100 | |
Pt1000 (2-х, 3-х, 4-х проводное соединение) |
от -200 до +850 °C |
±0,11) ±0,2 2)’ 3) |
±50 | |
dTRON 304/308/31 6 тип 703041/42/ 43/44 |
Вход для термопар 4) типов: L J T K E N S R B |
от -200 до +800 °C от -200 до +1200 °C от -200 до +400 °C от -200 до +1372 °C от -200 до +1000 °C от -200 до +1300 °C от 0 до +1768 °C от 0 до +1768 °C от +300 до +1820 °C |
±0,256) |
±100 |
Вход для унифицированных сигналов: - напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В от 0 до 1 В |
±0,05 ±0,05 ±0,05 |
±100 |
Модель регулятора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % |
Пределы допускаемого температурного коэффициента, млн-1/°С |
dTRON |
- сила постоянного тока |
±0,11} | ||
304/308/31 |
от 0 до 20 мА |
±0,052), 3) | ||
6 тип | ||||
703041/42/ |
от 4 до 20 мА |
±0,11) |
±100 | |
43/44 |
от 0 до 50 мА |
±0,052), 3) | ||
±1,0 | ||||
Вход для потенциометра |
от 100 до 10 000 Ом |
±0,5 |
±100 | |
Вход для термопреобразователей 8) сопротивления : Pt100 (2-х и 3-х проводное соединение) |
от -200 до +850 °C |
±0,1 |
±50 | |
iTRON 04/08/16/3 2 тип |
Pt1000 (2-х и 3-х проводное соединение) |
от -200 до +850 °C |
±0,1 | |
Вход для термопар4) | ||||
702040/41/ |
типов: |
от -200 до +800 °C | ||
42/43/44 |
L | |||
J |
от -200 до +1200 °C | |||
T |
от -200 до +400 °C |
±0,46) |
±100 | |
K |
от -200 до +1372 °C | |||
N |
от -200 до +1300 °C | |||
S |
от 0 до +1768 °C | |||
R |
от 0 до +1768 °C | |||
B |
от +300 до +1820 °C |
Модель регулятора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % |
Пределы допускаемого температурного коэффициента, млн-1/°С |
Вход для унифицированных | ||||
сигналов: | ||||
-напряжение постоянного |
от 0 до 10 В | |||
тока |
от 2 до 10 В7) от 0 до 1 В7) |
±0,1 |
±100 | |
-сила постоянного тока |
от 0,2 до 1 В от 4 до 20 мА от 0 до 20 мА | |||
Вход для | ||||
cTRON |
термопреобразователей 8) сопротивления : |
и- но о | ||
16/08/04 |
Pt100 (2-х и 3-х провод. |
±50 | ||
тип 702071/ |
соединение) |
от -200 до +850 °C | ||
72/74 |
Pt1000 (2-х и 3-х проводное соединение) |
от -200 до +850 °C |
±0,21) ±0,12) | |
Вход для термопар4) | ||||
типов: | ||||
L |
от -200 до +800 °C | |||
J |
от -200 до +1200 °C | |||
T |
от -200 до +400 °C |
±0,256) | ||
K |
от -200 до +1372 °C |
±100 | ||
E |
от -200 до +900 °C | |||
cTRON |
N |
от -100 до +1300 °C | ||
16/08/04 |
S |
от 0 до +1768 °C | ||
тип 702071/ |
R |
от 0 до +1768 °C | ||
72/74 |
B |
от +300 до +1820 °C | ||
Вход для унифицированных | ||||
сигналов: |
от 0 до 10 В | |||
-напряжение постоянного |
от 2 до 10 В |
±0,1 |
±100 | |
тока |
от 0 до 20 мА | |||
-сила постоянного тока |
от 4 до 20 мА |
Продолжение таблицы 2_______________________________________________________
Примечания:
-
1) Для двухпроводного соединения;
-
2) Для трехпроводного соединения;
-
3) Для четырехпроводного соединения;
54)) НСХ термопар по ГОСТ 8.585-2001;
-
5) Погрешность канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100) ±1 °C;
-
6) С учетом погрешности канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100);
-
7) Опция только для типа 702040/41 с 2 релейными выходами;
-
8) НСХ термопреобразователей сопротивления по ГОСТ 6651-2009.
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
20±5 от 30 до 80 |
Рабочие условия измерений: а) температура окружающего воздуха, °C:
б) относительная влажность воздуха (без конденсации влаги), %, не более:
|
от 0 до +50 от -5 до +50 75 90 |
Параметры электрического питания, В: - от источника напряжения переменного тока частотой от 48 до 63 Гц |
от 110 до 240 от 20 до 30 от 20 до 53 |
- от источника напряжения постоянного тока |
от 20 до 30 от 20 до 53 от 10 до 18 |
Наименование характеристики |
Значение |
Масса, кг не более: - для регуляторов iTRON 04/08/16/32 тип 702040/41/42/43/44 |
0,20 |
- для регуляторов iTRONDR 100 тип 702060 |
0,16 |
- для регуляторов dTRON 304/308/316 тип 703041/42/43/44 |
0,49 |
- для регуляторов DICON touch тип 703571 |
1,00 |
- eTRON 16/08/04 тип 702071/72/74 |
0,25 |
Габаритные размеры (длинахширинахвысота), мм, не более: - для регуляторов iTRON 04/08/16/32 тип 702040/41/42/43/44, |
96х96х70 |
- для регуляторов iTRONDR 100 тип 702060, |
22,5Х109Х124,8 |
- для регуляторов dTRON 304/308/316 тип 703041/42/43/44 |
96х 96х 90 |
- для регуляторов DICON touch тип 703571 |
96х96х130 |
- cTRON 16/08/04 тип 702071/72/74 |
96х96х90,5 |
Средняя наработка на отказ, ч |
80 000 |
Средний срок службы, лет |
20 |
