Номер по Госреестру СИ: 54307-13
54307-13 Преобразователи измерительные
(dTRANS мод. T01, T02, T03, Т04, T05)
Назначение средства измерений:
Преобразователи измерительные серии dTRANS модификации T01, T02, T03, Т04, T05 (далее -преобразователи) предназначены для измерения и преобразования входных сигналов, поступающих от термометров сопротивления (ТС), термоэлектрических преобразователей (ТП), термопреобразователей сопротивления, потенциометрических амперометрических и милливольто-вых устройств постоянного тока в выходной унифицированный сигнал силы или напряжения постоянного тока или цифровой сигнал, в том числе и во взрывоопасных зонах.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Внешний вид.
Преобразователи измерительные
Рисунок № 6
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации посредством HART -коммуникатора или измерительных приборов. Также имеется ПО Setup dTRANS для персонального компьютера, которое позволяет установить диапазон и тип подключенного первичного преобразователя и отображения версии встроенного ПО преобразователя серии dTRANS.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное программное обеспечение | ||||
ПО мод. Т01 (исполнения 707011, 707013, 7016) |
- |
153.01 |
не доступен |
- |
ПО мод. Т01 (исполнения 707014, 707015) |
- |
315.01 |
не доступен |
- |
ПО мод. Т02 (исполнение 707020) |
- |
151.01 |
не доступен |
- |
ПО мод. Т02 (исполнения 707021, 707022, 707025) |
- |
135.02 |
не доступен |
- |
ПО мод. Т03 (исполнения 707030, 707031, 707032, 707033, 707034) |
194.02 |
не доступен | ||
ПО мод. Т04 (исполнение 707040) |
- |
199.01 |
не доступен |
- |
ПО мод. Т05 (исполнение 707050) |
- |
225.01 |
не доступен |
- |
Программное обеспечение, устанавливаемое на пе |
эсональный компьютер | |||
ПО мод. Т01 (исполнения 707011, 707013, 7016) |
Setup dTRANS T01 HART |
1.03J |
3f5caba3826e201b 49965857ec2e9cb9 |
md5 |
ПО мод. Т01 (исполнения 707014, 707015) |
Setup dTRANS T01 |
1.08J |
08d705a8dc6ed6d5 6f2ed6e34aa4afdc |
md5 |
ПО мод. Т02 (исполнение 707020) |
Setup dTRANS T02junior |
1.02J |
a86f12d45571819a 5b72f3cf937c71f7 |
md5 |
ПО мод. Т02 (исполнения 707021, 707022, 707025) |
Setup dTRANS T02 |
2.00J |
bd2ba94cbd99be79 f3a609886f148445 |
md5 |
ПО мод. Т03 (исполнения 707030, 707031, 707032, 707033, 707034) |
Setup dTRANS T03 |
2.06J |
7cfce7414f839f35d b2df30982c28368 |
md5 |
ПО мод. Т04 (исполнение 707040) |
Setup dTRANS T04 |
1.02J |
a6f9ab40151b32de c4daea9d500643cd |
md5 |
ПО мод. Т05 (исполнение 707050) |
Setup dTRANS T05 |
1.01J |
3e05fa3893d713a1 4f668de1a5e33a49 |
md5 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографическим способом и на преобразователь в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОтсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии dTRANS модификации T01, T02, T03, Т04, T05-
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
3. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
4. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
5. Техническая документация фирмы «JUMO GmbH & Co.KG», Германия.
Поверка
Поверкаосуществляется по документу МП 2411- 0087 -2013 «Преобразователи измерительные серии dTRANS модификации T01, T02, T03, Т04, T05. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева » в мае 2013 г.
Основное поверочное оборудование:
- Компаратор напряжений Р 3017, пределы компарирования напряжений постоянного тока 11,111110 В с погрешностью: ±(U+1) мкВ; 1,1111110 В с погрешностью: ±(U+0,1) мкВ; 0,11111110 В с погрешностью: ±(2U+0,04) мкВ;
- Прибор прецизионный серии 1500 модели 1590, диапазон измерений от 0,1 до 100 кОм , погрешность от ± 1 * 10-7 до ± 0,1 Ом;
-
- Однозначная мера электрического сопротивления Р331 100 Ом, РЭ 1-го разряда;
-
- Многозначные меры электрического сопротивления (ММЭС) Р3026-1, диапазон от 1 до 10000 Ом, класс точности 0,002/1,5 • 10-6;
-
- Многофункциональный калибратор TRX-IIR в режиме измерений силы постоянного тока, диапазон измерений 0 - 52 мА, пределы допускаемой основной погрешности ±(0,01 % от показаний +0,01 % от диапазона), в режиме измерений напряжения постоянного тока диапазон от 0 до 6 В, погрешность ±(0,025 % от показаний +0,005 % от диапазона), диапазон от 6 до 60 В погрешность ± (0,05 % от показаний +0,005 % от диапазона).
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева », регистрационный № 30001-10,Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 71301-14, Е-mail: info@vniim.ru
Принцип действия преобразователей основан на преобразовании сигнала от первичного элемента. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков, линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы или напряжения постоянного тока или цифровой сигнал, линейный по отношению к температуре, сопротивлению, току или напряжению первичного преобразователя температуры. Исполнения модификаций преобразователей, выполненные в виде блоков с клеммами, различаются габаритными размерами, наличием или отсутствием HART-протокола, типом выходного сигнала и способами установки: для монтажа в соединительную головку или на DIN-рейку. Модификация Т01 имеет исполнения: 707011, 707013, 707014, 707015, 707016, модификация Т02: 707020, 707021, 707022, 707025 (исполнение 707022 имеет ЖК-дисплей); модификация Т03: 707030, 707031, 707032, 707033, 707034; модификация Т04: 707040; модификация Т05: 707050, 707051.
Преобразователи в сочетании с персональным компьютером или HART® -коммуникатором обеспечивают возможность конфигурации приборов, передачи, запоминания и обработки измерительной информации по HART® протоколу.
Маркировка взрывозащиты: СЕ Ех II 1 G EEx ia IIC T6/T5/T4; II 2 G EEx ia IIC T6/T5/T4.
и 12 13
4)11'12/13/14 Senux
i— 1--
rvw

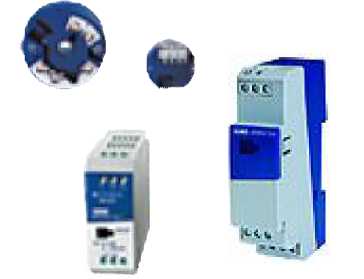

модификация Т01 модификация Т02 модификация Т03 модификация Т04 модификация Т05
рис. 1 Вид преобразователей
Основные технические характеристики приведены в табл. 2- 9.
Таблица 2. Диапазоны измерений от различных первичных преобразователей, пределы допускаемой основной абсолютной погрешности преобразователей модификации Т01
Элемент на входе |
Диапазоны преобразования |
Пределы допускаемой основной абсолютной погрешности преобразования сигнала |
Минимальный интервал |
Типы первичных преобразователей | |||
1 |
2 |
3 |
4 |
Термопреобразователи сопротивления | |||
Pt100 (а=0,00385) |
от минус 100 до 200 °C от минус 200 до 850 °C |
± 0,2 °C ± 0,4 °C | |
JPt100 (а=0,003916) |
от минус 100 до 200 °C от минус 200 до 649 °C |
± 0,2 °C ± 0,4 °C |
10 °C |
Pt500 (а=0,00385) Pt1000 (а=0,00385) |
от минус 100 до 200 °C от минус 200 до 250 °C |
± 0,2 °C ± 0,4 °C | |
Ni100 (а=0,00618) |
от минус 60 до 250 °C |
± 0,2 °C | |
Ni 500 (а=0,00618) Ni 1000 (а=0,00618) |
от минус 60 до 150 °C |
± 0,2 °C | |
Термоэлектрические преобразователи | |||
Тип J (Fe-CuNi) |
от минус 150 до 1200 °C | ||
Тип T (Cu-CuNi) |
от минус 200 до 400 °C |
± 0,5 °С |
50 °C |
Тип К (NiCr-Ni) |
от минус 140 до 1372 оС | ||
Тип E (NiCr-CuNi) |
от минус 150 до 1000 °C | ||
Тип N (NiCrSi-NiSi) |
от минус 100 до 1300 °C |
± 1 °С | |
Тип S (PtRh-Pt) |
от 20 до 1768 °C |
± 2 °С |
500 °C |
Тип R (PtRh-Pt) |
от 50 до 1768 °C |
± 2 °С | |
Тип B (PtRh-PtRh) |
от 400 до 1820 °C |
± 2 °С | |
Компенсация холодного спая (КХС) |
от 0 до 80 °C |
±1 °C |
Таблица 3. Технические характеристики преобразователей модификации Т01
Наименование характеристики |
Значение |
1 |
2 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от 22 °С на 10 °С, % |
± 0,05 |
Выходной сигнал силы постоянного тока, мА |
4 - 20, 20 - 4 2-х пров. схема |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
± 0,02 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением напряжения питания на 1 В, % |
± 0,01 |
1 |
2 |
Измерительный ток, мА, не более |
0,6 |
Компенсация холодного спая |
Есть |
Схемы подключений |
ТС - 2-х; 3-х; 4-х пр.; |
2-х пр.- для остальных датчиков | |
Напряжение питания постоянного тока, В исполнения мод. Т 01: 707011, 707013 |
11,5 - 35 |
707014, |
8 - 35 |
707015 |
8 - 30 |
707016 |
11,5 - 35 |
Условия эксплуатации: Диапазон температуры окружающего воздуха, оС Диапазон относительной влажности окружающего воздуха, % |
от минус 40 до 85 от 5 до 95 |
Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, оС |
от минус 40 до 100 |
Диапазон относительной влажности окружающего воздуха, % |
от 5 до 95 |
Габаритные размеры, мм, не более монтаж на DIN-рейку (ДхШхВ) монтаж в головку первичного преобразователя (Диаметр х высота) |
98х22,5х61 |
45х21,5 | |
Масса, кг, не более |
0,09 |
Средний срок службы, лет |
12 |
Таблица 4. Диапазоны измерений от различных первичных преобразователей, пределы допускаемой основной абсолютной погрешности преобразователей модификации Т02
Элемент на входе |
Диапазоны преобразования |
Пределы допускаемой основной абсолютной погрешности преобразования сигнала |
Минимальный интервал | |
Типы первичных преобразователей |
Т02 (мод.702020) |
Т02 (мод. 707021, 707022, 707025) | ||
1 |
2 |
3 |
4 |
5 |
Термопреобразователи сопротивления |
20 °C для 707020; 15 °C для остальных | |||
Pt100 (а=0,00385) 2-х, 3-х проводное соединение |
от минус 100 до 200 °C от минус 200 до 850 °C |
± 0,4 °С ± 0,8 °С |
± 0,4 °С ± 0,8 °С | |
Pt100 (а=0,00385) 4-х проводное соединение |
от минус 100 до 200 °C от минус 200 до 850 °C |
± 0,4 °С ± 0,8 °С |
± 0,4 °С ± 0,5 °С | |
JPt100 (а=0,003916) 2-х, 3-х проводное соединение |
от минус 100 до 200 °C от минус 200 до 649 °C |
± 0,4 °С ± 0,8 °С |
± 0,4 °С ± 0,8 °С |
1 |
2 |
3 |
4 |
5 |
JPt100 (a=0,003916) 4-х проводное соеди нение |
от минус 100 до 200 °C от минус 200 до 649 °C |
± 0,4 °С ± 0,8 °С |
± 0,4 °С ± 0,5 °С |
20 °C для 707020; 15 °C для ос тальных |
Pt500 (a=0,00385) Pt1000 (a=0,00385) 2-х, 3-х проводное соединение |
от минус 100 до 200 °C от минус 200 до 250 °C от минус 200 до 850 °C |
± 0,4 °С ± 0,8 °С |
± 0,4 °С ± 0,8 °С | |
Pt500 (a=0,00385) Pt1000 (a=0,00385) 4-х проводное соеди нение |
от минус 100 до 200 °C от минус 200 до 250 °C от минус 200 до 850 °C |
± 0,4 °С ± 0,8 °С |
± 0,4 °С ± 0,5 °С | |
Ni100 (a=0,00618) 2-х, 3-х проводное соединение |
от минус 60 до 180 °C |
± 0,8 °С |
± 0,8 °С | |
Ni100 (a=0,00618) 4-х проводное соединение |
от минус 60 до 180 °C |
± 0,8 °С |
± 0,5 °С | |
Ni 500 (a=0,00618) Ni 1000 (a=0,00618) 2-х, 3-х проводное соединение |
от минус 60 до 150 °C |
± 0,8 °С |
± 0,8 °С | |
Ni 500 (a=0,00618) Ni 1000 (a=0,00618) 4-х провод. соединение |
от минус 60 до 150 °C |
± 0,8 °С |
± 0,5 °С | |
Термоэлектрические преобразователи1-’ | ||||
Тип J (Fe-CuNi) |
от минус 150 до 1200 °C |
±(0,0025*ВПИ) °С |
±(0,001*ВПИ) °С |
50 °C для 707020; 100 °C для остальных; |
Тип T (Cu-CuNi) |
от минус 200 до 400 °C | |||
Тип К (NiCr-Ni) |
от минус 150 до 1372 оС | |||
Тип E (NiCr-CuNi) |
от минус 200 до 1000 °C | |||
Тип N (NiCrSi-NiSi) |
от минус 100 до 1300 °C | |||
Тип S (PtRh-Pt) |
от минус 50 до 1768 °C |
±(0,0015*ВПИ) °С |
500 °C | |
Тип R (PtRh-Pt) |
от минус 50 до 1768 °C | |||
Тип B (PtRh-PtRh) |
от 400 до 1820 °C | |||
Нормированные электрические сигналы | ||||
Термопреобразователи с зависимостью напряжения от температуры |
от минус 25 до 75 мВ |
- |
± 100 мкВ |
5 мВ |
от 0 до100 мВ |
± 150 мкВ |
± 100 мкВ | ||
от минус 100 до 100 мВ |
± 150 мкВ | |||
от 0 до 200 мВ |
± 150 мкВ | |||
от минус 500 до 500 мВ |
± 1 мВ | |||
от 0 до 1 В |
± 1 мВ | |||
от минус 1 до 1 В |
± 2 мВ | |||
от минус 5 до 5 В |
± 10 мВ | |||
от 0 до 10 В |
± 10 мВ | |||
от минус 10 до 10 В |
± 15 мВ | |||
Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение) |
от 1 до 200 Ом |
± 300 мОм |
6 Ом | |
от 1 до 400 Ом |
± 500 мОм |
± 600 мОм | ||
от 1 до 800 Ом |
- |
± 1 Ом | ||
от 1 до 2000 Ом |
± 1 Ом |
± 2 Ом | ||
от 1 до 3900 Ом |
- |
± 3 Ом |
1 |
2 |
3 |
4 |
5 |
Входной сигнал силы постоянного тока |
от 4 до 20 мА |
см. примечание 1) |
± 20 мкА |
0,5 мА |
от 0 до 20 мА |
± 20 мкА | |||
от минус 20 до 20 мА |
± 40 мкА | |||
Компенсация холодного спая (КХС) |
от 0 до 80 °C |
±1 °C |
Примечания:
1) Подключение сигнала может быть выполнено только с внешним шунтом (не входит в комплект поставки). Пределы допускаемой основной абсолютной погрешности измерения по токовому входу складываются из пределов допускаемой основной абсолютной погрешности измерения «мВ» сигнала и пределов допускаемой абсолютной погрешности применяемого шунта.
Таблица 5. Технические характеристики преобразователей модификации Т02
Наименование характеристики |
Значение |
1 |
2 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от 22 °С на 10 °С, % |
± 0,05 |
Выходной сигнал силы постоянного тока, мА |
0/4 - 20 2-х пр. схема |
Выходной сигнал напряжения постоянного тока, В |
0/2 - 10 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
± 0,02 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением напряжения питания на 1 В, % |
± 0,01 |
Измерительный ток, мА, не более |
0,6 |
Компенсация холодного спая |
Есть |
Схемы подключений |
ТС - 2-х; 3-х; 4-х пр.; 2-х пр.- для остальных датчиков |
Напряжение питания переменного/постоянного тока (АС/DC), В исполнения мод. Т 02: 707020 |
24 +10 %/-15 % DC |
исполнения мод. Т 02: 707021, 707022 |
20 - 53 AC/DC; 48 - 63 Гц или 110 - 240 AC +10/-15%, 48 - 63 Гц |
исполнение мод. Т 02: 707025 |
20 - 53 AC/DC, 48 - 63 Гц или 230 ±10 %AC , 48 - 63 Гц |
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % |
от минус 10 до 60 от 5 до 75 от минус 10 до 70 от 5 до 75 |
Габаритные размеры (ДхШхВ), мм, не более |
125x22,5 (17.5)х109 |
Масса, кг, не более |
0,05 |
Средний срок службы, лет |
12 |
Таблица 6. преобразователей модификации Т03
Наименование характеристики |
Значение |
1 |
2 |
Диапазон преобразования входного сигнала от ТС (Pt100 а=0,00385), °C |
от минус 200 до 850 |
Пределы допускаемой основной приведенной погрешности, % исполнения мод. Т 03: 707030, 707031, 707032 исполнения мод. Т 03: 707033, 707034 |
± 0,1 ± 0,2 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от 22 °С на 10 °С, % |
± 0,1 |
Выходной сигнал силы постоянного тока, мА исполнения мод. Т 03: 707030, 707031, 707032 |
4 - 20, 20 - 4 2-х пр. схема |
Выходной сигнал напряжения постоянного тока, В исполнения мод. Т 03: 707033, 707034 |
0 - 10 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % исполнения мод. Т 03: 707030, 707031, 707032 |
± 0,02 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением сопротивления нагрузки, % исполнения мод. Т 03: 707033, 707034 |
± 0,1 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением напряжения питания на 1 В, % |
± 0,01 |
Измерительный ток, мА, не более |
0,5 |
Схемы подключений |
ТС - 2-х; 3-х |
Напряжение питания постоянного тока, В исполнения мод. Т 03: 707030, 707031, 707032 исполнения мод. Т 03: 707033, 707034 |
7,5 - 30 15 - 30 |
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С исполнения мод. Т 03: 707030, 707031, 707033 исполнения мод. Т 03: 707032, 707034 Диапазон относительной влажности окружающего воздуха, % Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % |
от минус 40 до 85 от минус 25 до 70 от 5 до 95 от минус 40 до 100 от 5 до 95 |
Габаритные размеры, мм, не более монтаж на DIN-рейку (ДхШхВ) монтаж в головку первичного преобразователя (Диаметр х высота) |
98х22,5х61 45x25,5 |
1 |
2 |
Масса, кг, не более исполнения мод. Т 03: 707030 |
0,012 |
исполнения мод. Т 03: 707031, 707033 |
0,045 |
исполнения мод. Т 03: 707032, 707034 |
0,07 |
Средний срок службы, лет |
12 |
Таблица 7. преобразователей модификации Т04
Наименование характеристики |
Значение |
1 |
2 |
Диапазон преобразования входного сигнала от ТС (Pt100, Pt1000 а=0,00385), °C |
от минус 200 до 850 |
Диапазон преобразования входного сигнала от потенциометра, Ом |
от 0 до 11000 |
Пределы допускаемой основной приведенной погрешности, % |
± 0,3 (не менее ± 0,3 °C)1 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от 22 °С на 10 °С, % |
± 0,1 |
Выходной сигнал силы постоянного тока, мА |
0 - 20, 20 - 0, 4 - 20, 20 - 4 2-х пр. схема |
Выходной сигнал напряжения постоянного тока, В |
0 - 10 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
± 0,01 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением сопротивления нагрузки, % |
± 0,1 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением напряжения питания на 1 В, % |
± 0,05 |
Измерительный ток, мА, не более |
0,5; 0,1 |
Схемы подключений |
ТС - 2-х; 3-х |
Напряжение питания постоянного тока, В |
110 - 240 AC +10/-15%, 48 - 63 Гц |
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % |
от минус 25 до 55 от 5 до 85 от минус 40 до 90 от 5 до 85 |
Габаритные размеры (Д*Ш*В), мм, не более |
93,5x22,5x61,6 |
Масса, кг, не более |
0,1 |
Средний срок службы, лет |
12 |
Примечание:
1) Выбирают большее значение.
Таблица 8. Диапазоны измерений от различных первичных преобразователей, пределы допускаемой основной абсолютной погрешности преобразователей модификации Т05
Элемент на входе |
Диапазоны преобразования |
Пределы допускаемой основной абсолютной погрешности преобразования сигнала |
Типы первичных преобразователей | ||
1 |
2 |
3 |
Термопреобразователи сопротивления | ||
Pt100, Pt500, Pt1000 (а=0,00385) 2-х, 3-х проводное со единение |
от минус 100 до 200 °C от минус 200 до 850 °C |
± 0,2 °С ± 0,4 °С |
Pt100, Pt500, Pt1000 (а=0,00385) 4-х проводное соединение |
от минус 100 до 200 °C от минус 200 до 850 °C |
± 0,1 °С ± 0,2 °С |
Pt100 (а=0,00391) 2-х, 3-х проводное соединение |
от минус 100 до 200 °C от минус 200 до 850 °C |
± 0,2 °С ± 0,4 °С |
Pt100 (а=0,00391) 4-х пров. соединение |
от минус 100 до 200 °C от минус 200 до 850 °C |
± 0,15 °С ± 0,25 °С |
Pt50 (а=0,00391) 2-х, 3-х пров. соедин. |
от минус 200 до 850 °C |
± 0,5 °С |
Pt50 (а=0,00391) 4-х пров. соединение |
от минус 200 до 850 °C |
± 0,3 °С |
Ni100, Ni500, Ni 1000 (а=0,00618) 2-х, 3-х проводное соединение |
от минус 60 до 250 °C |
± 0,4 °С |
Ni100, Ni500, Ni 1000 (а=0,00618) 4-х проводное соединение |
от минус 60 до 250 °C |
± 0,2 °С |
Ni100 (а=0,00617) 2-х, 3-х проводное соединение |
от минус 60 до 180 °C |
± 0,4 °С |
Ni100 (а=0,00617) 4-х проводное соединение |
от минус 60 до 180 °C |
± 0,2 °С |
Cu50 (а=0,00428) 2-х, 3-х проводное соединение |
от минус 180 до 200 °C |
± 0,5 °С |
Cu50 (а=0,00428) 4-х проводное соединение |
от минус 180 до 200 °C |
± 0,3 °С |
Cu100 (а=0,00428) 2-х, 3-х проводное соединение |
от минус 180 до 200 °C |
± 0,4 °С |
Cu100 (а=0,00428) 4-х проводное соединение |
от минус 180 до 200 °C |
± 0,2 °С |
1 |
2 |
3 |
Термоэлектрические преобразователи | ||
Тип L (NiCr-CuNi) |
от минус 80 до 800 °C |
±(0,001*ВПИ) °С |
Тип J (Fe-CuNi) |
от минус 100 до 1200 °C | |
Тип T (Cu-CuNi) |
от минус 150 до 400 °C | |
Тип К (NiCr-Ni) |
от минус 80 до 1372 оС | |
Тип E (NiCr-CuNi) |
от минус 80 до 1000 °C | |
Тип N (NiCrSi-NiSi) |
от минус 80 до 1300 °C | |
Тип ХА (Ch-Al) |
от минус 80 до 1372 оС | |
Тип S (PtRh-Pt) |
от 20 до 1768 °C |
±(0,0015*ВПИ) °С |
Тип R (PtRh-Pt) |
от 50 до 1768 °C | |
Тип B (ptRh-PtRh) |
от 400 до 1820 °C |
±(0,0015*ВПИ) °С |
Тип A1 (WRe-WRe) |
от 0 до 2500 °C | |
Нормированные электрические сигналы | ||
Термопреобразователи с зависимостью напряжения от температуры |
от минус 100 до 1100 мВ |
±(0,0005*(Umax- Umin)) мкВ |
Преобразователи сопротивления (2-х, 3-х, 4-х проводное соединение) | ||
от 1 до 400 Ом |
± 400 мОм | |
от 400 до 4000 Ом |
± 4 Ом | |
от 4 до 10 кОм |
± 10 Ом | |
Компенсация холодного спая (КХС) |
от 0 до 80 °C |
±1 °C |
Таблица 9. Технические характеристики преобразователей модификации Т05
Наименование характеристики |
Значение | |
1 |
2 |
3 |
Исполнения мод. Т05 |
707050 |
707051 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от 22 °С на 10 °С, % использование с ТС или ТП; с другими термопреобразователями |
± 0,05 ± 0,1 | |
Выходной сигнал силы постоянного тока, мА |
4 - 20, 20 - 4 2-х пр. схема | |
Выходной сигнал напряжения постоянного тока, В |
- |
0 - 10, 10 - 0 |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением сопротивления нагрузки на 100 Ом, % |
± 0,02 | |
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной отклонением напряжения питания от номинального (24В) на 1 В, % |
± 0,01 | |
Измерительный ток, мА, не более |
0,3 | |
Компенсация холодного спая |
Есть | |
Схемы подключений |
2-х; 3-х; 4-х пр.; |
1 |
2 |
3 |
Напряжение питания постоянного тока, В |
11 |
- 35 |
Габаритные размеры, мм, не более монтаж на DIN-рейку (Д*Ш*В) |
102,5*6,2*93,1 | |
монтаж в головку первичного преобразователя (Диаметр * высота) |
44 |
1-х21 |
Масса, кг, не более |
0,035 |
0,05 |
Условия эксплуатации: Диапазон температуры окружающего воздуха, оС |
от минус 40 до |
от минус 10 до 70 |
Диапазон относительной влажности окружающего |
85 |
от 5 до 95 |
воздуха, % |
от 5 до 95 | |
Условия транспортирования и хранения: |
от минус 10 до 70 | |
Диапазон температуры окружающего воздуха, оС |
от минус 40 до | |
Диапазон относительной влажности окружающего |
100 |
от 5 до 95 |
воздуха, % |
от 5 до 95 | |
Средний срок службы, лет |
12 |
