Номер по Госреестру СИ: 54173-13
54173-13 Регуляторы-измерители
(iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON 500/501 тип 703570/80, cTRON 16/08/04 тип 702071/72/74)
Назначение средства измерений:
Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON 500/501 тип 703570/80, cTRON 16/08/04 тип 702071/72/74 (далее - приборы) предназначены для измерений выходных аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), измерительных преобразований измеренных значений физической величины в унифицированный аналоговый сигнал или иную физическую величину (в зависимости от подключаемого первичного преобразователя), отображения результата измерений на цифровом индикаторе, а также для регулирования измеряемой физической величины по заданному закону.
Внешний вид.
Регуляторы-измерители
Рисунок № 1
Внешний вид.
Регуляторы-измерители
Рисунок № 2
Внешний вид.
Регуляторы-измерители
Рисунок № 3
Внешний вид.
Регуляторы-измерители
Рисунок № 4
Внешний вид.
Регуляторы-измерители
Рисунок № 5
Внешний вид.
Регуляторы-измерители
Рисунок № 6
Внешний вид.
Регуляторы-измерители
Рисунок № 7
Программное обеспечение
Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON 500/501 тип 703570/80, cTRON 16/08/04 тип 702071/72/74 поставляются со встроенным программным обеспечением (ВПО).
В целях предотвращения несанкционированной настройки, случайных, непреднамеренных и преднамеренных вмешательств, приводящим к искажению результатов измерений ВПО относится к группе «А» по уровню защиты ПО СИ согласно МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа» и имеет несколько степеней защиты: механическая и защита средствами ПО. Метрологические характеристики приборов, указанные в таблице 2, нормированы с учётом влияния ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Тип прибора |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
iTRON 04/08/16/32 тип 702040/41/42/43/44 |
192.03.01 |
нет |
нет |
iTRON DR 100 тип 702060 |
195.02.03 |
нет |
нет |
dTRON 304/308/316 тип 703041/42/43/44 |
192.03.01 |
нет |
нет |
DICON 500 тип 703570 |
050.03.01 |
нет |
нет |
DICON 501 тип 703580 |
050.02.06 |
нет |
нет |
cTRON 16/08/04 тип 702071/72/74 |
223.01.07 |
нет |
нет |
Идентификация программного обеспечения однозначно определяется посредством номеров версий ПО и обработки данных на ПК.
Поверка
Поверкаосуществляется по документу МП 54173-13 «Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON 500/501 тип 703570/80, cTRON 16/08/04 тип 702071/72/74. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» 12.03.2013.
Перечень основного оборудования для поверки: калибратор-вольтметр универсальный В1-28: (в режиме воспроизведения напряжения и силы постоянного тока: AU= ± (0,003%U+0,0003%UM); AI= ± (0,006%I+0,002%IM); в режиме воспроизведения силы переменного тока AI= ± (0,15 %1+0,01%1м)), магазин сопротивлений МСР60-М, кл.т. 0,02.
Изготовитель
Moritz-Juchheim-Str 1, 36039, Fulda, Germany P.O.Box 1209
D-36035 Fulda, Germany
Phone: 49-661-6003-321; Telefax: 49-661-6003-607
Заявитель
Юр. адрес: 113452, г. Москва, Азовская ул. д. 35, к. 3
Факт. адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр. 5
Тел.: (495) 961-32-44; 954-11-10; 954-15-66
Факс.: (495) 954-69-06
http://www.jumo.ru; E-mail: jumo@jumo.ru
Испытательный центр
Адрес: Москва, 119361, Россия, ул. Озерная, д.46 тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66 e-mail: office@vniims.ru
Приборы используются для работ с промышленными печами, лабораторными установками, аппаратами для переработки пластмасс, в приборостроении и т.д.
Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON 500/501 тип 703570/80, cTRON 16/08/04 тип 702071/72/74 являются микропроцессорными программируемыми приборами, принцип работы которых состоит в точном измерении входного сигнала, преобразовании в унифицированный сигнал или иную физическую величину и подачи его на микроконтроллер. Далее сигнал линеаризуется в соответствии с номинально статической характеристикой первичного преобразователя и отражается на светодиодном индикаторе в цифровом виде. Управление исполнительными устройствами осуществляется в зависимости от программы в памяти микроконтроллера и установок, вносимых пользователем.
На лицевой панели приборов расположены светодиодные индикаторы. Индикаторы отображают текущие значения измеряемой величины, а также вносимые пользователем при помощи кнопок управления пределы регулирования; тип задаваемого входного сигнала; коэффициенты пропорционально-интегрально-дифференциального (ПИД) регулирования; верхний и нижний пределы диапазонов величин; преобразованных в унифицированный сигнал.
Все параметры и установки сохраняются в энергонезависимой памяти при отключении питания прибора.
Приборы, относящиеся к одной модели, но к разным типам отличаются геометрическими размерами корпуса и эргономикой управляющих клавиш.
Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44 имеют 7-сегментный индикатор для отображения действительного и заданного значения или ведения диалога в режиме программирования. Для конфигурации используются три клавиши. Установка параметров включается динамически и после двух секунд без нажатия клавиш значение автоматически устанавливается.
Стандартная функция самооптимизации по нажатию клавиши определяет оптимальные размеры регулятора. Кроме этого в основной версии прибора имеется функция линейного изменения с настраиваемым градиентом. Все регуляторы можно использовать в качестве двухпозиционных с предельным компаратором или в качестве
трехпозиционных. В них записаны функции линеаризации стандартных измерительных датчиков. Степень защиты с лицевой стороны соответствует IP65, с задней стороны- IP20.

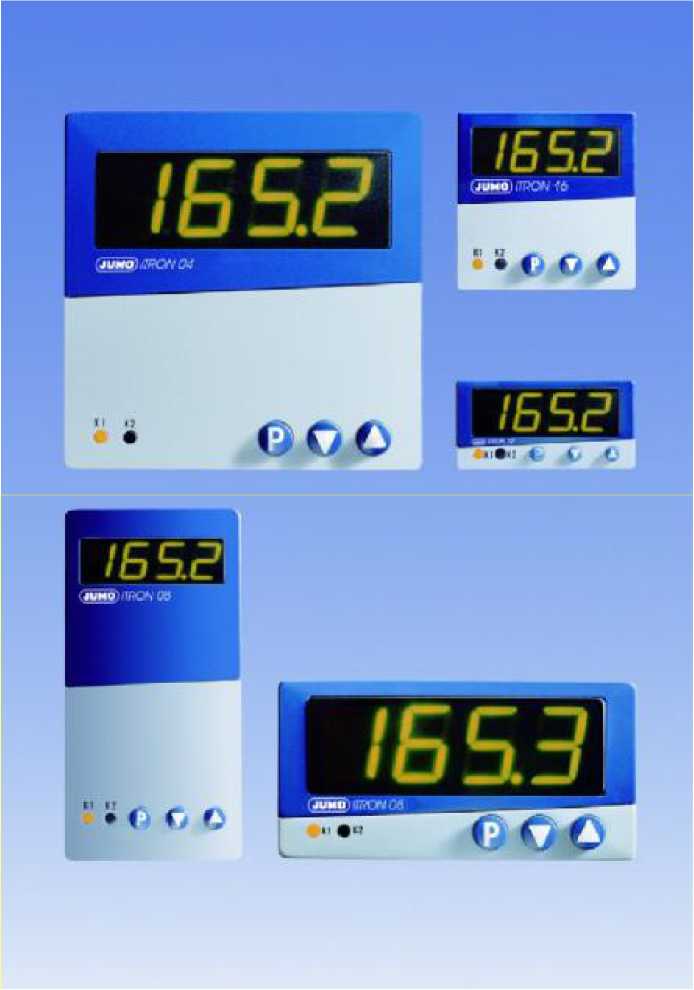

Рисунок 1 - Внешний вид регуляторов-измерителей iTRON 04/08/16/32
тип 702040/41/42/43/44
Регуляторы-измерители iTRON DR 100 тип 702060 поставляются в зависимости от выбора с одним реле (переключающий контакт) или с двумя реле (замыкающие контакты).
К трем входам измерительных устройств произвольной конфигурации можно подключать термопреобразователь сопротивления, термоэлементы, датчики с выходным сигналом силы или напряжения постоянного тока Результаты линеаризации обычного измерительного датчика сохраняются в памяти.
Для индикации действительного и заданного значений или ведения диалога имеется двухстрочный буквенно-цифровой жидкокристаллический дисплей.
Установка параметров организована динамичным образом, и значение принимается автоматически через две секунды.
Функция автоматической оптимизации в серийной модели определяет оптимальные параметры регулирования по простому нажатию клавиши.
В стандартном варианте исполнения имеется также линейная функция с насыщением с возможностью настройки градиентов, а также функция таймера.
Регулятор iTRON DR 100 может применяться в качестве двухпозиционного регулятора с компаратором предельных состояний или в качестве трехпозиционного регулятора.

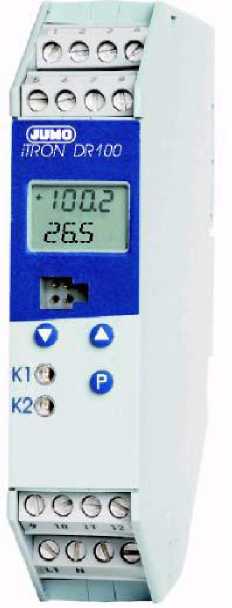

Рисунок 2 - Внешний вид регуляторов-измерителей iTRON DR 100 тип 702060
Регуляторы-измерители dTRON 304/308/316 тип 703041/42/43/44 имеют жидкокристаллический высококонтрастный многоцветный экран для отображения действительного и заданного значений, а также комментариев оператора, содержит два четырехразрядных 7-сегментных дисплея, два одноразрядных 16-сегментных дисплея, дисплей для отображения текущего заданного значения, шесть индикаторов переключения положения и индикаторы для отображения единицы измерения, функции рампы и режима ручного управления.
Управление прибором осуществляется с помощью четырех кнопок.
Приборы могут работать как 2-позиционные, 3-позиционные, 3-позиционные шаговые или непрерывные регуляторы. Программное обеспечение предусматривает наличие программной функцию или функции рампы, переключение набора параметров, два способа автонастройки (самооптимизация), математический и логический модуль, а также 4 предельных компаратора.
Прибор содержит таблицы линеаризации обычных типов датчиков, можно запрограммировать собственную таблицу линеаризации.
Для интегрирования прибора в сеть можно использовать последовательный интерфейс RS422/485 или Profibus-DP.

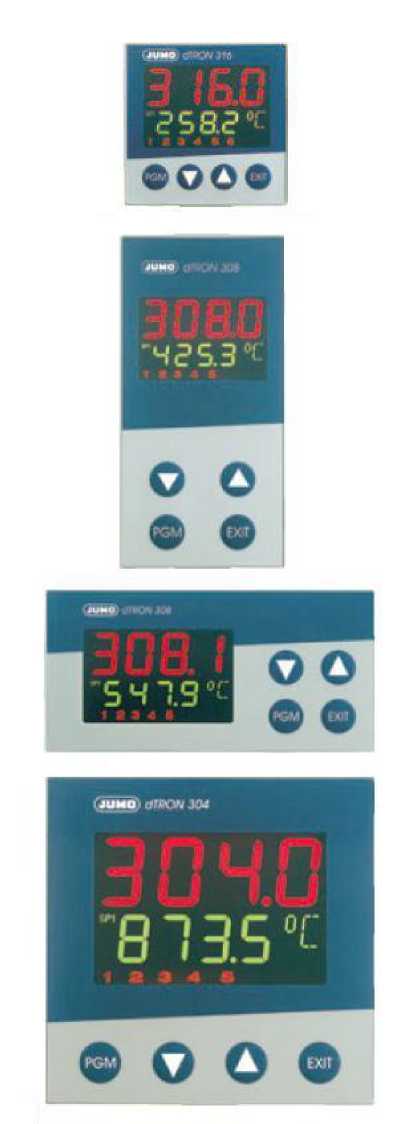

Рисунок 3 - Внешний вид регуляторов-измерителей dTRON 304/308/316 тип 703041/42/43/44
Регуляторы-измерители DICON 500/501 тип 703570/80 имеют два четырехразрядных 7-сегментных дисплея, пять или восемь светодиодов для индикации коммутационных положений и режимов, один восьмиразрядный матричный дисплей, а также шесть кнопок для управления и конфигурирования. В качестве дополнительных функций предусмотрены самооптимизация, переключение наборов параметров и до восьми предельных компараторов. Линеаризации стандартных датчиков измеряемых величин записаны в память, возможно программирование таблицы линеаризации по данным Пользователя. С помощью математического модуля регулятор процесса можно приспособить для выполнения различных задач.
Через последовательный интерфейс приборы могут интегрироваться в сеть или расширяться с помощью внешней релейной группы.

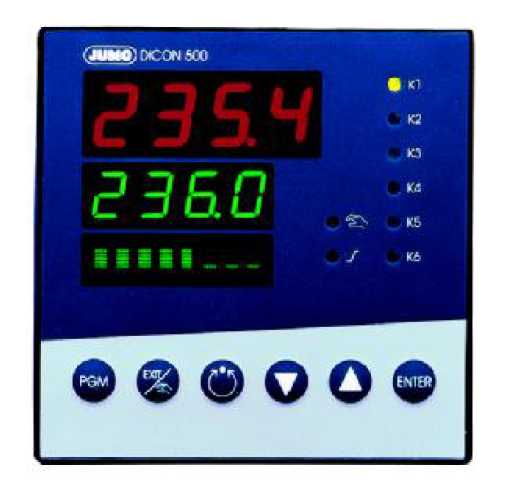

Рисунок 3 - Внешний вид регуляторов-измерителей DICON 500/501 тип
703570/80
В регуляторах-измерителях cTRON 16/08/04 тип 702071/72/74 для отображения действительных и заданных значений во всех конструкциях имеются два 7-ми сегментных, жидкокристаллических дисплея с разными цветами отображения показаний (зелёный, красный). Дополнительно прибор содержит 7 светодиодов для отображения положения включения, ручного управления, линейно-нарастающей функции и режима таймера. Управление прибором осуществляется с помощью четырех кнопок на лицевой панели.
В зависимости от исполнения устройство может работать как 2-позиционный, 3-позиционный, 3-позиционный шаговый или непрерывный регулятор. В базовую модель уже включена функция самооптимизации, функция рампы с установкой градиента, ручной режим, функция задержки при включении в сеть, 2 предельных компаратора, функция таймера, а также сервис счетчик.
Каждый прибор содержит универсальный вход измерительной системы для термопреобразователя сопротивления, термоэлемента и унифицированных сигналов (ток, напряжение); прибор содержит таблицы линеаризации более 20-и измерительных датчиков. Все типы регуляторов могут быть оснащены максимально двумя двоичными входами, одним логическим выходом и двумя релейными выходами. Исходя из этого, каждый тип регулятора может быть поставлен в компоновке с третьим выходом реле или с одним аналоговым выходом.
Через дополнительный интерфейс RS485 приборы могут быть объединены в коммуникационный протокол связи (Modbus).

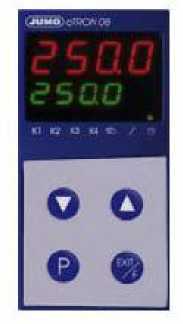

Рисунок 4 - Внешний вид регуляторов-измерителей cTRON 16/08/04
тип 702071/72/74
Основные метрологические и технические характеристики контроллеров указаны в таблице 2.
Таблица 2 - Основные метрологические характеристики приборов
Модель прибора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемого температурного коэффициента |
DICON 500/501 тип 703570/80 |
Вход для термопреобразователей сопротивления: Pt100, (2-х, 3-х проводное соединение) Pt50, Pt500, Pt1000 (2-х, 3-х проводное соединение) Cu50 (2-х и 3-х проводное соединение) Ni100 (2-х и 3-х проводное соединение) |
-200...+850 °C -200...+850 °C -50.+200 °C -60...+180 °C |
± 0,05 ± 0,1 ± 0,1 ± 0,05 |
± 50 млн-'/°C |
Продолжение таблицы 2
Тип прибора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемого температурного коэффициента | ||
DICON 500/501 тип 703570/80 |
& к о S а ~ о и н о И К ся к НН нН 4 о X В |
L: J: T: K: E: N: S: R: B: |
-200.+800 °C -200.+1200 °C -200.+400 °C -200.+1372 °C -200.+910 °C -100.+1300 °C -50.+1768 °C -50.+1768 °C +300.+1820 °C |
± 0,251,2 |
± 100 млн^/'’C | |
Вход для унифицированных сигналов |
0.10 В, -10.+10 В, -1.+1 В, 0.+1 В, 0.+100 мВ, -100...+100 мВ, |
± 0,05 |
± 100 млн 1/°C | |||
4.20 мА, 0.20 мА, (для типа 703570) |
± 0,1 ± 0,1 | |||||
4.20 мА, 0.20 мА, (для типа 703580) |
± 0,05 ± 0,05 | |||||
iTRON DR 100 тип 702060 |
Вход для термопреобразователей сопротивления: Pt100, Pt1000 (2-х и 3-х проводное соединение) |
-200.+850 °C |
± 0,1 |
± 50 млн-'/°C' | ||
& к о S Ои о н ч 4 .. W- « й- ° А с к m н |
L: J: T: K: N: S: R: B: |
-200.+800 °C -200.+1200 °C -200.+400 °C -200.+1372 °C -100.+1300 °C 0.+1768 ° C 0.+1768 ° C +300.+1820 °C |
± 0,41,2 |
± 100 млн^/'’C |
Продолжение таблицы 2
Тип прибора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемого температурного коэффициента | |
iTRON DR 100 тип 702060 |
Вход для унифицированных |
4...20 мА 0...20 мА |
± 0,1 |
± 100 млн-1/°С | |
сигналов |
0.10 В 2.10 В |
± 0,1 | |||
dTRON 304/308/316 |
3-/4-пров. |
2-пров. | |||
тип | |||||
703041/42/ 43/44 |
Вход для термопреобразователей сопротивления: Pt100 (2-х, 3-х, 4-х |
-200.+850 °C |
± 0,05 |
± 0,1 |
± 50 млн-1/°С |
проводное соединение) Pt500 (2-х, 3-х, 4-х |
-200.+850 °C |
± 0,2 |
± 0,4 |
± 100 млн-1/°С | |
проводное соединение) Pt1000 (2-х, 3-х, 4-х |
-200.+850 °C |
± 0,1 |
± 0,2 |
± 50 млн-1/°С | |
проводное соединение) | |||||
Вход для термопар типов: L: J: T: K: E: N: S: R: B: |
-200.+800 °C -200.+1200 °C -200.+400 °C -200.+1372 °C -200.+1000 °C -200.+1300 °C 0.+1768 °C 0.+1768 °C +300.+1820 °C |
± 0,251,3 |
± 100 млн-1/°С |
Продолжение таблицы 2
Тип прибора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемого температурного коэффициента |
dTRON 304/308/316 тип 703041/42/ 43/44 |
Вход для унифицированных сигналов |
0(2)...10В, 0.1 В, (0)4.20 мА, 0.50 мА (АС, f=50 Гц) |
± 0,05 ± 0,05 ± 0,05 ± 1,0 |
± 100 млн-1/°С |
4.20 мА 0.20 мА |
± 0,1 |
± 100 млн-1/°С | ||
Вход для потенциометра |
100.10 000 Ом |
± 0,5 |
± 100 млн-1/°С | |
iTRON 04/08/16/32 тип 702040/41/ 42/43/44 |
Вход для термопреобразователей сопротивления: Pt100 (2-х и 3-х провод. Соединение) Pt1000 (2-х и 3-х проводное соединение) |
-200.+850 °C -200.+850 °C |
± 0,1 ± 0,1 |
± 50 млн-1/°С |
Вход для термопар типов: L: J: T: K: N: S: R: B: |
-200.+800 °C -200.+1200 °C -200.+400 °C -200.+1372 °C -200.+1300 °C 0.+1768 °C 0.+1768 °C +300.+1820 °C |
± 0,41,3 |
± 100 млн-1/°С | |
Вход для унифицированных сигналов |
0.10 В, 2.+10 В44, 0.+1 В4, 0,2.+1 В, 4.20 мА, 0.20 мА, |
± 0,1 |
± 100 млн-1/°С |
Окончание таблицы 2
Тип прибора |
Тип входа |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемого температурного коэффициента | |
cTRON 16/08/04 тип 702071/ 72/74 |
3-х пров. |
2-х пров. | |||
Вход для термопреобразователей сопротивления: Pt100 (2-х и 3-х провод. соединение) Pt1000 (2-х и 3-х проводное соединение) |
-200...+850 °C -200...+850 °C |
± 0,1 |
± 0,4 ± 0,2 |
± 50 млн-1/°С | |
Вход для термопар типов: L: J: T: K: E: N: S: R: B: |
-200.+800 °C -200.+1200 °C -200.+400 °C -200.+1372 °C -200.+900 °C -100.+1300 °C 0.+1768 °C 0.+1768 °C +300.+1820 °C |
± 0,251,3 |
± 100 млн-1/°С | ||
Вход для унифицированных сигналов |
0 (2).10 В 0 (4).20 мА |
± 0,1 ± 0,1 |
± 100 млн-1/°С |
Примечания:
-
1) НСХ термопар по ГОСТ 8.585-2001;
-
2) Погрешность канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100) ± 1 °C.
-
3) С учетом погрешности канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100)
-
4) Опция только для типа 702040/41 с 2 релейными выходами;
-
5) Погрешность аналоговых выходов не нормируются.
Рабочие условия применения указаны в таблице 3.
Таблица 3 - Рабочие условия применения приборов
Тип прибора |
Температура рабочих условий применения, °С |
Влажность, % (без конденсации влаги) |
Температура хранения, °С |
iTRON 04/08/16/32 тип 702040/41/42/43/44 |
от 0 до 55 |
75 |
от минус 40 до 70 |
iTRON DR 100 тип 702060 |
от 0 до 55 |
75 |
от минус 30 до 70 |
dTRON 304/308/316 тип 703041/42/43/44 |
от 0 до 55 |
90 |
от минус 40 до 70 |
DICON 500/501 тип 703570/80 |
от минус 5 до 55 |
90 (95 для DICON 500 тип 703570) |
от минус 40 до 70 |
с-TRON 16/08/04 тип 702071/72/74 |
от минус 5 до 55 |
90 |
от минус 40 до 70 |
Напряжение питания по выбору:
- от 110 до 240 В от от 48 до 63 Гц или
источника
переменного
тока
частотой
или
постоянного
тока
частотой
от 48
от 48
-
- от 20 до 30 В от источника переменного до 63 Гц (в зависимости от типа прибора) или
-
- от 20 до 53 B от источника переменного до 63 Гц (в зависимости от типа прибора) или
-
- от 10 до 18 В от источника постоянного тока (в зависимости от типа прибора).
или
постоянного
тока
частотой
Масса, габаритные размеры и потребляемая мощность - в зависимости от типа прибора.
