Наименование

Обозначение

Кол-во

Примечание

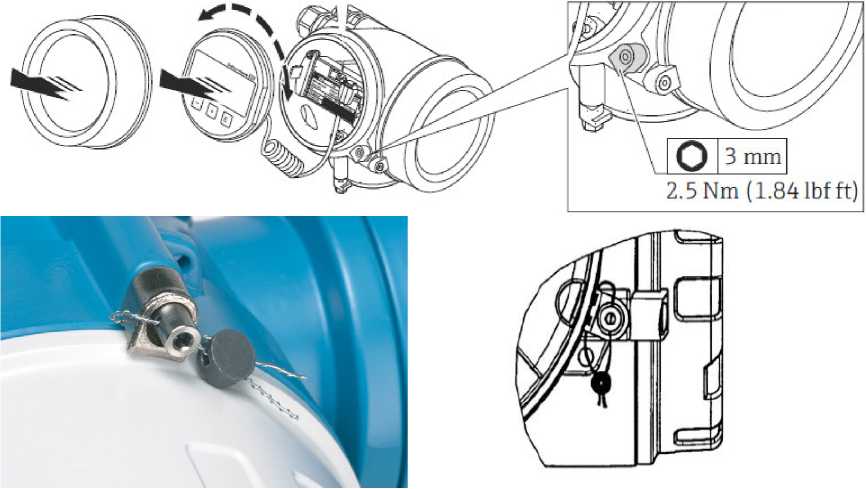

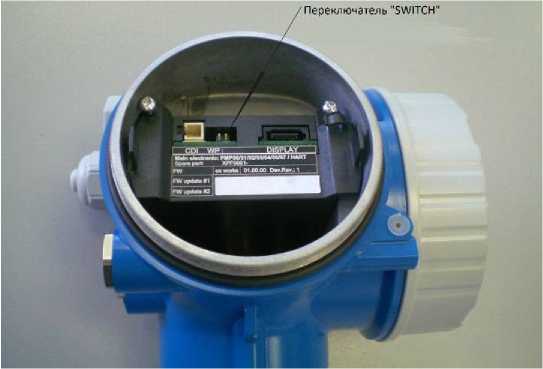

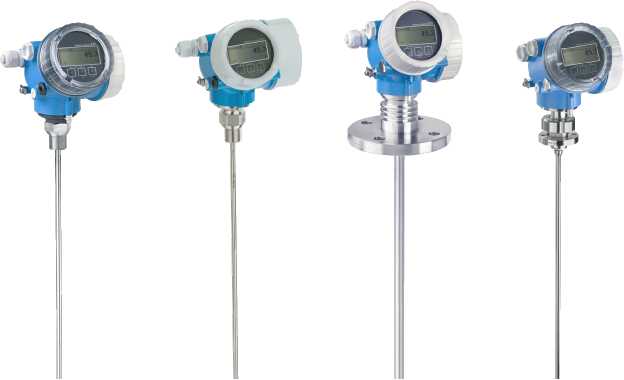

1.Уровнемер

Levelflex FMP50

(51/52/53/54/55/

56/57)

1 шт.

В соответствии с заказом

2.Комплект ЗИП

В соответствии с заказом

3.Вспомогательные принадлежности

(по заказу):

• - козырек защитный;

• - крышка защитная;

• - бобышки приварные;

• - переходники конусные;

• - шайба центрирующая PEEK, PFA;

• - набор монтажный для крепления зонда:

(04 мм),

(06 мм);

• - барьер безопасности с гальванической развязкой KFD2-HLC-x1.D.2W;

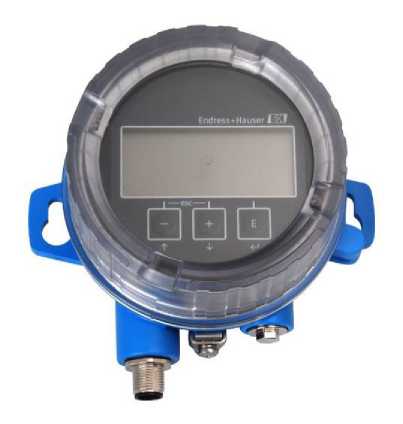

• - выносной блок индикации и управления;

• - комплект кабелей;

• - кронштейн для монтажа на трубе; периферийные устройства;

• - камера уровнемерная выносная

71132019

71041379

71041381 71041383

52014251;52014252

52014253;52014254

71069064; 71069065

52014249 52014250 HMX50

FHX50

71041382 FXAxxx

В соответствии с заказом

4.Компакт - диск с сервисной программой FieldCare или DeviceCare

1 шт.

5.Руководство по эксплуатации (по 1 экз. на партию до 20 шт.)

1 экз.

Для соответствующего исполнения уровнемера

6.Паспорт

1 экз.

7.Методика поверки

1 экз.

Исполнение уровнемера

FMP50

FMP51

FMP52

FMP53

Исполнение зонда

тросовое

стержневое

тросовое

стержневое

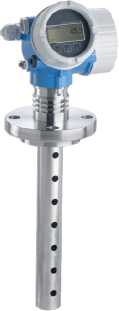

коаксиальное

тросовое

стержневое

стержневое

Рабочая среда

Жидкости

Жидкости и сыпучие продукты

Жидкости, в том числе коррозионные и пищевые

Жидкости, в том числе пищевые и фармацевтические

Диапазон измерений уровня*, м

Стандартное исполнение

от Одо 12

от 0 до 4

от 0 до 45

от 0 до 10

от 0 до 6

от 0 до 45

от 0 до 4

от 0 до 6

Специальное исполнение

-

от Одо 10

-

-

от 0 до 10

-

от 0 до 10

-

Диапазон измерений уровня границы раздела жидкостей*, м

от 0,06 до

10

от 0,06 до 10

Пределы основной допускаемой абсолютной по-грешности измерений уровня при расстоянии до поверхности продукта LN, мм

LNmin < LN <

0,2 м

±30

±30

±30

±2

±30

±30

±30

0,2 м < LN <

LNmax

±2

±2 (при

LN<15 м)

±2

±2

±2 (при

LN<15 м)

±2

±2

±10 (при

LN>15m)

±10 (при

LN>15m)

Пределы основной допускаемой абсолютной погрешности измерений уровня границы раздела жидкостей при расстоянии до поверхности границы раздела фаз LM, мм

LMmin < LM

< 0,5 м

±20 (при толщине слоя верхнего продукта не менее 100 мм)

±20 (при толщине слоя верхнего продукта не менее 100 мм)

0,5 м < LM <

LMmax

±10

±10

Дополнительная погрешность от изменений температуры окружающей среды

0,6 мм/10 К

Исполнение уровнемера

FMP50

FMP51

FMP52

FMP53

Рабочая температура**, °C (в месте монтажа на резервуаре)

от -20 до +80

от -50 до +200

от -50 до +200

от-20 до+150

Рабочее давление, МПа (бар)

от -0,1 до 0,6 (от -1 до

6)

от -0,1 до 4 (от -1 до 40)

от -0,1 до 4 (от -1 до

40)

от-0,1 до 1,6

Количество разрядов индикатора

6

Температура окружающего воздуха, °C

от -40 до +80, от -50, -60 - по индивидуальному заказу, для моделей с местным дисплеем до +70

Выходной сигнал

4...20 мА, HART, Profibus-PA+PFS, Foundation Fieldbus+PFS, Modbus, другие варианты - по запросу

Электропитание

10,4 ... 48 В пост, тока, 90 ... 253 В пер. тока или по сигнальной цепи; другие варианты - по запросу

Температура транспортирования и хранения, °C

от -40 до +80, от -50, -60 - по индивидуальному заказу

Г абаритные размеры корпуса преоб-разователя, не более, мм:

для корпуса GT18

170 х 144 х 176

для корпуса GT19, GT20

170 х 163 х 178

Масса без фланцев и зонда, не более, кг:

для корпуса

GT18

5

для корпуса GT19, GT20

2

• * Диапазон измерений определяется типом зонда, измеряемой средой и особенностями места установки

• * * Диапазон рабочих температур измеряемого продукта определяется материалами уплотнений

Исполнение уровнемера

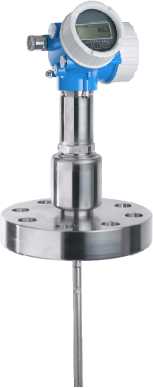

FMP54

FMP55

FMP56

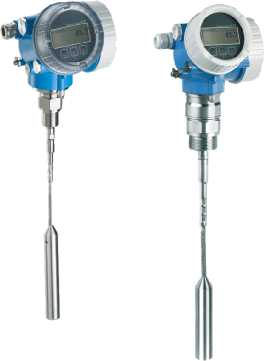

FMP57

Исполнение зонда

тросовое

стержневое

коаксиальное

тросовое

стержневое

коаксиальное

тросовое

тросовое

стер жне-вое

Рабочая среда

Жидкости

Жидкости

Сыпучие продукты

Диапазон измерений уровня*,м

Стандартное исполнение

от 0 до 45

от Одо 10

от 0 до 6

от 0 до 10

от 0 до 4

от 0 до 6

от 0 до 12

от 0 до 45

от 0 до 4

Специальное исполнение

-

-

от 0 до 10

-

от Одо 10

от 0 до 10

-

-

-

Диапазон измерений уровня границы раздела жидкостей*, м

от 0,06 до 10

от 0,06 до 10

Пределы основной допускаемой абсолютной по-грешности измерений уровня при расстоянии до поверхности продукта LN, мм

LNmin < LN <

0,2 м

±30

±30

±2

±30

±30

±30

±30

±30

±30

0,2 м < LN <

LNmax

±2(при LN<15m)

±2

±2

±2

±2

±2

±2

±2 (при

LN<15)

±2

±10 (при

LN>15m)

±10 (при

LN>15)

Пределы основной допускаемой абсолютной погрешности измерений уровня границы раздела жидкостей при расстоянии до поверхности границы раздела фаз LM, мм

LMmin < LM

< 0,5 м

±20 (при толщине слоя верхнего продукта не менее 100 мм)

±20 (при толщине слоя верхнего продукта не менее 100 мм)

-

-

-

0,5 м < LM <

LMmax

±10

±10

Дополнительная погрешность от изменений температуры окружающей среды

0,6 мм/10 К

Исполнение уровнемера

FMP54

FMP55

FMP56

FMP57

Рабочая температура*, °C (в месте монтажа на резервуаре)

от -196 до +450

от -50 до +200

от -40 до +120

от -40 до +185

Рабочее давление, МПа (бар)

от -0,1 до 40 (от -1 до 400)

от -0,1 до 4 (от -1 до 40)

от -0,1

ДО 1,6 (от -1 до 16)

от-0,1 до 1,6 (от-1 до 16)

Кол-во разрядов индикатора

6

Температура окружающего воздуха, °C

от -40 до +80, от -50, -60 - по индивидуальному заказу, для моделей с местным дисплеем до +70

Выходной сигнал

4. ..20 мА, HART, Profibus-PA, Foundation Fieldbus, другие варианты - по запросу

Электропитание

10,5 ... 32 В пост, тока, 90 ... 250 В пер. тока или по сигнальной цепи; другие варианты - по запросу

Температура транспортирования и хранения, °C

от -40 до +80, от -50, -60 - по индивидуальному заказу

Габаритные размеры корпуса преобразователя, не более, мм:

для корпуса

GT18

170 х 144 х 176

для корпуса GT19, GT20

170 х 163 х 178

Масса без фланцев и зонда, не более, кг:

для корпуса

GT18

5

для корпуса GT19, GT20

2

• * Диапазон измерений определяется типом зонда, измеряемой средой и особенностями места установки

• * * Диапазон рабочих температур измеряемого продукта определяется материалами уплотнений

Исполнение уровнемера

FMP50

FMP51

FN

IP52

FMP53

Исполнение зонда

тросовое

стержневое

тросовое

стержневое

коаксиальное

тросовое

стержневое

стержневое

Диапазон измерений уровня*, м

Стандартное исполнение

от 0 до 12

от 0 до 4

от 0 до 45

от Одо 10

от 0 до 6

от 0 до 45

от 0 до 4

от 0 до 6

Специальное

исполнение

-

от 0 до 10

-

-

от 0 до 10

-

от 0 до 10

-

Диапазон измерений уровня границы раздела жидкостей*, м

-

от 0,06 до 10

от 0,06 до 10

-

Пределы основной допускаемой абсо-лютной погрешности измерений уровня при расстоянии до поверхности продукта LN**, мм

LNmin < LN <

0,2 м

±45

±45

±45

±3

±45

±45

±45

0,2 м < LN <

LNmax

±3

±3 (при LN<15 м)

±3

±3

±3 (при LN<15 м)

±3

±3

±15 (при

LN>15m)

±15 (при

LN>15m)

Пределы основной допускаемой абсолютной погрешности измерений уровня границы раздела жидкостей при расстоянии до поверхности границы раздела фаз LM**, мм

LMmin < LM <

0,5 м

±30 (при толщине слоя верхнего продукта не менее 100 мм)

±30 (при толщине слоя верхнего продукта не менее 100 мм)

0,5 м < LM <

LMmax

±15

±10

Исполнение уровнемера

FMP54

FMP55

FMP56

FMP57

Исполнение зонда

тросовое

стержневое

коаксиальное

тросовое

стержневое

коаксиальное

тросовое

тросовое

стержневое

Диапазон измере-ний уровня*, м

Стандартное исполнение

от Одо 45

от 0 до 10

от 0 до 6

отО до 10

от 0 до 4

от 0 до 6

от 0 до 12

от 0 до 45

от 0 до 4

Специальное

исполнение

-

-

от 0 до 10

-

от Одо 10

от 0 до 10

-

-

-

Диапазон измерений уровня границы раздела жидкостей*, м

от 0,06 до 10

от 0,06 до 10

-

Пределы основной допускаемой абсо-лютной погрешности измерений уровня при расстоянии до поверхности продукта LN, мм

LNmin < LN <

0,2 м

±45

±45

±3

±45

±45

±45

±45

±45

±45

0,2 м < LN <

LNmax

±3 (при LN<15m)

±3

±3

±3

±3

±3

±3

±3 (при

LN<15)

±3

±15 (при

LN>15m)

-

-

-

-

-

-

±15 (при

LN>15)

-

Пределы основной допускаемой абсо-лютной погрешности измерений уровня границы раздела жидкостей при расстоянии до поверхности границы раздела фаз LM, мм

LMmin < LM

< 0,5 м

±30 (при толщине слоя верхнего продукта не менее 100 мм)

±30 (при толщине слоя верхнего продукта не менее 100 мм)

-

-

-

0,5 м < LM <

LMmax

±15

±15

-

-

-
