Сведения о средстве измерений: 72322-18 Уровнемеры микроволновые бесконтактные

Номер по Госреестру СИ: 72322-18
72322-18 Уровнемеры микроволновые бесконтактные
(Micropilot S)

Назначение средства измерений:
Уровнемеры микроволновые бесконтактные Micropilot S (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей (в т.ч. нефтепродуктов, сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов), вязких жидких масс в резервуарах, сосудах и аппаратах различного типа при ведении учетных операций и при технологическом учете.

сертификация программного обеспечения
Внешний вид. Уровнемеры микроволновые бесконтактные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 1
Внешний вид. Уровнемеры микроволновые бесконтактные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 2
Внешний вид. Уровнемеры микроволновые бесконтактные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 3
Внешний вид. Уровнемеры микроволновые бесконтактные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 4
Внешний вид. Уровнемеры микроволновые бесконтактные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 5

Общие сведения

Дата публикации - 30.11.2022
Срок свидетельства - 06.09.2028
Номер записи - 168525
ID в реестре СИ - 491300
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Micropilot S FMR540, Micropilot S FMR532, Micropilot S, Micropilot FMR6x, FMR540, FMR532, -,

Производитель

Изготовитель - Фирма "Endress+Hauser SE+Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 10
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1616 дн.

Наличие аналогов СИ: Уровнемеры микроволновые бесконтактные (Micropilot S)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
72322-18 Уровнемеры микроволновые бесконтактные (Micropilot S)
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
52031-12 Уровнемеры радиоволновые (РДУ3)
Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва)

Все средства измерений Акционерное общество «Альбатрос» (АО «Альбатрос»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
17575-09
29.08.2024
Преобразователи измерительные давления и уровня, Waterpilot
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных
27516-09
03.06.2024
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
41560-09
29.08.2024
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD)
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля)
43650-10
01.11.2024
Преобразователи измерительные давления и уровня, Deltapilot
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля)
69235-17
14.11.2027
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет
70880-18
23.04.2023
Преобразователи давления измерительные, Deltabar FMD71, Deltabar FMD72
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет
55965-13

Уровнемеры микроволновые, Micropilot FMR5*
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет
71745-18
09.07.2028
Уровнемеры микроволновые бесконтактные, Micropilot NMR8x
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет
72322-18
06.09.2028
Уровнемеры микроволновые бесконтактные, Micropilot S
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет
66883-17
09.03.2027
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет
17672-08
05.03.2023
Уровнемеры микроволновые, Micropilot M, Micropilot S
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
2 года
17670-13
05.03.2028
Уровнемеры ультразвуковые, Prosonic M, Prosonic S
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
2 года
47249-16
28.06.2026
Уровнемеры микроимпульсные, Levelflex FMP5*
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет.
76234-19
20.09.2024
Системы измерительные для резервуаров, Tank Gauging
Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ )
ОТ
МП
5 лет

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры радиоволновые (РДУ3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • FMR540
  • 4 0 4 0 4 0 4
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • -
  • Micropilot S
  • 2 0 2 0 2 0 2
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • 4 0 0 0 0 0 0
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • Micropilot S FMR532
  • Micropilot S FMR540
  • 2 2 0 0 2 2 0
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • -
  • 1 0 1 0 1 0 1
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • FMR540
  • 2 2 0 0 2 2 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Micropilot FMR6x
  • Micropilot S
  • 6 3 3 0 6 3 3
    ФБУ "Брянский ЦСМ"
    (RA.RU.311364)
    РСТ
  • Micropilot S FMR540
  • 1 0 1 0 1 0 1
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • FMR532
  • 2 0 2 0 2 0 2
    ООО НПП "ИМЦ"
    (RA.RU.314585)
  • Micropilot S FMR540
  • 2 2 0 0 2 2 0

    Стоимость поверки Уровнемеры радиоволновые (РДУ3)

    Организация, регион Стоимость, руб Средняя стоимость
    ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
    Республика Татарстан
    12000 9184
    ФБУ Тюменский ЦСМ
    Тюменская область
    10499 9184
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    1575 9184
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    12663 9184

    Программное обеспечение

    Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

    Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

    Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

    Наименование ПО имеет структуру X.Y.Z, где:

    X - идентификационный номер Firmware обозначается 01;

    Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

    Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) не влияет на функциональность и метрологические характеристики уровнемера.

    Идентификационные данные программного обеспечения системы представлены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    FMR5xx

    Номер версии (идентификационный номер) ПО

    не ниже 01.yy.zz

    Цифровой идентификатор ПО

    не отображается

    В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус уровнемера заводским способом и/или на титульные листы эксплуатационной документации типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым бесконтактные Micropilot S

    ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

    ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия"

    ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний"

    Техническая документация фирмы

    Поверка

    Поверка

    осуществляется по документу МП 208-035-2018 "ГСИ. Уровнемеры микроволновые бесконтактные Micropilot S. Методика поверки", утвержденному ФГУП "ВНИИМС" 24.04.2018 г.

    Основные средства поверки:

    - рабочий эталон 1-ого разряда по ГОСТ 8.477-82 (уровнемерная поверочная установка по ГОСТ 8.321-2013);

    - рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компариро-ванная по МИ 1780-87.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

    Знак поверки наносится в паспорт или на свидетельство о поверке.


    Изготовитель

    Фирма Endress+Hauser SE+Co.KG, Германия,
    Адрес: Haupstrasse 1, D-79689 Maulburg, Germany
    Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
    E-mail: info@pcm.endress.com

    Заявитель

    Общество с ограниченной ответственностью "Эндресс+Хаузер" (ООО "Эндресс+Хаузер")
    ИНН 7718245754
    Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1, эт. 5
    Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
    E-mail: info@ru.endress.com

    Испытательный центр

    Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип измерения основан на определении времени прохождения электромагнитного сигнала от первичного преобразователя уровнемера к поверхности измеряемой среды и обратно. С использованием значения скорости распространения электромагнитного сигнала и данных настройки уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает значение уровня.

    Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя, смонтированных в герметичном корпусе.

    Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и функциональных возможностей электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1 и рис.2). Исполнение FMR540 предназначено для установки в открытом пространстве, резервуарах, аппаратах различной формы; FMR532 - для установки в волноводах (измерительных колодцах, выносных камерах и др.) в открытом пространстве, резервуарах, аппаратах различной формы, в том числе в измерительных трубах резервуаров с понтоном.

    Настройка уровнемера осуществляется на месте монтажа и/или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. Для настройки уровнемера с помощью компьютера может быть использовано сервисное программное обеспечение (ПО) FieldCare или DeviceCare.

    Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

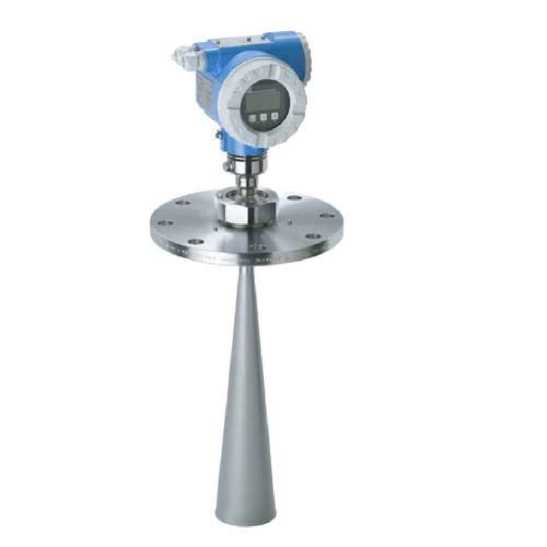

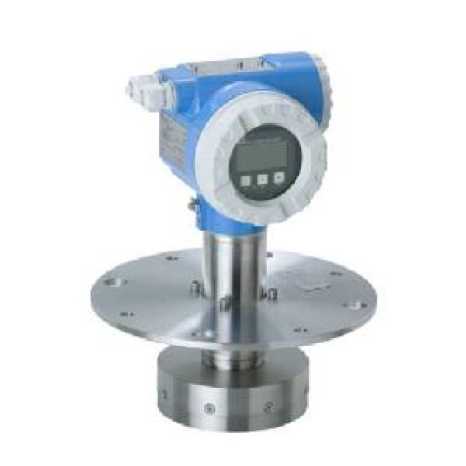

    Внешний вид уровнемеров приведен на рисунке 1.

    Внешний вид. Уровнемеры радиоволновые (РДУ3), http://oei-analitika.ru

    FMR540

    Рисунок 1 - Внешний вид уровнемеров микроволновых бесконтактных Micropilot S.

    Внешний вид. Уровнемеры радиоволновые (РДУ3), http://oei-analitika.ru

    FMR532

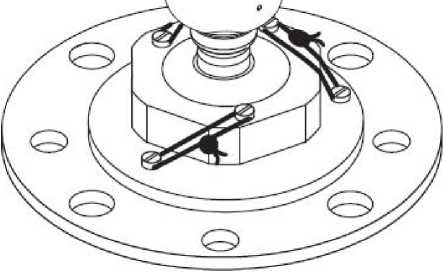

    Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню.

    Кроме того, предусмотрена блокировка клавиатуры одновременным нажатием клавиш и + zi + и, с помощью которой блокируется доступ ко всем операциям в меню прибора.

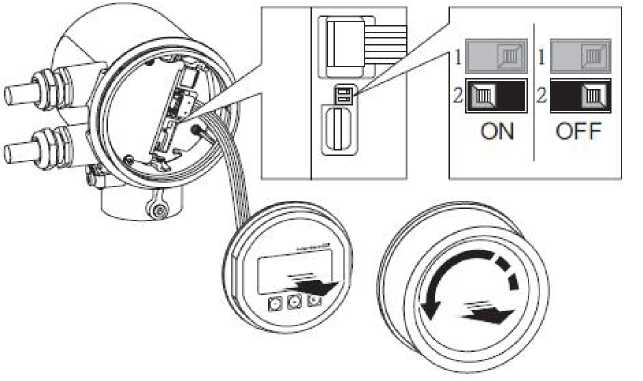

    В уровнемерах конструктивно предусмотрено наличие переключателя защиты от записи, расположенного внутри корпуса (рис. 2), который может иметь два состояния: "Off" ("Выключен") или "On" ("Включен"). Любое изменение настроек допустимо только тогда, когда переключатель защиты от записи имеет состояние "Включен". После модификации переключатель переводят в состояние "Выключен", такой статус переключателя гарантирует защиту от несанкционированного доступа.

    Для применения уровнемера в учетно-расчетных операциях переключатель может быть защищен знаком поверки в виде наклейки, также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рис. 3).

    Внешний вид. Уровнемеры радиоволновые (РДУ3), http://oei-analitika.ru
    Внешний вид. Уровнемеры радиоволновые (РДУ3), http://oei-analitika.ru

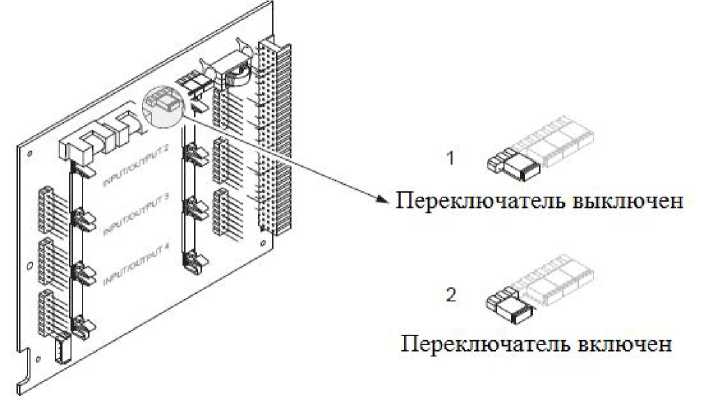

    Рисунок 2 - Переключатель защиты от записи

    Рисунок 3 - Схема пломбирования корпуса уровнемера

    Уровнемер может использоваться с устройством позиционирования для оптимального выравнивания луча радара по отношению к поверхности жидкости. В таком случае предусмотрено пломбирование, для того чтобы исключить ослабление устройства позиционирования (рис.4).

    Внешний вид. Уровнемеры радиоволновые (РДУ3), http://oei-analitika.ru

    Рисунок 4 - Пломбирование устройства позиционирования.

    При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок Й.


    Таблица 3

    Наименование

    Обозначение

    Количество

    Примечание

    Уровнемер   микровол

    новые бесконтактный

    Micropilot S FMR5xx

    1 шт.

    В соответствии с заказом

    Вспомогательные принадлежности

    518710-0020 - алюминиевая крышка с уплотнителем 52005643 - клеммный модуль 52026443 - дисплей

    1 комплект

    В соответствии с заказом

    Компакт-диск с сервисной программой

    DeviceCare

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Для соответствующего исполнения уровнемера, на партию

    Паспорт

    1 экз.

    Методика поверки

    МП 208-035-2018

    1 экз.

    На партию


    Таблица 2

    Наименование характеристики

    Значение

    Исполнение уровнемера Micropilot S

    FMR532

    FMR540

    Диапазон измерений*, м

    от 0 до 38

    от 0 до 40

    Пределы допускаемой абсо-

    Диапазон

    лютной погрешности измере-

    измерений, м

    ний уровня при расстоянии до

    от 0 до 30

    ±1; ±3**

    поверхности продукта, мм

    свыше 30

    ±3

    Рабочая температура, °С

    от -40 до +150

    от -40 до +200

    Рабочее давление, МПа (бар)

    от -0,1 до 2,5

    от -0,1 до 1,6

    (от -1 до 25)

    (от -1 до 16)

    Температура окружающего воздуха, °С

    от -40 до +80

    Выходной сигнал***:

    постоянного тока, мА

    от 4 до 20

    цифровой

    HART

    Электропитание***:

    напряжение постоянного тока, В

    от 16 до 36

    Температура транспортирования и хранения***, °С

    от -50 до +80

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Габаритные размеры корпуса, мм:

    длина

    162

    ширина

    150

    высота

    161

    Масса без фланцев, кг, не более

    7

    Средний срок службы, лет, не менее

    20

    Наработка на отказ, часов, не более

    130000

    Маркировка взрывозащиты

    0Ex ia IIC T6 Ga X

    *- определяется конструктивным исполнением антенны, датчика

    ** - в зависимости от кода прибора

    *** - другие варианты - по запросу.

    типом измеряемой среды и монтажом


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
