Номер по Госреестру СИ: 43650-10
43650-10 Преобразователи измерительные давления и уровня
(Deltapilot)
Назначение средства измерений:
Преобразователи измерительные давления и уровня Deltapilot (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - давления любых жидкостей или паст в унифицированный аналоговый токовый или в цифровые сигналы. Кроме того, преобразователи, в зависимости от модели и модификации, могут использоваться для измерения связанных с давлением величин: уровня и плотности жидкости.
Внешний вид.
Преобразователи измерительные давления и уровня
Рисунок № 1
Внешний вид.
Преобразователи измерительные давления и уровня
Рисунок № 2
Внешний вид.
Преобразователи измерительные давления и уровня
Рисунок № 3
Внешний вид.
Преобразователи измерительные давления и уровня
Рисунок № 4
Программное обеспечение
Программное обеспечение преобразователей измерительных давления и уровня Deltapilot состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software -метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Номер версии программного обеспечения имеет структуру X.Y.Z, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики прибора.
Наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению).
В преобразователях измерительные давления и уровня Deltapilot конструктивно предусмотрено наличие переключателя ? (рисунок 2), расположенного внутри корпуса. Любое изменение настроек возможно только тогда,
когда переключатель имеет состояние
«Включен» («on»). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние «Выключен» («off»).

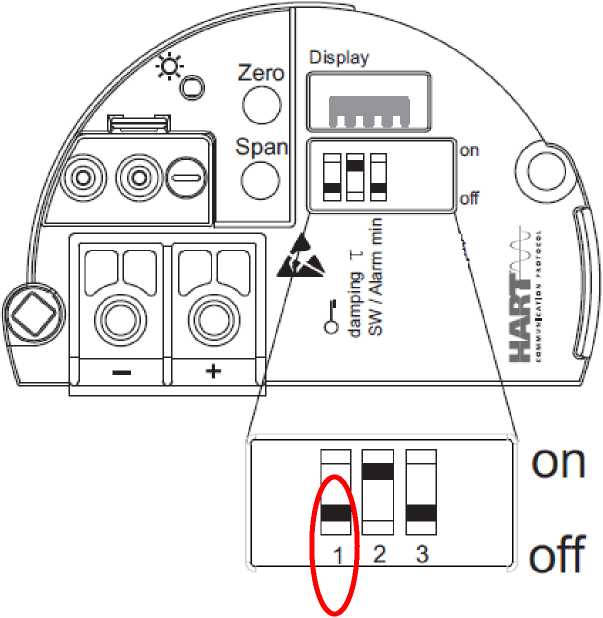

Рисунок 2 - Переключатель для защиты от несанкционированного доступа к настройкам преобразователей давления и уровня Deltapilot
Для применения преобразователя давления и уровня Deltapilot в учетно-расчетных операциях переключатель заклеивается маркой поверителя, также конструктивно
предусмотрено пломбирование корпуса пломбами надзорного органа (рисунок 3).

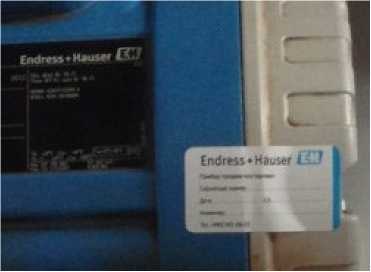

Рисунок 3 - Схема пломбирования корпуса преобразователя давления и уровня Deltapilot
Идентификационные данные программного обеспечения преобразователей давления и уровня Deltapilot приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО | |
Pressure S-platform HART | |
Pressure S-platform FF | |
Pressure S-platform PA | |
Pressure M-platform HART | |
Pressure M-platform FF | |
Pressure M-platform PA | |
Номер версии (идентификационный номер) ПО | |
02.yy.zz | |
04.yy.zz | |
04.yy.zz | |
01.yy.zz | |
01.yy.zz | |
01.yy.zz | |
Цифровой идентификатор ПО | |
нет доступа для отображения | |
нет доступа для отображения | |
нет доступа для отображения | |
нет доступа для отображения | |
нет доступа для отображения | |
нет доступа для отображения |
ПО имеет уровень защиты «Высокий» от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным давления и уровня DeltapilotПубликация МЭК 60770 «Методы выражения характеристик измерительных преобразователей промышленного применения»
Техническая документация фирмы «Endress+Hauser GmbH+Co.KG», Германия
Изготовитель
Фирма Endress+Hauser SE+Co.KG, ГерманияАдрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
E-mail: info.pcm@endress.com
Производственные площадки:
Endress+Hauser SE+Co.KG, Германия
Адрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
Endress+Hauser (Suzhou) Automation Instrumentation Co., Ltd., Китай
Адрес: 491 Su-Hong-Zhong-Lu, China-Singapore Industrial Park, Suzhou, Jiangsu Province, China
Тел.: +86 512 6258 9638, факс: +86 512 6275 1053
Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия
Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India
Тел.: +91 240 256 3800
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru; Web-сайт: www.vniims.ru
Преобразователи Deltapilot имеют однокамерное исполнение корпуса, выпускаются в двух исполнениях - М и S. Deitapilot M, в отличие от Deltapilot S, не имеет выходных сигналов Profibus PA и FOUNDATION Fieldbus.
Получение информации об измеренном значении возможно в виде индикации на ЖК дисплее, устанавливаемом по заказу на переносном пульте дистанционного управления (коммуникаторе) или на ПК.
Преобразователи Deltapilot состоят из электронного модуля, корпуса и чувствительного элемента, выполненного по запатентованной технологии «CONTITE» (condensation-free, watertight), исключающего проникновение влаги внутрь чувствительного элемента при возникновении конденсата. В зависимости от модели, преобразователь может иметь компактное (FMB50/70) или раздельное исполнение (погружного типа), причем чувствительный элемент может располагаться на конце жесткого стержня (FMB51) или гибкого троса (FMB52/53).
Измеряемое давление, подаваемое во входную камеру преобразователя, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал величиной от 4 до 20мА, частотно-модулированный (HART-протокол) или цифровой (Profibus PA и FOUNDATION Fieldbus). Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема преобразователя производит необходимую компенсацию, уменьшая тем самым погрешность измерений. Оригинальная конструкция измерительной ячейки позволяет значительно увеличить устойчивость измерительных преобразователей к перегрузкам, превышающим номинальное значение давления до 20-ти раз. Мембрана изготовлена из химически-стойкого материала Hastelloy C. По дополнительному заказу могут быть поставлены мембраны с золотым покрытием и с добавлением родия или платины.
Преобразователи Deltapilot относятся к «интеллектуальным» преобразователям и имеют следующие функции:
- самодиагностика сенсора и электроники;
- дистанционная перенастройка диапазонов измерений, а также использование внутренних или внешних клавиш настройки;
- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК;
- представление результатов измерений в любых единицах измеряемых параметров.
Преобразователи могут изготавливаться в простом и взрывозащищённом исполнении Ex ia.
Преобразователи Deltapilot могут применяться в различных отраслях промышленности (в том числе в пищевой промышленности) в системах управления технологическими процессами, при учетно-расчетных операциях, а также в автономном режиме.
FMB50
FMB51 FMB52
FMB53
FMB70

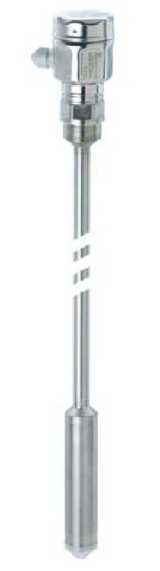

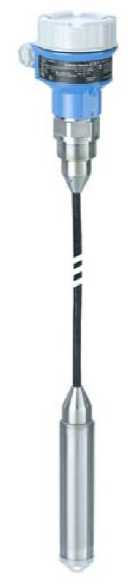

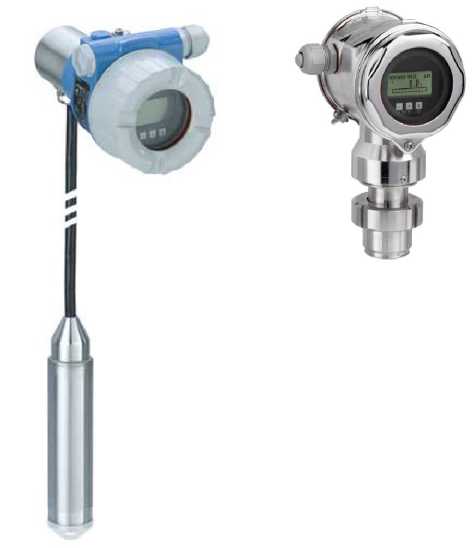

Рисунок 1 - Фотография общего вида средства измерений
Таблица 3 -
Наименование |
Обозначение |
Кол-во |
Примечание |
1 Преобразователь давления и уровня |
FMB50,FMB51, FMB52, FMB53, FMB70 |
1 |
В соответствии с заказом |
2 Комплект монтажных принадлежностей:
|
71125862, 7111421*, 7110764* , 71102216, 52024612 7111417*, 7111420*, 7111416*, 52006262, 5201017*, 52024469 52002041, 52011899 71114212, 52005984, 52020762 52010285, 7104388*, 71070738 52002449, 710927**, 52006263, 5202076* 7104226*, 52020440, 71020596 5202700*, 520282**, 7109270*, 520204**, 71002774, 7100281*, 71206965 71103406, 7102635*, 7107182*, 71196092, 7126393* 71100719, 52028179, 52023572 71026357, 7110845* 52027785 71091670, 71002865 52010869 51009882, 51002375 |
В соответствии с заказом | |
3 Руководство по эксплуатации на бумажном носителе |
1 | ||
4 Руководство по эксплуатации на компакт-диске |
1 | ||
5 Методика поверки |
1 | ||
6 Паспорт |
1 |
Основные метрологические характеристики приборов приведены в таблице 2
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристик |
Deltapilot М |
Deltapilot S | ||
FMB50 |
FMB51 |
FMB52 FMB53 |
FMB70 | |
Пределы измерений, бар |
От (-0,1-0,1) до (-1-10) | |||
Коэффициент перенастройки диапазона |
До 20:1 |
До 100:1 | ||
Предел допускаемой основной погрешности в зависимости от настроенного диапазона, % |
От ±0,1 до +1,6 |
От ±0,075 до ±1,6 | ||
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха в диапазоне от -10 до 60°С |
От ±0,15 до ±2,31 |
От ±0,085 до± 4,01 | ||
Температура рабочей среды, °C |
От -10 до +100 |
От -10 до +85 |
От -10 до +80 |
От -10 до +100 |
Температура окружающего воздуха, °C |
От -40 до +85 | |||
Температура хранения, °C |
От -40 до +85 |
От -40 до +90 | ||
Выходной сигнал |
От 4 до 20 мА HART |
От 4 до 20мА HART, Profibus РА, FOUNDATION Fieldbus | ||
Степень защиты |
IP66/68 | |||
Питание |
От 11,5 до 45 В пост, тока |
От 10,5 до 45 В пост.тока | ||
Масса, кг |
От 1,1 до 1,8 |
От 3 до 15 |
От 1,1 до 1,8 | |
Габаритные размеры, мм (диаметр; ширина; высота) |
172; 117; 74 |
68; 150 |
Напряжение питания приборов: - от 10,5 до 45 В постоянного тока частотой от 50 до 60 Гц (блок питания сверхнизкого напряжения). Потребляемая мощность, В А, не более 1.
Средний срок службы, лет, не менее 15.
