Система состоит из измерительных приборов (датчиков), монтируемых на резервуаре с измеряемым продуктом, преобразователей, а также блока системы обработки информации (блок СОИ), в состав которого входят преобразователи, коммутационное оборудование, блоки питания. В зависимости от количества резервуаров, их типа и потребностей Заказчика в состав системы входят различные компоненты.

В составе системы могут применяться следующие измерительные приборы для измерений:

• - уровня продукта:

уровнемеры буйковые Proservo NMS8x (регистрационный №72333-18);

уровнемеры буйковые Proservo (регистрационный №45098-10);

уровнемеры микроволновые бесконтактные Micropilot S (регистрационный №72322-18);

уровнемеры микроволновые Micropilot M, Micropilot S (регистрационный №17672-08);

уровнемеры микроволновые бесконтактные Micropilot NMR8x (регистрационный

№ 71745-18);

уровнемеры микроволновые бесконтактные Micropilot FMR6x (регистрационный №70033-17);

уровнемеры микроимпульсные Levelflex FMP5* (регистрационный №47249-16);

• - уровня границы раздела жидких сред:

уровнемеры буйковые Proservo NMS8x (регистрационный №72333-18);

уровнемеры буйковые Proservo (регистрационный №45098-10); измерители температуры многозонные Prothermo (регистрационный №72435-18);

измерители температуры многозонные Prothermo моделей NMT532 и NMT539 (регистрационный №44788-10);

уровнемеры микроволновые Levelflex FMP5* (регистрационный номер в Федеральном информационном фонде 47249-16);

• - температуры:

измерители температуры многозонные Prothermo (регистрационный №72435-18);

измерители температуры многозонные Prothermo моделей NMT532 и NMT539 (регистрационный №44788-10);

термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET (регистрационный №68002-17);

преобразователи измерительные серии iTEMP TMT (регистрационный №57947-14);

• - плотности продукта и (или) давления паров:

уровнемеры буйковые Proservo NMS8x (регистрационный №72333-18);

преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 (регистрационный № 71892-18);

преобразователи давления измерительные Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 (регистрационный №72796-18);

преобразователи давления измерительные Cerabar T/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) (регистрационный №41560-09);

преобразователи давления измерительные 3051S (регистрационный №66525-17, регистрационный №24116-13)

плотномеры вибрационные Liquiphant M Density (регистрационный №41030-09);

Данные измерений с приборов по каждому резервуару передаются по цифровому протоколу связи в отдельный для каждого резервуара преобразователь Tank Side monitor NRFxxx/NRFxx/Proservo/NMR8x/NXA20/GE188/GE. В зависимости от протокола связи и конструктивного исполнения применяются различные типы преобразователей. Преобразователь также может обеспечивать электропитание подключенных к нему измерительных приборов и индикацию данных измерений на встроенном дисплее (при его наличии).

В зависимости от исполнения системы, в качестве преобразователя могут быть использованы приборы уровнемер буйковый Proservo (исполнение NMS), уровнемер микроволновый бесконтактный Micropilot NMR8x (исполнение NMR) или полевой преобразователь Tank Side Monitor NRF5xx/NRF8x (исполнение NRF) (см. таблицу 2). Для интеграции иных систем в систему Tank Gauging и наоборот, могут быть использованы преобразователи NXA20 (общепромышленное исполнение) и преобразователь GE188/GE (взрывозащищённое исполнение).

С преобразователей данные измерений передаются по цифровому протоколу связи в блок СОИ, осуществляющий обработку результатов измерений и вычисления.

В зависимости от типа вычислителя, входящего в состав блока СОИ, система может иметь два исполнения, отличающиеся местом, где проводятся расчеты - преобразователь Tankvision NXA820 (исполнение Tank Gauging box) и компьютер с установленным ПО Tankvision Professional NXA85 (исполнение Tank Gauging Professional) (см. табл. 4).

Для повышения отказоустойчивости в системе может использоваться резервирование.

Передача данных между компонентами системы осуществляется по цифровым протоколам связи с использованием проводных и беспроводных вариантов реализации протоколов.

Для организации взаимодействия пользователей с системой к ней подключают рабочие станции оператора. Взаимодействие осуществляется путем обращения с рабочей станции оператора ко встроенному в блок СОИ Web- или специализированному серверу. Данные представляются в графической и/или табличной форме. Для исполнения Tankvision Professional дополнительно возможно отображение данных в ПО NXA85 Tankvision Professional Client.

Для формирования печатных документов к системе могут подключаться принтеры.

Передача данных во внешние, по отношению к системе Tank Gauging, программируемые логические контроллеры и/или распределенные вычислительные системы осуществляется по технологии "OPC-сервер" и/или по различным цифровым протоколам передачи данных.

Система осуществляет измерение уровня (уровня продукта, уровня границы раздела продукт-подтоварная вода, предельных уровней взлива продукта), температуры, плотности, давления и вычисление объема, массы, средней плотности продукта. Средняя плотность продукта может измеряться автоматически системой либо вводиться в систему ручным и/или автоматизированным способом по цифровым протоколам передачи данных.

Объем продукта определяется по градуировочной таблице резервуара на основании измерений уровня продукта уровнемером. Масса продукта вычисляется как произведение объема на плотность, приведенные к стандартной температуре: плюс 15 или плюс 20 °С.

Система обеспечивает прямое измерение массы продукта в резервуарах косвенным методом статических измерений и косвенным методом, основанным на гидростатическом принципе. Измерение брутто и нетто массы нефти и нефтепродуктов в резервуаре осуществляются в соответствии с требованиями, изложенными в ГОСТ Р 8.595-2004.

Система обеспечивает пересчет объема продукта в баррели согласно ГОСТ 8.595-2010.

Компоненты Системы выпускаются в общепромышленном или взрывозащищенном исполнениях c видами взрывозащиты искробезопасная электрическая цепь "i", взрывонепроницаемая оболочка "d", вид защиты "n", вид защиты "e" или защита оболочки для работы во взрывоопасных пылевых средах "t".

Ethernet

NMR                     Иные системы

- Общий вид системы измерительной Tank Gauging для резервуаров на базе преобразователей NXA820

Преобразователь NXA820

Коммутатор

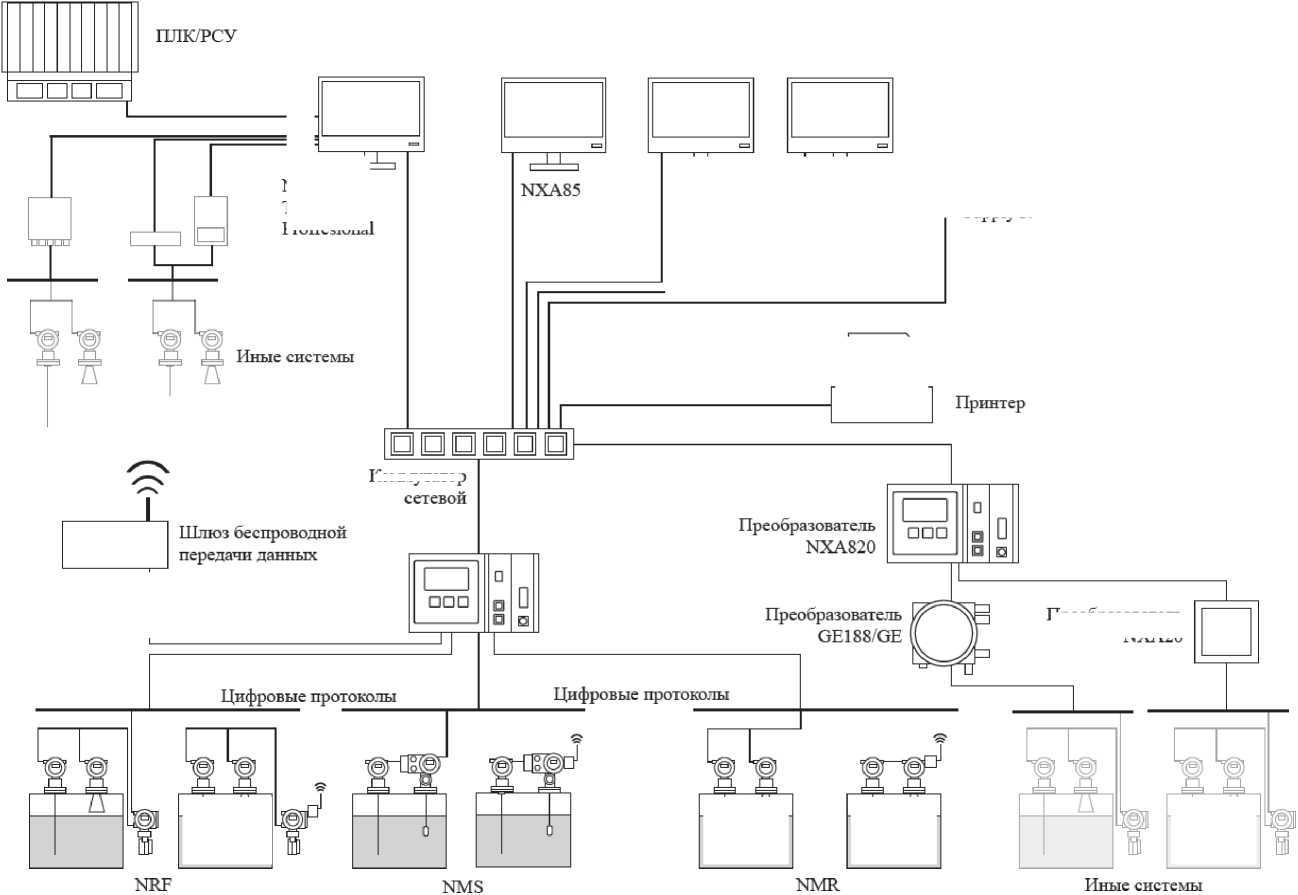

Рисунок 2 - Общий вид системы измерительной Tank Gauging для резервуаров на базе программного обеспечения Tankvision Professional NXA85

LL

Для обслуживания, настройки, диагностики компонентов системы с персонального компьютера может использоваться сервисные программы FieldCare и DeviceCare.

Рисунок 3 - Пломбирование преобразователя NXA820

Таблица 5
