Номер по Госреестру СИ: 69235-17
69235-17 Преобразователи давления измерительные
(Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B)
Назначение средства измерений:
Преобразователи давления измерительные Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B (далее преобразователи) предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного и абсолютного давления газа, жидкости или пара в унифицированный аналоговый или цифровой сигнал.

Внешний вид.
Преобразователи давления измерительные

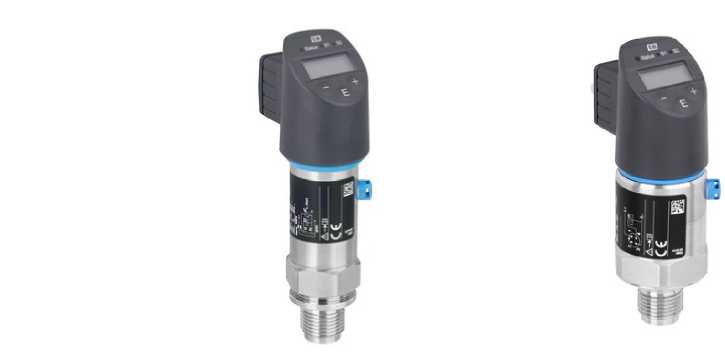

Рисунок № 1

Внешний вид.
Преобразователи давления измерительные

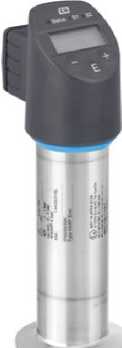

Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит из двух частей - Firmware (внутреннее) и Software(внешнее). Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения указано в заводской табличке, нанесенной на корпус. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса преобразователя без возможности вскрытия.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя. Идентификационные данные программного обеспечения системы приведены в таблице 1.
аблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PTP31B, PTC31B, PTP33B |
Номер версии (идентификационный номер) ПО |
не ниже 01.yy.zz |
Цифровой идентификатор ПО |
не отображается |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя или на титульные листы эксплуатационной документации типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31BГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми входными сигналами ГСП.
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Endress+Hauser SE+Co.KG, ГерманияАдрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
E-mail: info.pcm@endress.com
Производственные площадки:
Endress+Hauser SE+Co.KG, Германия
Адрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
Endress+Hauser (Suzhou) Automation Instrumentation Co. Ltd., Китай
Адрес: 491 Su-Hong-Zhong-Lu, China - Singapore Industrial Park, Suzhou, Jiangsu Province, China
Тел.: +86 512 6258 9638, факс: +86 512 6275 1053
Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия
Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India
Тел.: +91 240 256 3800
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7(495) 437-55-77, факс: +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Измеряемое давление, подаваемое во входную камеру преобразователя, вызывает деформацию измерительной мембраны сенсора, что, в свою очередь, приводит к пропорциональному изменению электрического выходного сигнала преобразователей Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31В.
Преобразователи оснащены цифро-аналоговым преобразователем, формирующим унифицированный сигнал постоянного тока в диапазоне от 4 до 20 мА (или от 20 до 4 мА), или цифровой сигнал IO-link и показания на дисплее, и имеют управляющие дискретные выходные сигналы (PNP), сигнализирующие о достижении измеряемым давлением задаваемых значений.
Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.
В преобразователях присутствуют три кнопки управления, предназначенных для корректировки нулевой точки, выбора единиц измерения и др. настроек, описанных в руководстве по эксплуатации.
Общий вид преобразователей представлен на рисунках 1-3.

Рисунок 1 - Общий вид преобразователей давления измерительных Ceraphant PTP31B

Рисунок 3 - Общий вид преобразователей давления измерительных Ceraphant PTP33B
Рисунок 2 - Общий вид преобразователей давления измерительных Ceraphant PTC31B
Пломбирование преобразователей не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Кол-во |
Примечание |
Преобразователь давления измерительный |
Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B |
1 шт. |
В соответствии с заказом |
Руководство по эксплуатации на бумажном носителе |
1 экз. |
Для соответствующего преобразователя | |
Руководство по эксплуатации на компакт-диске |
1 шт. |
Для соответствующего преобразователя | |
Методика поверки |
1 экз. | ||
Паспорт |
1 экз. | ||
Комплект монтажных принадлежностей: - приварные штуцеры; |
71041381, 71041383, 52002643, 52010172, 52005082, 52005087, 52010171, 52005272, 52001051, 52011896, 214880-0002, 52010174, 71114210, 52006262, 52010173, 52024003, 52024004, 52024006, 52024005, 52023996, 52023997, 52023999, 52023998, 52026997, 52023994, 52023995, 52026999, 52024001, 52024002; |
В соответствии с заказом | |
- уплотнительные кольца; |
52009800, 71286350; | ||
- электрические коннекторы. |
71280307, 71280349, 52010285, 71114212, 52006263. |
Основные метрологические характеристики преобразователей приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение характеристики |
Диапазоны измерений модели Ceraphant PТС31В, МПа(1):
|
от -0,01 до +0,01 от -0,025 до +0,025 от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от 0 до 0,01 от 0 до 0,025 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 |
Диапазоны измерений модели Ceraphant PТР31В, МПа:
|
от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от -0,1 до +10 от -0,1 до +40 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10 от 0 до 40 |
Диапазоны измерений модели Ceraphant РТРЗЗВ, МПа:
|
от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 |
Пределы допускаемой основной приведенной погрешности измерений (2)’ % от диапазона измерений |
±0,3; ±0,5 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % диапазона измерений |
±0,25; ±0,4; ±0,5; |
Диапазон рабочих температур окружающей среды, °С |
от -20 до +70 |
Относительная влажность окружающей среды, % |
от 4 до 95 |
Выходные сигналы:
|
от 4 до 20 (от 20 до 4) IO-Link |
Степень защиты, обеспечиваемые оболочками |
IP65/66/67 |
Напряжение питания постоянного тока, В |
от 10 до 30 |
Габаритные размеры, мм, не более:
|
41x90x147 41x90x128 41x110x165 |
Масса преобразователей в зависимости от модели, кг, не более:
|
1,8 1,8 2,3 |
Средний срок службы, лет, не менее |
20 |
Средняя наработка на отказ, ч, не менее |
175200 |
|
