17575-09 Преобразователи измерительные давления и уровня
(Waterpilot)
Назначение средства измерений:
Преобразователи измерительные давления и уровня Waterpilot предназначены для непрерывного преобразования значения измеряемого параметра - давления воды в унифицированный аналоговый сигнал 4.. .20 мА или частотно-модулированный сигнал HART и вычисления уровня.
Внешний вид.
Преобразователи измерительные давления и уровня
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 29.08.2024
Номер записи -
ID в реестре СИ - 395590
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FMX21-27WV9/0, FMX21-27KJ2/0, FMX21-27K60/0, FMX21-27CQ3/0, FMX21-27739/0, FMX21-27538/0, FMX21-26EH1/0, FMX21-26799/0, FMX21-25M70/0, FMX21-25925/0, FMX21-24LJ7/0, FMX21-248K5/0, FMX21-23NP1/0, FMX21-23HD4/0, FMX21 Waterpilot, FMX21, FMX167, FMX 21-AA221HGD15A, FMX 21 Waterpilot, FMX 21,
Производитель
Изготовитель - Фирма "Endress+Hauser SE+Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 552
Выдано извещений - 11
Кол-во периодических поверок - 198
Кол-во средств измерений - 301
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1025 дн.
Приказы РСТ, где упоминается данный тип СИ
№1725 от 2014.10.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 24112-02 - 15929-97)
№2008 от 2019.08.29 О продлении срока действия свидетельств об утверждении типа средств измерений
№1480 от 2020.09.03 О внесении изменений в описание типа СИ Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ
№1539 от 2022.06.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№801 от 2018.04.25 О переоформлении свидетельства об утверждении типа средства измерений № 36497 "Преобразователи измерительные давления и уровня Waterpilot"
Наличие аналогов СИ: Преобразователи измерительные давления и уровня (Waterpilot)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
17575-09 Преобразователи измерительные давления и уровня (Waterpilot) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
Все средства измерений ООО "БД Сенсорс РУС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17575-09 29.08.2024 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных |
|
27516-09 03.06.2024 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41560-09 29.08.2024 |
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
43650-10 01.11.2024 |
Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
69235-17 14.11.2027 |
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70880-18 23.04.2023 |
Преобразователи давления измерительные, Deltabar FMD71, Deltabar FMD72 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
55965-13 |
Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
71745-18 09.07.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot NMR8x Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
72322-18 06.09.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66883-17 09.03.2027 |
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
17670-13 05.03.2028 |
Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
47249-16 28.06.2026 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет. |
|
76234-19 20.09.2024 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 44 | 2 | 0 | 36 | 0 | 39 | 0 | 36 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 72 | 1 | 0 | 58 | 0 | 72 | 0 | 58 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 227 | 135 | 0 | 0 | 135 | 135 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 9 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 6 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 14 | 0 | 10 | 6 | 10 | 0 | 10 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 14 | 0 | 0 | 0 | 14 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 41 | 5 | 0 | 41 | 2 | 41 | 0 | 41 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 20 | 0 | 8 | 0 | 20 | 0 | 8 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 2 | 0 | 0 | 2 | 2 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 23 | 23 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 23 | 23 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПМ" (RA.RU.312573) | 6 | 6 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "МКАИР" (RA.RU.314356) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 4 | 2 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2280 | 3363 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2300 | 3363 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
8460 | 3363 |
|
ФБУ Пензенский ЦСМ Пензенская область |
3247 | 3363 |
|
ФБУ Пермский ЦСМ Пермский край |
1573 | 3363 |
Программное обеспечение
Программное обеспечение (ПО) преобразователей FMX167 отсутствует.
Программное обеспечение (ПО) преобразователей FMX21 состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software - метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Номер версии ПО имеет структуру где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики прибора.
Наименование ПО отображается в меню прибора (как неактивное, не подлежащее изменению): Menu -> Diagnosis -> Instrument info -> Firmware version
Контрольная сумма не доступна для отображения в меню.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
ПО для преобразователей измерительных Waterpilot |
Waterpilot2x |
01.0y.zz |
0x0EFF |
CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора методом наклейки и техническую документацию фирмы типографским методом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления и уровня WaterpilotПубликация МЭК 60770 «Методы выражения характеристик измерительных преобразователей промышленного применения».
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
Техническая документация фирмы «Endress+Hauser GmbH+Co.KG», Германия.
Изготовитель
Фирма Endress+Hauser SE+Co.KG, ГерманияАдрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0
Факс: +49 7622 28 14 38
E-mail: info.pcm@endress.com
Производственные площадки:
Endress+Hauser SE+Co.KG, Германия
Адрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0
Факс: +49 7622 28 14 38
Endress+Hauser (Suzhou) Automation Instrumentation Co., Ltd., Китай
Адрес: 491 Su-Hong-Zhong-Lu, China-Singapore Industrial Park, Suzhou, Jiangsu Province, China
Тел.: +86 512 6258 9638
Факс: +86 512 6275 1053
Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия
Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India
Тел.: +91 240 256 3800
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
В преобразователях Waterpilot реализован емкостной принцип измерения давления. Гидростатическое давление водяного столба воздействует на керамическую измерительную мембрану, деформация которой вызывает изменение емкости на входе электронной схемы. Электронная схема формирует выходной унифицированный аналоговый токовый сигнал 4...20 мА либо частотно-модулированный сигнал HART. Прибор может измерять абсолютное или избыточное давление, которые затем пересчитываются в уровень водяного столба.
Преобразователь состоит из: измерительного преобразователя давления и вторичного преобразователя (модели FMX21 и FMX167, различающихся электронными схемами) в корпусе, трос-кабеля и принадлежностей.
Особенности преобразователя:
-
- электронная схема, измерительного преобразователя давления, выполнена устойчивой к электрическим атмосферным явлениям, воздействию грозового разряда, к перенапряжению питающей сети и герметизирована для исключения воздействия влаги;
-
- диафрагма измерительного преобразователя изготовлена из сверхчистой керамики, обладающей высокой механической устойчивостью к перегрузкам, коррозионной и абразивной стойкостью;
-
- трубка, проходящая внутри троса-кабеля для соединения обратной стороны мембраны с атмосферой, изготовлена с влагозащитой для исключения образования внутри нее конденсата;
-
- трос-кабель и трубка, проходящая внутри трос-кабеля, защищены оболочкой для высокой механической прочности;
-
- преобразователь измерительный Waterpilot возможно укомплектовать термопреобразователем сопротивления измерительным Pt100 по (4х-проводной схеме подключения для температурной компенсации) и измерительным преобразователем ТМТ181 и ТМТ182. Преобразователи измерительные ТМТ встраиваются в защитную клеммную коробку со степенью защиты IP66/67.
Дополнительно могут применяться регистраторы (Ecograph, Memograph, Alphalog), индикаторы (типа RMA), барьеры искрозащиты (типа RN), и полевые коммуникаторы (типа XN520, FXA).

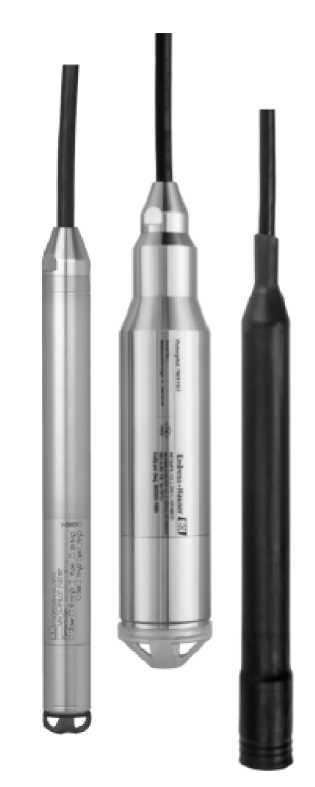

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей Waterpilot
представлена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 Преобразователь измерительный давления и уровня Waterpilot с тросом-кабелем |
1 | ||
|
2 Комплект дополнительных принадлежностей: 52006151 -крепежный зажим 71222671 - комплект для удлинения кабеля 52008264, 52009311 - винт для монтажа кабеля 52006152,52008938- клеммная коробка 52006153 - дополнительный грузик 52008794 - преобразователь температуры TMT181 52011868, 71110310 - переходник для функционального теста 917755-0000 - защитный козырек 52008999 - защитный кожух 52005578 - компенсатор давления |
2 | ||
|
3 Руководство по эксплуатации на бумажном носителе |
1 | ||
|
4 Руководство по эксплуатации на компакт-диске |
1 | ||
|
5 Методика поверки |
1 | ||
|
6 Паспорт |
1 |
Таблица 2 -
|
Waterpilot |
FMX 167 |
FMX 21 |
|
Диапазоны измерений: Давление, МПа Уровень,м |
От 0 ло 2 От 0 до 20 |
От 0 до 2 От 0 до 20 |
|
Предел допускаемой основной погрешности, % |
±0,2 |
±0,2 ±0,1 (по спец.заказу) |
|
Коэффициент перенастройки диапазона |
- |
10:1 |
|
Дополнительная погрешность от изменения температуры окружающего воздуха, % на 10оС |
±0,15 |
±0,15 |
|
Температура рабочей среды, ОС |
от -10 до + 70 |
от -10 до + 70 |
|
Выходной сигнал |
4... 20 мА |
4... 20 мА, HART |
|
Питание, В постоянного тока |
от 10,5 до 35 |
от 10,5 до 35 |
|
Степень защиты |
IP 68 |
IP 68 |
|
Температура транспортирования и хранения, ос |
от - 40 до + 80 |
от - 40 до + 80 |
|
Габаритные размеры (диаметр; длина), мм |
22; 240 29; 245 42; 224 |
22; 240 29; 245 42; 224 |
|
Длина трос-кабеля (диаметр 8мм), м |
от 1 до 300 |
от 1 до 300 |
|
Масса измерительного преобразователя, кг |
0,29 ( для диаметра 22мм) 0,34 ( для диаметра 29мм) 1,15 ( для диаметра 42мм) |
0,29 ( для диаметра 22мм) 0,34 ( для диаметра 29мм) 1,15 ( для диаметра 42мм) |
|
Масса трос-кабеля, кг/м |
0,1 |
0,1 |
