Номер по Госреестру СИ: 71745-18
71745-18 Уровнемеры микроволновые бесконтактные
(Micropilot NMR8x)
Назначение средства измерений:
Уровнемеры микроволновые бесконтактные Micropilot NMR8x (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей (в т.ч. нефтепродуктов, сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов), вязких жидких масс в резервуарах, сосудах и аппаратах различного типа при ведении учетных операций и при технологическом учете.
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 1
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 2
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 3
Внешний вид.
Уровнемеры микроволновые бесконтактные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 09.07.2028
Номер записи -
ID в реестре СИ - 397264
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, NMR84-3RH5/0, Micropilot NMR8x,
Производитель
Изготовитель - Фирма "Endress+Hauser SE+Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 13
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
№1461 от 2021.07.23 О внесении изменений в сведения об утвержденном типе средств измерений
№2990 от 2022.11.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Уровнемеры микроволновые бесконтактные (Micropilot NMR8x)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser SE+Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17575-09 29.08.2024 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных |
|
27516-09 03.06.2024 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41560-09 29.08.2024 |
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
43650-10 01.11.2024 |
Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
69235-17 14.11.2027 |
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70880-18 23.04.2023 |
Преобразователи давления измерительные, Deltabar FMD71, Deltabar FMD72 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
55965-13 |
Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
71745-18 09.07.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot NMR8x Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
72322-18 06.09.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66883-17 09.03.2027 |
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
17670-13 05.03.2028 |
Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
47249-16 28.06.2026 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет. |
|
76234-19 20.09.2024 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Уровнемеры микроволновые бесконтактные (Micropilot NMR8x)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Уровнемеры микроволновые бесконтактные (Micropilot NMR8x)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
12000 | 11250 |
|
ФБУ Тюменский ЦСМ Тюменская область |
10499 | 11250 |
Программное обеспечение
Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и
Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) не влияет на функциональность и метрологические характеристики уровнемера.
Идентификационные данные программного обеспечения системы представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NMR8x |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.yy.zz |
|
Цифровой идентификатор ПО |
не отображается |
В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемера заводским способом и/или на титульные листы эксплуатационной документации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Принцип действия и архитектура системы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым бесконтактные Micropilot NMR8xПриказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов.
Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя, смонтированных в герметичном корпусе.
Принцип измерений уровня основан на технологии непрерывного излучения с частотной модуляцией (Frequency Modulated Continuous Wave (FMCW)). Измеренное расстояние до поверхности контролируемой среды пропорционально разности частот излучаемого микроволнового сигнала и принимаемого отраженного от поверхности контролируемой среды сигнала. Используя высоту установки на резервуаре, записанную в базу данных уровнемера, вычисляется уровень продукта в резервуаре.
Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и функциональных возможностей электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1 и рис.2). Исполнение NMR81 предназначено для установки в открытом пространстве, резервуарах, аппаратах различной формы; NMR84 - для установки в волноводах (измерительных колодцах, выносных камерах и др.) в открытом пространстве, резервуарах, аппаратах различной формы, в том числе в измерительных трубах резервуаров с понтоном.
Настройка уровнемера осуществляется на месте монтажа и/или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Modbus, V1) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. Прибор может передавать данные по одному или нескольким каналам с одинаковым или разным цифровым протоколом для резервирования канала передачи данных. Для настройки уровнемера с помощью компьютера может быть использовано сервисное программное обеспечение (ПО) FieldCare или DeviceCare.
Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.
Внешний вид уровнемеров приведен на рисунке 1 и 2.

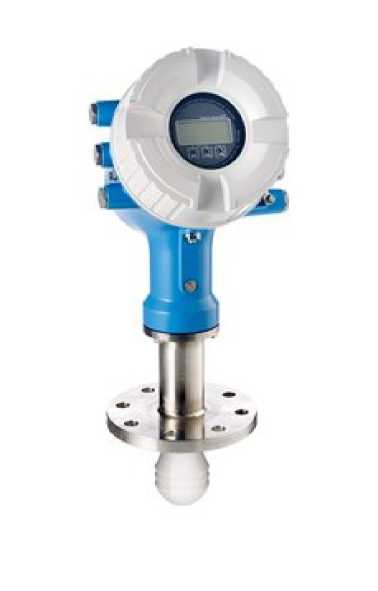

Рисунок 1 - Внешний вид уровнемеров Micropilot NMR81

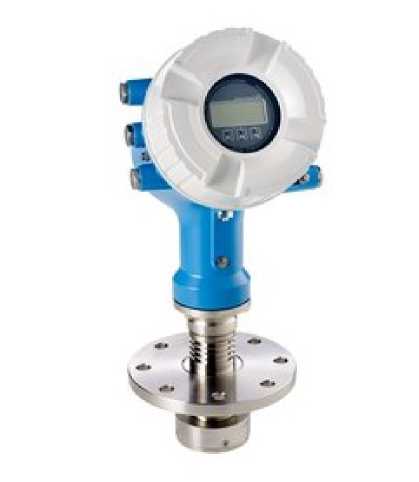

Рисунок 2 - Внешний вид уровнемеров Micropilot NMR84.
Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек уровнемера без специального кода доступа через меню.
Кроме того, предусмотрена блокировка клавиатуры одновременным нажатием клавиш , с помощью которой блокируется доступ ко всем операциям в меню
прибора.
Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена возможность использования специальных болтов для крышки, под которой находятся электронные компоненты и счетный механизм. Болты имеют в головке отверстия, через которые крепится пломба надзорного органа (рис. 3 и 4). Также на блоке элек-
троники имеется переключатель "SWITCH" (рис. 3), который может быть заклеен специальной наклейкой для защиты от несанкционированного доступа к настройкам.

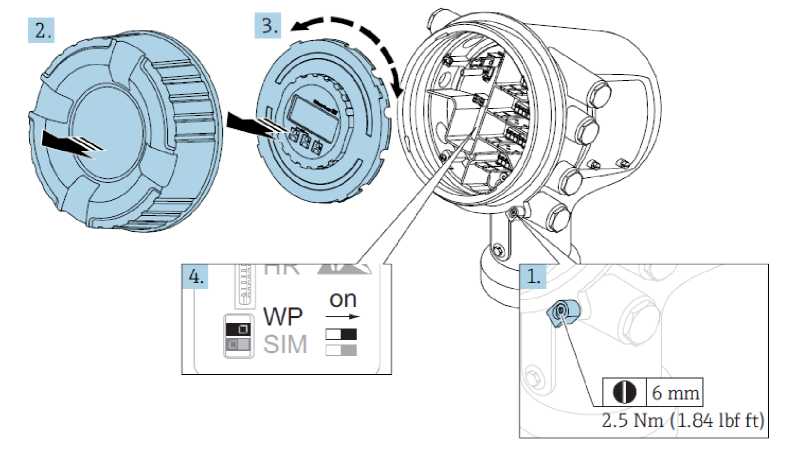

Рисунок 3 - Пломбирование корпуса уровнемера (1). Переключатель «SWITCH» для защиты от несанкционированного доступа к настройкам (4).
Уровнемер может использоваться с устройством позиционирования для оптимального выравнивания луча радара по отношению к поверхности жидкости. В таком случае предусмотрено опломбирование (рис. 4), для того чтобы исключить ослабление устрой-
ства позиционирования.

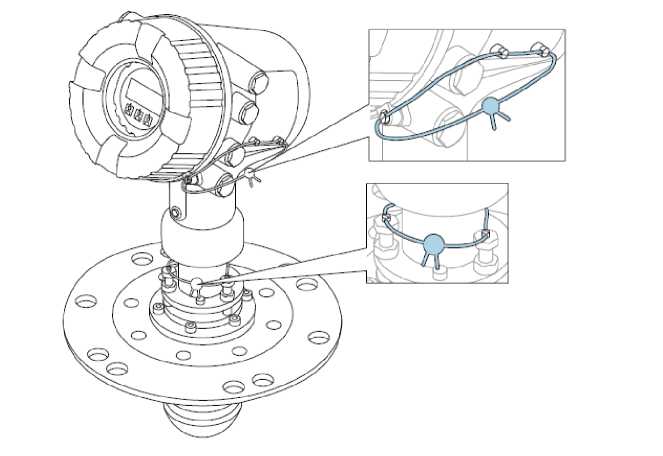

Рисунок 4 - Опломбирование устройства позиционирования.
При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок Й.
Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Уровнемер микроволновые бесконтактный |
Micropilot NMR8x |
1 шт. |
В соответствии с заказом |
|
Вспомогательные принадлежности |
XPN0031- Модуль В/В NMR81/84, NRF81, NMS80/81/83 71312596- Крышка алюминиевая со смотровым стеклом |
1 комплект |
В соответствии с заказом |
|
Компакт-диск с сервисной программой |
DeviceCare |
1шт. | |
|
Руководство по эксплуатации |
1 экз. |
Для соответствующего исполнения уровнемера | |
|
Паспорт |
1 экз. | ||
|
Методика поверки |
МП 208-070-2017 |
1 экз. |
на партию |
Таблица 2
|
Наименование характеристики |
Значение | ||
|
Исполнение уровнемера Micropilot |
NMR81 |
NMR84 | |
|
Диапазон измерений*, м |
от 0 до 70 |
от 0 до 40 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня при расстоянии до поверхности продукта, мм |
Диапазон измерений, м | ||
|
от 0 до 30 |
±1; ±3** | ||
|
свыше 30 |
±3 | ||
|
Рабочая температура, °С |
от -40 до +200 |
от -40 до +200 | |
|
Рабочее давление, МПа (бар) |
от -0,1 до 1,6 (от -1 до 16) |
от -0,1 до 4,0 (от -1 до 40) | |
|
Температура окружающего воздуха, °С |
от -40 до +80 | ||
|
Выходной сигнал:
|
от 4 до 20 HART, RS485, Modbus, V1, Mark Space, Whessoematic 550, Enraf BPM | ||
|
Электропитание**: - напряжение переменного тока, В |
от 85 до 264 | ||
|
Наименование характеристики |
Значение | |
|
- напряжение переменного тока, В |
от 52 до 75 | |
|
- напряжение постоянного тока, В |
от 19 до 64 | |
|
- частота, Гц |
50/60 | |
|
Температура транспортирования и хранения***, °С |
от -50 до +80 | |
|
Габаритные размеры корпуса, мм: | ||
|
- длина |
201 | |
|
- ширина |
215 | |
|
- высота |
351 | |
|
Масса без фланцев, кг, не более |
12 | |
|
Средний срок службы, лет, не менее |
20 | |
|
Наработка на отказ, часов, не более |
130000 | |
|
Маркировка взрывозащиты |
NMR81 |
Ga/Gb Ex ia/db ПС T4.. ,T1 X 1Ex db [ia] IIC T4...T1 X |
|
NMR84 |
Ga/Gb Ex ia/db IIC T6.T1 X 1Ex db [ia] IIC T6...T1 X | |
|
*- определяется конструктивным исполнением антенны, типом измеряемой среды и монта- | ||
|
жом датчика | ||
|
** - в зависимости от кода прибора *** - другие варианты - по запросу | ||
