Номер по Госреестру СИ: 66883-17
66883-17 Уровнемеры микроволновые
(Micropilot FMR10, Micropilot FMR20)
Назначение средства измерений:
Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20 (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня различных продуктов: жидкостей (в том числе агрессивных химических), вязких жидких масс, паст, пульп, сыпучих и твердых материалов в закрытых или открытых резервуарах, сосудах и аппаратах различного типа.
Аналитический паспорт типа средства измерений
66883-17 — Уровнемеры микроволновые
Micropilot FMR10, Micropilot FMR20
Фирма "Endress+Hauser SE+Co. KG"
ГЕРМАНИЯ
МПИ: 5 лет
Действует
13
организаций12
владельцев0
версий418
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
13
Организаций-поверителей
эффективное число: 3.2
12
Владельцев СИ
эффективное число: 3.4
399
Экземпляров СИ
по агрегатам владельцев / организаций
15.6%
Периодические поверки
первичные: 84.4%
0%
Непригодность
0 извещений
97.4%
Поверки юрлиц
доля в общем объёме
6 787 ₽
Средневзвешенная цена
медиана: 9 033 ₽
100%
Покрытие ценами
расчётный известный объём: 160 374 ₽
2 019,3 лет
Средний возраст парка
взвешено по годовому объёму
1 825 дн.
Наблюдаемый МПИ
по фактическим интервалам
3 095
Концентрация поверителей
HHI; доля топ-5: 91.4%
2 973
Концентрация владельцев
HHI; доля топ-5: 93.2%
24
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
14
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 418 поверок; пик пришёлся на 2022 год (160).
- Последний завершённый год показал снижение на 75.7% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -34.4%.
- Рынок представлен 13 организациями; концентрация высокая (HHI 3095), доля топ-5 — 91.4%.
- В базе найдено 12 владельцев и 399 экземпляров СИ; доля пяти крупнейших владельцев — 93.2%.
- Средневзвешенная цена поверки — 6 787 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 160 374 руб.
- Наблюдаемый средний интервал между поверками — около 1 825 дней; средний возраст парка по агрегатам организаций — 2 019,3 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2022 — 160
Долгосрочный CAGR: -34.4%
Активных версий: 0
Ценовой диапазон: 4 895–9 033 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 195 | 198 | 1,02 |
| юридическое лицо | Юридические лица | 75 | 75 | 1,00 |
| ООО «Эндресс+Хаузер» | Юридические лица | 41 | 41 | 1,00 |
| юр.лицо | Юридические лица | 31 | 36 | 1,16 |
| Филиал АО "Группа "ИЛИМ" в г. Братске" | Юридические лица | 30 | 30 | 1,00 |
| АО "Трест Коксохиммонтаж" | Юридические лица | 7 | 7 | 1,00 |
| УРУ ООО «ЛУКОЙЛ-ЭНЕРГОСЕТИ», СЦ «Ярегаэнергонефть» | Юридические лица | 7 | 7 | 1,00 |
| ООО "СКАНТИ" | Юридические лица | 5 | 5 | 1,00 |
| ОАО "Красцветмет" | Юридические лица | 3 | 3 | 1,00 |
| Санкт-Петербургская бумажная фабрика - филиал акционерного общества "Гознак" | Юридические лица | 2 | 2 | 1,00 |
| ООО «ДЖУРБИ ВОТЭТЕК» ИНН: 7701126572 | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "СМИН" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

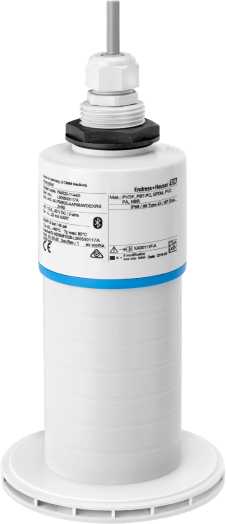

Внешний вид.
Уровнемеры микроволновые
Рисунок № 1

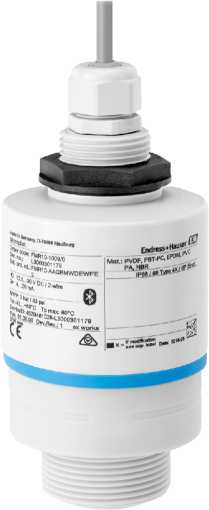

Внешний вид.
Уровнемеры микроволновые
Рисунок № 2
Внешний вид.
Уровнемеры микроволновые
Рисунок № 3
Внешний вид.
Уровнемеры микроволновые
Рисунок № 4
Внешний вид.
Уровнемеры микроволновые
Рисунок № 5
Внешний вид.
Уровнемеры микроволновые
Рисунок № 6
Внешний вид.
Уровнемеры микроволновые
Рисунок № 7
Внешний вид.
Уровнемеры микроволновые
Рисунок № 8
Общие сведения
Дата публикации -
Срок свидетельства - 09.03.2027
Номер записи -
ID в реестре СИ - 530376
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Micropilot FMR20, нет модификации, Micropilot FMR10, FMR20, FMR10-GRQBMVCEVEE2+Z1, FMR20-GRABNWDERRF3+Z1, FMR20-GRPBMWDEWFE3, FMR10-GRQBMWDEWFE2, FMR20-GRABNWDEXR01+Z1, FMR20-GRPBMWDEWGE3, FMR10-1082/0, FMR20-GRABNWDERPF1+R6, FMR20-GRPBMWDEWFE2, FMR10-GRQBMWDEWFE2+Z1, FMR20-AAPBMWDEWGE3, FMR10, FMR20-GRABNWDERPF3+Z1, FMR20-GRABMWDEWFE8+R6, FMR20-GRABMWDEWFE3, FMR20-AAABMWDEWFE2+RAR4
Производитель
Изготовитель - Фирма "Endress+Hauser SE+Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 418
Выдано извещений - 0
Кол-во периодических поверок - 65
Кол-во средств измерений - 408
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2778 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 65402 "Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20" и внесении изменений в описание типа
№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№471 от 2017.03.09 Об утверждении типов средств измерений
№2200 от 2021.10.06 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
№451 от 2025.03.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1408 от 2025.07.10 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
52031-12 Уровнемеры радиоволновые (РДУ3) Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва) |
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
52339-12 Уровнемеры тросиковые радиоволновые (УТР1) Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва) |
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
56503-14 Уровнемеры поплавковые (ДУУ10) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
66820-17 Системы измерительные (Альбатрос ТанкРезерв) АО «Альбатрос» (РОССИЯ г.Москва) |
Все средства измерений Фирма "Endress+Hauser SE+Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17575-09 29.08.2024 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных |
|
27516-09 03.06.2024 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41560-09 29.08.2024 |
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
43650-10 01.11.2024 |
Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
69235-17 14.11.2027 |
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70880-18 23.04.2023 |
Преобразователи давления измерительные, Deltabar FMD71, Deltabar FMD72 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
55965-13 |
Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
71745-18 09.07.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot NMR8x Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
72322-18 06.09.2028 |
Уровнемеры микроволновые бесконтактные, Micropilot S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66883-17 09.03.2027 |
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
17672-08 05.03.2023 |
Уровнемеры микроволновые, Micropilot M, Micropilot S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
17670-13 05.03.2028 |
Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
47249-16 28.06.2026 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет. |
|
76234-19 20.09.2024 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser SE+Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 69 | 69 | 0 | 0 | 69 | 69 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 30 | 0 | 30 | 0 | 30 | 0 | 30 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 36 | 36 | 0 | 0 | 36 | 36 | 0 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 9 | 9 | 0 | 0 | 8 | 8 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 214 | 193 | 21 | 0 | 214 | 193 | 21 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 9 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "ПМ" (RA.RU.312573) | 33 | 33 | 0 | 0 | 33 | 33 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
12720 | 11602 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
12720 | 11602 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
12720 | 11602 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
12720 | 11602 |
|
Серпуховский филиал ФБУ НИЦ ПМ-Ростест Московская область |
12720 | 11602 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения нанесено фабричным способом на заводскую табличку (шильдик) прибора и доступно для считывания с использованием цифрового протокола HART®/Modbus при помощи персонального компьютера и/или посредством беспроводного радиоинтерфейса Bluetooth® с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса датчика без возможности вскрытия.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера. Идентификационные данные программного обеспечения системы представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
FMR10, FMR20
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
не ниже 01.yy.zz
не отображается
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемера методом наклейки и (или) на титульные листы эксплуатационной документации типографским способом.
Лист № 7
Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Разделе «Ввод в эксплуатацию и эксплуатация» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;
Техническая документация фирмы Endress+Hauser SE+Co.KG, Германия.
Изготовитель
Фирма Endress+Hauser SE+Co.KG, Германия.Адрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38 e-mail: info@pcm.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя, смонтированных в неразъемном герметичном корпусе.
Принцип измерений уровня основан на определении времени прохождения электромагнитного сигнала (принцип "Time of Flight") от первичного преобразователя (антенны) уровнемера к поверхности измеряемой среды и обратно. Уровнемер определяет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает уровень с использованием значения скорости распространения электромагнитного сигнала и данных настройки.
Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и функциональных возможностей электронного преобразователя выпускаются различные исполнения уровнемеров, предназначенные для установки в открытом пространстве, резервуарах, аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемер может поставляться в комплекте с измерительным колодцем или выносной камерой (байпасом) для монтажа на резервуаре.
Уровнемеры Micropilot FMR10 и Micropilot FMR20 в исполнении с антенной 40 мм имеют одинаковое конструктивное исполнение корпуса, но отличаются метрологическими и техническими характеристиками (диапазон измерений, выходные сигналы).
Параметризация уровнемеров и пусконаладочные работы осуществляются на месте монтажа посредством беспроводного радиоинтерфейса Bluetooth® при помощи смартфона или планшетного компьютера с установленным ПО SmartBlue, посредством выносного блока индикации и управления RIA15 и/или через интерфейс цифровой коммуникации (только для Micropilot FMR20). Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART®, Modbus) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue или с выносного блока индикации и управления RIA15.
В конструкции выносного блока индикации и управления RIA15 предусмотрена блокировка клавиатуры одновременным нажатием клавиш А + А + А.
В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности измерений.
В состав электронного преобразователя включен функциональный блок расширенной самодиагностики, который непрерывно в процессе работы выполняет функции контроля исправности частей уровнемера. Благодаря наличию встроенного датчика температуры, реализуется непрерывный контроль температуры окружающей среды для контроля выхода параметров процесса и/или окружающей среды за рамки спецификации. Результаты самодиагностики в виде числовых величин и сообщений в соответствии со стандартом NAMUR NE 107 могут быть считаны с блока индикации и управления, с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue и/или могут передаваться в виде цифрового выходного сигнала.
Уровнемеры могут применяться для вычисления и индикации объема жидкостей в резервуарах и вычисления расхода жидкостей в открытых каналах и безнапорных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.
Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях: 0Ex ia IIC T4 X или Ga/Gb Ex ia ПС T4 X.
Для увеличения диапазона измерений уровнемер может быть укомплектован рупорной антенной, которая дополнительно обеспечивает защиту первичного преобразователя от искажения результатов измерений в диапазоне до 0,1 м.
Для обслуживания, настройки, диагностики уровнемеров Micropilot FMR20 с персонального компьютера могут использоваться сервисные программы FieldCare, DeviceCare, SIMATIC PMD, PACTware, AMS Device Manager.
Общий вид уровнемеров представлен на рисунке 1. Общий вид выносного блока индикации и управления RIA15 представлен на рисунке 2.
Идентификационные данные уровнемера (серийный номер, модификация, знак утверждения типа и т.д.) наносятся на маркировочную табличку в виде наклейки типографским способом (рисунок 3).
Конструкцией уровнемеров не предусмотрено пломбирование и нанесение знака поверки.
a) б) Рисунок 1 - Общий вид уровнемеров:
а) Micropilot FMR10, Micropilot FMR20 в исполнении с антенной 40мм;
б) Micropilot FMR20 в исполнении с антенной 80 мм.
RIA15 Endress+Hauser
--ESC--
ф ф
Рисунок 2 - Внешний вид выносного блока индикации и управления RIA15.
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Уровнемер микроволновый Micropilot |
FMR10 FMR20 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. на партию | |
|
Паспорт |
1 экз. | |
|
Комплект принадлежностей (по заказу):
KFD2-HLC-Ex1.D.2W;
HART®;
|
52025686 52000598 71325090 71327051 71325079 71452324 71452325 71452315 71452316 71452318 71452319 71452321 71452322 71452327 71452326 71452323 71429910 71093130 71429905 FAX50 HMX50 RIA15 FXA195 SWA70 FXA320 FXA520 RNS221 RN221N HAW562 |
в соответствии с заказом |
|
USB - накопитель с сервисной программой (по заказу) |
- |
в соответствии с заказом |
|
ПО SmartBlue для смартфона или планшетного компьютера (доступно для скачивания в Google Play и App Store) |
SmartBlue |
1 шт. |
Основные метрологические характеристики уровнемеров приведены в таблице 2.
Основные технические характеристики уровнемеров приведены в таблице 3.
Таблица 2 - Основные метрологические характеристики
|
Исполнение уровнемера^ |
FMR10 |
FMR20- |
FMR20- ***CN******* | |
|
Диапазон измерений уровня, м |
Стандартное2) |
от 0 до 5 |
от 0 до 153) |
от 0 до 10 |
|
С увеличенным диапазоном измерений2) |
от 0 до 8 |
от 0 до 204) |
- | |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня, при расстоянии до поверхности продукта L6), м, (при нормальных условиях температуры окружающей среды), мм |
Lmin5)<L<0,1 |
±20 |
±30 | |
|
0,1<L<0,3 |
±10 |
±30 | ||
|
0,3<L<0,5 |
±10 |
±10 | ||
|
0,5<L<Lmax7) |
±5 |
±2 |
±5 | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня (при изменении температуры окружающей среды от нормальных условий на каждые 10 °С), мм |
±3 | |||
|
Примечания:
FMR20-* *а)*б)**в)***г)***д)*е)+* *ж)* *з)* *и) , где: а) - Маркировка взрывозащиты б) - Электропитание; выходной сигнал в) - Исполнение антенны: максимальный диапазон измерений г) - Тип верхнего присоединения к процессу, материал д) - Тип нижнего присоединения к процессу, материал е) - Длина кабеля ж) - Сервис з) - Прилагаемые аксессуары и) - Дополнительная маркировка
7) максимальный диапазон измерений уровня, мм. | ||||
Таблица 3 - Основные технические характеристики
|
Исполнение уровнемера |
FMR10 |
FMR20- |
FMR20- ***CN******* |
|
Температура измеряемой среды, °С |
от -40 до +60 |
от -40 до +80 | |
|
Давление измеряемой среды, МПа (бар) |
от |
-0,1 до +0,3 (от -1 до +3) | |
|
Нормальные условия измерений, °С |
от +15 до +25 | ||
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +80 | ||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||
|
Выходной сигнал: | |||
|
- цифровой |
Bluetooth® |
Bluetooth®, HART®, Modbus | |
|
- аналоговый сигнал силы постоянного | |||
|
тока, мА |
от 4 до 20 |
от 4 до 20 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 10,5 до 30,0 | ||
|
- напряжение постоянного тока для исполнения с выходным сигналом Modbus, В |
от 5,0 до 30,0 | ||
|
Температура транспортирования и хранения, °С |
от -40 до +80 | ||
|
Маркировка степени защиты по ГОСТ 14254-2015 |
IP 66/681) | ||
|
Габаритные размеры корпуса, мм, не более: | |||
|
- диаметр |
75 |
163,5 | |
|
- длина |
180 |
236,0 | |
|
Масса без фланцев, кг, не более |
3 (с учетом массы кабеля 10 метров) |
2,8 (с учетом массы кабеля 5 метров) | |
|
Средний срок службы, лет, не более |
20 | ||
|
Наработка на отказ, ч, не более |
130 000 | ||
|
Маркировка взрывозащиты |
0Ex ia IIC T4 X Ga1’ | ||
|
- |
Gb Ex ia IIc T4 X1) | ||
|
Примечание: 1) в соответствии с заказом. | |||
