МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 декабря 2018 г.                                                 2778

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 65402 «Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Эндресс+Хаузер» б/д приказываю:

  • 1. Внести изменения в описание типа на уровнемеры микроволновые Micropilot FMRI 0, Micropilot FMR20, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66883-17, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить поверку по документу МП 208-002-2017 с изменением № 1 «ГСП. Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 ноября 2018 г., и распространить действие документа на уровнемеры микроволновые Micropilot FMRI0, Micropilot FMR20, находящиеся в эксплуатации.

  • 3.  Переоформить свидетельство об утверждении типа №  65402

«Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66883-17, в связи с внесением изменений в документ на методику поверки и переименованием организации-изготовителя с «фирма Endress+Hauser GmbH+Co.KG», Германия на «фирма Endress+Hauser SE+Co.KG», Г ермания.

  • 4.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Приказ Росстандарта №2778 от 27.12.2018, https://oei-analitika.ru

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и метрологии.

Приказ Росстандарта №2778 от 27.12.2018, https://oei-analitika.ru

Сертификат: 0OE1036EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приказ Росстандарта №2778 от 27.12.2018, https://oei-analitika.ru



Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2778

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20 Назначение средства измерений

Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20 (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей (в том числе агрессивных химических), вязких жидких масс, паст, пульп и других сред в закрытых или открытых резервуарах, сосудах и аппаратах различного типа.

Описание средства измерений

Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя, смонтированных в неразъемном герметичном корпусе.

Принцип измерений уровня основан на определении времени прохождения электромагнитного сигнала (принцип «Time of Flight») от первичного преобразователя (антенны) уровнемера к поверхности измеряемой среды и обратно. Уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает уровень с использованием значения скорости распространения электромагнитного сигнала и данных настройки.

Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и функциональных возможностей электронного преобразователя выпускаются различные исполнения уровнемеров (рис. 1), предназначенные для установки в открытом пространстве, резервуарах, аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемер может поставляться в комплекте с измерительным колодцем или выносной камерой (байпасом) для монтажа на резервуаре.

Приказ Росстандарта №2778 от 27.12.2018, https://oei-analitika.ru
Приказ Росстандарта №2778 от 27.12.2018, https://oei-analitika.ru

б)

а)

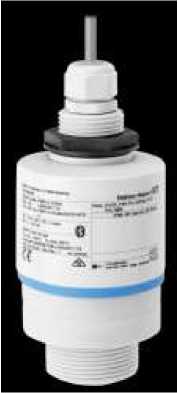

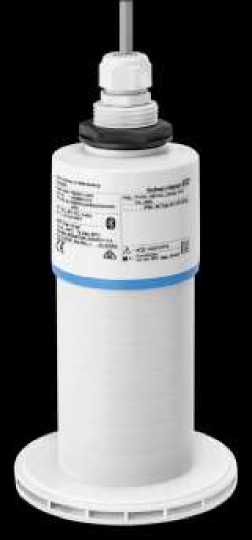

Рисунок 1 - Общий вид уровнемеров: (а) Micropilot FMR10, Micropilot FMR20 в исполнении с антенной 40мм; (б) Micropilot FMR20 в исполнении с антенной 80мм

Уровнемеры Micropilot FMR10 и Micropilot FMR20 в исполнении с антенной 40 мм имеют одинаковое конструктивное исполнение корпуса, но отличаются метрологическими и техническими характеристиками (диапазон измерений, выходные сигналы).

Параметризация уровнемера и пусконаладочные работы осуществляются на месте монтажа посредством беспроводного радиоинтерфейса Bluetooth® при помощи смартфона или планшетного компьютера с установленным ПО SmartBlue, посредством выносного блока индикации и управления RIA15 и/или через интерфейс цифровой коммуникации (только для Micropilot FMR20). Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART®) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue или с выносного блока индикации и управления RIA15 (рис. 2).

Приказ Росстандарта №2778 от 27.12.2018, https://oei-analitika.ru

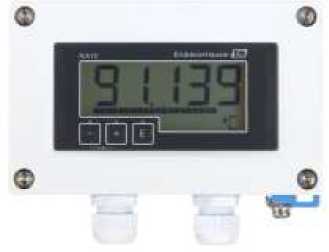

Рисунок 2 - Внешний вид выносного блока индикации и управления RIA15

В конструкции выносного блока индикации и управления RIA15 предусмотрена блокировка клавиатуры одновременным нажатием клавиш _ +   +  ..

В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности измерений.

В состав электронного преобразователя включен функциональный блок расширенной самодиагностики, который непрерывно в процессе работы выполняет функции контроля исправности частей уровнемера. Благодаря наличию встроенного датчика температуры, реализуется непрерывный контроль температуры окружающей среды для контроля выхода параметров процесса и/или окружающей среды за рамки спецификации. Результаты самодиагностики в виде числовых величин и сообщений в соответствии со стандартом NAMUR NE 107 могут быть считаны с блока индикации и управления, с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue и/или могут передаваться в виде цифрового выходного сигнала.

Уровнемеры могут применяться для вычисления и индикации объема жидкостей в резервуарах и вычисления расхода жидкостей в открытых каналах и безнапорных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях: 0Ex ia IIC T4 X или Ga/Gb Ex ia IIc T4 X.

Для увеличения диапазона измерений уровнемер может быть укомплектован рупорной антенной, которая дополнительно обеспечивает защиту первичного преобразователя от искажения результатов измерений в диапазоне до 0,1 м.

Для обслуживания, настройки, диагностики уровнемеров Micropilot FMR20 с персонального компьютера могут использоваться сервисные программы FieldCare, DeviceCare, SIMATIC PMD, PACTware, AMS Device Manager.

Программное обеспечение

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения нанесено фабричным способом на заводскую табличку (шильдик) прибора и доступно для считывания с использованием цифрового протокола HART® при помощи персонального компьютера и/или посредством беспроводного радиоитерфейса Bluetooth® с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса датчика без возможности вскрытия.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера. Идентификационные данные программного обеспечения системы представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FMR10, FMR20

Номер версии (идентификационный номер) ПО

не ниже 01.yy.zz

Цифровой идентификатор ПО

не отображается

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров микроволновых Micropilot FMR10, FMR20 защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «высокий».

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики уровнемеров

Исполнение уровнемера

FMR10

FMR20

Диапазон    измерений

уровня, м

Стандартное *

от 0 до 5

от 0 до 10

С увеличенным диапазоном измерений*

от 0 до 8

от 0 до 20

Пределы     основной

допускаемой абсолютной погрешности измерений уровня при расстоянии до        поверхности

продукта LN, мм

LNmin < LN < 0,1 м

±20

0,1 м < LN < 0,5 м

±10

0,5 м < LN < LNmax

±5

±2

Пределы дополнительной погрешности от изменений температуры окружающей среды

±3 мм /10 °C

Рабочая температура, °С (в месте монтажа на резервуаре)*

от -40 до +60

от -40 до +80

Рабочее давление, МПа (бар)

от -0,1 до +0,3 (от -1 до +3)

Температура окружающего воздуха, °С

от -40 до +80

Выходной сигнал:

  • - цифровой

  • - аналоговый, мА

Bluetooth®

от 4 до 20

Bluetooth®,

HART®

от 4 до 20

Параметры электрического питания:

  • - напряжение постоянного тока по сигнальной цепи, В

  • - другие варианты по запросу

от 10,5 до 30,0

Температура транспортирования и хранения, °С

от -40 до +80

Степень защиты от внешних воздействий по

ГОСТ 14254-96

IP66/68

Габаритные размеры корпуса, мм, не более,

  • - ширина

  • - длина

75

180

  • 163.5

  • 208.5

Масса без фланцев, кг, не более

3 (с учетом массы кабеля 10 метров)

2,8 (с учетом массы кабеля 5 метров)

Средний срок службы, лет, не более

20

Наработка на отказ, ч, не более

130000

Маркировка взрывозащиты

-

0Ex ia IIC T4 X Ga/Gb Ex ia IIc T4 X

* диапазон измерений определяется конструктивным исполнением антенны

Знак утверждения типа

наносится на корпус уровнемера заводским способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-

во

Примечание

Уровнемер микроволновый Micropilot

FMR10, FMR20

1 шт.

в соответствии

с заказом

Комплект принадлежностей

(по заказу):

  • - крышка защитная;

  • - рупорные антенны;

  • - монтажные кронштейны;

  • - универсальный переходной фланец фланец;

  • -  барьер безопасности с гальванической развязкой KFD2-HLC-Ex1.D.2W;

  • - выносной блок индикации и управления;

  • - устройство периферийное;

  • - адаптер WirelessHART;

  • - шлюзы для удаленного мониторинга;

  • - источник питания;

  • -  активный барьер с дополнительной диагностикой HART®;

  • - модуль защиты от перенапряжения;

  • - выносная камера;

52025686

52000598

71325090

71327051

71325079 942669-000X

5201413X 919791-000X 71093130

FAX50

HMX50

RIA15

FXA195

SWA70

FXA320

FXA520

RNS221 RN221N

HAW562

в соответствии

с заказом

Компакт - диск с сервисной программой FieldCare, DeviceCare

1 шт.

ПО SmartBlue для смартфона или планшетного компьютера

Руководство по эксплуатации

1 экз.

на партию

Паспорт

1 экз.

Методика поверки

МП 208-002-2017 с изменением № 1

1 экз.

на партию

Поверка

осуществляется по документу МП 208-002-2017 «ГСИ. Уровнемеры микроволновые Micropilot FMR10, FMR20. Методика поверки с изменением №1», утвержденному ФГУП «ВНИИМС» 19.11.2018 г.

Основные средства поверки:

  • -  рабочий эталон 1-ого разряда по ГОСТ 8.477-82 (уровнемерная поверочная установка по ГОСТ 8.321-2013);

  • -  рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98, компарированная по МИ 1780-87.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым Micropilot FMR10, Micropilot FMR20

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 28725-90 Приборы для измерения уровня жидких и сыпучих материалов. Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя

Изготовитель

Фирма Endress+Hauser SE+Co.KG, Германия.

Адрес: Hauptstrasse 1, D-79689 Maulburg, Germany

Телефон: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info@pcm.endress.com

Заявитель

Общество с ограниченной ответственностью «Эндресс+Хаузер»

(ООО «Эндресс+Хаузер»)

ИНН 7718245754

Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1

Телефон: +7(495) 783-28-50, факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
