ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _9 »    июля      2024 г. № __4-

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интер вал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

1

3

4

5

6

7

8

9

10

11

12

13

14

1.

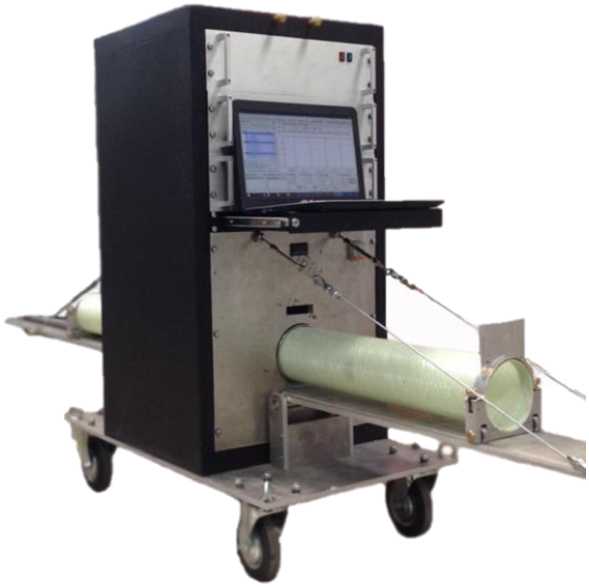

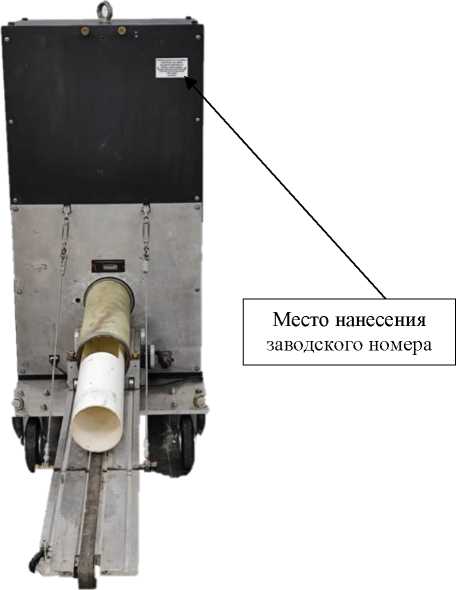

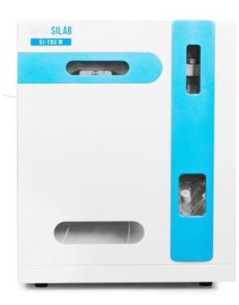

Установки мобильные для ЯМР-анализа полноразмерно-го керна

ЯМР- Керн

С

92664-24

02

Общество с ограниченной ответственностью «ТНГ-Групп» (ООО «ТНГ-Групп»), Республика Татарстан, г. Бугульма

Общество с ограниченной ответственностью «ТНГ-Групп» (ООО «ТНГ-Групп»), Республика Татарстан, г. Бугульма

ОС

МП 17 251-2023 «ГСИ. Установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн. Методика поверки»

1 год

Общество с ограниченной ответственностью «ТНГ-Групп» (ООО «ТНГ-Групп»), Республика Татарстан, г. Бугульма

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Екатеринбург

11.01.2024

1.

Система измерительная установки АВТ-5 ООО «ЛУКОЙЛ-Пермнеф-теоргсинтез»

Обозначение отсутствует

Е

92665-24

0001-0002-5125

Общество с ограниченной ответственностью «ЛУКОЙЛ-Пермнеф-теоргсинтез» (ООО «ЛУКОЙЛ-

Общество с ограниченной ответственностью «ЛУ КОЙЛ- Пермнеф-теоргсинтез» (ООО «ЛУ КОЙЛ-

ОС

МП 2212/1 311229 2023 «ГСИ. Система измерительная установки АВТ-5 ООО «ЛУ-

1 год

Общество с ограниченной ответственностью «ЛУКОЙЛ-Пермнеф-теоргсинтез» (ООО «ЛУКОЙЛ-

ООО ЦМ «СТП», г. Казань

22.12.2023

Пермнеф-теоргсинтез»), г. Пермь

Пермнеф-теоргсинтез»), г. Пермь

КОЙЛ- Пермнеф-теоргсин-тез». Методика по верки»

Пермнеф-теоргсинтез»), г. Пермь

3.

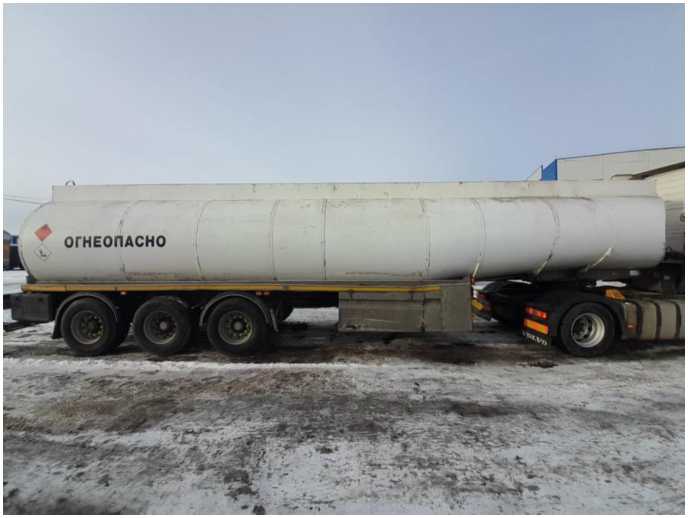

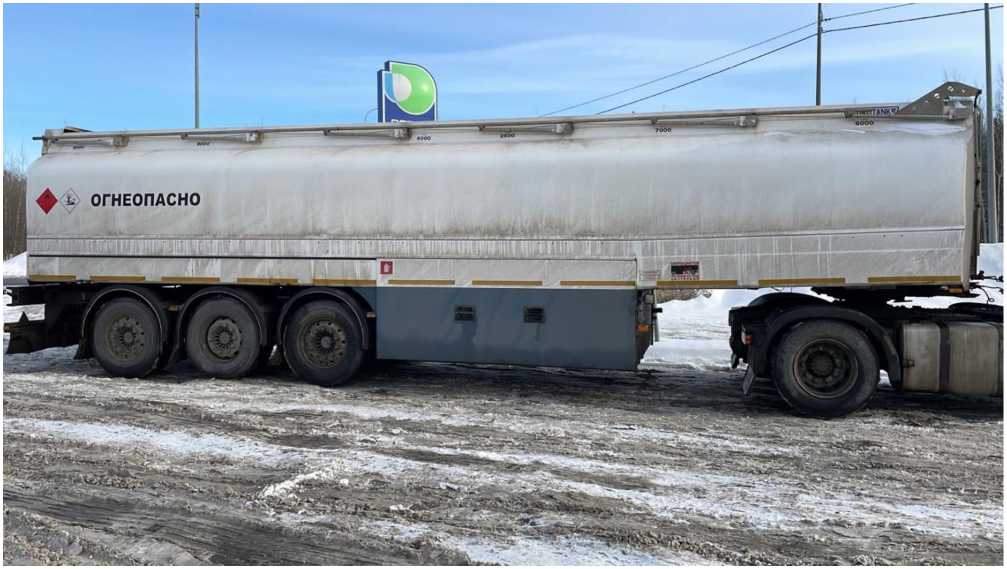

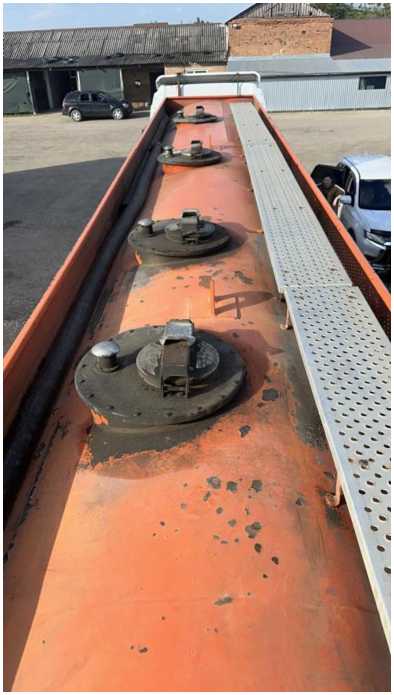

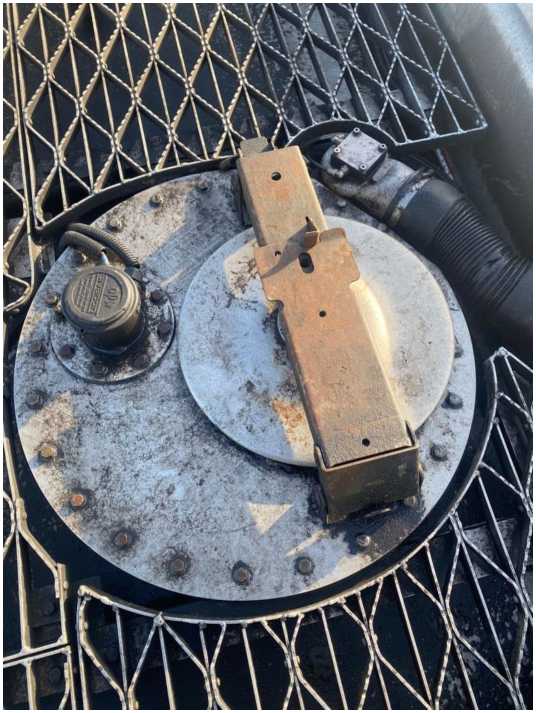

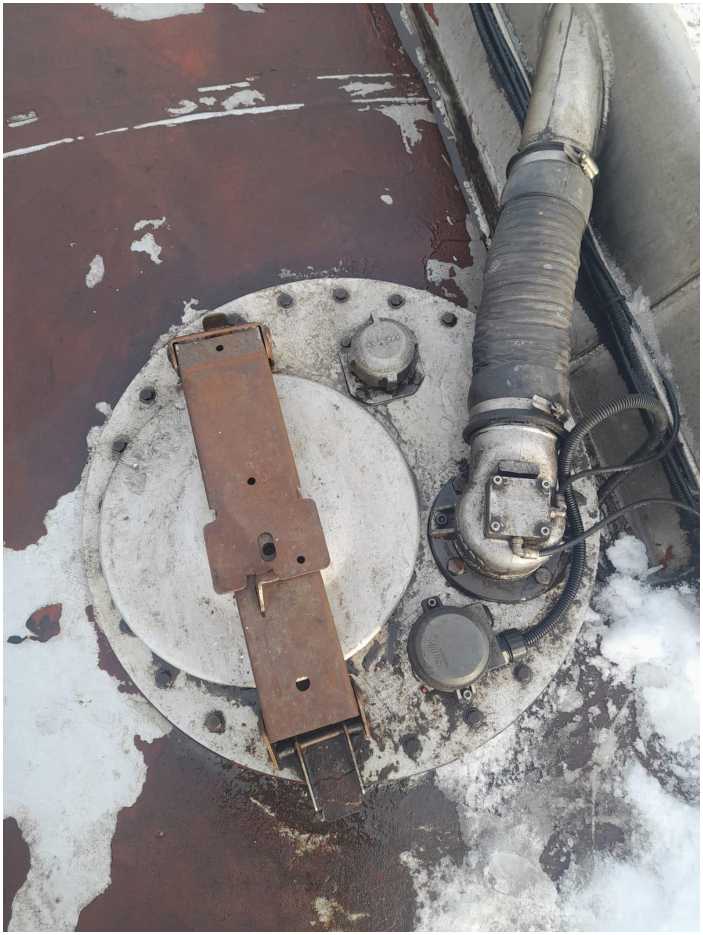

Полуприцеп-цистерна

THOMP SON CARMI CHAEL/ HEIL PT44/3

Е

92666-24

2565

HEIL, Велико британия

HEIL, Велико британия

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Общество с ограниченной ответственностью «АГРОДВИЖЕНИЕ» (ООО «АГРО-ДВИЖЕНИЕ»), г. Санкт-Петербург

ООО фирма «Метролог», Казань

г.

03.05.2024

4.

Полуприцеп-цистерна

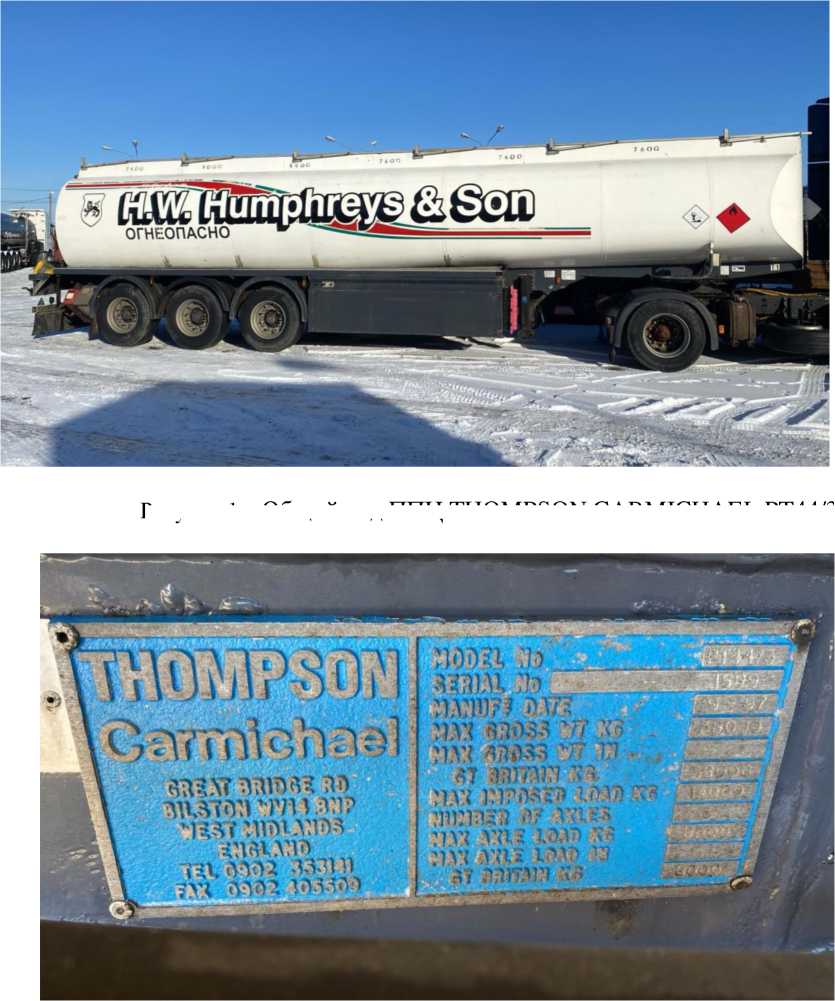

THOMP SON CARMI CHAEL PT44/3

Е

92667-24

1889

THOMPSON CARMICHAE L, Великобритания

THOMPSON CARMICHAE L, England, Великобритания

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Общество с ограниченной ответственностью «АГРО ДВИЖЕНИЕ» (ООО «АГРО- ДВИЖЕНИЕ»), г. Санкт-Петербург

ООО фирма «Метролог», Казань

г.

03.05.2024

5.

Полуприцеп-цистерна

Eurotank ET-39-6

Е

92668-24

YF912V24SD50499 49

Eurotank OY, Финляндия

Eurotank OY, Финляндия

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Общество с ограниченной ответственностью «АГРО ДВИЖЕНИЕ» (ООО «АГРО- ДВИЖЕНИЕ»), г. Санкт-Петербург

ООО фирма «Метролог», Казань

г.

30.04.2024

6.

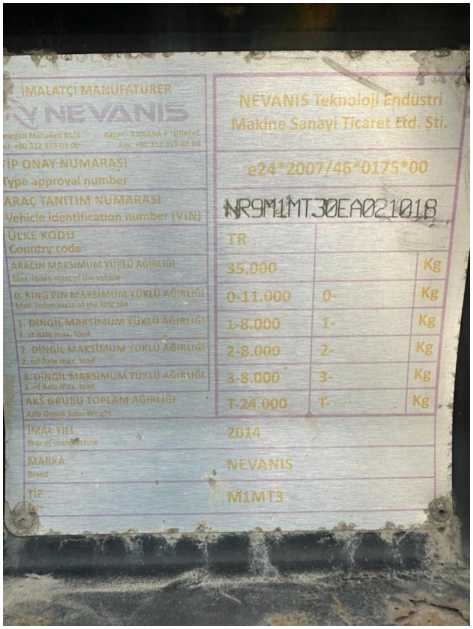

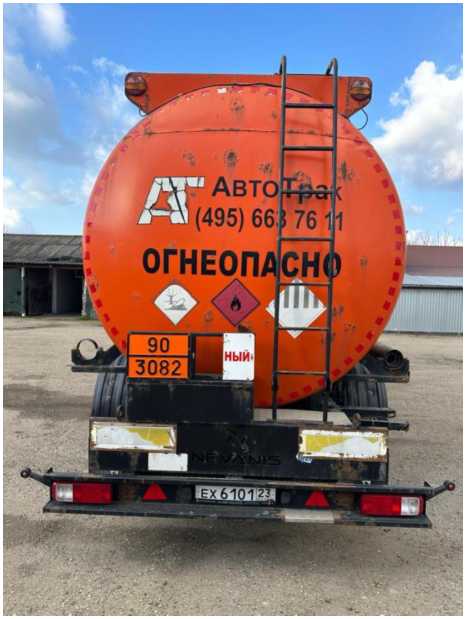

Полуприцеп-цистерна

NEVANI S M1MT3

Е

92669-24

NR9M1MT30EA02 1018

NEVANIS TEKNOLOJI END MAK.SAN.VE TIC.LTD.STI,

NEVANIS TEKNOLOJI END MAK.SAN.VE TIC.LTD.STI,

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для

1 год

Общество с ограниченной ответственностью «Автострада» (ООО

ООО фирма «Метролог», Казань

г.

27.04.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92674-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Фрунзенская

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Фрунзенская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 570. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

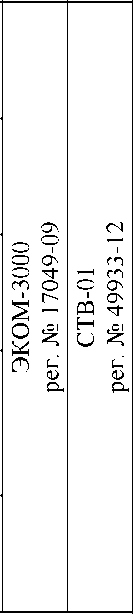

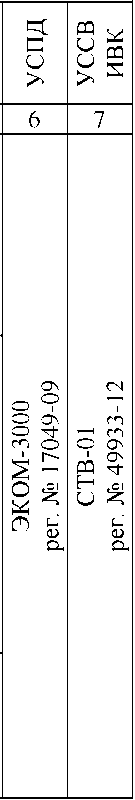

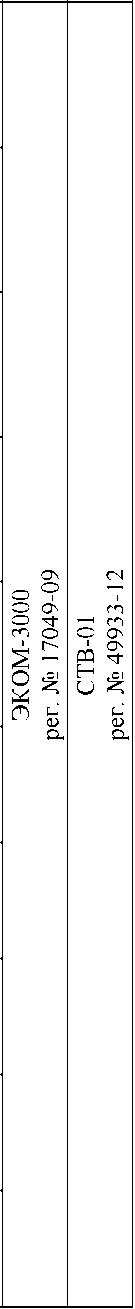

Таблица 2 - Состав измерительных каналов АИИС КУЭ

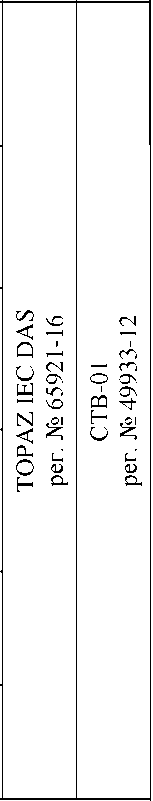

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	О й и Н
1	2	3	4	5	6	7
1	ВЛ 110 кВ Фрунзенская-Рудник	SB 0,8 кл.т 0,2S Ктт = 1000/1 рег. № 81432-21	НАМИ кл.т 0,2 Ктн = (11ОООО/^3)/(1О0/^3) рег. № 6О353-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	Q А г 1 W 40 N tOj < I-,-О н л	“гТ 1 сс сс сл CQ Tt Н' ^О1 и I-.' о Он
2	ВЛ 110 кВ Фрунзенская-Томаровка №2	SB 0,8 кл.т 0,2S Ктт = 1000/1 рег. № 81432-21	НАМИ-11О УХЛ1 кл.т О,2 Ктн = (11ОООО/^3)/(1ОО/^3) рег. № 24218-03	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
3	ВЛ 110 кВ Фрунзенская- Томаровка №1	SB 0,8 кл.т 0,2S Ктт = 1000/1 рег. № 81432-21	НАМИ кл.т О,2 Ктн = (11ОООО/^3)/(1ОО/^3) рег. № 60353-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
4	ВЛ 110 кВ Фрунзенская-Майская	SB 0,8 кл.т 0,2S Ктт = 1000/1 рег. № 81432-21	НАМИ кл.т О,2 Ктн = (110000/Vз)/(100/Vз) рег. № 60353-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
5	ВЛ 110 кВ Фрунзенская- Западная №1	SB 0,8 кл.т 0,2S Ктт = 1000/1 рег. № 81432-21	НАМИ-ИО УХЛ1 кл.т О,2 Ктн = (110000/Vз)/(100/Vз) рег. № 24218-03	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

Таблица 3 -

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1-9	1,0	1,0	0,6	0,5	0,5
(Счетчик O,2S;	0,8	1,1	0,8	0,6	0,6
ТТ 0,2S; ТН 0,2)	0,5	1,8	1,3	0,9	0,9
10-11 (Счетчик 0,5S; ТТ 0,5)	1,0	-	1,7	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,4	2,7	1,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1-9 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
10-11	0,8	-	4,5	2,4	1,8
(Счетчик 1,0; ТТ 0,5)	0,5	-	2,8	1,6	1,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1-9	1,0	1,2	0,8	0,7	0,7
(Счетчик 0,2S;	0,8	1,3	1,0	0,9	0,9
ТТ 0,2S; ТН 0,2)	0,5	1,9	1,4	1,1	1,1
10-11 (Счетчик 0,5S; ТТ 0,5)	1,0	-	2,1	1,6	1,4
	0,8	-	3,1	1,9	1,7
	0,5	-	5,5	3,0	2,3

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для cos9=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1.0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1(5) до 120 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для УСПД - для сервера, УССВ	от 90 до 110 от 1(5) до 120 0,5 от 49,6 до 50,4 от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии СТЭМ-300:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии Альфа А1800:
- средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS:
- средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  измерений может

• - резервирование каналов связи: информация о результатах передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
1	2	3
Трансформатор тока измерительный на номинальное напряжение 0,66 кВ	ТТИ	3 шт.
Трансформатор тока встроенный	SB 0,8	21 шт.
Трансформатор тока	SBL 0.8 Н	6 шт.
Трансформатор тока	Т-0,66 УЗ	3 шт.
Трансформатор напряжения антирезонансный однофазный	НАМИ	3 шт.
Трансформатор напряжения	НАМИ-110 УХЛ1	3 шт.
Счетчик электрической энергии трехфазный статический	СТЭМ-300	9 шт.
Счетчик электрической энергии трехфазный многофункциональный	Альфа А1800	2 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.УОБ.Ц9.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Фрунзенская». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12; п. 6.13);

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 59793-2021 Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест»)

Адрес: 141401, Московская обл., г. Химки, ул.Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

Web-сайт: www.enertest.ru

E-mail: info@enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92675-24

ОПИСЛНИЕ ТИПЛ СРЕДСТВЛ ИЗМЕРЕНИЙ

Приборы для измерения артериального давления и частоты пульса цифровые

Назначение средства измерений

Приборы для измерения артериального давления и частоты пульса цифровые, (далее - приборы) предназначены для измерений систолического и диастолического артериального давления крови и частоты пульса осциллометрическим методом.

Описание средства измерений

Принцип действия приборов для измерения артериального давления и частоты пульса цифровых LD, основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном повышении или снижении его величины.

Частота пульса определяется как среднее значение за несколько периодов сердечных сокращений. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплее прибора в цифровом виде.

Приборы состоят из электронного блока с жидкокристаллическим дисплеем (варианты исполнения: LD-522, LD-522А, LD-523, LD-523A. LD-596, кП-596Л) или со светодиодным (LED) дисплеем (варианты исполнения: LD-587, LD-587A) и компрессионной манжеты. Манжета представляет собой пневмокамеру в чехле с застёжкой для её фиксации в месте расположения при измерении давления. Электронный блок включает в себя датчик давления, компрессор для нагнетания воздуха в манжету, клапан для автоматического сброса давления, узел обработки пульсовой волны, а также отсека для установки элементов питания.

Приборы после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете, индикацию разряда элементов питания и ошибок, возникающих в процессе измерения.

Приборы могут быть изготовлены в следующих исполнениях: LD-522, LD-522A, LD-523, LD-523A, LD-587, LD-587A, LD-596 и LD-596A, которое отличаются внешним видом и составом комплектации, а также дополнительными функциями. Исполнение с индексом «A» (LD-522A, LD-523A, LD-587A и LD-596A) поставляется в комплекте с источником электропитания LD-N069. Исполнения без индекса «A» (LD-522, LD-523, LD-587 и LD-596) поставляется в комплекте с кабелем USB - Type-С.

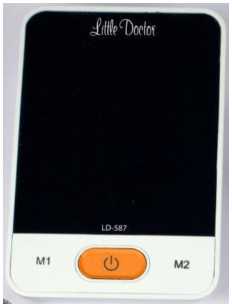

Общий вид приборов приведен на рисунках 1-8.

Пломбирование приборов не предусмотрено.

Нанесение знака поверки на приборы не предусмотрено.

Серийный номер в виде арабских цифр наносится на маркировочную этикетку, прикрепленную к корпусу приборов. Места нанесения серийного номера и знака утверждения типа приведены на рисунке 9.

Программное обеспечение

Приборы имеют встроенное метрологически значимое ПО для преобразования давления пульсовой волны в цифровой код, для последующего хранения результатов и вывода их на дисплей.

Приборы конструктивно выполнены как закрытое устройство и не имеют интерфейсов ввода и редактирования метрологически значимого ПО.

Конструкция приборов полностью исключает несанкционированные настройки и вмешательства, приводящие к искажению результатов измерений.

Уровень защиты программного обеспечения «Высокий» в соответствии с

Р50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Исполнение	Идентификационные данные (признаки)
	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО
LD-522, LD-522A, LD-523, LD-523A	LD522(LD)V601320230911.hex	V6.01320230911	Не отображается
LD-587, LD-587A,	uVision2 IDE	V.2.40a	Не отображается
LD-596, LD-596A,	LD596-SV615920221215.hex	V6.15920221215	Не отображается

Метрологические и технические характеристики

Таблица 2 -

Наименования характеристики	Значение
Диапазон показаний давления в манжете, мм рт. ст.	от 0 до 300
Диапазон измерений давления в манжете, мм рт. ст.	от 40 до 260
Пределы допускаемой абсолютной погрешности прибора при измерении давления в манжете, мм рт. ст.	±3
Диапазон измерений частоты пульса, мин-1	от 40 до 180
Пределы допускаемой относительной погрешности прибора при измерении частоты пульса, %	±5

Таблица 3 - Основные технические

Наименования характеристики	Значение
Длина обхвата манжетой плеча, см - Cuff-LDA - Cuff-LDU	от 25 до 36 от 22 до 42
Источник питания	4 элемента типа ААА или АА; Источник электропитания (5 В/0,5А постоянного тока)
Масса, без учета элементов питания, г, не более - LD-522, LD-522A, LD-523, LD-523A - LD-596, LD-596A - LD-587, LD-587A	195 321 238
Габаритные размеры, мм (длина х высота х ширина), не более - LD-522, LD-522A, LD-523, LD-523A - LD-596, LD-596A - LD-587, LD-587A	89х53х118 112х71х147 108x50x142

таблицы 3 - Основные технические

Наименования характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, оС	от +10 до +40
- относительная влажность, %, не более	от 15 до 85
Условия хранения / транспортирования:
- температура окружающего воздуха, оС	от -20 до +50
- относительная влажность, %, не более	от 15 до 85
Срок службы:
- электронный блок	7
- манжета	3
- источник электропитания	7

Знак утверждения типа

наносится типографским способом на маркировочную этикетку, прикрепленную на оборотной стороне прибора и (или) на титульном листе руководства по эксплуатации.

Комплектность средства измерений

Комплектность приборов для измерения артериального давления и частоты пульса цифровых LD, приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Электронный блок	LD-522, LD-522A, LD-523, LD-523A, LD-587, LD-587A, LD-596 и LD-596A	1 шт.
Манжета:	Cuff-LDA (для приборов вариантов исполнения: LD-522, LD-522A, LD-596, LD-596A) Cuff-LDU (для приборов вариантов исполнения: LD-523, LD-523A, LD-587, LD-587A)	1шт.
Элементы питания	Элементы питания типа ААА или АА в зависимости от исполнения	4 шт.
Источник электропитания	LD-N069 (для приборов вариантов исполнения: LD-522A, LD-523A, LD-587A и LD-596A)	1 шт.
Кабель USB для источника питания	для приборов вариантов исполнения: LD-522, LD-523, LD-587 и LD-596	1 шт.
Руководство по эксплуатации	-	1 шт.
Гарантийный талон	-	1 шт.
Сумка	-	1 шт.
Упаковка	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4.6. руководства по эксплуатации.

от 16 ноября 2020 г. к сфере государственного

артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Стандарт предприятия Little Doctor International (S) Pte. Ltd., Сингапур.

Правообладатель

Little Doctor International (S) Pte. Ltd., Сингапур

Адрес: 7500А Beach Road, 11-313 The Plaza, 199591, Singapore

Телефон: +65-68344249 / +65-62342197

E-mail: info@littledoctor.sg

Web-сайт:www.littledoctor.sg

Изготовитель

Little Doctor International (S) Pte. Ltd., Сингапур

Адрес: 7500А Beach Road, 11-313 The Plaza, 199591, Singapore

Телефон: +65-68344249 / +65-62342197

E-mail: info@littledoctor.sg

Web-сайт:www.littledoctor.sg

Производственная площадка

Little Doctor Electronic (Nantong) Co., Ltd., КНР

Адрес: No. 8, Tongxing Road Economic & Technical Development Area 226010 Nantong, Jiangsu, P.R. China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92676-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры вихревые LUGB

Назначение средства измерений

Расходомеры вихревые LUGB (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей, газов и пара, массового расхода и массы пара.

Описание средства измерений

Принцип работы расходомеров основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока.

Расходомер состоит из первичного преобразователя расхода (далее сенсор) и электронного преобразователя (далее ЭП) в герметичном корпусе.

В измерительном канале сенсора установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента преобразователь сигналов. Измерительная информация отображается на цифровом жидкокристаллическом дисплее или передается через интерфейс для дальнейшей обработки и отображения.

Расходомеры изготавливаются в компактном исполнении, когда сенсор и электронный преобразователь жестко механически связаны или в раздельном исполнении, когда сенсор и электронный преобразователь разнесены на некоторое расстояние и соединены сигнальным кабелем. Расходомеры имеют исполнения обычное или взрывозащищенное. Расходомеры могут быть оснащены аналоговым выходом (от 4 до 20 мА), импульсным и цифровым выходами.

Расходомеры выпускаются в следующих модификациях:

• - LUGB-2. Имеет проточное или погружное исполнение, может изготавливаться со встроенными датчиками температуры и/или давления.

• - QT-LUX. Прецессионное проточное исполнение может изготавливаться со встроенными датчиками температуры и давления.

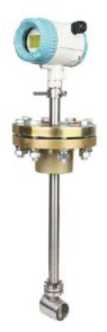

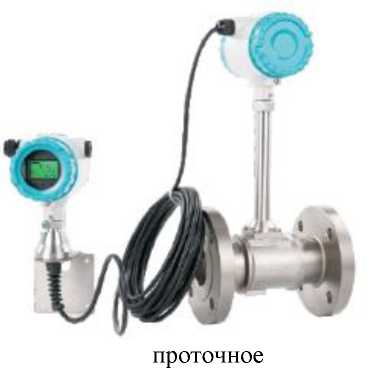

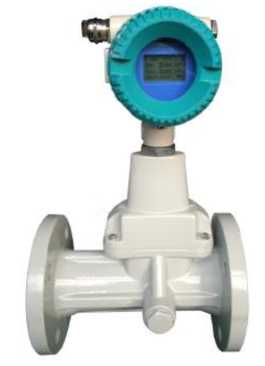

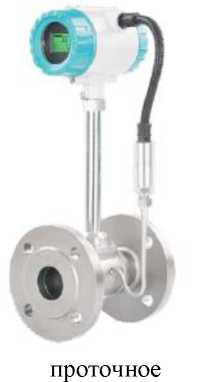

Внешний вид расходомеров в различных исполнениях приведен на рисунке 1.

Серийный номер расходомера в цифровом формате наносится при помощи лазерной гравировки на маркировочных табличках и/или в цифровом формате типографским методом на самоклеящуюся этикетку, как показано на рисунке 2. Отдельной наклейкой на корпус сенсора и электронного преобразователя наносится маркировка взрывозащиты, вид наклейки представлен на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.

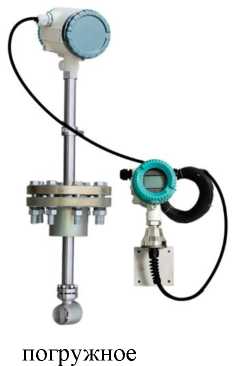

погружное

Компактное исполнение модификации LUGB-2

Место нанесения серийного номера

--------\------

Vortex Flow Meter

Nominal        80 mm

Nominal Pressure: рмап Serial No.: 23Q8tZia_

Q&T INSTRUMENT CO,Ltd

а)

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Vortex
Номер версии (идентификационный номер) ПО	1.x           9.x       C.x-A.x
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	LUGB-2		QT-LUX
Исполнение	Погружное	Проточное	Проточное
Диапазон измерения объемного расхода жидкостей, м3/ч	от 6 до 12000	от 0,5 до 2500	-
Диапазон измерения объемного расхода газа, пара при рабочих условиях, м3/ч 1)	от 60 до 60000	от 5 до 16000	от 1,2 до 3600
Диапазон измерения массового расхода пара, кг/ч	от 67,74 до 160800	от 5,6 до 160800	-
Диапазон температуры измеряемой среды, °С	от -40 до +250 (от -40 до +350)4)		от -20 до +80
Динамический диапазон, не более2)	1:15
Пределы допускаемой относительной погрешности измерения объемного расхода, объема жидкости, газа, пара, 5v, %3)	±1,5	±1	±1; ±1,5
Пределы допускаемой относительной погрешности измерения массового расхода, массы пара, 5m, %3)	±2	±1,5	-
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, %	±0,5
1) Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер. 2) Диапазон измерений зависит от измеряемой среды и номинального диаметра расходомера, указывается в паспорте на каждый конкретный расходомер. 3) При Ке > 20000 Re - число Рейнольдса, вычисляется по формуле: к 4 • Q
Ке        ту         , • Dвнутр ■ где   Q - расход, м3/с; п - число Пи (3,14159265); Ввнутр - внутренний диаметр первичного преобразователя (из паспорта), м; V - кинематическая вязкость измеряемой среды при температуре измерений, м2/с. 4) Высокотемпературное исполнение.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Модификация	LUG]	B-2	QT-LUX
Исполнение	Погружное	Проточное	Проточное
Номинальный диаметр, DN	от 80 до 2000	от 15 до 300	от 20 до 200
Максимальное давление измеряемой среды, МПа	1,6	25,0	6,3
Условия эксплуатации: - температура окружающей среды1), °С - температура окружающей среды2), °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа	от -40 до +65 от 0 до +65 95 от 84,0 до 106,7		от -30 до +65 от 0 до +65 95 от 84,0 до 106,7

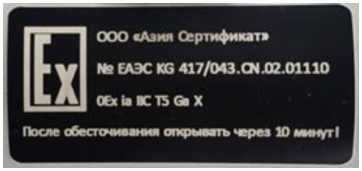

Маркировка взрывозащиты по ГОСТ 31610.0-2019	0Ex ia IIC T5 Ga X		0Ex ia IIC T6 Ga X
Выходной сигнал: - аналоговый, мА - импульсный, имп/c - цифровой	от 4 до 20 100 HART, Modbus (RS485)
Напряжение питания: - напряжение постоянного тока, В	от 12 до 30 3,62)
Габаритные размеры расходомеров (без учёта длины зонда), не более, мм -длина -ширина -высота	400 460 752		700 340 470
Средний срок службы, лет	15
Наработка на отказ, часов	100000
1) Возможен более широкий температурный диапазон, определяемый рабочим диапазоном обогреваемого термочехла 2) С питанием от литиевой батареи

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, на корпус электронного преобразователя при помощи наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер вихревой	LUGB	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз. на партию

Сведения о методиках (методах) измерений

приведены в разделе «Часть 1. Введение» руководства по эксплуатации «Расходомеры вихревые LUGB»

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной рочной схемы для средств измерений объемного и массового расходов газа».

Приказ Росстандарта от 23.12.2022 № 3253 Об утверждении Государственной рочной схемы для средств измерений температуры;

Приказ Росстандарта от 20.10.2022 № 2653 Об утверждении Государственной рочной схемы для средств измерений избыточного давления до 4000 МПа;

Техническая документация завода-изготовителя Q&T INSTRUMENT CO., LTD, Китай.

Правообладатель

«Q&T INSTRUMENT CO., LTD», Китай

Адрес: 475000, No.1 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China

Телефон: +86 (371)27880233

E-mail: qtinstrument@gmail.com

Изготовитель:

«Q&T INSTRUMENT CO., LTD», Китай

Адрес: 475000, No.1 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China.

Телефон: +86 (371)27880233

E-mail: qtinstrument@gmail.com

Производственные площадки:

Адрес: 475000, No.1 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China.

Адрес: 475000, No.191 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China.

Телефон: +86 (371)27880233

E-mail: qtinstrument@gmail.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское,

ул. Озерная, д.46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92677-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры термально-массовые QTMF

Назначение средства измерений

Расходомеры термально-массовые QTMF (далее - расходомеры) предназначены для измерений массового расхода и массы, объемного расхода и объема (приведенных к стандартным условиям) различных чистых газов и газовых смесей известного состава.

Описание средства измерений

Принцип действия расходомеров основан на поддержании постоянной разности температур между двумя термопреобразователями температуры.

Расходомеры состоят из первичного преобразователя расхода (сенсора), в состав которого входит сенсор, и блока электроники (далее - БЭ). Сенсор расходомера состоит из двух термопреобразователей сопротивления (ТС), расположенных внутри защитных гильз. Маломощный нагреватель создает разность температур между двумя термопреобразователями. Таким образом, один термопреобразователь измеряет температуру газа, а температура второго поддерживается выше температуры потока газа. При прохождении потока газа второй преобразователь охлаждается. При увеличении массового расхода увеличивается дисперсия тепла, поэтому подогреваемому термопреобразователю необходимо больше мощности для поддержания постоянной разности температур на ТС. Для вычислений массового расхода и массы, объемного расхода и объема, приведенного к стандартным условиям (в соответствии с ГОСТ 2939-63), используются физические свойства газа, значения которых записаны в БЭ, как условно-постоянные.

В зависимости от конструкции расходомеры выпускаются в двух исполнениях:

• - погружное, в котором ТС монтируются на штанге, вводимой непосредственно в трубопровод через отверстие в его стенке;

• - проточное (фланцевое, резьбовое, Tri-clamp), в котором ТС монтируются в стальном корпусе, внутренний диаметр которого совпадает с внутренним диаметром трубопровода.

Защитные гильзы представляют из себя термокарманы, в которых расположены ТС.

БЭ имеет цифровой интерфейс связи, а также может быть оснащен встроенным дисплеем и клавиатурой, с помощью которой можно производить настройку расходомера.

Для всех моделей расходомеров предусмотрены следующие исполнения:

• - компактное - БЭ и сенсор интегрированы, т. е. выполнены как единое изделие;

• - раздельное - БЭ и сенсор имеют разнесены и соединяются при помощи кабеля.

Конструктивно расходомеры погружного исполнения могут иметь устройство для извлечения без остановки процесса, различающееся в зависимости от давления процесса.

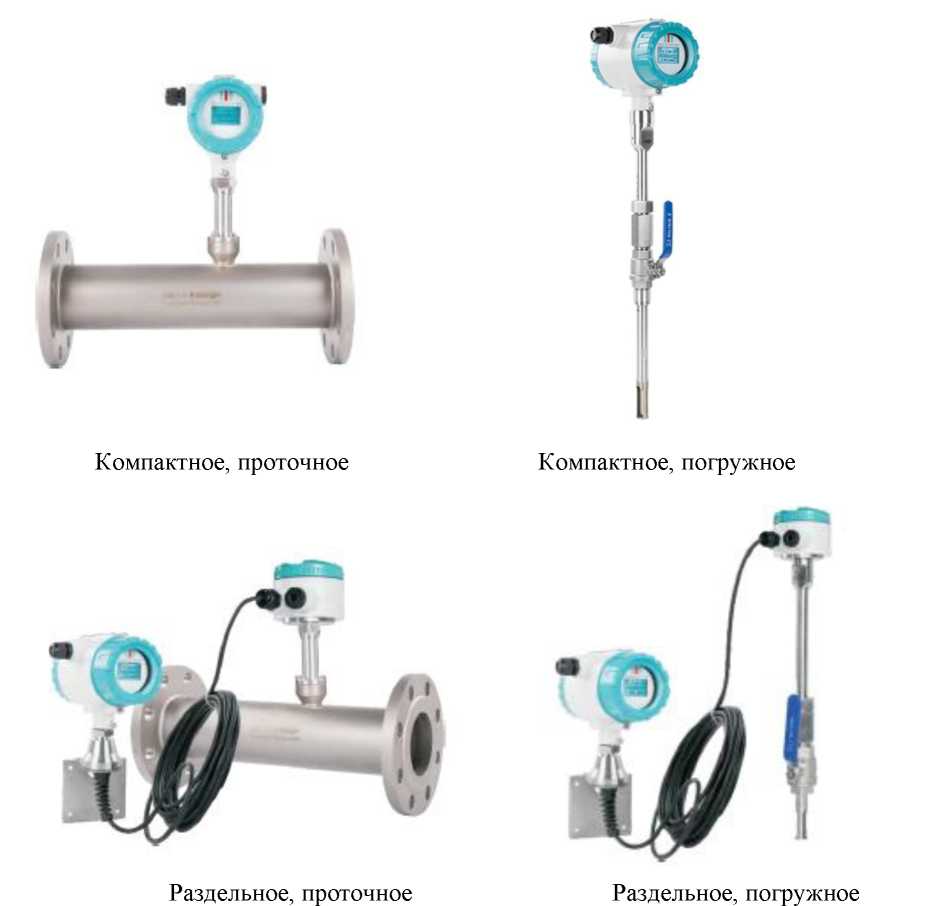

Внешний вид расходомеров приведен на рисунке 1.

Серийный номер расходомера в цифровом формате наносится при помощи лазерной гравировки на маркировочных табличках, как показано на рисунке 2. Отдельной наклейкой на корпус сенсора и БЭ наносится маркировка взрывозащиты, вид наклейки представлен на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.

Рисунок 1 - Общий вид расходомеров термально-массовых QTMF в различных исполнениях.

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема), приведенного к стандартным условиям массового расхода (массы) газов. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.

Таблица 1 -

данные ПО для моделей QTMF

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Thermal
Номер версии (идентификационный номер) ПО	1.x 1.xx 5.xx
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с

Р 50.2.077-2014 «средний».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Исполнение сенсора	погружное	проточное
Номинальный диаметр, DN	от 32 до 4000	от 10 до 300
Диапазон измерения объемного расхода, приведенного к стандартным условиям2), м3/ч	от 0,03 до 28000001)	от 0,03 до 250001)
Диапазон измерения массового расхода, кг/ч	от 0,03 до 28000001)	от 0,03 до 250001)
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), приведенного к стандартным условиям, массового расхода (массы)2), %	± 1,5	±1
Динамический диапазон	1:10(	0
1) Значения указаны для воздуха. Зависят от характеристик среды, диаметра трубопровода, в котором устанавливается расходомер, и скорости потока. Диапазон измерений указывается в паспорте на каждый конкретный расходомер. 2) Стандартные условия (температура - 293,15 К, давление - 101325 Па), по запросу расходомер может быть настроен на приведение к нормальным условиям (температура - 273,15 К, давление - 101325 Па).

Таблица 3 - Технические

Наименование характеристики	Значение
Исполнение сенсора	погружное	проточное
Рабочее избыточное давления, МПа, не более	1,6	4,0
Выходной сигнал:
- аналоговый, мА	от 4 до 20
- частотно-импульсный, Гц	от 0 до 5000
- релейный
- цифровой	HART, Modbus (RS485)
Диапазон температуры рабочей среды, °С	от -40 до +220

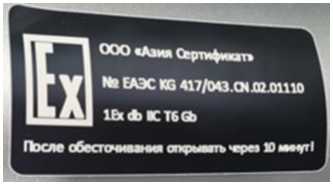

Маркировка взрывозащиты по ГОСТ 31610.0-2019	1Ex db IIC T6 Gb
Условия эксплуатации:
- температура окружающей среды1), °С	от -40 до +80
- относительная влажность воздуха, при 35 °С, %	95
- атмосферное давление, кПа	от 84,0 до 106,7
Параметры электропитание:
напряжение постоянного тока, В	от 24 до 36
напряжение переменного тока, В	от 85 до 250
Потребляемая мощность, Вт, не более	9
Наработка на отказ, часов	100000
Средний срок службы, лет, не более	15
1) Возможно исполнение расходомера с диапазоном температуры окружающей среды
от -20 до +80 °С. Точные значения указаны в паспорте на прибор.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, на корпус датчика при помощи наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Расходомер термально-массовый	QTMF	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз. на партию

Сведения о методиках (методах) измерений

приведены в разделах «Часть 1. Введение» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Техническая документация завода-изготовителя Q&T INSTRUMENT CO., LTD, Китай.

Правообладатель

«Q&T INSTRUMENT CO., LTD», Китай

Адрес: 475000, No.1 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China

Телефон: +86 (371)27880233

E-mail: qtinstrument@gmail.com

Изготовитель:

«Q&T INSTRUMENT CO., LTD», Китай

Адрес: 475000, No.1 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China

Телефон: +86 (371)27880233

E-mail: qtinstrument@gmail.com

Производственные площадки:

Адрес: 475000, No.1 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province, China

Адрес: 475000, No.191 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng

City; Henan Province, China

Телефон: +86 (371)27880233

E-mail: qtinstrument@gmail.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92678-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Южная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Южная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 588. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1, 3-6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
2 (Счетчик 0,2S; ТТ 0,2; ТН 0,2)	1,0	-	1,3	0,7	0,5
	0,8	-	1,8	1,0	0,7
	0,5	-	3,0	1,6	1,2

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
7, 9-1О, 12-13, 16 (Счетчик 0,2S; ТТ 0,2; ТН 0,5)	1,0	-	1,1	0,8	0,7
	0,8	-	1,4	1,0	0,9
	0,5	-	2,3	1,6	1,4
8 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,8	3,0	2,2	2,2
11, 14-15, 17-18 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,4	2,9	2,2
19-21, 26-27 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8
22 (Счетчик 0,5S; ТТ 0,5s)	1,0	2,0	1,0	0,8	0,8
	0,8	2,6	1,6	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
23 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8
24 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,7	0,9	0,6
	0,8	-	2,7	1,4	0,9
	0,5	-	5,3	2,6	1,8
25 (Счетчик 0,5S; ТТ 0,5)	1,0	-	1,7	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,4	2,7	1,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1, 3-6 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
2 (Счетчик 0,5; ТТ 0,2; ТН 0,2)	0,8	-	2,6	1,4	1,1
	0,5	-	1,7	1,0	0,8

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		62%,	65 %,	620 %,	6100 %,
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
7, 9-1О, 12-13, 16 (Счетчик 0,5; ТТ 0,2; ТН 0,5)	0,8	-	2,1	1,4	1,3
	0,5	-	1,4	1,0	1,0
8 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	3,9	2,5	1,9	1,9
	0,5	2,4	1,5	1,2	1,2
11, 14-15, 17-18 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,4	2,4	1,9
	0,5	-	2,5	1,5	1,2
19-21, 26-27 (Счетчик 0,5; ТТ 0,5S)	0,8	3,8	2,3	1,5	1,5
	0,5	2,3	1,4	1,0	1,0
22 (Счетчик 1; ТТ 0,5S)	0,8	4,6	2,7	1,8	1,8
	0,5	3,0	1,9	1,4	1,3
23 (Счетчик 0,5; ТТ 0,5S)	0,8	3,9	2,3	1,5	1,5
	0,5	2,3	1,4	1,0	1,0
24 (Счетчик 0,5; ТТ 0,5)	0,8	-	4,3	2,2	1,5
	0,5	-	2,4	1,3	1,0
25 (Счетчик 1; ТТ 0,5)	0,8	-	4,5	2,4	1,8
	0,5	-	2,8	1,6	1,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	65 %,	620 %,	6100 %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1, 3-6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
2 (Счетчик 0,2S; ТТ 0,2; ТН 0,2)	1,0	-	1,5	0,9	0,8
	0,8	-	1,9	1,1	0,9
	0,5	-	3,1	1,7	1,3
7, 9-10, 12-13, 16 (Счетчик 0,2S; ТТ 0,2; ТН 0,5)	1,0	-	1,2	1,0	0,9
	0,8	-	1,5	1,1	1,1
	0,5	-	2,4	1,7	1,6

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
8 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,9	1,2	1,0	1,0
	0,8	2,6	1,7	1,4	1,4
	0,5	4,8	3,0	2,3	2,3
11, 14-15, 17-18 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,9	1,2	1,0
	0,8	-	2,9	1,7	1,4
	0,5	-	5,5	3,0	2,3
19-21, 26-27 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
22 (Счетчик 0,5S; ТТ O,5S)	1,0	2,3	1,6	1,4	1,4
	0,8	2,9	2,0	1,7	1,7
	0,5	4,9	3,1	2,3	2,3
23 (Счетчик 0,2S; ТТ 0,5s)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
24 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,8	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,3	2,7	1,9
25 (Счетчик 0,5S; ТТ 0,5)	1,0	-	2,1	1,6	1,4
	0,8	-	3,1	1,9	1,7
	0,5	-	5,5	3,0	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1, 3-6 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,2	1,9	1,6	1,6
	0,5	1,9	1,5	1,4	1,4
2 (Счетчик 0,5; ТТ 0,2; ТН 0,2)	0,8	-	2,9	1,9	1,7
	0,5	-	2,1	1,6	1,5

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия:
параметры сети:
- напряжение, % от Uhom	от 99 до 101
- ток, % от Ihom	от 1(5) до 120
- коэффициент мощности	О,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков электроэнергии	от +21 до +25
Рабочие условия:
параметры сети:
- напряжение, % от Uhom	от 90 до 110
- ток, % от Ihom	от 1(5) до 120
- коэффициент мощности, не менее	О,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +4О
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии СТЭМ-300:
- средняя наработка до отказа, ч, не менее	22ОООО
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии EPQS:
- средняя наработка до отказа, ч, не менее	7ОООО
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии СЭТ-4ТМ.03М:
- средняя наработка до отказа, ч, не менее	165ООО
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии СЭТ-4ТМ.03:
- средняя наработка до отказа, ч, не менее	9ОООО
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-ЗООО:
- средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-О1:
- средняя наработка на отказ, ч, не менее	10000

1	2
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока шинный	ТШП	6
Трансформатор тока опорный	ТОП	18
Трансформатор тока измерительный	IMB 550	3
Трансформатор тока встроенный	ТВГ-УЭТМ®	9
Трансформатор тока встроенный	ТВГ-220	3
Трансформатор тока	ТВУ-110-50	3
Трансформатор тока	ТФЗМ 500Б-Ш УХЛ1	6
Трансформатор тока	ТФЗМ 110	3
Трансформатор тока	ТФЗМ	9
Трансформатор тока	ТОЛ 10	2
Трансформатор тока	Т-0,66 У3	3
Трансформатор тока	TG 145	18
Трансформатор напряжения измерительный	СРВ 550	6
Трансформатор напряжения	НТМИ10-66У3	1
Трансформатор напряжения	НКФ-110-57 У1	6
Трансформатор напряжения	НАМИ-220 УХЛ1	6
Трансформатор напряжения	DFK	3
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	7
Счетчик электрической энергии трехфазный статический	СТЭМ-300	6
Счетчик электрической энергии многофункциональный	EPQS	11
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03	3
Устройство сбора и передачи данных	ЭКОМ-ЗООО	1
Комплекс измерительно-вычислительный	СТВ-01	1
Формуляр	АУВП.411711.ФСК.УОБ.У05.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Южная», аттестованном ООО «ИЦ ЭАК», г. Москва уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

Web-сайт: www.enertest.ru

E-mail: info@enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92679-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Елецкая

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Елецкая (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчик активной и реактивной электроэнергии (счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчика электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчика в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчика с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчике электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчике электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 530. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчика, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков активной энергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчика	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчик электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчик электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчика и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчика электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчике электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчике электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	AGU	3 шт.
Трансформатор напряжения	VCU	6 шт.
Счетчик электрической энергии многофункциональный	Альфа А1800	1 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.УОБ.Ц6.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Елецкая». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92664-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн

Назначение средства измерений

Установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн (далее - установки) предназначены для измерений пористости образцов керна.

Описание средства измерений

Принцип действия установок основан на определении пористости путем регистрации сигнала ядерного магнитного резонанса (далее - ЯМР) от атомов водорода водородсодержащей жидкости, насыщающей поровое пространство исследуемых образцов. Исследуемый образец, насыщенный водородсодержащей жидкостью, помещается в постоянное однородное магнитное поле. При этом магнитные моменты ядер водорода ориентируются вдоль направления приложенного поля, в результате возникает намагниченность. Затем к образцу прикладывается последовательность радиочастотных импульсов электромагнитного поля, которая вызывает ЯМР-сигнал. По полученным данным строится зависимость ЯМР-сигнала от времени, которая используется для определения времен ЯМР-релаксации (спин-спиновой или спин-решеточной). Амплитуда ЯМР-сигнала прямо пропорциональна пористости, а время релаксации связано с размерами пор и природой жидкости, заполняющей поры.

Конструктивно установки представляют собой аппаратно-программный комплекс, в состав которого входят следующие блоки и узлы: корпус на колесной базе, выполняющий функцию несущей конструкции, к которой крепятся лентопротяжный модуль и электронные блоки. Внутри корпуса расположен магнит с блоком радиочастотных и градиентных катушек для создания постоянного, градиентного и радиочастотного магнитных полей, блок предусилителя, а также устройство поддержки рабочей температуры магнитной системы с индикатором и блоком управления. Лентопротяжный модуль перемещает в автоматическом режиме контейнер с кюветой, в которую помещается исследуемый образец. Позиционирование осуществляется с помощью лазерного дальномера. Электронные блоки представляют собой блок телеметрии и программатора, блок усилителя импульсов накачки и управления шаговым двигателем, блок формирования градиента. В состав установки также входит компьютер для управления работой установки и регистрации сигналов.

Нанесение знака поверки на установки не предусмотрено. Установки имеют заводские номера, расположенные на задней стенке корпуса. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.

Общий вид установок и место нанесения заводского номера представлены на рисунках 1 и 2.

Рисунок 1 - Общий вид установок мобильных для ЯМР-анализа полноразмерного керна ЯМР-Керн

Рисунок 2 - Место нанесения заводского номера на установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн

Пломбирование установок не предусмотрено. Конструкция установок обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).

Программное обеспечение

Установки оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (ПО) для контроля процесса измерений и сбора экспериментальных данных установок Logging Tool Manager: NMR Core 6.5 приведены в таблице 1.

Идентификационные данные ПО для обработки результатов измерений установок Kernel, модуль Logging Data Analyzer приведены в таблице 2.

Таблица 1 -

данные ПО

Tool

: NMR Core 6.5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Logging Tool Manager: NMR Core 6.5
Номер версии (идентификационный номер) ПО, не ниже	0.7.42
Цифровой идентификатор ПО	-

Таблица 2 - Идентификационные данные ПО Kernel, модуль Logging Data Analyzer

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Kernel, модуль Logging Data Analyzer
Номер версии (идентификационный номер) ПО, не ниже	3.15
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений пористости, %	от 3 до 50
Пределы допускаемой абсолютной погрешности измерений пористости в поддиапазоне от 3 % до 10 % включ., %	± 1
Пределы допускаемой относительной погрешности измерений пористости в поддиапазоне св. 10 % до 50 % включ., %	± 10

Таблица 4 - Основные технические

Наименование характеристики	Значение
Диаметр исследуемых образцов цилиндрической формы, мм, не более	120
Длина исследуемых образцов цилиндрической формы, мм, не более	1100
Параметры электрического питания: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50/60
Габаритные размеры в транспортном состоянии, мм, не более - высота	1700
- ширина	560
- длина	1015

Наименование характеристики	Значение
Габаритные размеры в рабочем состоянии, мм, не более - высота	1310
- ширина	560
- длина	3030
Масса, кг, не более	360
Условия эксплуатации: - температура окружающей среды, °С	от +5 до +40
- относительная влажность, %	от 10 до 80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства и

Наименование	Обозначение	Количество
У становка мобильная для ЯМР-анализа полноразмерного керна	ЯМР-Керн	1 шт.
Калибровочный образец	-	1 шт.
Комплект ЗИП-О	-	1 шт.
Персональный компьютер с установленным программным обеспечением	-	1 шт.
Программное обеспечение	-	1 шт.
Руководство по эксплуатации	431526-001-ЯМР-Керн-00147743-2016 РЭ2	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе 431526-001-ЯМР-Керн-00147743-2016 РЭ2 «Мобильная установка для ЯМР-анализа полноразмерного керна (ЯМР-Керн)», раздел 2 «Проведение измерений».

Нормативные документы, устанавливающие требования к средству измерений

ЯМРТ.431526.002-02-ТУ «Мобильная установка для ЯМР-анализа полноразмерного керна (ЯМР-КЕРН). Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТНГ-Групп» (ООО «ТНГ-Групп»)

ИНН 1645019164

Юридический адрес: 423236, Республика Татарстан, г. Бугульма, ул. Климента Ворошилова, зд. 21

Изготовитель

Общество с ограниченной ответственностью «ТНГ-Групп» (ООО «ТНГ-Групп») ИНН: 1645019164

Юридический адрес: 423236, Республика Татарстан, г. Бугульма, ул. Климента Ворошилова, зд. 21

Адрес места осуществления деятельности: 423232, Республика Татарстан, г. Бугульма, ул. Никитина, д. 12а

Телефон/факс: +7 (855) 949-11-30

E-mail: tng@tng.ru

Web-сайт: www.tng.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92665-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерительная установки АВТ-5 ООО «ЛУКОЙЛ-Пермнефтеоргсинтез» (далее - ИС) предназначена для измерений параметров технологического процесса в реальном масштабе времени (температуры, давления, перепада давления, объемного расхода, массового расхода, уровня, довзрывных концентраций горючих газов, концентрации, силы постоянного тока, электрического сопротивления, напряжения).

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи системы измерительно-управляющей и противоаварийной автоматической защиты DeltaV (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 16798-08) (далее - DeltaV) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

ИС осуществляет измерение параметров технологического процесса следующим образом:

• - первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА, сигналы термопреобразователей сопротивления и термопар;

• - аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы модулей измерительных 9461 систем I.S.1, IS pac (регистрационный номер 63808-16) (далее - Stahl 9461) или преобразователей измерительных серии H модели HiD2030SK (регистрационный номер 40667-09) (далее -HiD2030SK) и далее на вход модуля аналогового ввода VE4003S2B1 DeltaV (далее -VE4003S2B1) (часть сигналов поступает на модули ввода аналоговых сигналов без барьеров искрозащиты);

• - сигналы термопреобразователей сопротивления от первичных ИП поступают на входы модулей измерительных 9480 систем I.S.1, IS pac (регистрационный номер 63808-16) (далее - Stahl 9480) или на входы преобразователей измерительных серии H модели HiD2082 (регистрационный номер 40667-09) (далее - HiD2082) и далее на вход VE4003S2B1;

• - сигналы термопар от первичных ИП поступают на входы модулей измерительных 9481 систем I.S.1, IS pac (регистрационный номер 63808-16) (далее - Stahl 9481) или на входы HiD2082 и далее на входы VE4003S2B1.

Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИС.

ИС включает в себя также резервные ИК.

Состав средств измерений, применяемых в качестве первичных ИП ИК, указан в таблице 1.

Таблица 1 - Средства измерений, применяемые в качестве первичных И		П ИК
Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
1	2	3
ИК температуры	Термопреобразователи сопротивления ТСП 9201 (далее - ТСП 9201)	13587-01
	Преобразователи термоэлектрические ТХК 9312 (далее - ТХК 9312)	14590-95
	Термопреобразователи сопротивления платиновые типа   ТСПТ   модификации   ТСПТ   101 (далее - ТСПТ 101)	16795-03
	Термопреобразователи    сопротивления    ТС модификации ТС-1088 (далее - ТС-1088)	18131-04
	Термометры сопротивления из платины и меди ТС модификации ТС-1088 (далее - ТСП ТС-1088)	18131-09
	Термопреобразователи   сопротивления   ТСПв модификации ТСПв-1088 (далее - ТСПв-1088)	22251-11
	Термопреобразователя            сопротивления взрывозащищенные ТСП-Ех (далее - ТСП-Ех)	31888-11
	Термопреобразователи сопротивления ТСП-0193 (далее - ТСП-0193)	33565-06
	Преобразователи термоэлектрические кабельные КТХА (далее - КТХА)	36765-09
	Термометры сопротивления ТСП-0193 (далее - ТС ТСП-0193)	40163-08
	Преобразователи   термоэлектрические    ТП-Б (далее - ТП-Б)	43469-15
	Преобразователи   термоэлектрические    ТХА исполнения ТХА 9312 (далее - ТХА 9312)	46538-11
	Термопреобразователи   сопротивления   ТСП (далее - ТСП)	50071-12
	Преобразователи термоэлектрические типа ТХА (далее - ТХА)	50428-12
	Термопреобразователи сопротивления ТСП-0193 (далее - ТПС ТСП-0193)	56560-14
	Термопреобразователи сопротивления ТСП-1193 (далее - ТПС ТСП-1193)	56560-14

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК температуры	Датчики температуры ТСПТ Ех (далее - ТСПТ Ех)	57176-14
	Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ модификации ТС-1088 (далее - ТС ТС-1088)	58808-14
	Преобразователи   термоэлектрические   ТХАв (далее - ТХАв)	61363-15
	Термопреобразователи   сопротивления   ТС-Б модификации ТС-Б-Р (далее - ТС-Б-Р)	61801-15
	Преобразователи термоэлектрические кабельные ТХА-К (далее - ТХА-К)	65177-16
	Термопреобразователи   сопротивления   ТПС (далее - ТПС)	71718-18
	Термопреобразователи   сопротивления   ТС-Б (далее - ТС-Б)	72995-18
ИК давления	Датчики давления 1151 фирмы «Rosemount» (США) (далее - ДД 1151)	13849-94
	Преобразователи давления измерительные 3051 (далее - ПДИ3051)	14061-04
	Преобразователи давления измерительные 3051 (далее - ПД3051)	14061-10
	Преобразователи давления измерительные 3051 (далее - П3051)	14061-15
	Преобразователи       (датчики)       давления измерительные EJ* модификации EJX серии А модели 530 (далее - EJX530A)	59868-15
	Преобразователи    давления    измерительные АИР-20/М2    модификации    АИР-20/М2-Н (далее - АИР-20/М2-Н)	63044-16
ИК перепада давления	ДД 1151	13849-94
	Датчики давления 1151 мод. DP (далее - 1151 DP)	13849-99
	ПДИ3051	14061-04
	ПД3051	14061-10
	П3051	14061-15
	Преобразователи       (датчики)       давления измерительные EJ* модификации EJX серии А модели 110 (далее - EJX110A)	59868-15
	Преобразователи       (датчики)       давления измерительные EJ* модификации EJX серии А модели 120 (далее - EJX120A)	59868-15

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК объемного расхода	Расходомеры-счетчики      вихревые      8800 (далее - РСВ 8800)	14663-06
	Расходомеры-счетчики вихревые 8800 исполнения DD (далее - 8800DD)	14663-12
	Расходомеры-счетчики вихревые 8800 исполнения DF (далее - 8800DF)	14663-12
	Расходомеры-счетчики вихревые 8800 исполнения DR (далее - 8800DR)	14663-12
	Расходомеры-счетчики ультразвуковые Prosonic Flow с исполнением первичного преобразователя P и электронным блоком 93 (далее - 93P)	29674-12
	Расходомеры-счетчики ультразвуковые Prosonic Flow с исполнением первичного преобразователя F и электронным блоком 92 (далее - 92F)	29674-12
	Расходомеры ультразвуковые «FLUXUS» модели ADM 8027 (далее - ADM 8027)	38761-08
	Счетчики-расходомеры        электромагнитные ADMAG (модификации AXF) (далее - AXF)	59435-14
	Расходомеры     электромагнитные     Promag (модификации Promag 200) (далее - Promag 200)	61467-15
ИК массового расхода	РСВ 8800	14663-06
	Расходомеры массовые Promass с первичным преобразователем расхода (датчиком) Promass A и электронным преобразователем 80 (далее - 80A)	15201-11
	Счетчики-расходомеры массовые Micro Motion (модификации CMF) с преобразователем 1700 (далее - CMF/1700)	45115-10
	Счетчики-расходомеры массовые Micro Motion (модификации F) с преобразователем 2700 (далее - F/2700)	45115-10
ИК уровня	Уровнемеры микроимпульсные Levelflex M FMP 40 (далее - FMP 40)	26355-04
	Уровнемеры микроимпульсные Levelflex M FMP модели FMP40 (далее - УМ FMP40)	26355-05
	Уровнемеры микроимпульсные Levelflex M FMP модели FMP45 (далее - УМ FMP45)	26355-05
	Уровнемеры микроимпульсные Levelflex M исполнения FMP40 (далее - Уровнемер FMP40)	26355-09
	Уровнемеры микроимпульсные Levelflex M исполнения FMP45 (далее - Уровнемер FMP45)	26355-09
	Уровнемеры микроимпульсные Levelflex FMP5* исполнения FMP51 (далее - Levelflex FMP51)	47249-11
	Уровнемеры микроимпульсные Levelflex FMP5* исполнения FMP54 (далее - Levelflex FMP54)	47249-11
ИК уровня	Уровнемеры микроимпульсные Levelflex FMP5* исполнения FMP54 (далее - УМ Levelflex FMP54)	47249-16
	Преобразователи уровня измерительные буйковые 244LD (далее - 244LD)	48164-11

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
	Уровнемеры    5300    модификации    5301 (далее - Уровнемер 5301)	53779-13
	Уровнемеры    5300    модификации    5302 (далее - Уровнемер 5302)	53779-13
	Уровнемеры микроволновые Micropilot FMR5* исполнения FMR54 (далее - FMR54)	55965-13
ИК довзрывных концентраций горючих газов	Датчики горючих газов термокаталитические Drager PEX 3000 (далее - PEX 3000)	38669-08
	Газоанализаторы горючих газов стационарные Searchpoint Optima Plus XTC (далее - XTC)	65419-16
ИК концентрации	Датчики газов электрохимические Drager Polytron 7000 (далее - Polytron 7000)	39018-08

ИС выполняет:

• - автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса;

• - предупредительную и аварийную сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

• - управление технологическим процессом в реальном масштабе времени;

• - противоаварийную защиту оборудования установки;

• - отображение технологической и системной информации на операторской станции управления;

• - накопление, регистрацию и хранение поступающей информации;

• - самодиагностику;

• - автоматическое составление отчетов и рабочих (режимных) листов;

• - защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование ИС не предусмотрено.

Нанесение знака поверки на ИС не предусмотрено. Знак поверки наносится на свидетельство о поверке ИС. Заводской номер (0001-0002-5125) ИС наносится типографским способом на табличку, расположенную на шкафу вторичной части ИК ИС, и на титульный лист паспорта ИС.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС. Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DeltaV
Номер версии (идентификационный номер) ПО	не ниже 11.3.1
Цифровой идентификатор ПО	-

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные технические характеристики ИС представлены в таблице 3.

Таблица 3 - Основные технические характеристики ИС

Наименование характеристики	Значение
Количество ИК (включая резервные), не более	1575
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	380 +767; 220 +з2з2 50±1
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки вторичной части ИК - в местах установки первичных ИП ИК б) относительная влажность, %: - в месте установки вторичной части ИК - в местах установки первичных ИП ИК в) атмосферное давление, кПа	от +15 до +25 от -40 до +50 от 20 до 80, без конденсации влаги не более 95, без конденсации влаги от 84,0 до 106,7 кПа
Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП.

Метрологические характеристики ИК ИС приведены в таблице 4.

Таблица 4 - Метрологические характеристики ИК ИС

Метрологические характеристики ИК				Метрологические характеристики измерительных компонентов ИК
				Первичный ИП		Вторичная часть
Наименование ИК	Диапазоны измерений	Пределы допускаемой основной погрешности		Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искро-защиты	Тип модуля ввода/ вывода	Пределы допускаемой основной погрешности
1	2	3		4	5	6	7	8
ИК температуры	от 0 до +100 °С	Л	±0,56 °С	ТСП 9201 (НСХ 100П)	л: ±(0,15+0,002-|t|) °С или л: ±(0,3+0,005-|t|) °С	HiD2082	VE4003S2B1	л	±0,36 °С
	от 0 до +300 °С	л	±1,28 °С					л	±0,88 °С
	от 0 до +400 °С	Л	±1,64 °С					л	±1,14 °С
	от -50 до +50 °С	л	±0,71 °С					л	±0,33 °С
	от 0 до +53 °С	л	±0,68 °С					л	±0,24 °С
	от 0 до +100 °С	л	±0,97 °С					л	±0,36 °С
	от 0 до +110 °С	Л: ±0,6 °С						л	±0,39 °С
	от 0 до +150 °С	Л	±1,28 °С					л	±0,49 °С
	от 0 до +200 °С	л	±1,59 °С					л	±0,62 °С
	от 0 до +300 °С	л	±2,21 °С					л	±0,88 °С
	от 0 до +100 °С	л	±0,96 °С			-	Stahl 9480	л: ±0,79 °С
	от 0 до +150 °С	л	±1,01 °С
	от 0 до +200 °С	л	±1,06 °С
	от 0 до +300 °С	л: ±1,2 °С
	от 0 до +400 °С	л: ±1,36 °С
	от 0 до +500 °С	л: ±1,54 °С

1	2	3	4	5	6	7	8
ИК температуры	от 0 до +200 °С	Л: ±1,68 °С	ТС-1088 (НСХ Pt 100)	Л: ±(0,3+0,005-|t|) °С	-	Stahl 9480	Л: ±0,79 °С
	от 0 до +150 °С	Л: ±1,45 °С	ТСП ТС-1088 (НСХ Pt 100)	Л: ±(0,3+0,005-|t|) °С	-	Stahl 9480	Л: ±0,79 °С
	от 0 до +150 °С	Л: ±1,28 °С	ТСПв-1088 (НСХ Pt 100)	Л: ±(0,3+0,005-|t|) °С	HiD2082	VE4003S2B1	Л	±0,49 °С
		Л: ±1,45 °С			-	Stahl 9480	Л	±0,79 °С
	от 0 до +300 °С	Л: ±2,17 °С	ТСП-Ех (НСХ Pt 100)	Л: ±(0,3+0,005-|t|) °С	-	Stahl 9480	Л	±0,79 °С
	от 0 до +40 °С	Л: ±0,6 °С			HiD2082	VE4003S2B1	Л	±0,21 °С
	от 0 до +60 °С	Л: ±0,72 °С					Л	±0,26 °С
	от 0 до +120 °С	Л: ±1,1 °С					Л	±0,42 °С
	от 0 до +130 °С	Л: ±1,16 °С					Л	±0,44 °С
	от 0 до +160 °С	Л: ±1,34 °С					Л	±0,52 °С
	от 0 до +180 °С	Л: ±1,47 °С					Л	±0,57 °С
	от 0 до +220 °С	Л: ±1,72 °С					Л	±0,68 °С
	от 0 до +250 °С	Л: ±1,9 °С					Л	±0,75 °С
	от 0 до +400 °С	Л: ±2,83 °С					Л	±1,14 °С
	от 0 до +100 °С	Л: ±0,96 °С	ТСП-0193 (НСХ 100П)	Л: ±(0,15+0,002^|t|) °С	-	Stahl 9480	Л: ±0,79 °С
	от 0 до +300 °С	Л: ±3,63 °С	КТХА (НСХ К)	Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Л: ±(0,0075-|t|) °С (в диапазоне св. +333 до +1100 °С включ.)	HiD2082	VE4003S2B1	Л: ±2,15 °С
	от 0 до +300 °С	Л: ±1,2 °С	ТС ТСП-0193 (НСХ Pt 100)	Л: ±(0,15+0,002^|t|) °С	-	Stahl 9480	Л: ±0,79 °С
ИК температуры	от 0 до +500 °С	Л: ±3,79 °С	ТП-Б (НСХ К)	Л: ±1,5 °С (в диапазоне от -40 до +375 °С включ.); Л: ±(0,004-|t|) °С (в диапазоне св. +375 до +1200 °С включ.)	HiD2082	VE4003S2B1	Л: ±2,8 °С
	от 0 до +800 °С	Л: ±7,01 °С	ТХА 9312		-	Stahl 9481	Л: ±2,14 °С

1	2	3		4	5	6	7	8
	от +200 до +600 °С	Л: ±5,8 °С		(НСХ К)	Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Л: ±(0,0075-|t|) °С (в диапазоне св. +333 до +900 °С включ.)	HiD2082	VE4003S2B1	Л: ±2,74 °С
	от 0 до +900 °С	Л: ±8,7 °С						Л: ±4,12 °С
	от 0 до +100 °С	Л: ±0,96 °С		ТСП (НСХ Pt 100)	Л: ±(0,15+0,002-|t|) °С или Л: ±(0,3+0,005-|t|) °С	-	Stahl 9480	Л: ±0,79 °С
	от 0 до +200 °С	Л: ±1,06 °С
	от 0 до +300 °С	Л: ±1,2 °С
	от 0 до +400 °С	Л	±1,36 °С
	от -50 до +150 °С	Л	±1,45 °С
	от 0 до +100 °С	Л	±1,24 °С
	от 0 до +150 °С	Л	±0,74 °С			HiD2082	VE4003S2B1	Л: ±0,49 °С
	от 0 до +300 °С	Л	±1,28 °С					Л: ±0,88 °С
	от -50 до +50 °С	Л	±0,71 °С					Л: ±0,33 °С
	от 0 до +300 °С	Л	±2,21 °С					Л: ±0,88 °С
	от 0 до +300 °С	Л	±4,07 °С	ТХА (НСХ К)	Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Л: ±(0,0075-|t|) °С (в диапазоне св. +333 до +1200 °С включ.)	-	Stahl 9481	Л: ±2,16 °С
	от 0 до +500 °С	Л	±5,15 °С			HiD2082	VE4003S2B1	Л: ±2,8 °С
	от 0 до +800 °С	Л	±7,81 °С					Л: ±3,79 °С
	от 0 до +1000 °С	Л	±9,59 °С					Л: ±4,44 °С

1	2	3		4	5	6	7	8
	от -50 до +150 °С	Л	±1,33 °С					л: ±0,59 °С
	от -50 до +160 °С	л	±1,39 °С					л: ±0,62 °С
	от -50 до +200 °С	Л	±1,64 °С					л: ±0,72 °С
	от -50 до +250 °С	л	±1,95 °С					л: ±0,85 °С
	от -50 до +200 °С	л	±1,64 °С	ТС ТС-1088 (НСХ Pt 100)	л: ±(0,3+0,005-|t|) °С	HiD2082	VE4003S2B1	л: ±0,72 °С
	от 0 до +200 °С	л	±1,59 °С					л: ±0,62 °С
	от 0 до +500 °С	л	±5,15 °С	ТХАв (НСХ К)	л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); л: ±(0,0075-|t|) °С (в диапазоне св. +333 до +1100 °С включ.)	HiD2082	VE4003S2B1	л: ±2,8 °С
	от 0 до +1000 °С	л	±9,59 °С					л: ±4,44 °С
	от 0 до +1100 °С	л: ±10,49 °С						л: ±4,77 °С
	от 0 до +60 °С	л: ±0,42 °С		ТС-Б-Р (Pt 100)	л: ±(0,15+0,002^|t|) °С	HiD2082	VE4003S2B1	л: ±0,26 °С
	от 0 до +1000 °С	л: ±9,59 °С		ТХА-К (НСХ К)	л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); л: ±(0,0075-|t|) °С (в диапазоне св. +333 до +1100 °С включ.)	HiD2082	VE4003S2B1	л: ±4,44 °С
	от 0 до +150 °С	л: ±1,01 °С		ТПС (Pt 100)	л: ±(0,15+0,002^|t|) °С	-	Stahl 9480	л: ±0,79 °С

1	2	3	4	5	6	7	8
ИК	от -50 до +100 °С	Л: ±0,64 °С	ТС-Б (Pt 100)				Л: ±0,46 °С
темпера-	от 0 до +100 °С	Л: ±0,56 °С		Л: ±(0,15+0,002^|t|) °С	HiD2082	VE4003S2B1	Л: ±0,36 °С
туры	от 0 до +150 °С	Л: ±0,74 °С					Л: ±0,49 °С
ИК давления	от -150 до 450 кПа; от -100 до 100 кПа; от 0 до 3 кПа; от 0 до 60 кПа; от 0 до 160 кПа; от 0 до 180 кПа; от 0 до 250 кПа; от 0 до 0,1 МПа; от 0 до 0,3 МПа; от 0 до 0,4 МПа; от 0 до 0,6 МПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 4 МПа	у: ±0,25 %; ±0,32 %	ДД 1151 (от 4 до 20 мА)	у: ±0,1 %; ±0,2 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 1 МПа	у: ±0,14 %; ±0,24 %			-	Stahl 9461	у: ±0,075 %
ИК давления	от 0 до 25 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа	у: ±0,23 % при соотношении ДИтах/ДИ<5; у: ±0,24 % при соотношении ДИтах/ДИ<10	ПДИ3051 (от 4 до 20 мА)	у: ±0,04 % при соотношении ДИтах/ДИ<5; у: ±0,065 % при соотношении ДИтах/ДИ<10	HiD2030 SK	VE4003S2B1	у: ±0,2 %

1	2	3	4	5	6	7	8
	от 0 до 160 кПа; от 0 до 600 кПа; от 0 до 1 МПа	у: ±0,1 % при соотношении ДИтах/ДИ<5; у: ±0,11 % при соотношении ДИтах/ДИ<10			-	Stahl 9461	у: ±0,075 %
	от 0 до 400 кПа	у: ±0,23 %	ПД3051 (от 4 до 20 мА)	у: ±0,04 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 60 кПа; от 0 до 160 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа	у: ±0,24 %		у: ±0,065 %; ±0,075%
	от -0,2 до 0,2 кПа; от -1,6 до 0 кПа; от 0 до 0,4 кПа; от 0 до 1,6 кПа; от 0 до 2,5 кПа	у: ±0,25 %		у: ±0,1 %
ИК давления	от 0 до 160 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа	у: ±0,11 %	ПД3051 (от 4 до 20 мА)	у: ±0,065 %; ±0,075%	-	Stahl 9461	у: ±0,075 %
	от -0,2 до 0,2 кПа	у: ±0,14 %		у: ±0,1 %

1	2	3	4	5	6	7	8
	от 0 до 25 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа	у: ±0,23 %	П3051 (от 4 до 20 мА)	у: ±0,04 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа	у: ±0,1 %			-	Stahl 9461	у: ±0,075 %
	от 0 до 25 кПа; от 0 до 1 МПа; от 0 до 4 МПа	у: ±0,24 %		у: ±0,065 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 0,25 МПа; от 0 до 0,6 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа	у: ±0,23 %	EJX530A (от 4 до 20 мА)	у: ±0,04 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 2,5 МПа	у: ±0,32 %	АИР-20/М2-Н (от 4 до 20 мА)	у: ±0,2 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %

1	2	3	4	5	6	7	8
ИК перепада давления	от -200 до 100 Па; от -125 до 125 Па; от -100 до 100 Па; от -245 до 245 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 160 кПа	у: ±0,23 % при соотношении ДИтах/ДИ<5; у: ±0,24 % при соотношении ДИтах/ДИ<10	ПДИ3051 (от 4 до 20 мА)	у: ±0,04 % при соотношении ДИтах/ДИ<5; у: ±0,065 % при соотношении ДИтах/Д,И<10	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от -200 до 100 Па	у: ±0,1 % при соотношении ДИтах/ДИ<5; у: ±0,11 % при соотношении ДИтах/ДИ<10			-	Stahl 9461	у: ±0,075 %
	от -250 до 250 Па; от -200 до 100 Па; от 0 до 0,6 Па	у: ±0,25 %	ПД3051 (от 4 до 20 мА)	у: ±0,1 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от -200 до 100 Па	у: ±0,12 %			-	Stahl 9461	у: ±0,075 %
	от 0 до 6,3 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 160 кПа; от 0 до 400 кПа	у: ±0,23 %	П3051 (от 4 до 20 мА)	у: ±0,04 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от -125 до 125 Па; от 0 до 1,85 кПа; от 0 до 3,6 кПа	у: ±0,25 %		у: ±0,1 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
ИК перепада давления	от 0 до1,5 кПа	у: ±0,23 %	EJX110A (от 4 до 20 мА)	у: ±0,04 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от -200 до 100 Па	у: ±0,16 %	EJX120A (от 4 до 20 мА)	у: ±0,115 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %

1	2	3	4	5	6	7	8
		у: ±0,26 %			-	Stahl 9461	у: ±0,075 %
ИК объем ного расхода	от 0 до 25 м3/ч; от 0 до 32 м3/ч; от 0 до 40 м3/ч; от 0 до 50 м3/ч; от 0 до 65 м3/ч; от 0 до 80 м3/ч; от 0 до 100 м3/ч; от 0 до 120 м3/ч; от 0 до 125 м3/ч; от 0 до 160 м3/ч; от 0 до 300 м3/ч; от 0 до 320 м3/ч	См. примечание 5	РСВ 8800 (от 4 до 20 мА)	5: ±0,65 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 125 м3/ч; от 0 до 160 м3/ч	См. примечание 5	8800DD (от 4 до 20 мА)	5: ±0,65 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
ИК объем ного расхода	от 0 до 0,135 м3/ч; от 0 до 1,6 м3/ч; от 0 до 2 м3/ч; от 0 до 6,3 м3/ч; от 0 до 10 м3/ч; от 0 до 80 м3/ч; от 0 до 100 м3/ч; от 0 до 250 м3/ч; от 0 до 3200 м3/ч; от 0 до 8000 м3/ч	См. примечание 5	8800DF (от 4 до 20 мА)	5: ±0,65 %; ±1 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 12 м3/ч				-	Stahl 9461	у: ±0,075 %
	от 0 до 63 м3/ч; от 0 до 3200 м3/ч; от 0 до 4000 м3/ч	См. примечание 5	8800DR (от 4 до 20 мА)	5: ±0,65 %; ±1 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 250 м3/ч	См. примечание 5	93P (от 4 до 20 мА)	5: ±(0,5+0,05-Vmax/v) % для 15<Ду<200	HiD2030 SK	VE4003S2B1	у: ±0,2 %

1	2	3	4	5	6	7	8
	от 0 до 10 м3/ч; от 0 до 200 м3/ч; от 0 до 280 м3/ч; от 0 до 300 м3/ч; от 0 до 500 м3/ч; от 0 до 800 м3/ч	См. примечание 5	92F (от 4 до 20 мА)	5: ±0,5 % для 25<Ду<300; ±0,3 % (по заказу) для 80<Ду<300	HiD2030 SK	VE4003S2B1	y: ±0,2 %
	от 0 до 200 м3/ч	См. примечание 5	ADM 8027 (от 4 до 20 мА)	5: ±2 % при (0,5-1,0) м/с; 5: ±1 % при (1-25) м/с	HiD2030 SK	VE4003S2B1	y: ±0,2 %
	от 0 до 50 м3/ч; от 0 до 100 м3/ч	См. примечание 5	AXF (от 4 до 20 мА)	5: ±0,35 %	HiD2030 SK	VE4003S2B1	y: ±0,2 %
ИК объем ного расхода	от 0 до 450 м3/ч	См. примечание 5	Promag 200 (от 4 до 20 мА)	5: ±(0,5+0,2/v) %	HiD2030 SK	VE4003S2B1	y: ±0,2 %
ИК массо вого расхода	от 0 до 309,7 кг/ч; от 0 до 3200 кг/ч	См. примечание 5	РСВ 8800 (от 4 до 20 мА)	5: ±1,35 %	HiD2030 SK	VE4003S2B1	y: ±0,2 %
	от 0 до 5 кг/ч	См. примечание 5	80A (от 4 до 20 мА)	5: ±0,15 %	HiD2030 SK	VE4003S2B1	y: ±0,2 %
	от 0 до 250 т/ч	См. примечание 5	CMF/1700 (от 4 до 20 мА)	5: ±0,1 %	HiD2030 SK	VE4003S2B1	y: ±0,2 %
					-	Stahl 9461	y: ±0,075 %
	от 0 до 2000 кг/ч; от 0 до 2500 кг/ч; от 0 до 8000 кг/ч	См. примечание 5	F/2700 (от 4 до 20 мА)	5: ±0,2 %	HiD2030 SK	VE4003S2B1	y: ±0,2 %
ИК уровня	от 300 до 1000 мм	Л: ±3,65 мм	FMP 40 (от 4 до 20 мА)	Л: ±3 мм	HiD2030 SK	VE4003S2B1	y: ±0,2 %
	от 300 до 1850 мм	Л: ±4,75 мм
	от 300 до 3170 мм	Л: ±7,13 мм	УМ FMP40 (от 4 до 20 мА)	Л: ±3 мм	HiD2030 SK	VE4003S2B1	y: ±0,2 %
	от 300 до 5100 мм	Л: ±11,07 мм
	от 300 до 2060 мм	Л: ±5,09 мм	УМ FMP45 (от 4 до 20 мА)	Л: ±3 мм	HiD2030 SK	VE4003S2B1	y: ±0,2 %
	от 300 до 1980 мм	Л: ±4,96 мм
	от 300 до 1990 мм	Л: ±4,98 мм

1	2	3	4	5	6	7	8
	от 300 до 700 мм	Л: ±3,42 мм	Уровнемер FMP40 (от 4 до 20 мА)	Л: ±3 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %

1	2	3		4	5	6	7	8
ИК уровня	от 300 до 710 мм	Л: ±3,43 мм		Уровнемер FMP45 (от 4 до 20 мА)	Л: ±3 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 300 до 890 мм	Л: ±3,55 мм
	от 300 до 1300 мм	Л: ±3,97 мм
	от 300 до 1900 мм	Л: ±4,83 мм
	от 300 до 2300 мм	Л: ±5,5 мм
	от 300 до 2800 мм	Л	±6,42 мм
	от 200 до 1000 мм	Л	±2,82 мм	Levelflex FMP51 (от 4 до 20 мА)	Л: ±2 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 200 до 1200 мм	Л	±3,12 мм
	от 200 до 1800 мм	Л	±4,16 мм
	от 200 до 950 мм	Л	±2,75 мм	Levelflex FMP54 (от 4 до 20 мА)	Л: ±2 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 200 до 1050 мм	Л	±2,89 мм
	от 200 до 1070 мм	Л	±2,92 мм
	от 200 до 1750 мм	Л	±4,06 мм
	от 200 до 2000 мм	Л	±4,54 мм	УМ Levelflex FMP54 (от 4 до 20 мА)	Л: ±2 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 200 до 2200 мм	Л	±4,92 мм
	от 200 до 3100 мм	Л	±6,75 мм
	от 650 до 2650 мм	Л	±4,92 мм
	от 2925 до 3456 мм	Л: ±2,5 мм
	от 300 до 1300 мм; от 300 до 1900 мм; от 300 до 3300 мм; от 300 до 4350 мм; от 300 до 6400 мм	у: ±0,32 %		244LD (от 4 до 20 мА)	у: ±0,2 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 350 до 1400 мм	Л: ±4,03 мм		Уровнемер 5301 (от 4 до 20 мА)	Л: ±3 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %
ИК уровня	от 264 до 1164 мм	Л: ±3,85 мм		Уровнемер 5302 (от 4 до 20 мА)	Л: ±3 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 6000 мм	Л: ±14,76 мм		FMR54 (от 4 до 20 мА)	Л: ±6 мм	HiD2030 SK	VE4003S2B1	у: ±0,2 %

1	2	3	4	5	6	7	8
ИК довзрыв ных концен траций горючих газов	от 0 до 50 % НКПР (диапазон показаний от 0 до 100 % НКПР)	Л: ±5,51 % НКПР	PEX 3000 (от 4 до 20 мА)	Л: ±5 % НКПР	HiD2030 SK	VE4003S2B1	у: ±0,2 %
	от 0 до 100 % НКПР	Л: ±5,51 % НКПР (от 0 до 50 % НКПР); 5: ±11,01 % (св. 50 до 100 % НКПР)	XTC (от 4 до 20 мА)	Л: ±5 % НКПР (от 0 до 50 % НКПР); 5: ±10 % (св. 50 до 100 % НКПР)	HiD2030 SK	VE4003S2B1	у: ±0,2 %
ИК концен трации	от 0 до 100 млн-1 (объемная доля H2S)	у: ±16,51 %	Polytron 7000 (от 4 до 20 мА)	у: ±15 %	HiD2030 SK	VE4003S2B1	у: ±0,2 %
ИК силы постоянн ого тока	от 4 до 20 мА	у: ±0,2 %	-	-	HiD2030 SK	VE4003S2B1	у: ±0,2 %
		у: ±0,1 %			-		у: ±0,1 %
		у: ±0,075 %			-	Stahl 9461	у: ±0,075 %
ИК электрич еского сопротив ления (темпера туры)	НСХ Pt 100 (а=0,00385 °C-1) (шкала от -200 до +850 °С1)); НСХ 100 П (а=0,00391 °C-1) (шкала от -200 до +850 °C1))	См. примечание 6	-	-	HiD2082	VE4003S2B1	См. примечание 6
		Л: ±0,79 °С			-	Stahl 9480	Л: ±0,79 °С
ИК напряжен ия (темпера туры)	НСХ К (шкала от -200 до +1370 °C1)); НСХ L (шкала от -50 до +800 °С1))	См. примечание 6	-	-	HiD2082	VE4003S2B1	См. примечание 6
					-	Stahl 9481

2

3

4

5

6

7

¹⁾ Указан максимальный диапазон измерений. Диапазон измерений может быть перенастроен в соответствии с эксплуатационной документацией СИ, входящих в состав ИК.

Примечания:

• 1 Приняты следующие обозначения:

л - абсолютная погрешность, в единицах измерений измеряемой величины; t - измеренная температура, °С;

t1 - температура окружающей среды, °С;

у - приведенная к диапазону измерений погрешность, %;

5 - относительная погрешность, %;

Re - число Рейнольдса;

v - скорость среды, м/с;

vmax - максимальная скорость среды, м/с; Ду (DN) - диаметр условного прохода;

а - температурный коэффициент термопреобразователя сопротивления, °С^-1.

• 2 Приняты следующие сокращения:

НСХ - номинальная статическая характеристика;

ДИ_тах - верхний предел диапазона измерений, в единицах измерений измеряемой величины;

ДИ - настроенный диапазон измерений, в единицах измерений измеряемой величины;

НКПР - нижний концентрационный предел распространения пламени.

• 3 Шкала ИК перепада давления, применяемых для измерения перепада давления на сужающем устройстве и уровня, установлена в ИС в единицах измерения расхода и уровня соответственно.

• 4 Пределы допускаемой основной погрешности ИК температуры приведены для максимального абсолютного значения диапазона измерений температуры. Пределы допускаемой основной погрешности вторичной части ИК температуры при других значениях измеренной температуры рассчитывают согласно примечанию 6 настоящей таблицы. Пределы допускаемой основной погрешности ИК при других значениях измеренной температуры рассчитывают согласно примечанию 5 настоящей таблицы.

• 5 Пределы допускаемой основной погрешности ИК рассчитывают по формулам:

- абсолютная Лик, в единицах измеряемой величины

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплектность ИС представлена в таблице 5.

Таблица 5 - Комплектность ИС

Наименование	Обозначение	Количество
Система     измерительная     установки     АВТ-5 ООО «ЛУКОЙЛ-Пермнефтеоргсинтез»	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 3 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Пермнефтеоргсинтез» (ООО «ЛУКОЙЛ-Пермнефтеоргсинтез»)

ИНН 5905099475

Юридический адрес: 614055, г. Пермь, ул. Промышленная, д. 84

Телефон: (342) 2202467, факс: (342) 2202288

Web-сайт: http://pnos.lukoil.ru/ru

E-mail: lukpnos@pnos.lukoil.com

Изготовитель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Пермнефтеоргсинтез» (ООО «ЛУКОЙЛ-Пермнефтеоргсинтез»)

ИНН 5905099475

Адрес: 614055, г. Пермь, ул. Промышленная, д. 84

Телефон: (342) 2202467, факс: (342) 2202288

Web-сайт: http://pnos.lukoil.ru/ru

E-mail: lukpnos@pnos.lukoil.com

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92666-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна THOMPSON CARMICHAEL/HEIL PT44/3

Назначение средства измерений

Полуприцепы-цистерны THOMPSON CARMICHAEL/HEIL PT44/3 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.

ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Общий вид ППЦ THOMPSON CARMICHAEL/HEIL PT44/3 зав. №2565 представлен на рисунках 1-3.

and examination according to ATION 11(1) SCHEDULE 3.2 OF THI ■ •■■'AGE OF DANGEROUS GOODS jAD REGULATIONS 1996 No. 209b HIRER HEIL TRAILER INTERNAT.cf *

CARMICHAEL/HEIL PT44/3

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
Номинальная вместимость, дм3	42800
Вместимость 1 секции, дм3	7600
Вместимость 2 секции, дм3	7600
Вместимость 3 секции, дм3	7000
Вместимость 4 секции, дм3	7600
Вместимость 5 секции, дм3	6000
Вместимость 6 секции, дм3	7000
Количество секций, шт.	6
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5
Снаряженная масса, кг, не более	5700
Габаритные размеры, мм, не более - длина	14600
- ширина	2500
- высота	3400
Температура окружающей среды при эксплуатации, °С	от - 40 до + 45

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

№ п/п	Наименование	Обозначение	Количество
1	Полуприцеп-цистерна	THOMPSON CARMICHAEL/HEIL PT44/3	1 шт.
2	Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL/HEIL PT44/3», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.

Правообладатель

HEIL, Великобритания

Юридический адрес: 201 W. Main Street, Ste 300, Chattanooga, TN 37408

Изготовитель

HEIL, Великобритания

Адрес: 201 W. Main Street, Ste 300, Chattanooga, TN 37408

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92667-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна THOMPSON CARMICHAEL PT44/3

Назначение средства измерений Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.

ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Общий вид ППЦ THOMPSON CARMICHAEL PT44/3 №1889 представлен на рисунках 1-3.

Рисунок 3 - Общий вид горловины ППЦ THOMPSON CARMICHAEL PT44/3

Схема пломбировки для защиты от несанкционированного изменения положения

уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4:

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм3	41200
Вместимость 1 секции, дм3	7600
Вместимость 2 секции, дм3	7600
Вместимость 3 секции, дм3	7600
Вместимость 4 секции, дм3	5900
Вместимость 5 секции, дм3	5000
Вместимость 6 секции, дм3	7500
Количество секций, шт.	6
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5
Снаряженная масса, кг, не более	6500
Габаритные размеры, мм, не более - длина	14600
- ширина	2500
- высота	3400
Температура окружающей среды при эксплуатации, °С	от - 40 до + 45

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность

№ п/п	Наименование	Обозначение	Количество
1	Полуприцеп-цистерна	THOMPSON CARMICHAEL PT44/3	1 шт.
2	Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL PT44/3», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.

Правообладатель

THOMPSON CARMICHAEL, Великобритания

Юридический адрес: England, West Midlands Bilston, WV14 8NP

Изготовитель

THOMPSON CARMICHAEL, Великобритания Адрес: England, West Midlands Bilston, WV14 8NP

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92668-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна Eurotank ET-39-6

Назначение средства измерений

Полуприцеп-цистерна Eurotank ET-39-6 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначенно для операций налива-слива нефтепродуктов и включает в себя:

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

Общий вид полуприцеп-цистерны Eurotank ET-39-6 зав. № YF912V24SD5049949, и схема пломбировки представлены на рисунках 1-2.

пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2:

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм3	39000
1 секция, дм3	6000
2 секция, дм3	7000
3 секция, дм3	3000
4 секция, дм3	7000
5 секция, дм3	10000
6 секция, дм3	6000
Количество секций, шт.	6
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5
Снаряженная масса, кг, не более	5700
Габаритные размеры, мм, не более
- длина	11450
- ширина	2500
- высота	3280
Температура окружающей среды при эксплуатации, °С	от - 40 до + 50

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

№ п/п	Наименование	Обозначение	Количество
1	Полуприцеп-цистерна	Eurotank ET-39-6	1 шт.
2	Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна Eurotank ET-39-6», раздел 8.

Нормативные документы, устанавливающие требования к средствам измерения

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.

Правообладатель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Изготовитель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92669-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна NEVANIS M1MT3

Назначение средства измерений

Полуприцеп-цистерна NEVANIS M1MT3 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.

В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Общий вид полуприцепа-цистерны NEVANIS M1MT3 зав.№ NR9M1MT30EA021018 представлен на рисунках 1-4.

Рисунок 1 - Общий вид полуприцепа-цистерны NEVANIS M1MT3

Рисунок 2 - Общий вид полуприцепа-цистерны NEVANIS M1MT3

Рисунок 3 - Общий вид маркировочной таблички

Рисунок 4 - Общий вид полуприцепа-цистерны NEVANIS M1MT3

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5:

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
Номинальная вместимость, дм3	40170
Действительная вместимость 1 секции, дм3	8100
Действительная вместимость 2 секции, дм3	10900
Действительная вместимость 3 секции, дм3	9080
Действительная вместимость 4 секции, дм3	12090
Количество секций, шт.	4
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной
вместимостью, %, не более	±1,5
Снаряженная масса, кг, не более	8000
Габаритные размеры, мм, не более
- длина	10600
- ширина	2350
- высота	3500
Температура окружающей среды при эксплуатации, °С	от - 45 до + 5 0

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

№ п/п	Наименование	Обозначение
1	Полуприцеп-цистерна	NEVANIS M1MT3
2	Паспорт	-

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна NEVANIS M1MT3», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 2356.

Правообладатель

NEVANIS TEKNOLOJI END MAK.SAN.VE TIC.LTD.STI

Адрес: Турция, ANKARA.EMIRGAZI MAH.NO35/B KAZAN TR

Изготовитель

NEVANIS TEKNOLOJI END MAK.SAN.VE TIC.LTD.STI

Адрес: Турция, ANKARA.EMIRGAZI MAH.NO35/B KAZAN TR

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92670-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры медицинские электронные «ИМПЭКС-МЕД»^®

Назначение средства измерений

Термометры медицинские электронные «ИМПЭКС-МЕД»® (далее - термометры) предназначены для измерений температуры тела человека аксиллярным, оральным и ректальным способами.

Описание средства измерений

Принцип действия термометров основан на преобразовании выходного сигнала чувствительного элемента (ЧЭ) термисторного типа в цифровой код, который выводится на встроенный жидкокристаллический дисплей термометра в виде числовых значений измеряемой температуры.

Термометры конструктивно состоят из пластикового корпуса c жестким или гибким наконечником, внутри которого находится печатная плата, элемент питания и ЧЭ.

Термометры изготавливаются следующих моделей: IM-501N, IM-503, IM-503A, IM-505, IM-505N, IM-507, IM-507N, IM-507T, IM-509, IM-511. Модели термометров различаются по метрологическим и техническим характеристикам, а также по внешнему виду.

На лицевой стороне корпуса термометра расположен 3,5 разрядный (для моделей IM-501N, IM-503, IM-503A, IM-505, IM-505N, IM-507, IM-507N, IM-507T, IM-509, IM-511) или 4,5 разрядный (для модели IM-503A) жидкокристаллический дисплей и кнопка включения/выключения термометра.

Термометры в зависимости от модели изготавливаются с жестким (модели IM-501N, IM-503, IM-503A, IM-511) или гибким (модели IM-505, IM-505N, IM-507, IM-507N, IM-509, IM-507T) наконечниками. Термометры модели IM-507T оформленную c мультипликационным изображением.

Термометры имеют звуковую сигнализацию начала температуры, индикацию разряда элемента питания, а также отключения питания после окончания измерения.

В памяти термометров сохраняется результат предыдущего измерения температуры и отображается при следующем включении термометра. Питание термометров осуществляется от внутреннего сменного элемента питания типов LR41 (IM-501N, IM-503, IM-503A, IM-505, IM-505N, IM-507, IM-507N, IM-507T, IM-509) или CR2032 (IM-511). Корпус термометров имеет крышку/колпачок для замены элемента питания.

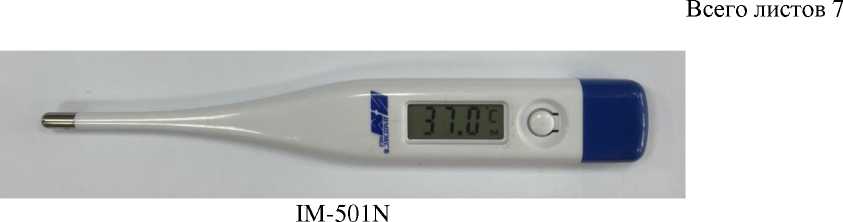

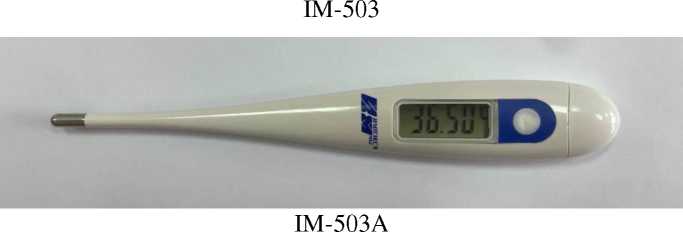

Фотографии общего вида термометров (без футляров) приведены на рисунке 1.

Цветовая гамма корпусов термометров может быть изменена по решению Правообладателя в одностороннем порядке.

Лист № 2

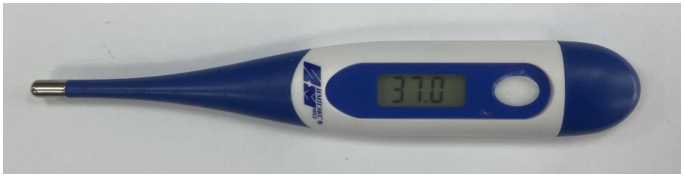

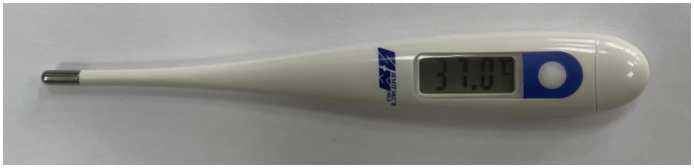

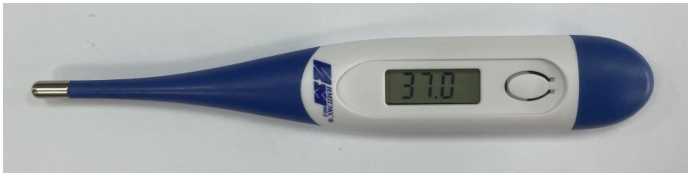

IM-505, IM-505N

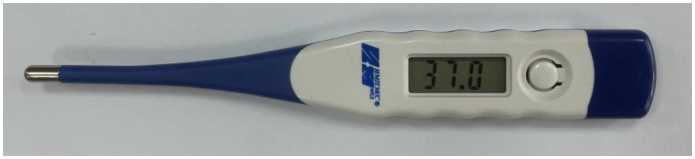

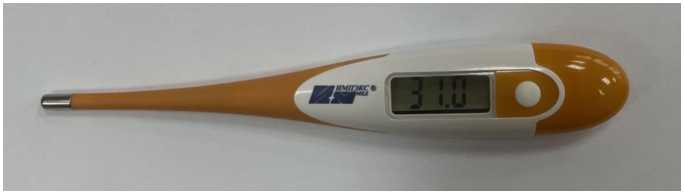

IM-507

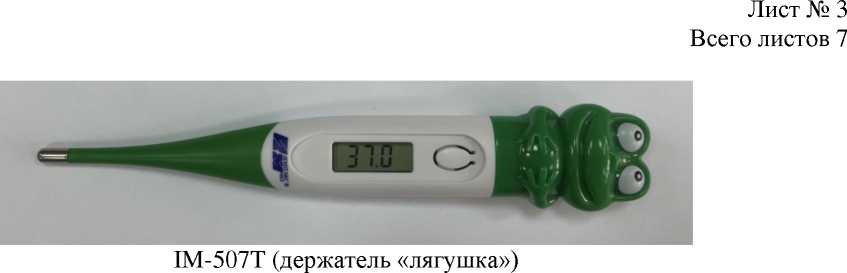

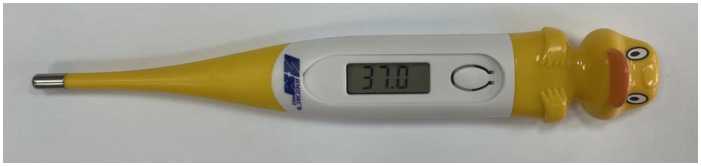

IM-507N

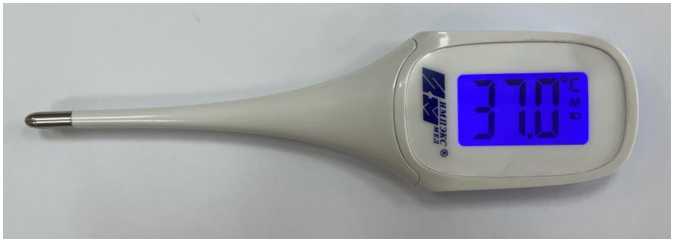

IM-509

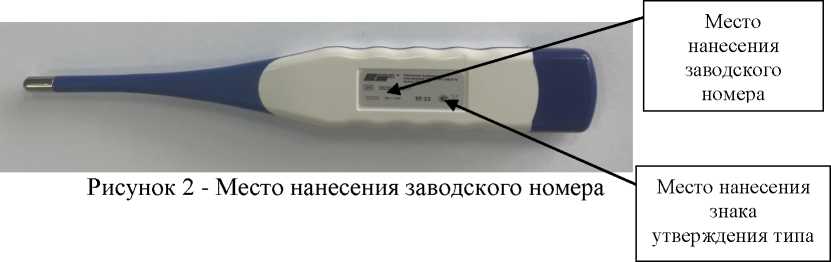

Заводской номер термометра в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом цифровой лазерной печати на самоклеящуюся пленку и наклеен на заднюю панель термометра (рисунок 2).

Конструкция средства измерений не предусматривает нанесение термометры.

Пломбирование термометров не предусмотрено.

Программное обеспечение

Термометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения измерительной информации и индикации результатов измерений на дисплее. ПО устанавливается в термометр на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Метрологические и общие технические характеристики термометров приведены в таблицах 1 и 2.

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +32,0 до +42,9
Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне измерений от +35,5 до +42,0 °С включ.	±0,1
- в диапазоне измерений от +32,0 до +35,5 °С не включ. и св. +42,0 до +42,9 °С	±0,2
Цена единицы младшего разряда, °С - для моделей IM-501N, IM-503, IM-505, IM-505N, IM-507, IM-507N,	0,1
IM-507T, IM-509, IM-511 - для модели IM-503A	0,01

Таблица 2 - Общие технические

Наименование характеристики	Значение
Габаритные размеры корпуса (без футляра), мм, не более - IM-501N	127x17,5x9,5
- IM-503, IM-503A	127x18,5x11,2
- IM-505, IM-505N	128x19x10,2
- IM-507, IM-507N	123x19x12,5
- IM-507T(1)	118x19x12,5
- IM-509	126x20x12,4
- IM-511	137x36x12
Масса термометров с элементом питания, г, не более - IM-501N	10
- IM-503, IM-503A	8,5
- IM-505, IM-505N	11,5
- IM-507, IM-507N	10,2
- IM-507T(2)	9,4
- IM-509	10,3
- IM-511	22,5

Наименование характеристики	Значение
Время установления показаний указанным способом, с - для моделей IM-501N, IM-503, IM-503A, IM-505, IM-505N, IM-507, IM-507N, IM-507T, IM-509	от 50 до 70
- оральный способ	от 80 до 120
- аксиллярный	от 40 до 60
- ректальный - для модели IM-511 - оральный способ	от 15 до 19
- аксиллярный	от 23 до 29
- ректальный	от 9 до 11
Время автоматического отключения термометра, мин	10
Питание от внутреннего источника питания с номинальным	1,5 (LR41)
напряжением, В	3 (CR2032)
Рабочие условия эксплуатации: - температура окружающей среды, °С	от +5 до +42
- относительная влажность воздуха, %	не более 80
Средняя наработка до отказа, ч, не менее	10 000
Средний срок службы, лет, не менее	5
Примечания: (1) - без учета размеров держателя «утка» или «лягушка»; (2) - без учета массы держателя «утка» или «лягушка».

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на самоклеящуюся пленку, прикрепленную на заднюю панель термометра.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термометр медицинский электронный	«ИМПЭКС-МЕД»®(1)	1 шт.
Элемент питания	LR41 или CR2032(2)	1 шт.
Футляр		1 шт.
Руководство по эксплуатации (на русском языке)	-	1 экз.
Примечания: (1) - обозначение модели - в соответствии с заказом; (2) - в зависимости от исполнения.

Сведения о методиках (методах) измерений

приведены в разделе «Порядок применения» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термометрам медицинским электронным «ИМПЭКС-МЕД»^®

ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.60.12-001-51023534-2022 Термометр медицинский электронный «ИМПЭКС-МЕД»®. Технические условия.

Правообладатель

Общество с ограниченной

(ООО «ИМПЭКС-МЕД»)

ИНН: 7716179150

Юридический адрес: 127644, г. Москва, ул. Лобненская, д. 21, стр. 2 Телефон/факс: +7 (495) 921-30-58

E-mail: moscow@impex-med.ru

Web-сайт: http://www.impex-med.ru

Изготовитель

Общество с ограниченной

(ООО «ИМПЭКС-МЕД»)

ИНН: 7716179150

Адрес: 127644, г. Москва, ул. Лобненская, д. 21, стр. 2

Телефон/факс: +7 (495) 921-30-58

E-mail: moscow@impex-med.ru

Web-сайт: http://www.impex-med.ru

Производственные площадки:

Hangzhou Hua'an Medical & Health Instruments Co., Ltd., Китай

Адрес: Building 2, 1# Fuzhu Nan RD Wuchang Town, Yuhang District 310023 Hangzhou, Zhejiang China

Hangzhou Universal Electronic Co., Ltd., Китай

Адрес: 298 Yunxi Road, Cangqian Street Yuhang District Hangzhou 311121 Zhejiang China

Wenzhou Yosun Medical Technology Co., Ltd., Китай

Адрес: No. 17, Shahong Road, Lingmen, Beibaixiang Town, Yueqing, Wenzhou, 325603, Zhejiang China

Jiangsu Yuyue Medical Instruments Co., Ltd., Китай

Адрес: No.36 West Yandu Road, Yandu New District Yancheng, Jiangsu 224005 P.R. China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92671-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи тока CR2-55

Назначение средства измерений

Преобразователи тока CR2-55 (далее по тексту - преобразователи) предназначены для измерений силы переменного тока промышленной частоты путем преобразования его в напряжение переменного тока.

Описание средства измерений

Принцип действия преобразователей основан на явлении электромагнитной индукции.

Конструкция преобразователей представляет собой воздушный сердечник (пояс Роговского) с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки преобразователей используется проходной изолятор или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе преобразователей.

Конструкция преобразователей неразборная, что исключает несанкционированный доступ к вторичной обмотке. Пломбирование не предусмотрено.

На корпусе преобразователи имеют табличку технических данных.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средств измерений, нанесен арабскими цифрами на табличку технических данных на корпус преобразователей типографским способом.

Нанесение знака поверки на преобразователи не предусмотрено.

Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1.

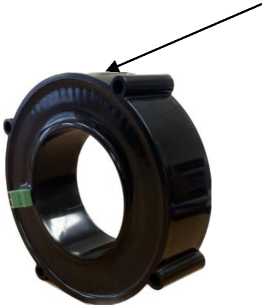

Место нанесения

заводского номера

Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная частота, Гц	50
Номинальный коэффициент преобразования, мВ/А	2,098
Диапазон преобразования силы переменного тока, А	от 0,05 до 15000
Пределы допускаемой относительной токовой погрешности, %: в диапазоне первичных токов от 50 мА до 50 А включ.	±1,5
в диапазоне первичных токов св. 50 А до 15 000 А	±0,5
Пределы допускаемой абсолютной угловой погрешности, мин: в диапазоне первичных токов от 50 мА до 50 А включ.	±90
в диапазоне первичных токов св. 50 А до 15 000 А	±30
Номинальная нагрузка Re, кОм, не менее	40

Таблица 2 - Технические

Наименование характеристики	Значение
Масса, кг, не более	0,22
Габаритные размеры (внутренний диаметр/внешний диаметр/толщина), мм, не более	54/98/27
Максимальное рабочее напряжение выходной цепи преобразователя, В	250
Рабочие условия эксплуатации: - температура окружающей среды, оС - относительная влажность при комнатной температуре, %, не более	от -40 до +85 90
Температура транспортирования и хранения, °С	от -55 до +90
Средняя наработка до отказа, ч, не менее	500000
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерения

Комплект поставки преобразователей приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Количество, шт.	Примечание
Преобразователь тока CR2-55	-
Паспорт CR 2-55 PA	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Общие сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот 1-10-¹-1-10⁶ Гц».

Правообладатель

SieC Badawcza Lukasiewicz - Instytut Tele- i Radiotechniczny (ITR), Польша Адрес: ul. Ratuszowa 11, 03-450 Warszawa, Polska

тел.: + 48 22 590 73 91

E-mail: energetyka@itr.org.pl

Web-сайт: www: energetyka.org. p

Изготовитель

Siec Badawcza Lukasiewicz - Instytut Tele- i Radiotechniczny (ITR), Польша

Адрес: ul. Ratuszowa 11, 03-450 Warszawa, Polska тел.: + 48 22 590 73 91

E-mail: energetyka@itr.org.pl

Web-сайт: www: energetyka.org.p

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92672-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы общего органического углерода SI-TOC

Назначение средства измерений

Анализаторы общего органического углерода SI-TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода (TC), общего органического углерода (TOC), общего неорганического углерода (TIC), нелетучего органического углерода (NPOC).

Описание средства измерений

Принцип определения различных форм углерода основан на переводе компонентов пробы в диоксид углерода (СО2) с последующим детектированием с помощью недисперсионного инфракрасного детектора (NDIR) или кондуктометрического детектора, в зависимости от модели анализатора. Значение массовой концентрации общего органического углерода (ТОС) определяют по разности ТС (общего углерода) и TIC (общего неорганического углерода). Предусмотрены измерения в режиме неотдуваемого органического углерода (NPOC): перед проведением измерений пробу подкисляют и удаляют летучие компоненты пробы путём продувки через пробу газа, после этого проводят окисление пробы с определением нелетучих органических компонентов. При анализе образцов, в которых органический углерод в основном содержится в виде NPOC, содержание ТОС также может быть определено данным методом.

Конструктивно анализаторы представляют собой настольные приборы, выполненные в едином корпусе, в котором расположены реакторы для перевода компонентов пробы в СО2, системы подачи пробы, системы детектирования и системы управления.

Анализаторы выпускаются в следующих моделях: SI-TOC CA, SI-TOC C (модель SI-TOC CA отличается от модели SI-TOC C наличием модуля автоматического разбавления образца), SI-TOC W и SI-TOC Line. Модели отличаются друг от друга конструкционно и по принципу действия: в анализаторах моделей SI-TOC C и SI-TOC CA окисление органических компонентов пробы происходит путём высокотемпературного каталитического окисления с последующим детектированием СО2 с помощью недисперсионного инфракрасного детектора; в анализаторах модели SI-TOC W окисление органических компонентов пробы происходит путем смешения пробы с окислителем и с последующим воздействием УФ-излучения и детектированием СО2 с помощью недисперсионного инфракрасного детектора; в анализаторах модели SI-TOC Line окисление органических компонентов пробы происходит с помощью воздействия на пробу УФ-излучения с последующим детектированием с помощью кондуктометрического детектора.

Анализаторы моделей SI-TOC C, SI-TOC CA, SI-TOC W и SI-TOC Line могут по комплектоваться автодозатором для автоматической подачи проб. Анализаторы SI-TOC CA могут по запросу комплектоваться приставкой для анализа твёрдых цифр цифр, (шильда) с нанесением информации полиграфическим способом.

Общий вид информационной таблички (шильда) представлен на рисунке 4.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

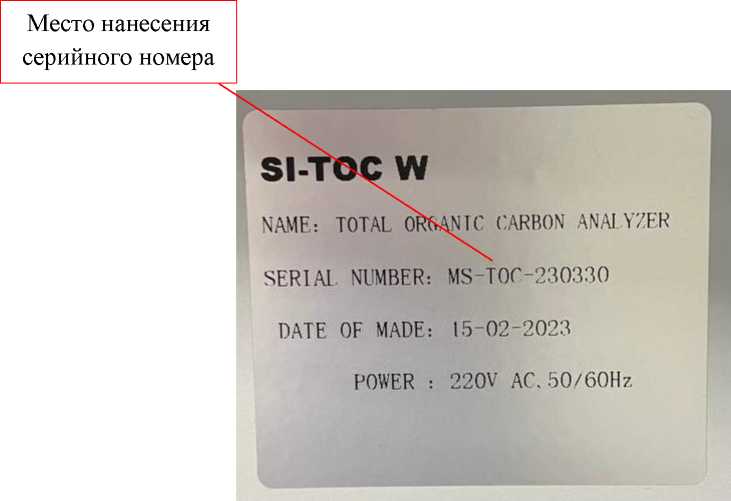

Рисунок 4 - Вид информационной таблички (шильда) с серийным номером

Программное обеспечение

Анализаторы модели SI-TOC Line оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных, выводить результаты измерений на сенсорный экран.

Изготовителем не предусмотрена визуализация идентификационных данных встроенного ПО анализаторов.

Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Влияние встроенного ПО на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Анализаторы моделей SI-TOC C, SI-TOC CA, SI-TOC W и SI-TOC Line оснащены одним из видов внешнего ПО, приведенного в таблице 1, позволяющего устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Влияние внешнего ПО на метрологические характеристики учтено при нормировании метрологических характеристик анализаторов.

Идентификационные данные внешнего ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)	Значение
Модель SI-TOC C, SI-TOC CA
Идентификационное наименование ПО	TOC-RD	TOC-Control
Номер версии (идентификационный номер) ПО, не ниже	1.111.1.100*	1.111.1.100*
Цифровой идентификатор ПО	—	—
Модель SI-TOC W
Идентификационное наименование ПО	TOC	TOCw-Control
Номер версии (идентификационный номер) ПО, не ниже	1.111.1.100*	1.111.1.100*
Цифровой идентификатор ПО	—	—
Модель SI-TOC Line
Идентификационное наименование ПО	TOC	TOCe-Control
Номер версии (идентификационный номер) ПО, не ниже	1.111.1.100*	1.111.1.100*
Цифровой идентификатор ПО	—	—
*После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые, буквенные суффиксы и/или тире, дефис.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализаторов моделей SI-TOC C, SI-TOC CA, SI-TOC W

Наименование характеристики	Значение
	SI-TOC C, SI-TOC CA	SI-TOC W
Предел обнаружения по общему углероду (по критерию 3а), мкг/дм3	50	5
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %	3

Таблица 3 - Метрологические характеристики анализаторов модели SI-TOC Line

Наименование характеристики	Значение
Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3	от 0 до 1000
Пределы допускаемой погрешности измерений массовой концентрации общего органического углерода: - приведенной к верхнему значению поддиапазона измерений от 0 до 200 мкг/дм3 включ., % - относительной в поддиапазоне измерений св. 200 до 1000 мкг/дм3 включ., %	±10 ±10

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
	SI-TOC C	SI-TOC CA		SI-TOC W		SI-TOC Line
Параметры электрического
питания:
- напряжение переменного
тока, В			230±23
- частота, Гц			50±1
Потребляемая мощность, В^А, не более	875	875		250		100
Габаритные размеры, мм, не более:
- ширина	500	500			360	220
- высота	500	500			445	350
- глубина	650	650			460	450
Масса, кг, не более	45,0	45,0		25,0		12,5
Условия эксплуатации: - температура окружающей
среды, °С		от +15 до +35
- относительная влажность,
%, не более			80
Средняя наработка до от-
каза, ч, не менее			50000
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор общего органического углерода	SI-TOC C SI-TOC CA SI-TOC W SI-TOC Line	по заказу
Программное обеспечение на внешнем носителе	-	по заказу
Кабель для соединения с ПК	—	1 шт.
Автодозатор	—	по заказу
Приставка для анализа твёрдых проб (для модели SI-TOC CA)	—	по заказу
Персональный компьютер	—	по заказу
Руководство по эксплуатации	—	1 экз.
Методика поверки	—	1 экз.

Сведения о методиках (методах) измерений приведены в документах:

• - «Анализаторы общего органического углерода SI-TOC. Модели SI-TOC C, SI-TOC CA. Руководство по эксплуатации» (раздел «Подробные программные операции»);

• - «Анализаторы общего органического углерода SI-TOC. Модель SI-TOC W. Руководство по эксплуатации» (раздел «Подготовка к установке и тестированию»);

• - «Анализаторы общего органического углерода SI-TOC. Модель SI-TOC Line. Руководство по эксплуатации» (разделы «Эксплуатация прибора», «Работа с программным обеспечением»).

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия фирмы «Shanghai Metash Instruments Co., Ltd.», Китай.

Правообладатель

Фирма «Shanghai Metash Instruments Co., Ltd.», Китай

Адрес: 9-601, No.115, Lane 1276, Nanle Road, Songjiang District, Shanghai, China Телефон: +86-21-64550709

E-mail: metash@163.com, overseas@metash.com

Изготовитель

Фирма «Shanghai Metash Instruments Co.,Ltd.», Китай

Адрес: 9-601, No.115, Lane 1276, Nanle Road, Songjiang District, Shanghai, China

Адрес места осуществления деятельности: 9-6F, No.115, Lane 1276, Nanle Road, Songjiang District, Shanghai, China

Телефон: +86-21-64550709

E-mail: metash@163.com, overseas@metash.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» июля 2024 г. № 1694

Регистрационный № 92673-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 750 кВ Металлургическая

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 750 кВ Металлургическая (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 571. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав

каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	W Si и и Н
1	2	3	4	5	6	7
1	ВЛ 750 кВ Курская АЭС - Металлургическая (2ИВ0) (2ИВ1)	CA-765 кл.т 0,2S Ктт = 2000/1 рег. № 45979-10	DFK 765 кл.т 0,2 Ктн = (750000/V3)/(100/V3) рег. № 36539-07	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	40 Q г 1 W 1Г) 1—1 40 N tOj < и о Н	1 СЛ Н' ^О1 и I-.' о С1и
2	ВЛ 330 кВ Металлургическая -ОЭМК №1 (5В0) (5В2)	CA 362 кл.т 0,2S Ктт = 3000/1 рег. № 23747-02	CCV 362 кл.т 0,2 Ктн = (330000/V3)/(100/V3) рег. № 23348-02	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
3	ВЛ 330 кВ Металлургическая -ОЭМК №2 (8В0) (8В1)	CA 362 кл.т 0,2S Ктт = 3000/1 рег. № 23747-12	DFK 362 кл.т 0,2 Ктн = (330000/V3)/(100/V3) рег. № 23743-02	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
4	ВЛ 330 кВ Металлургическая - Лебеди (4В0) (4В3)	CA 362 кл.т 0,2S Ктт = 3000/1 рег. № 23747-12	TEMP 362 кл.т 0,2 Ктн = (330000/V3)/(100/V3) рег. № 25474-03	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

1	2	3	4	5	6	7
5	ВЛ 110 кВ Металлургическая -Голофеевка №1	CA 123 кл.т 0,2S Ктт = 2000/1 рег. № 23747-02	НКФ-110-57 У1 кл.т 0,5 Ктн = (11ОООО/^3)/(1О0/^3) рег. № 81616-21	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	< Q Л W IT) 40 N tOj < I-,-О о Н	(N 1 СЛ CQ Tj-Н и I-.' о С1и
6	ВЛ 110 кВ Металлургическая -Голофеевка №2	CA 123 кл.т 0,2S Ктт = 2000/1 рег. № 23747-02	НАМИ-11О УХЛ1 кл.т О,2 Ктн = (11ОООО/^3)/(1ОО/^3) рег. № 77899-20	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной О,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 Чс	I20 %<1изм<1100%	1100 %<1изм<1120%
1-4 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,7	09	0,6	0,6
	0,8	2,0	1,2	0,8	0,8
	0,5	3,3	2,0	1,4	1,4
5 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4
6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9

Продолжение таблицы 3___________________________________________________________

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1.0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
Устройство сбора и передачи данных TOPAZ IEC DAS:
- средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10000

1	2
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  измерений может

• - резервирование каналов связи: информация о результатах передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
1	2	3
Трансформатор напряжения	НКФ-110-57 У1	3 шт
Трансформатор тока	СА 123	6 шт
Трансформатор тока	СА 362	18 шт
Трансформатор тока	СА-765	6 шт
Трансформатор напряжения емкостной	DFK 765	6 шт
Трансформатор напряжения емкостной	DFK 362	3 шт
Трансформатор напряжения емкостной	TEMP 362	3 шт
Трансформатор напряжения	CCV 362	3 шт
Трансформатор напряжения	НАМИ-110 УХЛ1	3 шт
Счетчик электрической энергии трехфазный статический	СТЭМ-300	2 шт
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт
Комплекс измерительно-вычислительный	СТВ-01	1 шт
Формуляр	АУВП.411711.ФСК.УОБ.Ц8.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 750 кВ Металлургическая». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12; п. 6.13);

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 59793-2021 Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест»)

Адрес: 141401, Московская обл., г.о Химки, г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207

Телефон: +7 (495) 109-09-22

Web-сайт: www.enertest.ru

E-mail: info@enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.

---
