№1902 от 15.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 108415
О переоформлении и продлении срока действия свидетельства об утверждении типа и внесении изменений в ОТ Весы бункерные электронные "Поток"
Приказы по основной деятельности по агентству Вн. Приказ № 1902 от 15.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ15 августа 2019 г. № 1902
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 56738 «Весы бункерные электронные «Поток» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ВИК «ТЕНЗО-М» от 04 июня 2019 г. № 95 и № 96 приказываю:
-
1. Внести изменения в описание типа на весы бункерные электронные «Поток», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58428-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56738 «Весы бункерные электронные «Поток» на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 56738 «Весы бункерные электронные «Поток», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58428-14, в связи с переименованием изготовителя с ЗАО «ВИК «ТЕНЗО-М», пос. Красково, Московская обл. на АО «ВИК «ТЕНЗО-М», пос. Красково, Московская обл.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f \
Подлинник алектронноте документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. ___________________
С. Ей ДЕ НИЯ U СЕ Р1ИФ1ЖА1 L ЙП
Сертификат: 00E1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» августа 2019 г. № 1902
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы бункерные электронные "Поток" Назначение средства измеренийВесы бункерные электронные "Поток" (далее - весы), предназначены для автоматического измерения массы сыпучих или жидких продуктов путем деления их на отдельные порции и определения общей массы как суммы масс отдельных порций (доз) при учетных и технологических операциях.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в весоизмерительный преобразователь (далее - преобразователь), где суммарный сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. С преобразователя информация о результатах измерений может быть передана на внешние подключаемые устройства.
Конструктивно весы состоят из грузоприемного устройства (далее - ГУ) в виде бункера (сосуда или емкости) с устройствами загрузки и выгрузки материала, опирающегося через датчики весоизмерительные на силовую раму (каркас) и системы управления, включающей в себя многофункциональный шкаф автоматики (или пульт управления, далее - МША), шкаф пневматики (далее - МШП) для модификаций с пневмозаслонками.
Преобразователь может иметь один многофункциональный либо два специализированных индикатора. На одном (основном) отображается значение измеряемой массы порции (дозы) продукта, на другом (суммирующем) - суммарная масса материала, прошедшего через весы. Преобразователь монтируется в МША системы управления, либо размещается отдельно.
В весах применяются датчики весоизмерительные М (Госреестр № 53673-13), С и Н (Госреестр № 53636-13), Т (Госреестр № 53838-13), МК2 (Госреестр № 55199-13), Н2 и Н11 (Госреестр № 55200-13) и преобразователи весоизмерительные ТВ (все - производства ЗАО «ВИК «Тензо-М», п. Красково, Московская обл.).
Весы имеют два режима работы: неавтоматический и автоматический. При неавтоматическом режиме управление весами осуществляется при помощи клавиатуры, расположенной на передней панели преобразователя и кнопок на передней панели МША. В автоматическом режиме взвешивание материала осуществляется дискретными ненормируемыми порциями. После взвешивания каждой порции общая масса всех взвешенных порций вычисляется нарастающим итогом. При этом цикл работы весов включает в себя следующие стадии:
-
- заполнение ГУ материалом с прекращением его подачи по достижении массы порции, близкого к заданному значению;
-
- взвешивание полученной порции:
-
- выгрузка материала;
-
- взвешивание незаполненного (после выгрузки материала) ГУ,
-
- вычисление массы выгруженной порции материала, как разности значений массы загруженного и незаполненного ГУ;
-
- вычисление и регистрация нарастающим итогом общей массы всех порций.
Если физико-механические свойства материала и конструкция ГУ таковы, что вес незаполненного ГУ в каждом цикле одинаков, то операции взвешивания ГУ после выгрузки и вычисления массы выгруженного продукта могут исключаться из цикла работы весов.
Весы снабжены следующими устройствами и функциями:
-
- устройство автоматической (в автоматическом режиме) и полуавтоматической (в неавтоматическом режиме) установки на нуль;
-
- автоматическая остановка работы весов по достижению суммы выгруженных масс близкой заданному значению (в автоматическом режиме);
-
- сигнализация о превышении нагрузки Мах+9е (в неавтоматическом режиме).
На маркировочной табличке, закрепляемой на ГУ весов, наносят:
-
- наименование предприятия-изготовителя;
-
- заводской номер;
-
- минимальное значение минимальной суммируемой нагрузки в виде £min=
-
- диапазон температур в виде +1 °С/+40 °С (для весов с пневмозаслонками без осушки воздуха) или -20 °С/+40 °С (для остальных);
-
- год выпуска;
- знак утверждения типа.
Весы выпускаются различных модификаций, отличающихся метрологическими характеристиками, способом подачи материала в ГУ, габаритными размерами ГУ и имеющих обозначение "Поток"-Н(Э), где:
"Поток" - обозначение типа весов;
Н - максимальная нагрузка, кг;
(Э) - весы с электрическими приводами устройств загрузки и выгрузки материала (в обозначении весов с пневматическими приводами устройств загрузки и выгрузки индекс не указывается).
Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешний вид весов "Поток" представлен на рисунках 1-6.

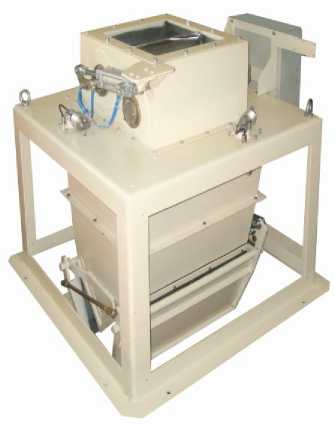

Рисунок 2 - Внешний вид

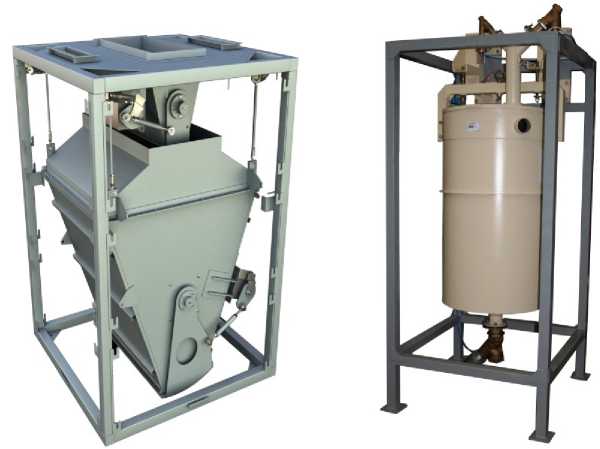

Рисунок 1 - Внешний вид
Рисунок 3 - Внешний вид
весов для сыпучих продуктов с весов для сыпучих продуктов с весов для жидких продуктов Мах до 300 кг Мах свыше 500 кг

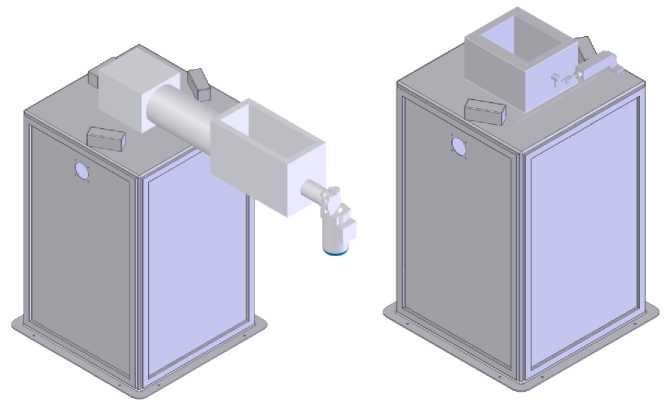

Рисунок 4 - Внешний вид весов с защитным кожухом и шнековым питателем

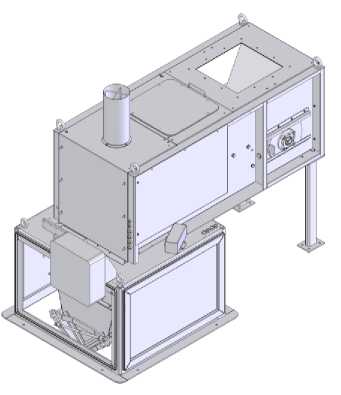

Рисунок 6 - Внешний вид весов с защитным кожухом и ленточным питателем
Рисунок 5 - Внешний вид весов с защитным кожухом и самотечным питателем
Программное обеспечениеПрограммное обеспечение (ПО) весов реализовано в преобразователе и является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Для предотвращения воздействий и защиты законодательно контролируемых параметров используется электронное клеймо -случайное генерируемое число, которое автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Цифровое значение электронного клейма заносится в производственную электронную базу весов и фиксируется в паспорте весов и подтверждается оттиском поверительного клейма.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО | |
|
Номер версии (идентификационный номер) ПО |
Pt-AVP |
|
Цифровой идентификатор ПО |
__* |
|
Другие идентификационные данные (если имеются) | |
|
Примечания.
| |
Термины и условные обозначения метрологических и технических характеристик приведены в соответствии с ГОСТ OIML R76-1-2011 и Рекомендациями МОЗМ № 107.
Максимальная нагрузка (Мах), минимальное значение минимальной суммируемой нагрузки при измерении общей массы в зависимости от пределов допускаемой относительной погрешности (£min), а также действительная цена деления (d) основного и суммирующего отсчетного устройства указаны в таблице 2, другие метрологические и технические характеристики в таблице 3.
Таблица 2
|
Модификация |
Максимальная нагрузка (Мах) |
Минимальное значение минимальной суммируемой нагрузки в зависимости от пределов допускаемой относительной погрешности при измерении общей массы (Ymin), кг |
Действительная цена деления (d) основного и суммирующего устройства, кг | |||
|
0,2 |
0,5 |
1 |
2 | |||
|
"Поток"- 10(Э) |
10 |
10 |
4 |
2 |
1 |
0,005 |
|
"Поток"-3о(э) |
30 |
20 |
8 |
4 |
2 |
0,01 |
|
"Поток"-6о(э) |
60 |
50 |
20 |
10 |
5 |
0,02 |
|
"Поток"-100(Э) |
100 |
100 |
40 |
20 |
10 |
0,05 |
|
"Поток"- 150(э) |
150 |
100 |
40 |
20 |
10 |
0,05 |
|
"Поток" -200(э) |
200 |
200 |
80 |
40 |
20 |
0,1 |
|
"Поток"-300(э) |
300 |
200 |
80 |
40 |
20 |
0,1 |
|
"Поток"-50о(э) |
500 |
500 |
200 |
100 |
50 |
0,2 |
|
"Поток" -1000(Э) |
1000 |
1000 |
400 |
200 |
100 |
0,5 |
|
"Поток"-200о(э) |
2000 |
2000 |
800 |
400 |
200 |
1,0 |
|
"Поток"-5000(э) |
5000 |
5000 |
2000 |
1000 |
500 |
2,0 |
|
"Поток"-10000(Э) |
10000 |
10000 |
4000 |
2000 |
1000 |
5,0 |
|
"Поток"-20000(э) |
20000 |
20000 |
8000 |
4000 |
2000 |
10,0 |
|
"Поток"-50000(э) |
50000 |
50000 |
20000 |
10000 |
5000 |
20,0 |
|
"Поток"-100000(Э) |
100000 |
100000 |
40000 |
20000 |
10000 |
50,0 |
Таблица 3
|
Характеристика |
Значение |
|
Минимальная нагрузка (Min), кг |
0 |
|
Погрешность устройства установки нуля, в действительных ценах деления (d) |
±0.25 |
|
Порог реагирования (чувствительности), в действительных ценах деления (d) |
1,4 |
|
Пределы абсолютной допускаемой погрешности весов при измерении массы дозы (в единицах d), при первичной поверке*: | |
|
в интервале до 500^d включ |
±0,5 |
|
в интервале свыше 500^d до 2000^d включ. |
±1,0 |
|
в интервале свыше 2000^d |
±1,5 |
|
Пределы допускаемой относительной погрешности весов при измерении общей массы при первичной поверке**, % от измеряемой массы |
±0,10; ±0,25; ±0,50; ±1,00 |
|
Условия эксплуатации:
|
от - 20 до +40 (от +1 до +40) 80 от 84 до 107 |
|
Параметры электрического питания для весов с пневмозаслонками:
|
от 198 до 242 от 49 до 51 100 |
|
Характеристика |
Значение |
|
Параметры электрического питания для весов с электроприводом:
|
от 342 до 418 от 49 до 51 2,0 |
|
Время прогрева весов, мин, не более |
10 |
|
Примечания: * Пределы абсолютной допускаемой погрешности при измерении массы дозы в эксплуатации должны соответствовать удвоенным значениям. ** Пределы допускаемой относительной погрешности весов при измерении общей массы в зависимости от физико-механических свойств материала устанавливаются при поверке весов. | |
Габаритные размеры и масса весов приведены в таблице 4.
Таблица 4
|
Модификация |
Габаритные размеры, мм, не более |
Масса весов, кг, не более | ||
|
ширина |
длина |
высота | ||
|
"Поток" -10(Э) |
930 |
2000 |
1110 |
520 |
|
"Поток" -30(Э) |
930 |
2000 |
1110 |
520 |
|
"Поток"-60(Э) |
930 |
2000 |
1490 |
570 |
|
"Поток"-100(Э) |
930 |
2000 |
1490 |
570 |
|
"Поток"-150(Э) |
930 |
2000 |
2260 |
630 |
|
"Поток"-200(Э) |
930 |
2000 |
2260 |
630 |
|
"Поток"-300(Э) |
930 |
2000 |
2260 |
630 |
|
"Поток"-500(Э) |
1650 |
1650 |
1850 |
1080 |
|
"Поток"-1000(Э) |
1650 |
1650 |
2350 |
1120 |
|
"Поток"-2000(Э) |
1650 |
1650 |
2950 |
1310 |
|
"Поток"-5000(Э) |
1650 |
1650 |
3350 |
1500 |
|
"Поток"-10000(Э) |
1900 |
1900 |
3600 |
2000 |
|
"Поток"-20000(Э) |
2400 |
2400 |
3900 |
3000 |
|
"Поток"-50000(Э) |
2550 |
2550 |
4200 |
3500 |
|
"Поток"-100000(Э) |
2550 |
2550 |
5000 |
4200 |
Соотношение пределов допускаемой относительной погрешности весов бункерных электронных "Поток" при измерении общей массы с классами точности согласно МОЗМ Р 1072 приведено в таблице 5.
Таблица 5
|
Пределы допускаемой относительной погрешности при измерении общей массы при первичной поверке (в эксплуатации), % от измеряемой массы |
Класс точности в соответствии с МОЗМ Р 107-2 |
|
±0,10 (±0,2) |
0,2 |
|
±0,25 (±0,5) |
0,5 |
|
±0,50 (±1,0) |
1 |
|
±1,00 (±2,0) |
2 |
наносится типографским способом на титульный лист руководства по эксплуатации или паспорта и термосублимационным или механическим способом на маркировочную табличку, расположенную на ГУ весов.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование комплектующих изделий |
Кол-во |
|
Весы |
1 шт. |
|
Методика поверки (МП) |
1 экз. |
|
Паспорт |
1 экз. |
|
Комплект эксплуатационной документации на весы |
1 компл. |
осуществляется в соответствии с документом МП 037-14 "Весы бункерные электронные "Поток". Методика поверки", утвержденным ФГУП "ВНИИМС" 29.07.2014.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 5 паспорта.
Основные средства поверки:
-
- гири класса точности М1 или М1-2 по ГОСТ OIML R 111-1-2009,
-
- весы неавтоматического действия класса точности - средний (III) по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа «Весы бункерные электронные "Поток". Руководство по эксплуатации» 4274-037-18217119-02 РЭ, и разделе 2 «Использование по назначению» документа «Преобразователи весоизмерительные. Руководство по эксплуатации» ТЖКФ.408843 РЭ.
Нормативные и технические документы, устанавливающие требования к весам бункерным электронным "Поток"ТУ 4274-037-18217119-02 "Весы бункерные электронные "Поток". Технические условия"
ИзготовительАкционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351
Адрес: 140050, Московская область, г.о. Люберцы, дп. Красково, ул. Вокзальная, 38
Телефон: +7 (495) 745-3030, +7 (800) 555-65-30
E-mail: tenso@tenso-m.ru
Web-сайт: www.tenso-m.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
