Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» июня 2020 г. № 1020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители ИКВЧ-М

Измерители ИКВЧ-М (далее по тексту - измерители) предназначены для непрерывного автоматического измерения массовой концентрации пыли (МКП), а также оптической плотности пылегазовых сред.

Принцип действия измерителей основан на регистрации оптических параметров пылегазовой среды методом измерения оптической плотности и на вычислении соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.

Измерители представляют собой стационарные, автоматические   приборы

непрерывного действия.

В зависимости от варианта исполнения измерители комплектуются в соответствии с таблицей 1.

Таблица 1

МОК, рефлектор (для ИКВЧ-М-Д) или зонд (для ИКВЧ-М-ДЗ) при помощи комплекта монтажных частей монтируются на газоходе или дымовой трубе. БИ располагается в операторской и связывается с МОК четырехпроводным кабелем электропитания и связи.

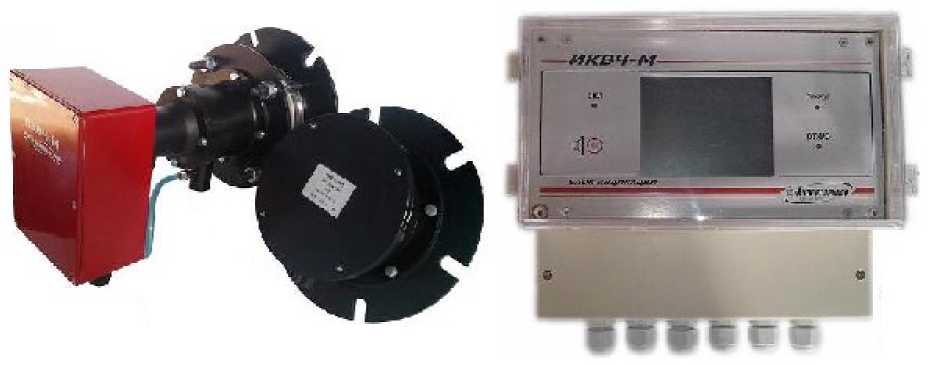

Рисунок 1 - Общий вид измерителя ИКВЧ-М-Д

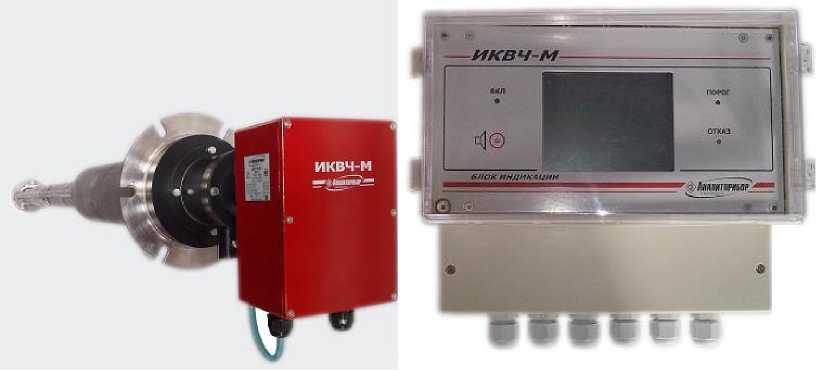

Рисунок 2 - Общий вид измерителя ИКВЧ-М-ДЗ

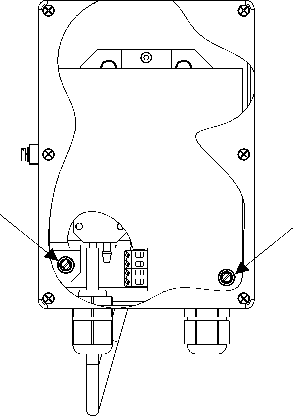

Стрелками указано место пломбировки от несанкционированного доступа

Рисунок 3 - Схема пломбировки МОК измерителей ИКВЧ-М-Д, ИКВЧ-М-ДЗ от несанкционированного доступа

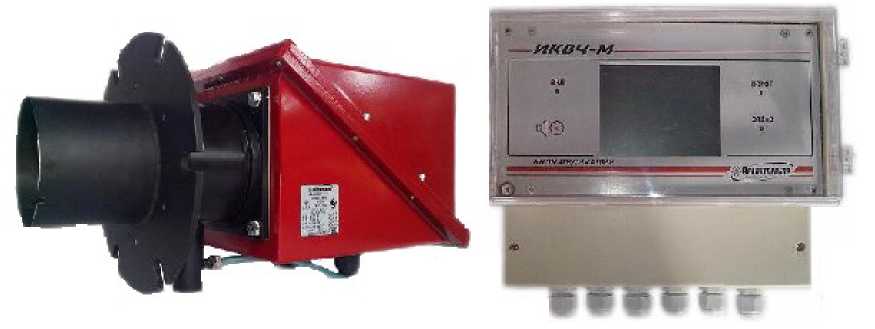

Рисунок 4 - Общий вид измерителя ИКВЧ-М-Н Вид сверху

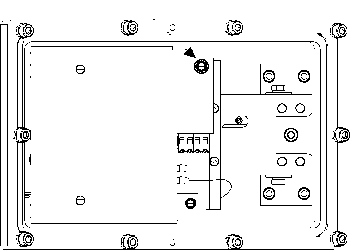

Съемная часть корпуса условно не показана

Стрелкой указано место пломбировки от несанкционированного доступа Рисунок 5 - Схема пломбировки МОК измерителя ИКВЧ-М-Н от несанкционированного доступа

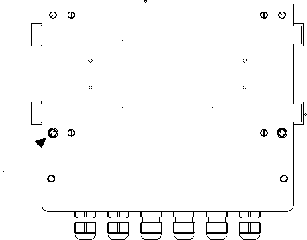

Стрелкой указано место пломбировки от несанкционированного доступа Рисунок 6 - Схема пломбировки БИ измерителей ИКВЧ-М от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) служит для отображения, обработки и сохранения результатов измерений оптической плотности и массовой концентрации пыли, для отображения сообщений об ошибках и служебной информации. Измерители обеспечивают обмен данными с внешними устройствами по цифровому каналу связи. Протокол обмена по каналам RS485 и Ethernet - MODBUS RTU.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения измерителей ИКВЧ-М указаны в таблице 2.

Таблица 2

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.

Таблица 3

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочем диапазоне температур на каждые 10 °С от номинального значения температуры (20 ± 2) °С, составляют ± 0,7 в долях от пределов допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности, вызванной изменением относительной влажности окружающей среды от номинального значения влажности (65 ± 3) % до максимального значения, соответствующего условиям эксплуатации, составляют ± 1,0 в долях от пределов допускаемой основной погрешности.

Таблица 4

Электрическое питание БИ измерителя осуществляется переменным однофазным током с напряжением от 187 до 253 В и частотой (50 ± 1) Гц.

Электрическое питание МОК осуществляется от БИ или от источника постоянного тока напряжением от 18 до 32 В.

Мощность, потребляемая БИ, В •А, не более

Мощность, потребляемая МОК, Вт, не более

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Условия эксплуатации:

• - температура окружающего воздуха, ^оС

• - для МОК, рефлектора

• - для БИ

• - относительная влажность, %, не более

• - для МОК, рефлектора при температуре 25 °С

• - для БИ при температуре 35 °С

и более низких температурах, без конденсации влаги

• - атмосферное давление, мм рт. ст.

наносится фотохимическим способом на таблички, расположенные на боковых стенках МОК и БИ измерителей, и на титульный лист руководства по эксплуатации ИБЯЛ.416143.006 РЭ типографским способом.

Комплектность средства измерений

Таблица 5

осуществляется по документу ИБЯЛ.416143.006 МП «Государственная система обеспечения единства измерений. Измерители ИКВЧ-М. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11 ноября 2014 г.

Основные средства поверки:

1 Набор мер МО-82 (исполнение: МО-82-1, МО-82-2, МО-82-3), ГР СИ № 56638-14. Основные метрологические характеристики:

Диапазон значений оптической плотности мер от 0,00087 до 4,0 Б

Диапазон значений СКНП мер от 0,0001 до 0,12 абс. ед.

Пределы допускаемой относительной погрешности оптической плотности мер, входящих в состав набора мер МО-82-1, МО-82-2, %:

• - в диапазоне значений оптической плотности от 2,0 до 4,0 Б       ± 1,0;

• - в диапазоне значений оптической плотности от 0,6 до 2,0 Б       ± 0,7;

• - в диапазоне значений оптической плотности от 0,00087 до 0,6 Б

Пределы допускаемой относительной погрешности СКНП мер, входящих в состав набора

мер МО-82-3, %:

• - в диапазоне значений СКНП от 0,0001 до 0,002 абс. ед.                 ±

• - в диапазоне значений СКНП свыше 0,002 до 0,08 абс. ед.               ±

• - в диапазоне значений СКНП свыше 0,08 до 0,12 абс. ед.                ±

2 Аспиратор ПУ-4Э, ГР СИ № 14531-13

Основные метрологические характеристики: Диапазон расхода: от 0,2 до 20 л/мин;

Погрешность задания расхода: ± 5 %; Сопротивление поглотителя: от 0 до 5 кПа;

Время отбора пробы: от 1 до 99 мин.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

«Измерители ИКВЧ-М. Руководство по эксплуатации ИБЯЛ.416143.006 РЭ», раздел 2.4.

ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».

ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования».

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

Адрес: 214031, г. Смоленск, ул. Бабушкина, 3

Телефон: +7 (4812) 31-32-39, 31-07-04, 30-61-37

Факс: +7 (4812) 31-33-25

E-mail: info@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru www.analitpribor-smolensk.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (499) 792-07-03

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
