УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1228

Лист № 1 Регистрационный № 72980-18 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные для статического взвешивания «СКЕЙЛ»

Весы платформенные для статического взвешивания «СКЕЙЛ» (далее — средство измерений) предназначены для измерений массы.

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Результаты измерений отображаются в визуальной форме на дисплее.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011, имеет модульную конструкцию и состоит из грузоприемного устройства (далее — ГПУ) и весоизмерительного прибора (далее — индикатора).

ГПУ представляет собой металлическую конструкцию в виде платформы для принятия нагрузки, опирающуюся на весоизмерительные датчики одного из следующих типов:

• - датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA и BSS (регистрационный № 51261-12;

• - датчики весоизмерительные тензорезисторные SQC (регистрационный № 59556-14).

Сигнальные кабели датчиков в зависимости от исполнения весов подключаются к индикатору через соединительную коробку.

Общий вид ГПУ представлен на рисунке 1.

Индикатор — электронное устройство, включающее в себя: аналого-цифровой преобразователь сигнала датчиков, микропроцессор обработки измерительной информации, дисплей для визуального отображения результатов измерений, клавиши управления, а также интерфейсы передачи измерительной информации в виде цифрового электрического сигнала (RS 232С, RS-485, RS-422C):

• - приборы весоизмерительные CI, BI, NT и PDI (регистрационный № 50968-12);

• - индикаторы весоизмерительные CI-600A (регистрационный № 68370-17);

• - индикаторы весоизмерительные СКИ-12 (регистрационный № 58661-14);

• - индикаторы весоизмерительные СКИ-12, изготовитель Shanghai Yaohua Weighing System Co. Ltd, Китай.

Общий вид индикаторов и места нанесения пломб представлены на рисунках 2 - 4. Для защиты от несанкционированного доступа к внутренним частям средства измерений и изменений параметров их настройки и регулировки используется пломбировка свинцовой пломбой, мастичной пломбой или разрушаемой наклейкой корпуса индикатора или переключателя настройки (в зависимости от исполнения индикатора).

Модификации средства измерений отличаются максимальной нагрузкой, особенностями конструкции ГПУ и имеют обозначения вида: СКЕЙЛ [1][2][3] [4] [5], где:

• [1] — условное обозначение максимальной нагрузки, т: 0,5; 1; 1,5; 2; 3; 5.

• [2] — особенности конструкции ГПУ: СКП: платформа прямоугольной формы;

СКТ: низкопрофильная платформа с пандусами;

СКУ: платформа П-образной формы;

СКБ: низкопрофильная платформа в виде двух балок для взвешивания паллет; СКЛ: платформа с подъемным механизмом;

• [3] — материал платформы: (Н) - из нержавеющей стали; обозначение отсутствует - из конструкционной стали;

• [4] — обозначение габаритных размеров платформы (для СКП, СКТ и СКЛ) в формате: ДДШШ, где ДД и ШШ — соответственно, длина и ширина грузоприемной платформы в дм;

• [5] — условное обозначение многодиапазонных модификаций весов:

2 - для двухдиапазонных модификаций; отсутствует - для однодиапазонных модификаций.

СКЕЙЛ-0,5СКТ 1010

СКЕЙЛ-3СКП 1212

СКЕЙЛ-2СКБ

СКЕЙЛ-1СКУ

СКЕЙЛ-2 СКЛ

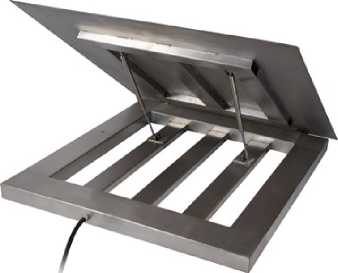

Рисунок 1 — Общий вид ГПУ (примеры)

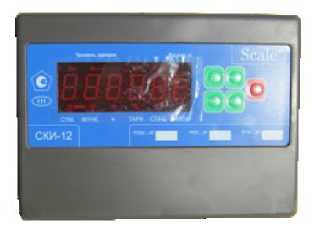

Индикатор СКИ-12

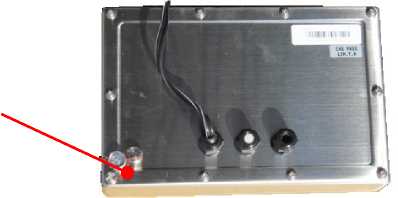

Рисунок 2 — Общий вид и место пломбировки индикаторов СКИ-12

Индикатор CI-6000A

Место расположения пломбы

Место

расположения

пломбы

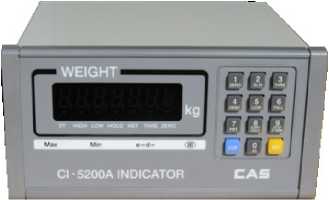

Индикатор CI-5200A

Место

расположения

пломбы

Индикатор CI-2400BS

Место

расположения

пломбы

Индикатор CI-2001A

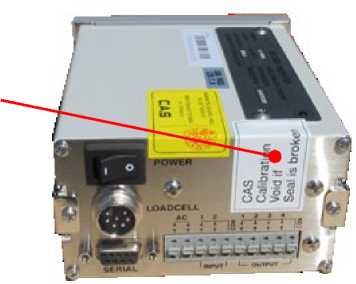

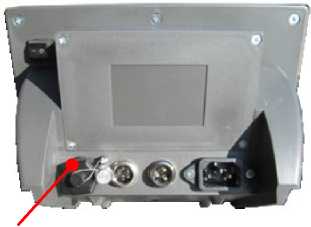

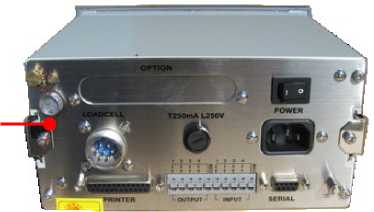

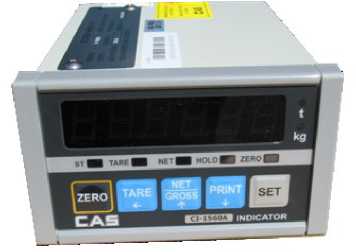

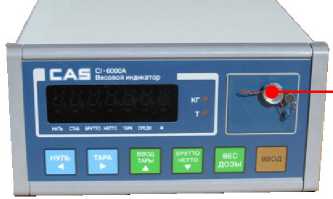

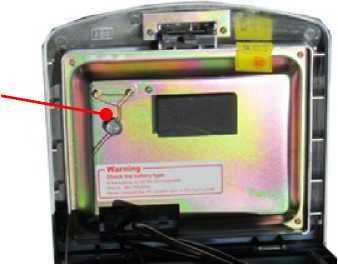

Рисунок 3 — Общий вид и место пломбировки индикаторов CI

Место расположения пломбы

Место расположения пломбы

Место расположения пломбы

Индикатор NT-200A

Место расположения пломбы

Место расположения пломбы

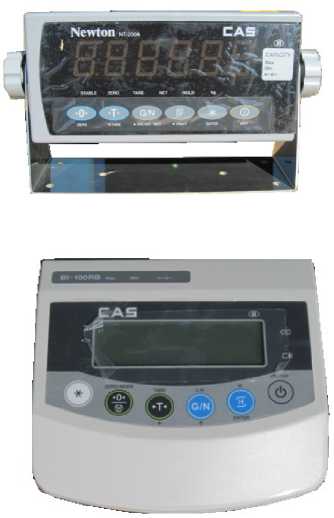

Индикатор PDI

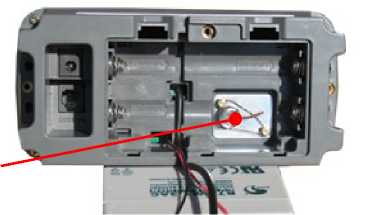

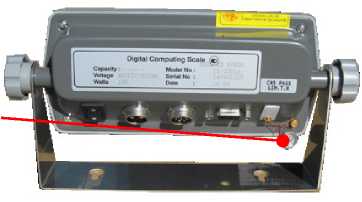

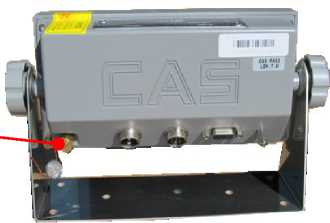

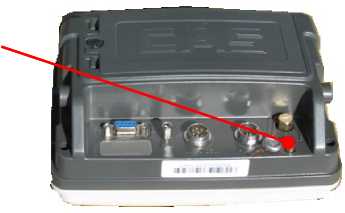

Рисунок 4 — Общий вид и место пломбировки индикаторов CI, NT, BI, PDI

Место расположения пломбы

Индикатор CI-600A

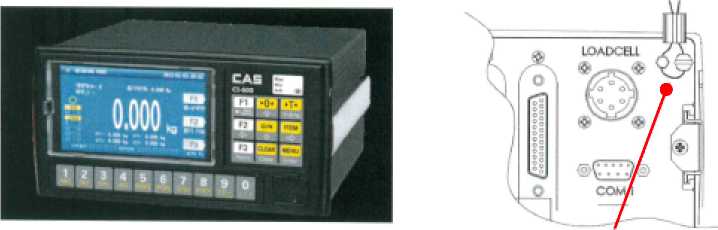

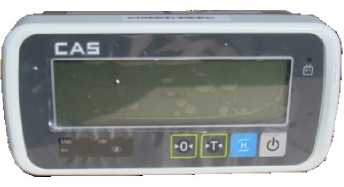

Рисунок 5 — Общий вид и место пломбировки индикаторов CI-600A

Знак поверки наносится на свидетельство о поверке (в соответствии с действующим законодательством).

Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки индикатора средства измерений. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и регулировки.

Изменение ПО через интерфейс пользователя невозможно. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (таблицы 1 и 2) отображаются при включении средства измерений.

Таблица 1 — Идентификационные данные программного обеспечения

* «х» принимает значения от 0 до 9 и не относится к метрологически значимому ПО. Номер версии ПО не ниже указанного

Таблица 2 — Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 — Метрологические характеристики однодиапазонных весов

Таблица 4 — Метрологические характеристики однодиапазонных весов

Таблица 5 — Метрологические характеристики многодиапазонных весов

Таблица 6 — Метрологические характеристики многодиапазонных весов

Таблица 7 — Основные технические характеристики

наносится на титульный лист эксплуатационного документа и маркировочную табличку, расположенную на корпусе ГПУ средства измерений.

Таблица 8 — Комплектность средства измерений

приведены в главе 5 «Установка и работа с весами» документа «Весы платформенные для статического взвешивания «СКЕЙЛ» Руководство по эксплуатации. Паспорт».

ГОСТ OIML R 76-1—2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ 4274-001-7710343855-18 «Весы платформенные для статического взвешивания «СКЕЙЛ».

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1228

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
