МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

03 февраля 2023 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением наигиящеш приказа иитавлякхза собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 646070CB858O6S9469A858F6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

\______—______

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 249

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 249

Лист № 1 Регистрационный № 70790-18                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы пыли РСМЕ моделей STACK 710 и QAL 181

Анализаторы пыли РСМЕ моделей STACK 710 и QAL 181 (далее - анализаторы) предназначены для автоматических непрерывных измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.

Принцип действия анализаторов - оптический и основан на регистрации пропускаемого (модель STACK 710) и рассеянного (модели QAL 181) оптического излучения частицами пыли. Изменение интегральной интенсивности рассеянного, либо пропускаемого света, регистрируемого фотоприёмником анализатора, пропорционально массовой концентрации пыли.

Анализаторы модели STACK 710 состоят из двух блоков. Измерительный блок включает в себя оптическую систему (источник и приёмник излучения) и электронную систему обработки. Блок светоотражателя предназначен для отражения падающего оптического излучения обратно на измерительный блок. С целью очистки оптических поверхностей измерительного блока и блок светоотражателя модель дополнительно может оснащаться блоком обдува.

Анализаторы модели QAL 181 состоят из одного измерительного блока, который включает в себя оптическую систему (источник и приёмник излучения) и электронную систему обработки. Дополнительно модель может оснащаться блоком обдува. В зависимости от диаметра газохода зонд измерительного блока может иметь различную длину - 680 или 1430 мм.

Анализаторы модели QAL 181 могут поставляться в составе системы, предназначенной для измерений массовой концентрации частиц во влажных газопылевых потоках (ниже точки росы). В этом случае исполнение модели QAL 181 содержит дополнительную буквенную индексацию WS. Конструктивно исполнение QAL 181 WS состоит из следующих элементов: системы пробоотбора влажной пробы из газохода; испарительной камеры, где отбираемая проба осушается; измерительного блока на основе анализатора модели QAL 181; управляющего контроллера.

Электрическое питание осуществляется от сети постоянного или переменного тока.

Управление анализаторами осуществляется с помощью одноканального контроллера или мультиконтроллера посредством интерфейса RS-485 Modbus. Мультиконтроллер позволяет осуществлять сбор данных с нескольких анализаторов (до 16 единиц). Дополнительно в модели STACK 710 управление может осуществляться с помощью кнопок на фронтальной панели измерительного блока. Предусмотрена передача данных через унифицированные токовые выходы.

Результаты измерений представляются в единицах массовой концентрации пыли (мг/м³) после проведения градуировки на месте эксплуатации (например, в соответствии с ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твёрдых частиц ручным гравиметрическим методом») и выводятся на экран контроллера или на экран анализатора (модель STACK 710).

Общий вид анализаторов изображён на рисунках 1 - 3. Пломбировка корпуса не предусмотрена.

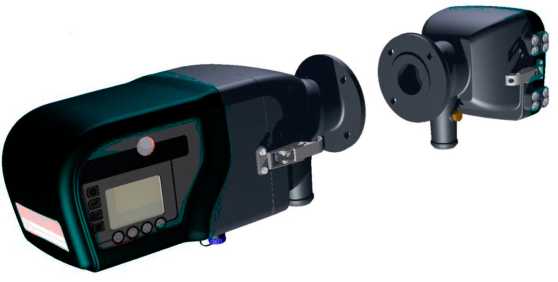

Рисунок 1 - Общий вид анализаторов пыли РСМЕ модели STACK 710

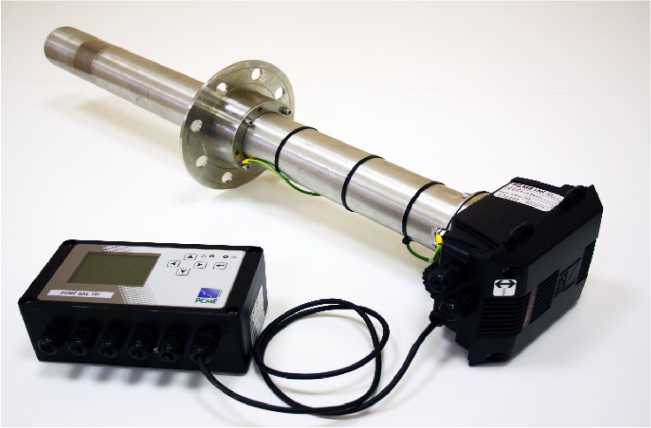

Рисунок 2 - Общий вид анализаторов пыли РСМЕ модели QAL 181

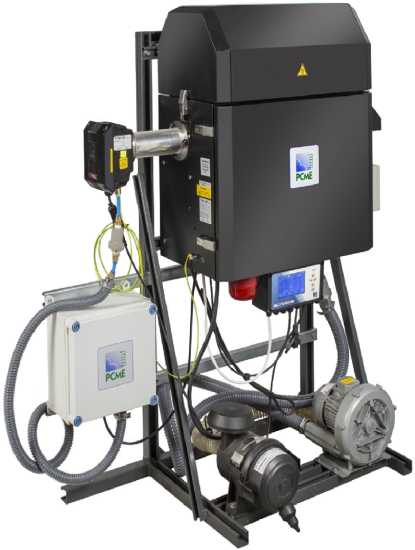

Рисунок 3 - Общий вид анализаторов пыли РСМЕ модели QAL 181 исполнения WS

Анализаторы имеют встроенное программное обеспечение (ПО), инсталлированное на управляющий контроллер и измерительный блок модели STACK 710. ПО используется

для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность средства измерений

Приказ Министерства природных ресурсов и экологии Российской Федерации от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного Регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; Техническая документация изготовителя.

ENVEA UK Ltd, Великобритания

Адрес: Envea House, Rose and Crown Road, Swavesey, Cambridge, CB24 4RB

Телефон: +44 (0)1480 468200; факс: +44 (0)1480 463400

Web-сайт: www. envea.global

E-mail: contact.gb@envea.global

Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
