Номер по Госреестру СИ: 71333-18
71333-18 Вибропреобразователи
(640)
Назначение средства измерений:
Вибропреобразователи серии 640 предназначены для измерения виброскорости и виброускорения.

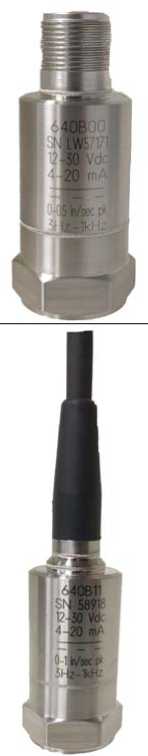

Внешний вид.
Вибропреобразователи
Рисунок № 1

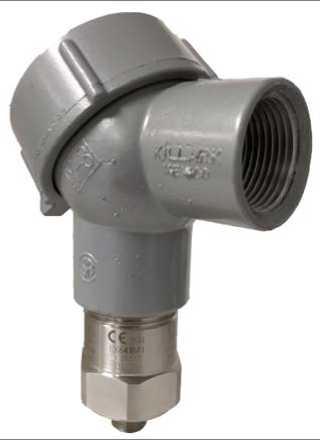

Внешний вид.
Вибропреобразователи
Рисунок № 2
Внешний вид.
Вибропреобразователи
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям серии 640
ГОСТ 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
Техническая документация PCB Piezotronics, Inc.
Поверка
Поверкаосуществляется по документу РТ-МП-5232-441-2018 «ГСИ. Вибропреобразователи серии 640. Методика поверки», утвержденному ФБУ «Ростест-Москва» 02 марта 2018 г.
Основные средства поверки:
-
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012;
-
- источник питания GPD-72303S (регистрационный номер в Федеральном информационном фонде № 49221-12);
-
- мультиметр Agilent 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
PCB Piezotronics, Inc., США
Адрес: 3425 Walden avenue Depew, NY 14043, USA
Телефон: (800) 828-8840
Web-сайт: www.pcb.com
E-mail: info@pcb.com
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12, помещение 1, комната 4
Телефон: +7 (495) 642-4914
Web-сайт: www.alphatechgroup.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон (факс): + 7 (495) 544-0000
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Вибропреобразователи серии 640 состоят из чувствительного пьезоэлектрического элемента и электронного блока, осуществляющего однократное интегрирование и формирование на выходе нормированного токового сигнала от 4 до 20 мА.
В основе принципа действия вибропреобразователей лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезокристалл.
Вибропреобразователи изготавливаются в одноосевых модификациях. В зависимости от чувствительности, диапазона измерений, массы и габаритных размеров выделяют следующие модификации: 640B00, 640B01, 640B02, 640B06, 640B09, 640B11, 640B12, 640B30, 640B31, 640B32, 640B61, 640B71, 641B00, 641B01, 641B02, 641B11, 641B31, 641B71, 641B72, 642A00, 642A01, 642A02, 643A01, 643A02, 645B00, 645B01, 646B01, 646B02.
Общий вид вибропреобразователей представлен в таблице 1.
Таблица 1 - Общий вид виброп
Модификация вибропреобразователя
1
Общий вид вибропреобразователя
2
640B00, 640B01, 640B02, 640B06, 640B09,
641B00, 641B01, 641B02, 645B00, 645B01,
646B01, 646B02
640B11, 640B12, 641B11
Продолжение таблицы 1
1 |
2 |
640B30, 640B31, 640B32, 641В31 |
640ВЭ0 12-эо Vc№ ^ 20 mA V У |
640B61 |
. '1г-1^^ |
640B71 |
Окончание таблицы 1
641B71, 641B72
642A00, 642A01, 642A02, 643A01, 643A02
Пломбирование вибропреобразователей серии 640 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - вибропреобразователей модифи-
каций 640В00, 640В01, 640В02, 640В06, 640В09
Наименование характеристики |
Модификации | ||||
640В00 |
640В01 |
640В02 |
640В06 |
640В09 | |
Диапазон измерений пикового значения (ПИК) виброскорости, мм<* |
от 0,1 до 12,7 |
от 0,1 до 25,4 |
от 0,1 до 50,8 |
от 0,1 до 12,7 |
от 0,1 до 50,8 |
Диапазон рабочих частот, Гц |
от 3 до 1000 |
от 1,5 до 1000 |
от 3 до 1000 | ||
Неравномерность амплитудночастотной характеристики, % |
±10 | ||||
Нелинейность амплитудной характеристики, % |
±1 | ||||
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | ||||
Масса, г |
131 | ||||
Габаритные размеры, (диаметрхвысота), мм, не более |
25,4x66,0 | ||||
Уровень взрывозащиты |
- |
0ExiaIICT4 X |
- |
0ExiaIICT4 X |
каций 640В11, 640В12
Наименование характеристики |
Модификации | |
640В11 |
640В12 | |
Диапазон измерений (ПИК) виброскорости, мм-с1 |
от 0,1 до 25,4 |
от 0,1 до 50,8 |
Диапазон рабочих частот, Гц |
от 3 до 1000 | |
Неравномерность амплитудночастотной характеристики, % |
±10 | |
Нелинейность амплитудной характеристики, % |
±1 | |
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | |
Масса, г |
131 | |
Габаритные размеры, (диаметрхвысота), мм, не более |
25,4x107,0 | |
Уровень взрывозащиты |
0ExiaIICT4 X |
Таблица 4 - вибропреобразователей модификаций 640В30, 640В31, 640В32
Наименование характеристики |
Модификации | ||
640В30 |
640В31 |
640В32 | |
Диапазон измерений (ПИК) виброскорости, мм-с-1 |
от 0,1 до 12,7 |
от 0,1 до 25,4 |
от 0,1 до 50,8 |
Диапазон рабочих частот, Гц |
от 3 до 1000 | ||
Неравномерность амплитудночастотной характеристики, % |
±10 | ||
Нелинейность амплитудной характеристики, % |
±1 | ||
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +125 | ||
Масса, г |
131 | ||
Габаритные размеры, (диаметрхвысота), мм, не более |
25,4x66,0 | ||
Уровень взрывозащиты |
0ExiaIICT4 X |
- |
0ExiaIICT4 X |
Таблица 5 - вибропреобразователей модификаций 640В61, 640В71
Наименование характеристики |
Модификации | |
640В61 |
640В71 | |
Диапазон измерений (ПИК) виброскорости, мм-с-1 |
от 0,1 до 25,4 | |
Диапазон рабочих частот, Гц |
от 3 до 1000 | |
Неравномерность амплитудночастотной характеристики, % |
±10 | |
Нелинейность амплитудной характеристики, % |
±1 | |
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | |
Масса, г |
131 |
553 |
Габаритные размеры, (диаметрхвысота), мм, не более |
25,4x107,0 |
38,1x94,0 |
Уровень взрывозащиты |
0ExiaIICT4 X |
- |
каций 641В00, 641В01, 641В02, 641В11
Наименование характеристики |
Модификации | |||
641В00 |
641В01 |
641В02 |
641В11 | |
Диапазон измерений среднеквадратического значения (СКЗ) виброскорости, мм-с1 |
от 0,1 до 12,7 |
от 0,1 до 25,4 |
от 0,1 до 50,8 |
от 0,1 до 25,4 |
Диапазон рабочих частот, Гц |
от 10 до 1000 | |||
Неравномерность амплитудночастотной характеристики, % |
±10 | |||
Нелинейность амплитудной характеристики, % |
±1 | |||
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | |||
Масса, г |
131 | |||
Габаритные размеры, (диаметрхвысота), мм, не более |
25 4x10 25,4x66,0 | |||
Уровень взрывозащиты |
0ExiaIICT4 X |
Таблица 7 - вибропреобразователей модификаций 641В31, 641В71, 641В72
Наименование характеристики |
Модификации | ||
641B31 |
641B71 |
641B72 | |
Диапазон измерений (СКЗ) виброскорости, мм-с-1 |
от 0,1 до 25,4 |
от 0,1 до 50,8 | |
Диапазон рабочих частот, Гц |
от 10 до |
1000 | |
Неравномерность амплитудночастотной характеристики, % |
±10 | ||
Нелинейность амплитудной характеристики, % |
±1 | ||
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | ||
Масса, г |
131 |
544 | |
Габаритные размеры, (диаметрхвысота), мм, не более |
25,4x66,0 |
98,0x140 | |
Уровень взрывозащиты |
0ExiaIICT4 X |
Таблица 8 - вибропреобразователей модификаций 642A00, 642A01, 642A02
Наименование характеристики |
Модификации | ||
642А00 |
642А01 |
642А02 | |
Диапазон измерений (ПИК) виброскорости, мм-с-1 |
от 0,1 до 12,7 |
от 0,1 до 25,4 |
от 0,1 до 50,8 |
Диапазон рабочих частот, Гц |
от 3 до 1000 | ||
Неравномерность амплитудночастотной характеристики, % |
±10 | ||
Нелинейность амплитудной характеристики, % |
±1 | ||
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | ||
Масса, г |
108 | ||
Габаритные размеры, (диаметрхвысота), мм, не более |
22,2x35,8 | ||
Уровень взрывозащиты |
- |
0ExiaIICT4 X |
каций 643A01, 643A02
Наименование характеристики |
Модификации | |
643А01 |
643А02 | |
Диапазон измерений (СКЗ) виброскорости, мм-с1 |
от 0,1 до 25,4 |
от 0,1 до 50,8 |
Диапазон рабочих частот, Гц |
от 10 до |
1000 |
Неравномерность амплитудночастотной характеристики, % |
±10 | |
Нелинейность амплитудной характеристики, % |
±1 | |
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | |
Масса, г |
108 | |
Габаритные размеры, (диаметрхвысота), мм, не более |
22,2x35,8 | |
Уровень взрывозащиты |
0ExiaIICT4 X |
Таблица 10 - вибропреобразователей модификаций 645В00, 645В01
Наименование характеристики |
Модификации | |
645В00 |
645В01 | |
Диапазон измерений (СКЗ) виброускорения, м^с-2 |
от 0,1 до 49 | |
Диапазон рабочих частот, Гц |
от 3 до 1000 |
от 3 до 5000 |
Неравномерность амплитудночастотной характеристики, % |
±10 | |
Нелинейность амплитудной характеристики, % |
±1 | |
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | |
Масса, г |
131 | |
Габаритные размеры, (диаметрхвысота), мм, не более |
25,4x66,0 | |
Уровень взрывозащиты |
0ExiaIICT4 X |
Таблица 11 - вибропреобразователей модификаций 646В01, 646В02
Наименование характеристики |
Модификации | |
646В01 |
646В02 | |
Диапазон измерений (СКЗ) виброускорения, м^с-2 |
от 0,1 до 98,0 | |
Диапазон рабочих частот, Гц |
от 3 до 5000 |
от 3 до 10000 |
Неравномерность амплитудночастотной характеристики, % |
±10 | |
Нелинейность амплитудной характеристики, % |
±1 | |
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 | |
Масса, г |
131 | |
Габаритные размеры, (диаметрхвысота), мм, не более |
25,4x66,0 | |
Уровень взрывозащиты |
- |
0ExiaIICT4 X |
