Номер по Госреестру СИ: 67924-17
67924-17 Датчики виброскорости
(VO622A01)
Назначение средства измерений:
Датчики виброскорости VO622A01 (далее датчики) предназначены для измерения виброскорости.
Внешний вид.
Датчики виброскорости
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам виброскорости VO622A01ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Техническая документация фирмы «PCB Piezotronics, Inc.», США.
Поверка
Поверкаосуществляется по ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012, мультиметр цифровой Agilent 34411А (Государственный реестр СИ № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорте.
Изготовитель
Фирма «PCB Piezotronics, Inc.», США
Адрес: 3425 Walden Avenue, Depew, NY, USA
Fax: 716-684-3823
E-mail: imi@pcb.com
Web-сайт: www.imi-sensors.com
Заявитель
Общество с ограниченной ответственностью «НОВЫЕ ТЕХНОЛОГИИ МОНИТОРИНГА» (ООО «НТМ»)
ИНН 7707613389
Юр. адрес: 127051, г. Москва, Каретный Б. пер, д.24/12, стр. 1
Tel/fax +7 (495) 937 60 22, 937 60 23
E-mail: info@.nt-m.ru
Web-сайт: www.nt-m.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Датчики виброскорости VO622A01 представляют собой пьезоэлектрический вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на вибропреобразователь. Датчик снабжен встроенным усилителем заряда и интегратором (однократное интегрирование), т.е. выходное напряжение датчика пропорционально виброскорости.
Датчики виброскорости VO622A01 выпускаются в нескольких исполнениях, которые различаются монтажной шпилькой (с метрической резьбой или с дюймовой резьбой) и наличием или отсутствием взрывозащиты. Исполнение взрывозащищенное имеет префикс "ЕХ" перед обозначением типа датчика (EXVO622A01). Исполнение со шпилькой с дюймовой резьбой UNF %-28 является стандартным и не имеет специального обозначения. Исполнение со шпилькой с метрической резьбой М6 имеет префикс "М" перед обозначением типа датчика (VOM622A01).

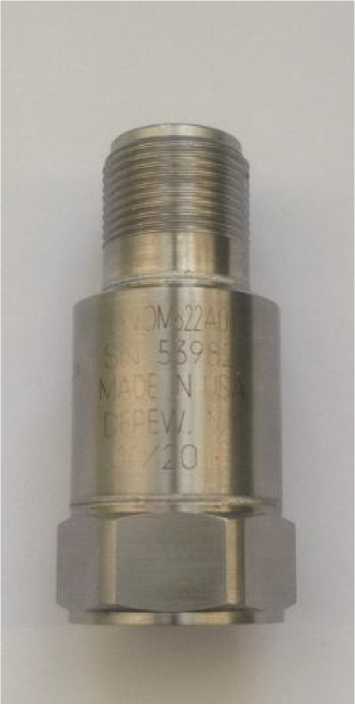

Общий вид датчика виброскорости VO622A01 приведен на рисунке 1.
Рисунок 1 - Общий вид датчика виброскорости VO622A01
Программное обеспечение отсутствует.Таблица 1
Наименование характеристики |
Значения |
Диапазон измерений виброскорости, мм/с |
от 0,06 до 400 |
Диапазон рабочих частот, Гц |
от 3 до 9000 |
Номинальный коэффициент преобразования на базовой частоте 100 Гц, (мВ/м •с-1) |
3937 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % |
±10 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 4 до 4500 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Г ц |
от 3 до 9000 |
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±15 |
Напряжение питания постоянного тока, В |
от 18 до 30 |
Нормальная область значений температуры, °С |
20±5 |
Условия эксплуатации: диапазон рабочих температур, °С |
от -54 до +121 |
Масса, г, не более |
94 |
Габаритные размеры (шестигранникхвысота), мм, не более |
22x52,3 |
