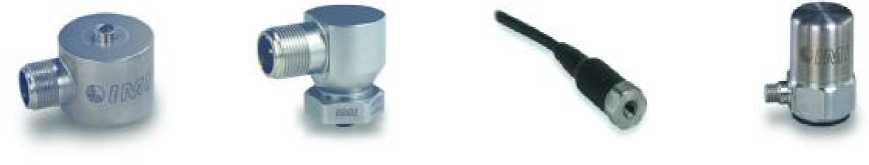

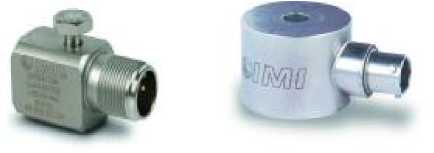

Акселерометр серии 6ХХ

1 шт .

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

Наименование характеристики

Модели

600 |

601

602

Значения

Диапазон измерений виброускорений (пик), м/с²

От 0 до 4900

вкл.

От 0 до 490 вкл.

От 0 до 490 вкл.

Диапазон частот, Г ц

От 1 до 10 000 вкл.

от 0,3 до

10 000 вкл.

От 0,5 до 8 000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/мс^-2

10,2

Отклонение коэффициента преобразования от номинального значения, %, не более

± 5

± 10

± 10

Неравномерность амплитудно-частотной характеристики не более ± 5 % в диапазонах частот, Гц

От 4,7 до 4000 вкл.

От 1,2 до 4000 вкл.

От 2,7 до 4000 вкл.

Неравномерность амплитудно-частотной характеристики не более ± 10 % в диапазонах частот, Гц

От 3,4 до 6000 вкл.

От 0,8 до 7000 вкл.

От 1,5 до 5000 вкл.

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, дБ, не более

± 3

Относительный коэффициент поперечного преобразования, %, не более

5

7

7

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации: диапазон температур, °С

От -54 до 482

вкл.

От -54 до 121

вкл.

От -54 до 121

вкл.

Габаритные размеры, мм (диаметр х высота) (длина х ширина х высота)

0 38,1 х 25,4

0 22,2 х 49,3

41,9х18,8х21,5

Масса, г

270

80

74

Наименование характеристики

Модели

603    |

604         |

605

Значения

Диапазон измерений виброускорений (пик), м/с²

От 0 до 490 вкл.

Диапазон частот, Г ц

От 0,5 до^

10 000 вкл.

От 0,5 до 5 000 вкл.

От 0,5 до 5 000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/мс^-2

10,2

Отклонение коэффициента преобразования от номинального значения, %, не более

± 10

± 20

± 20

Неравномерность амплитудно-частотной характеристики не более ± 5 % в диапазонах частот, Гц

От 1,2 до 7000 вкл.

От 1,2 до 2500 вкл.

От 1,2 до 2500 вкл.

Неравномерность амплитудно-частотной характеристики не более

± 10 % в диапазонах частот, Гц

От 0,8 до 8000 вкл.

От 0,8 до 3000 вкл.

От 0,8 до 3000 вкл.

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, дБ, не более

± 3

Наименование характеристики

Модели

603    |

604         |

605

Значения

Относительный коэффициент поперечного преобразования, %, не более

7

5

5

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации:

диапазон температур, °С

От -54 до 121 вкл.

Г абаритные размеры, мм (диаметр х высота)

0 18 х 42,2

0 35,1 х 25,4

0 34,9 х 25,4

Масса, г

51

124

111

Наименование характеристики

Модели

606       |       607       |       608

Значения

Диапазон измерений виброускорений (пик), м/с²

От 0 до 490 вкл.

Диапазон частот, Г ц

От 0,5 до 10 000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/мс^-2

10,2

Отклонение коэффициента преобразования от номинального значения, %, не более

± 20

± 15

± 10

Неравномерность амплитудно-частотной характеристики не более ± 5 % в диапазонах частот, Гц

От 1,2 до 7000 вкл.

Неравномерность амплитудно-частотной характеристики не более ± 10 % в диапазонах частот, Г ц

От 0,9 до 8000 вкл.

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, дБ, не более

± 3

Относительный коэффициент поперечного преобразования, %, не более

7

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации: диапазон температур, °С

От -54 до 121 вкл.

Г абаритные размеры, мм (диаметр х высота)

0 35,1 х 25,4

0 22 х 31,2

0 22 х 31,2

Масса, г

124

105

105

Наименование характеристики

Модели

612

614

621

Значения

Диапазон измерений виброускорений (пик), м/с²

От 0 до 49000

вкл.

От 0 до 490 вкл.

От 0 до 490 вкл.

Диапазон частот/ рабочая частота, Гц

От 1 до 10 000

вкл.

От 10 до 10 000

вкл.

От 0,8 до 20 000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100 Гц, _мВ/мс^-2 пКл/ мс^-2

2,6

10,2

10,2

Наименование характеристики

Модели

612

614

621

Значения

Отклонение коэффициента преобразования от номинального значения, %, не более

± 10

± 5

± 5

Неравномерность амплитудно-частотной характеристики не более ± 5 % в диапазонах частот, Гц

От 30 до 4000

вкл.

От 2,4 до 10000 вкл.

Неравномерность амплитудно-частотной характеристики не более ± 10 % в диапазонах частот, Г ц

От 1 до 5 000 вкл.

От 20 до 6000 вкл.

От 1,7 до 15000 вкл.

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, дБ, не более

± 3

Относительный коэффициент поперечного преобразования, %, не более

5

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации: диапазон температур, °С

От -54 до 260

вкл.

От -54 до 350

вкл.

От -54 до 121

вкл.

Г абаритные размеры, мм (диаметр х высота)

0 22,2 х 53,8

0 38,1 х 25,4

0 17,5 х 26,2

Масса, г

84

300

30

Наименование характеристики

Модели

622

623

624

Значения

Диапазон измерений виброускорений (пик), м/с²

0 - 490

0 : 4905

0 : 490

Диапазон частот, Г ц

От 0,2 до

10 000 вкл.

От 0,8 до 15 000 вкл.

От 0,8 до 10 000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/мс^-2

10,2

Отклонение коэффициента преобразования от номинального значения, %, не более

± 5

Неравномерность амплитудно-частотной характеристики не более ± 5 % в диапазонах частот, Гц

От 0,6 до 4000 вкл.

От 2,4 до 8000 вкл.

От 2,4 до 5000 вкл.

Неравномерность амплитудно-частотной характеристики не более ± 10 % в диапазонах частот, Г ц

От 0,4 до 5000 вкл.

От 1,7 до 10000

вкл.

От 1,7 до 7000 вкл.

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, дБ, не более

± 3

Относительный коэффициент поперечного преобразования, %, не более

5

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации:

0

диапазон температур, С

От -54 до 121 вкл.

Г абаритные размеры, мм (диаметр х высота)

0 22 х 52,3

0 17,5 х 50

0 34,8 х 24,3

Масса, г

94

51

120

Наименование характеристики

Модели

625

626

627

Значения

Диапазон измерений виброускорений (пик), м/с²

0 - 490

Диапазон частот, Г ц

От 0,2 до

10 500 вкл.

От 0,2 до 10 000

вкл.

От 0,33 до 10000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/мс^-2

10,2

Отклонение коэффициента преобразования от номинального значения, %, не более

± 5

± 15

Неравномерность амплитудно-частотной характеристики не более

± 5 % в диапазонах частот, Гц

От 0,5 до 6500 вкл.

От 0,5 до 5000 вкл.

Неравномерность амплитудно-частотной характеристики не более

± 10 % в диапазонах частот, Гц

От 0,37 до 7000 вкл.

От 0,37 до 7000

вкл.

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, дБ, не более

± 3

Относительный коэффициент поперечного преобразования, %,

не более

5

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации:

0

диапазон температур, С

От -54 до 121 вкл.

Г абаритные размеры, мм (диаметр х высота)

0 35,1 х 28,7

0 30,2 х 28,7

0 22 х 52,3

Масса, г

145

150

94

Наименование характеристики

Модели

628

629

631

Значения

Диапазон измерений виброускорений (пик), м/с²

От 0 до 490 вкл.

От 0 до 490 вкл.

От 0 до 4905

вкл.

Диапазон частот, Г ц

От 0,33 до 12000 вкл.

От 0,8 до 12 000

вкл.

От 0,53 до 16000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100Гц, мВ/мс^-2

10,2

Отклонение коэффициента преобразования от номинального значения, %, не более

± 5

Неравномерность амплитудно-частотной характеристики не более ± 5 % в диапазонах частот, Гц

От 1 до 4000

вкл.

От 2,4 до 2000 вкл.

Неравномерность амплитудно-частотной характеристики не более ± 10 % в диапазонах частот, Г ц

От 0,67 до 6500 вкл.

От 1,7 до 5000

вкл.

От 1,3 до 14000 вкл.

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, дБ, не более

± 3

Относительный коэффициент поперечного преобразования, %, не более

5

Наименование характеристики

Модели

628

629

631

Значения

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации: диапазон температур для наконечника датчика, °С

От -54 до 121 вкл.

Габаритные размеры, мм (диаметр х высота) (длина х ширина х высота)

0 22 х 52,3

38,1 х 38,1 х 20,8

0 25,2 х 20,6

Масса, г

94

139

60

Наименование характеристики

Модель

635

Значения

Диапазон измерений виброускорений (пик), м/с²

От 0 до 490 вкл.

Диапазон частот, Г ц

От 0,53 до 15000 вкл.

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/мс^-2

10,2

Отклонение коэффициента преобразования от номинального значения, %, не более

± 5

Неравномерность амплитудно-частотной характеристики в диапазонах частот, не более

1,13 : 12000 Гц, %

± 10

0,53 : 15000 Гц, дБ

± 3

Относительный коэффициент поперечного преобразования, %, не более

5

Нелинейность амплитудной характеристики, %, не более

± 1

Условия эксплуатации: диапазон температур для наконечника датчика, °С

-54 - 121

Г абаритные размеры, мм (диаметр х высота)

0 28,7 х 20,8

Масса, г

86
