Номер по Госреестру СИ: 68169-17
68169-17 Датчики динамического давления дифференциальные
(176МXX)
Назначение средства измерений:
Датчики динамического давления дифференциальные серии 176МХХ предназначены для измерений переменного давления.
Внешний вид.
Датчики динамического давления дифференциальные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам динамического давления дифференциальным серии 176МХХ
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Техническая документация компании «PCB Piezotronics Inc.», США
Изготовитель
Фирма «PCB Piezotronics Inc.», США
Адрес: 3425, Walden Avenue Depew, NY 14043-2495, США
Телефон: 800-828-8840, факс: 716-684-0987
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
ИНН 7713537016
Адрес: 141401, Московская область, г. Химки, Ленинский проспект, д. 1, корп. 2
Телефон/факс: (495) 788-55-23, 788-55-24
Web-сайт: www.novatest.ru
E-mail: info@novatest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчика динамического давления дифференциального серии 176МХХ (далее датчик) основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд.
Конструктивно датчик состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраны, передающей давление на кварцевый стержень.
Съем сигнала с датчика производится с помощью электрического разъема, имеющего резьбу.
Датчики динамического давления дифференциальные серии 176МХХ выпускаются в следующих исполнениях: 176М03, 176М04, 176М07, 176М09, 176М12, 176М18, 176М20, 176М24, 176М26, 176М27, 176М29, 176М32, 176М35, 176М38, 176М39, 176М42, 176М45, 176М46, отличающихся длиной встроенного кабеля и комплектующими (разъём на конце кабеля, дополнительные гайки, кольца уплотнения, приемная трубка для установки).
Внешний вид датчика с кабелем приведен на рисунке 1.
Пломбирование датчиков динамического давления дифференциальных серии 176МХХ не предусмотрено.

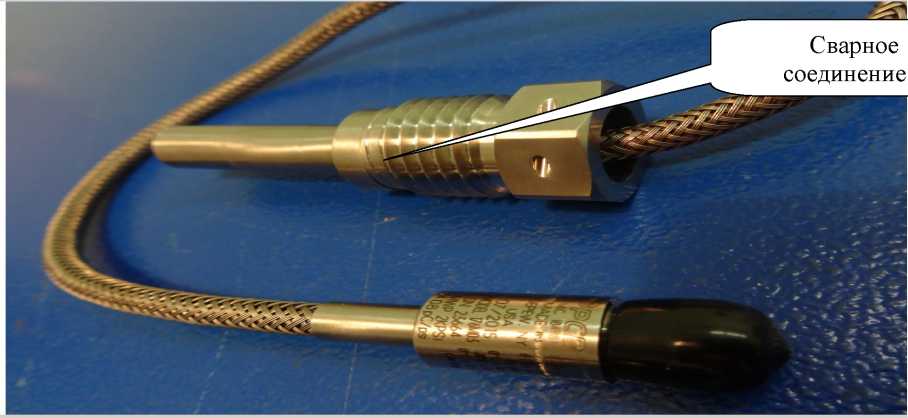

Сварное соединение
Рисунок 1 - Внешний вид датчика с кабелем
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Примечание |
Датчик динамического давления дифференциальный |
176МХХ |
1 шт. |
Исполнение по заказу |
Руководство по эксплуатации |
1 экз. | ||
Методика поверки |
МП 2520-066-2016 |
1 экз. |
осуществляется по документу МП 2520-066-2016 «Датчики динамического давления
дифференциальные серии 176МХХ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 мая 2016 г.
Основные средства поверки:
эталонная установка ударная труба УУТ-4 из состава ГЭТ 131-81, диапазон измерений импульсного давления 1405 - 1406 Па, неисключенная систематическая погрешность не превышает 3 •IO-2;
эталонная установка УБК-2М из состава ГЭТ 131-81, диапазон измерений амплитуд импульсного давления 1404 - 25406 Па, неисключенная систематическая погрешность не превышает 3 • 10-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений амплитуд переменных давлений, кПа |
От 10 до 137,9 |
Диапазон измерений частот переменных давлений, Гц |
От 0 до 10000 |
Номинальное значение коэффициента преобразования, пКл/кПа |
2,47 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±20 |
Неравномерность амплитудно-частотной характеристики, %, не более |
5 |
Нелинейность амплитудной характеристики, %, не более |
1 |
Пределы допускаемой основной относительной погрешности измерений амплитуд переменных давлений, % |
±10 |
Собственная резонансная частота, кГц, не менее |
50 |
Максимальное допускаемое статическое давление, амплитудное значение, кПа |
2758 |
Чувствительность к виброускорению, кПа/(м/с2), не более |
0,0035 |
Пределы допускаемой дополнительной относительной погрешности измерений амплитуд переменных давлений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1°С, % |
±0,02 |
Нормальные условия измерений: температура окружающей среды, g С относительная влажность, % атмосферное давление, кПа |
от +18 до +24 от 40 до 80 от 96 до 104 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции, Ом, не менее |
1012 |
Электрическая емкость, пФ, не более |
165 |
Время непрерывной работы, ч, не менее |
24 |
Габаритные размеры датчика, мм, не более: диаметр основания длина |
12 458 |
Масса датчика, г, не более |
140 |
Условия эксплуатации: температура окружающей среды, °С относительная влажность окружающего воздуха при температуре +25 °С, %, не более атмосферное давление, кПа |
от -70 до +560 98 от 60 до 106,7 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
Маркировка взрывозащиты |
2ExnLIICT1 X 2ExnLIICT4 X |
