Номер по Госреестру СИ: 58168-14
58168-14 Датчики давления пьезоэлектрические с преобразователями
(ICP мод. 113В26 (датчики) 482А21 (преобразователи))
Назначение средства измерений:
Датчики давления пьезоэлектрические ICP модель 113В26 с преобразователями 482А21 предназначены для измерений переменного давления.
Внешний вид.
Датчики давления пьезоэлектрические с преобразователями
Рисунок № 1
Внешний вид.

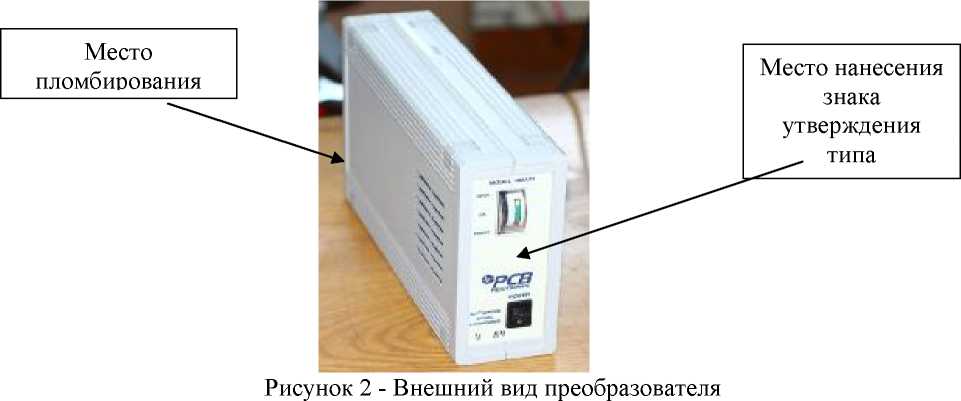

Датчики давления пьезоэлектрические с преобразователями
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосят на лицевую сторону обложки паспорта типографским способом и на преобразователь методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Датчики давления пьезоэлектрические ICP модель 113В26 с преобразователем 482А21. Паспорт»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления пьезоэлектрическим ICP модель 113В26 с преобразователем 482А21
-
1. ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств изменений переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па.
-
2. Техническая документация фирмы «PCB Piezotronics Inc.», США.
Поверка
Поверкаосуществляется по документу МП 52161-001-2014 «Датчики давления пьезоэлектрические ICP модель 113В26 с преобразователем 482A21. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в июле 2014 г.
Основные средства поверки:
- рабочий эталон единицы импульсного давления в диапазоне от 10 кПа до 2,50 МПа по ГОСТ 8.801-2012;
Изготовитель
Фирма «PCB Piezotronics Inc.», США
Адрес: 3425,Walden Avenue Depew,NY14043,США
тел.: 800-828-8840,факс:716-684-0987
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Почтовый адрес:141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон: +7(495) 526-63-00, факс +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Принцип действия датчика давления пьезоэлектрического ICP модель 113В26 с преобразователем 482А21 (далее датчик) основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается на встроенный усилитель заряда, который преобразует его в напряжение, пропорциональное заряду.
Преобразователь обеспечивает питание датчиков и передачу измерительной информации в виде напряжения постоянного тока внешним устройствам.
Конструктивно датчик состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраной, передающей давление на кварцевые пластины. К пластинам приварены электроды, передающие электростатический заряд на вход предварительного усилителя, сигнал с которого поступает на разъем.
Внешний вид датчиков с указанием места нанесения знака утверждения типа и места пломбирования приведены на рисунках 1,2.
Рисунок 1 - Внешний вид датчика
датчиков приведены в таблице 1. Таблица 1
Наименование характеристики |
Значение характеристики |
Диапазон амплитуд импульсных давлений, кПа |
от 10 до 2500 |
Номинальное значение коэффициента преобразования, мВ/кПа |
1,45 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 |
Нелинейность амплитудной характеристики, %, не более |
5 |
Пределы допускаемой основной относительной погрешности измерений амплитуд переменных давлений, % |
±10 |
Время нарастания фронта сигнала 10 ... 90 %, мкс, не более |
4,0 |
Собственная резонансная частота, кГц, не менее |
500 |
Предел допускаемой дополнительной абсолютной погрешности измерений амплитуд переменных давлений, вызванной влиянием ударного ускорения, кПа/(м/с2), не более |
0,002 |
Предел допускаемой дополнительной относительной погрешности измерений амплитуд переменных давлений, вызванной изменением температуры окружающей среды, %/1°С |
0,054 |
Габаритные размеры датчика, мм, не более: длина диаметр |
37,6; 6,3 |
Масса датчика, г, не более |
6,0 |
Условия эксплуатации: нормальные: температура окружающей среды, °С относительная влажность воздуха, %, атмосферное давление, кПа |
от минус 20 до 40 до 80 до 106 |
