Номер по Госреестру СИ: 52162-12
52162-12 Датчики давления пьезоэлектрические
(111A26 и 137A23)
Назначение средства измерений:
Датчики давления пьезоэлектрические моделей 111А26 и 137А23 (далее - датчики) предназначены для преобразования быстроизменяющегося избыточного давления в газовых средах в электрический сигнал.
Датчики могут применяться, совместно с электронным блоком подготовки сигнала и запоминающим осциллографом, для измерения импульсного давления в воздушных ударных волнах.

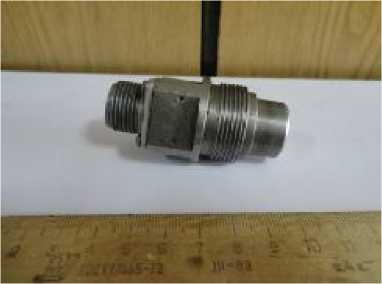

Внешний вид.
Датчики давления пьезоэлектрические
Рисунок № 1

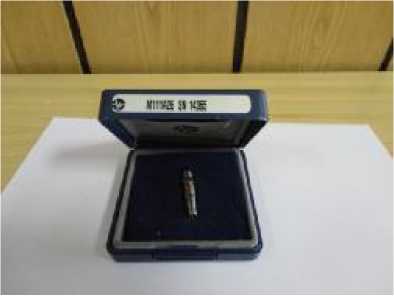

Внешний вид.
Датчики давления пьезоэлектрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНаносится на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Датчики давления пьезоэлектрические моделей 111А26 и 137А23. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления пьезоэлектрическим 111А26 и 137А23Техническая документация фирмы PCB Piezotronics, Inc., США.
Поверка
Поверкаосуществляется в соответствии с документом МП 52162-12 «Инструкция. Датчики давления пьезоэлектрические моделей 111А26 и 137А23. Методика поверки», утвержденным руководителем ФГУП «ВНИИФТРИ».
Основное поверочное оборудование:
- манометры и вакуумметры деформационные образцовые с условными шкалами МО ВО (Рег. № 43816-10, верхние пределы измерений 100 кПа; кл.т 0,15);
- мультиметр В 7-64 (рег. № 16688-97), пределы допускаемой относительной погреш -ности измерений напряжения ± 0,07 %;
Изготовитель
Фирма PCB Piezotronics, Inc., США3425 Walden Avenue, Depew, NY 14043, United States.
http://www.pcb.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпусПочтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия датчиков основан на преобразовании давления, воздействующего на мембрану датчиков, в электрический заряд. Усилие, действующее на мембрану, передается на пакет пьезоэлектрических кварцев. На поверхности кварцев возникает электрический разряд, пропорциональный измеряемому давлению, который передается на встроенный зарядовый усилитель.
Конструктивно датчики состоят из стального корпуса с приваренной к нему мембраной, внутри которых находятся, пакет пьезоэлектрических кварцев, электрод и зарядовый усилитель.
Электрическое подключение датчиков к регистрирующей аппаратуре осуществляется: - у датчика 111А26 с помощью разъема 10 - 32, у датчика137А23 с помощью разъема BNC. На наружной поверхности приёмного патрубка нарезана резьба М5х0,75 и установлена уплотнительная шайба.
Модели датчиков отличаются друг от друга габаритными размерами и метрологическими характеристиками.
Внешний вид датчиков приведен на рисунке 1
Рисунок 1 - Внешний вид датчиков
датчиков приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение характеристики | |
модель 111А26 |
модель 137 А23 | |
Верхний предел измерений давления, кПа |
1000 |
345 |
Чувствительность (± 10%), мВ/кПа |
1,45 |
1,45 |
Наименование характеристики |
Значение характеристики | |
модель 111А26 |
модель 137 А23 | |
Разрешение (по уровню шумов), кПа |
0,07 |
0,069 |
Время нарастания выходного сигнала, мкс, не более |
2,5 |
6,5 |
Время установления выходного сигнала, мкс, не более |
4,0 |
10,0 |
Нелинейность функции преобразования, % от верхнего предела измерений, не более |
2,0 |
1,0 |
Чувствительность к ускорению, кПа/(м/с2), не более |
0,0014 |
- |
Диапазон рабочих температур, °С |
от минус 73 до 135 | |
Температурный коэффициент чувствительности %/°С, не более |
0,36 |
0,09 |
Вибрация, пиковое значение амплитуды, м/с2 |
20000 |
- |
Постоянная времени стекания заряда в нормальных условиях, с, не менее |
50 |
0,2 |
Масса датчика, г, не более |
6,0 |
352 |
