Номер по Госреестру СИ: 65136-16
65136-16 Усилители заряда
(682xxx)
Назначение средства измерений:
Усилители заряда серии 682xxx (далее усилители) предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации.
Аналитический паспорт типа средства измерений
65136-16 — Усилители заряда
682xxx
Фирма "PCB Piezotronics, Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 2 года
Действует
1
организаций1
владельцев1
версий1
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
1
Владельцев СИ
эффективное число: 1
1
Экземпляров СИ
по агрегатам владельцев / организаций
100%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
100%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
1
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
29
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 поверок; пик пришёлся на 2025 год (1).
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 1 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2025 — 1
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ИП Уткин | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1fe564e4-4eeb-1d18-1552-521fbf04ea95 | 65136-16 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Усилители заряда
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.09.2021
Номер записи - 156486
ID в реестре СИ - 378886
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Карат Компакт 2
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1316 от 2016.09.15 Об утверждении типов средств измерений
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
Наличие аналогов СИ: Усилители заряда (682xxx)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PCB Piezotronics, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36255-07 01.03.2018 |
Вибропреобразователи , 64Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36256-07 01.03.2018 |
Усилители измерительные для вибродатчиков, 4ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36257-07 01.03.2018 |
Выключатели виброизмерительные, 685 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36258-07 01.03.2018 |
Преобразователи сигналов ICP датчиков, 68Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36260-07 01.03.2018 |
Выключатели виброизмерительные, 686 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36261-07 01.03.2018 |
Акселерометры , 6ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39360-08 01.01.2014 |
Акселерометры , 3xx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39812-08 01.01.2014 |
Каналы виброизмерительные калибровочные, 394Ахх Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51912-12 27.11.2017 |
Виброустановки калибровочные портативные, 394C06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52162-12 |
Датчики давления пьезоэлектрические , 111A26 и 137A23 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55384-13 30.10.2018 |
Датчики динамического давления, ICP мод. 102M206 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56990-14 03.04.2019 |
Акселерометры , 320, 333, 350, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57104-14 16.04.2019 |
Виброустановки калибровочные портативные, 699А06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58168-14 |
Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59249-14 01.12.2019 |
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61866-15 02.10.2025 |
Калибраторы акустические, CAL200, CAL250 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64173-16 06.06.2026 |
Акселерометры , 350 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65136-16 15.09.2021 |
Усилители заряда, 682xxx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66460-17 26.01.2022 |
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67924-17 19.06.2022 |
Датчики виброскорости, VO622A01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68169-17 01.08.2022 |
Датчики динамического давления дифференциальные, 176МXX Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69046-17 25.10.2022 |
Акселерометры пьезоэлектрические, 351М34 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70437-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
70646-18 |
Датчики динамического давления, ICP мод. 102М276 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70728-18 28.03.2024 |
Акселерометры , 600 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71333-18 01.06.2024 |
Вибропреобразователи , 640 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71726-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74058-19 20.02.2024 |
Акселерометры пьезоэлектрические, 638М01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
79138-20 11.09.2025 |
Преобразователи пьезоэлектрические, VO622B01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Усилители заряда (682xxx)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АКВАМЕТРОЛОДЖИ" (RA.RU.314220) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Усилители заряда (682xxx)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7920 | 7490 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7060 | 7490 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус усилителя заряда методом наклейки и на титульный лист руководства по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям заряда серии 682xxxТехническая документация фирмы «PCB Piezotronics, Inc.», США.
Поверка
Поверкаосуществляется в соответствии с документом МП 65136-16 «Усилители заряда серии 682xxx. Методика поверки» утвержденным ФГУП «ВНИИМС» 12 апреля 2016 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Госреестр СИ № 45344-10); мультиметр цифровой 34410А (Госреестр СИ № 47717-11).
Знак поверки наносится на свидетельство о поверке и, если позволяют условия эксплуатации, на корпус усилителя заряда серии 682xxx методом наклейки.
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)ИНН 7713537016
Адрес: 141401, Московская обл., г. Химки, Ленинский проспект, дом 1, корпус 2
Тел./факс (495) 788-55-23; 788-55-24
E-mail: info@novatest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
E-mail: office@vniims.ru
Усилители осуществляют преобразование и усиление выходного сигнала пьезоэлектрических преобразователей вибрации и датчиков давления, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.
Усилители заряда выпускаются в семи модификациях: 682M74, 682M57, EX682A40, EX682M57, EX682M71, EX682M75 и EX682M76, различающиеся между собой значениями коэффициентов усиления, диапазоном рабочих частот и диапазоном входного сигнала. Модели EX682xxx выполнены во взрывозащищенном корпусе.
Питание усилителей осуществляется от ICP-источника.
Конструктивно усилители представляют собой герметичный корпус с возможностью крепления на DIN-рейку. Внешний вид усилителей заряда серии 682xxx показан на рисунке 1.
е * к
6 17 1В
Зрев
+ I мк
N/dcc-м
-
9 + POWER VDC
-
10 N/C
-
11 N/C
-
12 COMMON
-
5 - SIG IN
-
6 SHIELD (COMMON)
-
7 SHIELD (RA1LJ
-
8 + SIG IN
EX682A40 SIN.19769 10.05mV,pC
®PCB PIEZOTRONICS^
DIFFERENTIAL
CHARGE AMPLIFIER
MADE IN DEPEW, N Y. USA
MODEL EX682A40
Terminal Connection
Место нанесения маркировочной таблички
Место опломбирования
Место нанесения знака утверждения типа и знака поверки

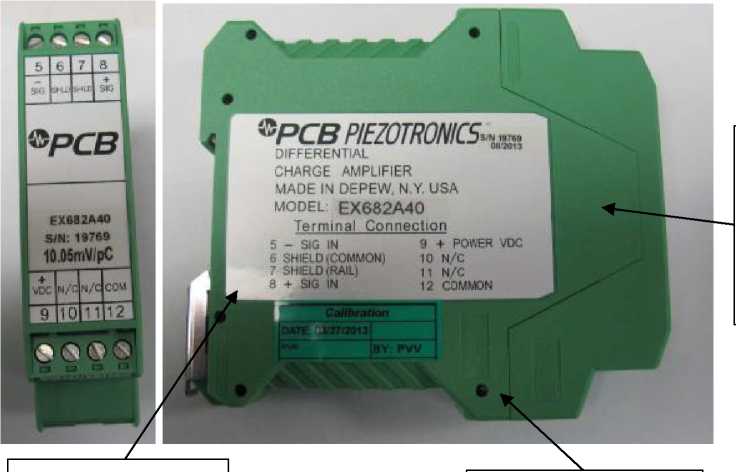

Рисунок 1. Внешний вид усилителей заряда серии 682ххх
Таблица 1
|
Наименование характеристики |
Значение | ||
|
EX682M71 |
EX682A40 |
EX682M76 | |
|
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/пКл |
5 |
10 |
17 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±5 |
±5 |
±5 |
|
Диапазон измерения виброускорения при коэффициенте преобразования пьезоэлектрического преобразователя вибрации 1 пКл/м^с-2, м/с2 |
от 1 до 250 |
от 1 до 250 |
от 1 до 147 |
|
Пределы основной относительной погрешности измерения виброускорения на базовой частоте 100 Гц, % |
±1 |
±1 |
±1 |
|
Предел дополнительной относительной погрешности измерения виброускорения в рабочем диапазоне температур, % |
1 |
1 |
1 |
|
Диапазон рабочих частот, Гц |
от 5 до 10000 |
от 5 до 10000 |
от 5 до 5000 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 100 Гц, % |
±5 |
±5 |
±5 |
|
Диапазон выходного напряжения, В |
от - 2,5 до + 2,5 | ||
|
Нормальная область значений температур, °С |
20 ±5 |
20 ±5 |
20 ±5 |
|
Рабочий диапазон температур, °С |
от - 40 до + 80 |
от - 40 до + 80 |
от - 40 до + 80 |
|
Г абаритные размеры (длинахширинахвысота), мм, не более |
114Х22,6Х99 |
114x22,6x99 |
114x22,6x99 |
|
Масса, г, не более |
145 |
145 |
145 |
Таблица 2
|
Наименование характеристики |
Значение | |||
|
682M57 |
EX682M57 |
682M74 |
EX682M75 | |
|
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/пКл |
11,8 | |||
|
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазон измерения виброускорения при коэффициенте преобразования пьезоэлектрического преобразователя вибрации 1 пКл/м^с-2, м/с2 |
от 1 до 212,5 | |||
|
Пределы основной относительной погрешности измерения виброускорения на базовой частоте 100 Гц, % |
±1 | |||
|
Предел дополнительной относительной погрешности измерения виброускорения в рабочем диапазоне температур, % |
1 |
|
Диапазон рабочих частот, Гц |
от 5 до 5000 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 100 Гц, % |
±5 |
|
Диапазон выходного напряжения, В |
от - 2,5 до + 2,5 |
|
Нормальная область значений температур, °С |
20 ±5 |
|
Рабочий диапазон температур, °С |
от - 40 до + 80 |
|
Г абаритные размеры (длинахширинахвысота), мм, не более |
114Х22,6Х99 |
|
Масса, г, не более |
96 145 96 145 |
