57104-14 Виброустановки калибровочные портативные
(699А06)
Назначение средства измерений:
Виброустановки калибровочные портативные модели 699А06 (далее калибраторы) предназначены для передачи единицы величины характеристик вибрации (виброускорения, виброскорости, виброперемещения) калибруемым СИ (акселерометрам, преобразователям виброскорости и виброперемещения).
Внешний вид.
Виброустановки калибровочные портативные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.04.2019
Номер записи - 147512
ID в реестре СИ - 369912
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3370 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Поддержка жизненного цикла продукции" (ТК 482)
Наличие аналогов СИ: Виброустановки калибровочные портативные (699А06)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PCB Piezotronics, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36255-07 01.03.2018 |
Вибропреобразователи , 64Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36256-07 01.03.2018 |
Усилители измерительные для вибродатчиков, 4ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36257-07 01.03.2018 |
Выключатели виброизмерительные, 685 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36258-07 01.03.2018 |
Преобразователи сигналов ICP датчиков, 68Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36260-07 01.03.2018 |
Выключатели виброизмерительные, 686 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36261-07 01.03.2018 |
Акселерометры , 6ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39360-08 01.01.2014 |
Акселерометры , 3xx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39812-08 01.01.2014 |
Каналы виброизмерительные калибровочные, 394Ахх Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51912-12 27.11.2017 |
Виброустановки калибровочные портативные, 394C06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52162-12 |
Датчики давления пьезоэлектрические , 111A26 и 137A23 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55384-13 30.10.2018 |
Датчики динамического давления, ICP мод. 102M206 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56990-14 03.04.2019 |
Акселерометры , 320, 333, 350, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57104-14 16.04.2019 |
Виброустановки калибровочные портативные, 699А06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58168-14 |
Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59249-14 01.12.2019 |
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61866-15 02.10.2025 |
Калибраторы акустические, CAL200, CAL250 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64173-16 06.06.2026 |
Акселерометры , 350 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65136-16 15.09.2021 |
Усилители заряда, 682xxx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66460-17 26.01.2022 |
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67924-17 19.06.2022 |
Датчики виброскорости, VO622A01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68169-17 01.08.2022 |
Датчики динамического давления дифференциальные, 176МXX Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69046-17 25.10.2022 |
Акселерометры пьезоэлектрические, 351М34 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70437-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
70646-18 |
Датчики динамического давления, ICP мод. 102М276 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70728-18 28.03.2024 |
Акселерометры , 600 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71333-18 01.06.2024 |
Вибропреобразователи , 640 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71726-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
73279-18 |
Усилители заряда, 422E53 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74058-19 20.02.2024 |
Акселерометры пьезоэлектрические, 638М01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
76059-19 12.09.2024 |
Акселерометры , 333, 351, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
76591-19 15.11.2024 |
Акселерометры пьезоэлектрические, 301A10, 301A11, 301M26, 394A10, 394A11, 353B03, 353B04, 353B17, 080A200, 356В11 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79138-20 11.09.2025 |
Преобразователи пьезоэлектрические, VO622B01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В разработке
Кто поверяет Виброустановки калибровочные портативные (699А06)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Виброустановки калибровочные портативные (699А06)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус виброустановки методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений Руководство по эксплуатации, раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброустановкам калибровочным портативным 699А06
ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 • 10-1 + 2Ч04 Гц».
Техническая документация фирмы «PCB Piezotronics, Inc.», США.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р ИСО 16063-21-2009 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».
Основные средства поверки : виброизмерительный канал по ГОСТ Р 8.800-2012.
Изготовитель
Фирма «PCB Piezotronics, Inc.», США
Адрес: 3425 Walden Avenue, Depew, NY, USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Калибраторы представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электродинамическом принципе возбуждения. Калибратор состоит из вибростенда, встроенного эталонного акселерометра, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, контроллера и дисплея. Для питания калибратора используется встроенная аккумуляторная батарея или выносной блок питания.
Принцип действия калибратора основан на воспроизведении вибростендом синусоидальной вибрации, значение ускорения которой измеряется при помощи встроенного эталонного акселерометра. При калибровке используется метод сравнения (сличения) с встроенным эталонным акселерометром. Эталонный канал калибруется первичным методом с использованием лазерной интерферометрии.
Калибратор позволяет проводить калибровку вибропреобразователей с массой до 800 г.

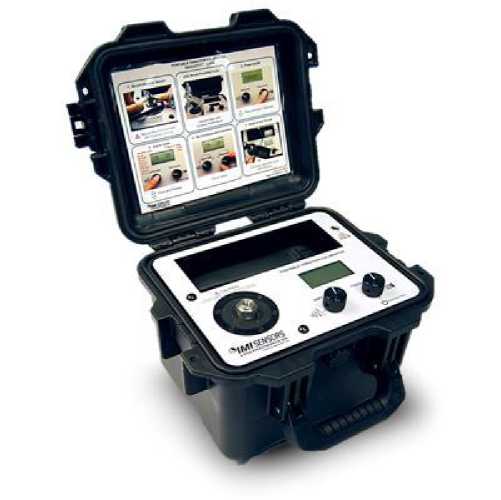

Внешний вид виброустановки калибровочной портативной модели 699А06 приведен на рисунке 1.
