Назначение средства измерений:
Усилители заряда модели 682M57 (далее усилители) предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации.

Внешний вид.
Усилители заряда
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус усилителя методом наклейки и (или) в паспорт методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям заряда модели 682M57
Техническая документация фирмы «PCB Piezotronics, Inc.», США
Поверка
Поверкаосуществляется по документу МП 204/3-27-2017 «Усилители заряда модели 682M57. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 октября 2017 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10); мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей заряда с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус усилителя.
Изготовитель
Фирма «PCB Piezotronics, Inc.», США
Адрес: 3425 Walden Avenue Depew, NY 14043-2495 USA
Телефон: +716-684-0003
Факс: +716-684-3823
Web-сайт: www.imi-sensors.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус») ИНН 7705574092Адрес: 123112 г. Москва, Пресненская наб., 10 Телефон: +7 (495) 937 11 11
Факс: +7 (495) 937 11 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Усилители осуществляют преобразование и усиление аналогового выходного сигнала дифференциальных преобразователей вибрации и датчиков давления, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.
Питание усилителей осуществляется от ICP-источника.
Конструктивно усилители представляют собой герметичный корпус с возможностью крепления на DIN-рейку. Общий вид усилителей заряда серии 682M57, места нанесения знака утверждения типа и знака поверки и место опломбирования показаны на рисунке 1.
Место опломбирования

Место нанесения знака утверждения типа и знака поверки

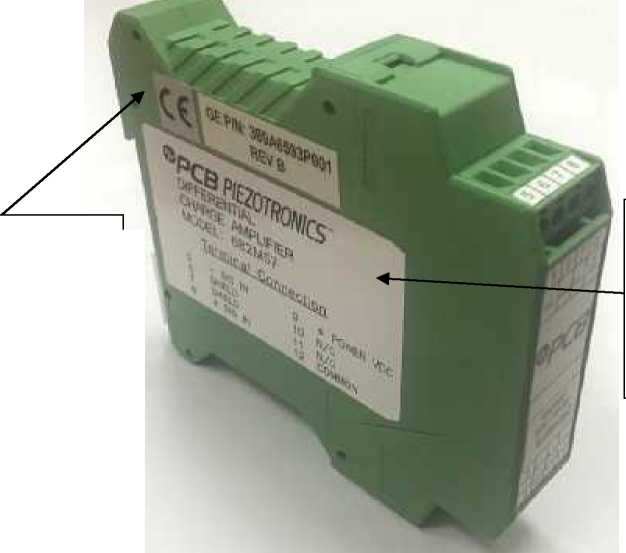

Рисунок 1 - Общий вид, схема пломбировки, обозначение места нанесения знака утверждения типа и знака поверки усилителей заряда модели 682M57
Таблица 1 -
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/пКл |
11,8 |
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±10 |
Наименование характеристики |
Значение |
Диапазон измерения виброускорения (при 1 пКл/м^с'2), м/с2 |
от 1 до 212,5 |
Пределы основной относительной погрешности измерения виброускорения на базовой частоте 100 Гц (при 1 пКл/м^с'2), % |
±1 |
Диапазон рабочих частот, Гц |
от 5 до 5000 |
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 100 Гц (при 1 пКл/м^с'2), % |
±5 |
Пределы допускаемой дополнительной относительной погрешности измерения виброускорения, вызванной изменением температуры окружающей среды от нормальных условий в рабочем диапазоне температур (при 1 пКл/м^с'2), % |
±1 |
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 |
Условия эксплуатации: - рабочий диапазон температур, °С |
от -40 до +80 |
Габаритные размеры (длинахширинахвысота), мм, не более |
114Х22,6Х99 |
Масса, г, не более |
96 |
