Номер по Госреестру СИ: 70646-18
70646-18 Датчики динамического давления
(ICP мод. 102М276)
Назначение средства измерений:
Датчики динамического давления ICP модели 102М276 предназначены для измерений переменного давления.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
ICP мод. 102М276
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 883ae527-58b4-233b-ebe5-7b3c6b143e08 | 70646-18 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 162492
ID в реестре СИ - 384892
Тип производства - единичное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
ICP мод. 102М276
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
№527 от 2018.03.23 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36255-07 01.03.2018 |
Вибропреобразователи , 64Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36256-07 01.03.2018 |
Усилители измерительные для вибродатчиков, 4ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36257-07 01.03.2018 |
Выключатели виброизмерительные, 685 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36258-07 01.03.2018 |
Преобразователи сигналов ICP датчиков, 68Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36260-07 01.03.2018 |
Выключатели виброизмерительные, 686 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36261-07 01.03.2018 |
Акселерометры , 6ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39360-08 01.01.2014 |
Акселерометры , 3xx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39812-08 01.01.2014 |
Каналы виброизмерительные калибровочные, 394Ахх Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51912-12 27.11.2017 |
Виброустановки калибровочные портативные, 394C06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52162-12 |
Датчики давления пьезоэлектрические , 111A26 и 137A23 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55384-13 30.10.2018 |
Датчики динамического давления, ICP мод. 102M206 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56990-14 03.04.2019 |
Акселерометры , 320, 333, 350, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57104-14 16.04.2019 |
Виброустановки калибровочные портативные, 699А06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58168-14 |
Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59249-14 01.12.2019 |
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61866-15 02.10.2025 |
Калибраторы акустические, CAL200, CAL250 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64173-16 06.06.2026 |
Акселерометры , 350 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65136-16 15.09.2021 |
Усилители заряда, 682xxx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66460-17 26.01.2022 |
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67924-17 19.06.2022 |
Датчики виброскорости, VO622A01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68169-17 01.08.2022 |
Датчики динамического давления дифференциальные, 176МXX Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69046-17 25.10.2022 |
Акселерометры пьезоэлектрические, 351М34 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70437-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
70646-18 |
Датчики динамического давления, ICP мод. 102М276 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70728-18 28.03.2024 |
Акселерометры , 600 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71333-18 01.06.2024 |
Вибропреобразователи , 640 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71726-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74058-19 20.02.2024 |
Акселерометры пьезоэлектрические, 638М01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
79138-20 11.09.2025 |
Преобразователи пьезоэлектрические, VO622B01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам динамического давления ICP модели 102М276
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от1402 до 2,5407 Па для частот от 5^10-1 до V104 Гц и длительностей от 1 до 10-5 до 10 с при постоянном давлении до 5-106 Па
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Техническая документация фирмы «PCB Piezotronics Inc.», США
осуществляется по документу МП 2520-075-2017 «Датчики динамического давления. ICP модели 102М276. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 ноября 2017 г.
Основные средства поверки:
- эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, диапазон измерений импульсного давления 1-105-1-106 Па, не исключенная систематическая погрешность не превышает 3 -10-2;
- эталонная установка для воспроизведения импульсного давления в жидкости УБК-2М, из состава ГЭТ 131-81, диапазон измерений амплитуд импульсного давления 1-104-25-106 Па, неисключенная систематическая погрешность не превышает 3-10-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
Принцип действия датчика динамического давления ICP модели 102М276 (далее датчик) основан на использовании прямого пьезоэлектрического эффекта. На торце датчика расположена мембрана, за которой расположен кварцевый пьезоэлемент. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым пьезоэлементом. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается через разъем датчика на вход усилителя сигнала. Усилитель преобразует заряд, поступающий от датчика, в сигнал по току или напряжению.
Конструктивно датчик состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраны, передающей давление на кварцевый пьезоэлемент. К кварцевому пьезоэлементу приварены электроды, передающие электростатический заряд на вход усилителя сигнала, сигнал с которого поступает на разъем.
Съем сигнала с датчика производится с помощью электрического разъема, имеющего резьбу. Корпус датчика герметичен.
Пломбирование датчика не предусмотрено.

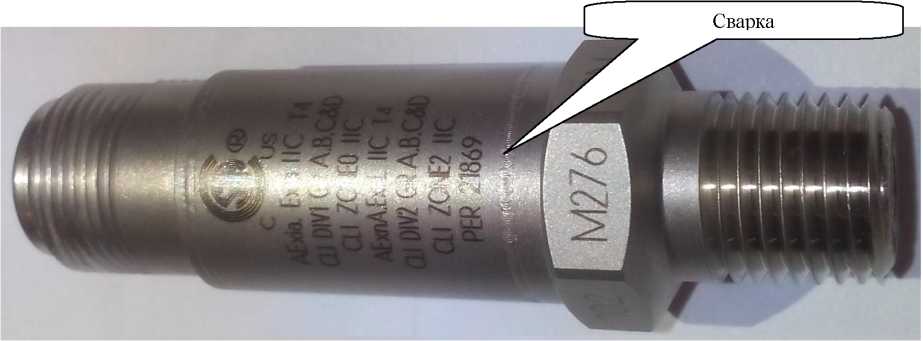

Внешний вид датчика динамического давления ICP модели 102М276 приведен на рисунке 1.
Рисунок 1 - Внешний вид датчика динамического давления ICP модели 102М276
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуд переменных давлений, кПа |
от 15,0 до 344,8 |
|
Диапазон измерений частот переменных давлений, Гц |
от 0,5 до 10000 |
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/кПа |
14,5 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±15 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
5 |
|
Нелинейность амплитудной характеристики, %, не более |
5 |
|
Пределы допускаемой основной относительной погрешности измерений амплитуд переменных давлений, % |
±10 |
|
Собственная резонансная частота, кГц, не менее |
60 |
|
Пределы допускаемой дополнительной относительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±1,1 |
|
Нормальные условия измерений:
|
от +18 до +22 от 40 до 80 от 96 до 104 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Чувствительность к вибрационному ускорению, кПа/(м/с2), не более |
0,035 |
|
Максимальное допускаемое переменное давление, кПа |
6895 |
|
Напряжение питания, В |
от 22 до 28 |
|
Постоянный ток питания, мА |
от 2 до 20 |
|
Выходное сопротивление, Ом, не более |
100 |
|
Электрическое сопротивление изоляции, МОм, не менее |
100 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Габаритные размеры датчика, мм, не более диаметр основания |
12,0 |
|
длина |
69,0 |
|
Масса датчика, г, не более |
75,6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -54 до +121 |
|
- относительная влажность, %, не более |
98 |
|
- атмосферное давление, кПа |
от 60 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты |
Ex nA II T4 X |
