Номер по Госреестру СИ: 55384-13
55384-13 Датчики динамического давления
(ICP мод. 102M206)
Назначение средства измерений:
Датчики динамического давления ICP модель 102М206, предназначены для измерений переменного давления.
Внешний вид.
Датчики динамического давления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.10.2018
Номер записи - 145554
ID в реестре СИ - 367954
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, ICP мод. 102M206, 213.53, 102M206,
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 11
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1746 дн.
Приказы РСТ, где упоминается данный тип СИ
№1855 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Интеллектуальная собственность" (ТК 481)
№1255 от 2013.10.29 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55373-55384-13)
Наличие аналогов СИ: Датчики динамического давления (ICP мод. 102M206)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PCB Piezotronics, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36255-07 01.03.2018 |
Вибропреобразователи , 64Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36256-07 01.03.2018 |
Усилители измерительные для вибродатчиков, 4ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36257-07 01.03.2018 |
Выключатели виброизмерительные, 685 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36258-07 01.03.2018 |
Преобразователи сигналов ICP датчиков, 68Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36260-07 01.03.2018 |
Выключатели виброизмерительные, 686 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36261-07 01.03.2018 |
Акселерометры , 6ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39360-08 01.01.2014 |
Акселерометры , 3xx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39812-08 01.01.2014 |
Каналы виброизмерительные калибровочные, 394Ахх Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51912-12 27.11.2017 |
Виброустановки калибровочные портативные, 394C06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52162-12 |
Датчики давления пьезоэлектрические , 111A26 и 137A23 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55384-13 30.10.2018 |
Датчики динамического давления, ICP мод. 102M206 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56990-14 03.04.2019 |
Акселерометры , 320, 333, 350, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57104-14 16.04.2019 |
Виброустановки калибровочные портативные, 699А06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58168-14 |
Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59249-14 01.12.2019 |
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61866-15 02.10.2025 |
Калибраторы акустические, CAL200, CAL250 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64173-16 06.06.2026 |
Акселерометры , 350 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65136-16 15.09.2021 |
Усилители заряда, 682xxx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66460-17 26.01.2022 |
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67924-17 19.06.2022 |
Датчики виброскорости, VO622A01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68169-17 01.08.2022 |
Датчики динамического давления дифференциальные, 176МXX Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69046-17 25.10.2022 |
Акселерометры пьезоэлектрические, 351М34 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70437-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
70646-18 |
Датчики динамического давления, ICP мод. 102М276 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70728-18 28.03.2024 |
Акселерометры , 600 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71333-18 01.06.2024 |
Вибропреобразователи , 640 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71726-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
73279-18 |
Усилители заряда, 422E53 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74058-19 20.02.2024 |
Акселерометры пьезоэлектрические, 638М01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
76059-19 12.09.2024 |
Акселерометры , 333, 351, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
76591-19 15.11.2024 |
Акселерометры пьезоэлектрические, 301A10, 301A11, 301M26, 394A10, 394A11, 353B03, 353B04, 353B17, 080A200, 356В11 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79138-20 11.09.2025 |
Преобразователи пьезоэлектрические, VO622B01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Датчики динамического давления (ICP мод. 102M206)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Датчики динамического давления (ICP мод. 102M206)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10480 | 11120 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
11760 | 11120 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации «Датчики динамического давления ICP модель 102М206. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам динамического давления ICP модель 102 М 206-
1. ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
-
2. ГОСТ 8.433-81. ГСИ. Государственный специальный эталон и Государственная поверочная схема для средств измерений переменного давления в диапазоне 1402 1406 Па для час
тот от 540-2 до 1104 Гц и длительностей от V10-5 до 10 с при постоянном давлении до 5406 Па.
-
3. Техническая документация фирмы «PCB Piezotronics Inc.», США
Поверка
Поверкаосуществляется по документу МП 2520-056-2013 «Датчики динамического давления ICP модель 102М206. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16 сентября 2013 г.
Основные средства поверки: Государственный специальный эталон для средств измерений переменного давления в диапазоне 1-102^1-106 Па для частот от 5-10-2 до 1 -104 Гц и длительностей от 1-10-5 до 10 с при постоянном давлении до 5-106 Па (ГЭТ 131-81) в составе:
-
- эталонная установка ударная труба УУТ-4, диапазон измерений импульсного давления 1-105-1-106 Па, неисключенная систематическая погрешность не превышает 3-10-2;
-
- эталонная установка УБК-2М, диапазон измерений амплитуд импульсного давления 1-10425-106 Па, неисключенная систематическая погрешность не превышает 3-10-2;
-
- эталонная установка УГПД-14, Диапазон измерений переменного давления 1 -102 - 1-104Па, диапазон частот 0,5 -1000 Гц, неисключенная систематическая погрешность не превышает 3-10-2;
-
- эталонная установка Фонотрон-12, диапазон измерений амплитуд переменного давления 5-103 -1-106Па, диапазон частот 4-102-1-104 Гц, неисключенная систематическая погрешность не превышает 3-10-2
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»адрес: 190005, г., Санкт-Петербург, Московский пр., д.19
Тел. (812) 251 76 01, факс (812) 713 01 14
Принцип действия датчиков динамического давления ICP модель 102М206 (далее датчик) основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается на встроенный усилитель заряда, который преобразует его в напряжение, пропорциональное заряду.
Конструктивно датчик состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраной, передающей давление на кварцевые пластины. К пластинам приварены электроды, передающие электростатический заряд на вход предварительного усилителя, сигнал с которого поступает на разъем.
Датчики динамического давления ICP модель 102М206 имеют маркировку взрывозащиты 0ExiallCT4X.

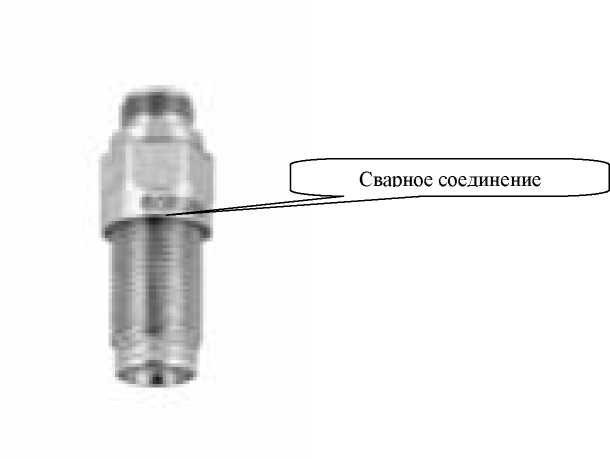

Рис. 1. Внешний вид датчика
Комплект поставки датчиков динамического давления ICP модель 102М206 приведен в таблице 2
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Датчик |
ICP модель 102М206 |
1 |
|
Соединитель |
10-32 Coaxial Jack |
1 |
|
Кабель* |
- |
1 |
|
Руководство по эксплуатации |
РЭ |
1 |
|
Методика поверки |
МП 2520-056-2013 |
1 |
* поставляется по заявке потребителя
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон амплитуд переменных давлений, кПа |
От 0,2 до 344,8 |
|
Диапазон частот переменных давлений, Г ц |
От 0,5 до 10000 |
|
Номинальное значение коэффициента преобразования, мВ/кПа |
14,5 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±15 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
3 |
|
Нелинейность амплитудной характеристики, %, не более |
5 |
|
Пределы допускаемой основной относительной погрешности измерений амплитуд переменных давлений, % |
±10 |
|
Собственная резонансная частота, кГц, не менее |
220 |
|
Электрическое сопротивление изоляции МОм, не менее |
100 |
|
Максимальное допускаемое давление, амплитудное значение, МПа |
27,58 |
|
Максимальное ударное ускорение вдоль чувствительной оси, амплитудное значение, м/с2, не менее |
196133 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений амплитуд переменных давлений, вызванной влиянием ударного ускорения, кПа/(м/с2) |
0,0014 |
|
Пределы допускаемой дополнительной относительной погрешности измерений амплитуд переменных давлений, вызванной изменением температуры окружающей среды, %/1°С |
0,18 |
|
Габаритные размеры датчика, мм, не более, длина; диаметр |
37,6; 11,11 |
|
Масса датчика, г, не более |
17,0 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Условия эксплуатации
температура окружающей среды, °С.. ..от минус 54 до 121
относительная влажность воздуха, %, до...........................95
атмосферное давление, кПа, до...........106
