Номер по Госреестру СИ: 74058-19
74058-19 Акселерометры пьезоэлектрические
(638М01)
Назначение средства измерений:
Акселерометры пьезоэлектрические 638М01 предназначены для измерений виброускорения.
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 1
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 20.02.2024
Номер записи -
ID в реестре СИ - 537065
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
638M01,
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№291 от 2019.02.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Акселерометры пьезоэлектрические (638М01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74058-19 Акселерометры пьезоэлектрические (638М01) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
79893-20 Аппаратура контрольно-измерительная ("Вибробит 500") Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
|
74058-19 Акселерометры пьезоэлектрические (638М01) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
78471-20 Датчики абсолютной вибрации (ВИБРОБИТ AV100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
Все средства измерений ООО НПП "Вибробит"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36255-07 01.03.2018 |
Вибропреобразователи , 64Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36256-07 01.03.2018 |
Усилители измерительные для вибродатчиков, 4ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36257-07 01.03.2018 |
Выключатели виброизмерительные, 685 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36258-07 01.03.2018 |
Преобразователи сигналов ICP датчиков, 68Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36260-07 01.03.2018 |
Выключатели виброизмерительные, 686 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36261-07 01.03.2018 |
Акселерометры , 6ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39360-08 01.01.2014 |
Акселерометры , 3xx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39812-08 01.01.2014 |
Каналы виброизмерительные калибровочные, 394Ахх Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51912-12 27.11.2017 |
Виброустановки калибровочные портативные, 394C06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52162-12 |
Датчики давления пьезоэлектрические , 111A26 и 137A23 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55384-13 30.10.2018 |
Датчики динамического давления, ICP мод. 102M206 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56990-14 03.04.2019 |
Акселерометры , 320, 333, 350, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57104-14 16.04.2019 |
Виброустановки калибровочные портативные, 699А06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58168-14 |
Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59249-14 01.12.2019 |
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61866-15 02.10.2025 |
Калибраторы акустические, CAL200, CAL250 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64173-16 06.06.2026 |
Акселерометры , 350 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65136-16 15.09.2021 |
Усилители заряда, 682xxx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66460-17 26.01.2022 |
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67924-17 19.06.2022 |
Датчики виброскорости, VO622A01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68169-17 01.08.2022 |
Датчики динамического давления дифференциальные, 176МXX Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69046-17 25.10.2022 |
Акселерометры пьезоэлектрические, 351М34 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70437-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
70646-18 |
Датчики динамического давления, ICP мод. 102М276 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70728-18 28.03.2024 |
Акселерометры , 600 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71333-18 01.06.2024 |
Вибропреобразователи , 640 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71726-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74058-19 20.02.2024 |
Акселерометры пьезоэлектрические, 638М01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
79138-20 11.09.2025 |
Преобразователи пьезоэлектрические, VO622B01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 23 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим 638М01
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
Техническая документация изготовителя PCB Piezotronics, Inc.
Поверка
Поверкаосуществляется по документу РТ-МП-5626-441-2018 «ГСИ. Акселерометры пьезоэлектрические 638М01. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 ноября 2018 г.
Основные средства поверки:
-
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
-
- осциллограф цифровой LeCroy WaveAce 2034 (регистрационный номер в Федеральном информационном фонде 53945-13);
- усилитель измерительный NEXUS мод. 2692 (регистрационный номер в Федеральном информационном фонде 43778-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Изготовитель
PCB Piezotronics, Inc., США
Адрес: 3425 Walden avenue Depew, NY 14043, USA Телефон: (800) 828-8840
Web-сайт: www.pcb.com
Е-mail: info@pcb.com
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех») ИНН 9710010659
Адрес: 127495, г. Москва, Долгопрудненское шоссе, д.3 Юридический адрес: 125009, Москва, Малый Гнездниковский переулок, д. 12, помещение 1, комната 4
Телефон: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418 г. Москва, Нахимовский проспект, 31
Телефон (факс): + 7 (495) 544 00 00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Акселерометр пьезоэлектрический 638М01 является преобразователем инерционного типа, имеющий выход по напряжению.
В основе принципа действия акселерометра пьезоэлектрического 638М01 лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического сигнала при механическом воздействии внешних колебаний на пьезокристалл.
Конструктивно акселерометр пьезоэлектрический 638М01 состоит из пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических изоляторов, заключенных в металлический корпус.

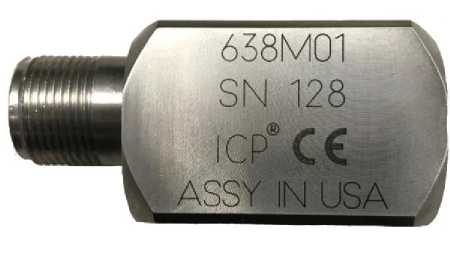

Внешний вид акселерометра пьезоэлектрического 638М01 представлен на рисунке 1.

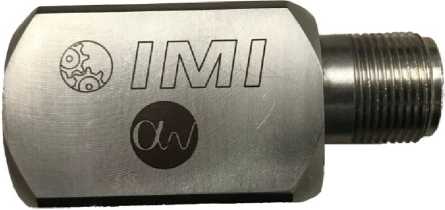

Рисунок 1 - Общий вид акселерометра пьезоэлектрического 638М01
Пломбирование акселерометров пьезоэлектрических 638М01 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
2,54 |
|
Диапазон измерений пикового значения виброускорения, м/с2, (ПИК) |
от 0,01 до 1036 |
|
Диапазон рабочих частот, Гц |
от 4 до 1500 |
|
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±10 |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот: от 4,0 до 400 Гц включ., % св. 400 до 1500 Гц, дБ |
±5 ±3 |
|
Нелинейность амплитудной характеристики, % |
1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц в рабочем диапазоне температур от -196 до +121 °С, % |
±15 |
|
Диапазон показаний виброускорения, м/с2, (ПИК) |
от 0,01 до 1962 |
Таблица 2 - Основные технические характеристики
|
Габаритные размеры, (высотахдлинахширина), мм, не более |
25,4Х57,4Х25,4 |
|
Масса, г |
181 |
|
Срок службы, лет |
10 |
|
У словия эксплуатации - температура окружающей среды, °С |
от -196 до +121 |
