Номер по Госреестру СИ: 61866-15
61866-15 Калибраторы акустические
(CAL200, CAL250)
Назначение средства измерений:
Калибраторы акустические CAL200, CAL250 (далее - калибраторы) предназначены для воспроизведения уровня звукового давления (УЗД) в камере малого объема и применяются при проведении калибровки/поверки акустической аппаратуры, содержащей микрофоны.

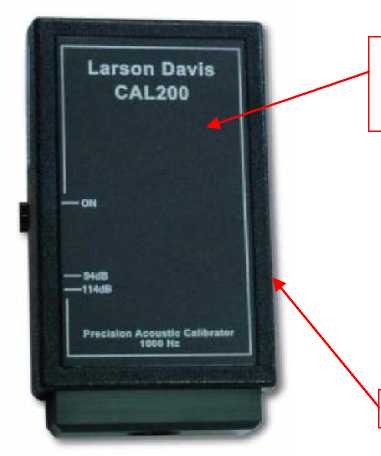

Внешний вид.
Калибраторы акустические
Рисунок № 1
Внешний вид.
Калибраторы акустические
Рисунок № 2
Общие сведения
Дата публикации - 15.09.2021
Срок свидетельства - 02.10.2025
Номер записи -
ID в реестре СИ - 375308
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет данных, мод. CAL200, Калибратор акустический CAL200, Без модификации, CAL250, CAL200, CAL250, CAL200, CAL20, CAL-200, Cal 250, CAL 200, CAL 200, 61866-15: Калибратор акустический, -,
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок - 869
Выдано извещений - 13
Кол-во периодических поверок - 457
Кол-во средств измерений - 261
Кол-во владельцев - 97
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 41474 дн.
Приказы РСТ, где упоминается данный тип СИ
№1164 от 2015.10.02 Об утверждении типов средств измерений
№2001 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
№2115 от 2021.09.27 Об утверждении типов средств измерений
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Калибраторы акустические (CAL200, CAL250)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61866-15 Калибраторы акустические (CAL200, CAL250) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
25733-03 Шумомеры интегрирующие (ШИ-01) ООО "НТМ-Защита" (РОССИЯ г. Москва) |
|
61866-15 Калибраторы акустические (CAL200, CAL250) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
50067-12 Измерители коэффициента шума (Х5М-18) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
|
61866-15 Калибраторы акустические (CAL200, CAL250) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
57429-14 Калибраторы акустические (АК-1000) ООО "ПКФ Цифровые приборы" (РОССИЯ г.Москва) |
|
61866-15 Калибраторы акустические (CAL200, CAL250) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
47740-11 Калибраторы акустические (Защита-К) ООО "НТМ-Защита" (РОССИЯ г. Москва) |
Все средства измерений ООО "НТМ-Защита"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36255-07 01.03.2018 |
Вибропреобразователи , 64Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36256-07 01.03.2018 |
Усилители измерительные для вибродатчиков, 4ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36257-07 01.03.2018 |
Выключатели виброизмерительные, 685 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36258-07 01.03.2018 |
Преобразователи сигналов ICP датчиков, 68Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36260-07 01.03.2018 |
Выключатели виброизмерительные, 686 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36261-07 01.03.2018 |
Акселерометры , 6ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39360-08 01.01.2014 |
Акселерометры , 3xx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39812-08 01.01.2014 |
Каналы виброизмерительные калибровочные, 394Ахх Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51912-12 27.11.2017 |
Виброустановки калибровочные портативные, 394C06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52162-12 |
Датчики давления пьезоэлектрические , 111A26 и 137A23 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55384-13 30.10.2018 |
Датчики динамического давления, ICP мод. 102M206 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56990-14 03.04.2019 |
Акселерометры , 320, 333, 350, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57104-14 16.04.2019 |
Виброустановки калибровочные портативные, 699А06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58168-14 |
Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59249-14 01.12.2019 |
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61866-15 02.10.2025 |
Калибраторы акустические, CAL200, CAL250 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64173-16 06.06.2026 |
Акселерометры , 350 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65136-16 15.09.2021 |
Усилители заряда, 682xxx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66460-17 26.01.2022 |
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67924-17 19.06.2022 |
Датчики виброскорости, VO622A01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68169-17 01.08.2022 |
Датчики динамического давления дифференциальные, 176МXX Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69046-17 25.10.2022 |
Акселерометры пьезоэлектрические, 351М34 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70437-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
70646-18 |
Датчики динамического давления, ICP мод. 102М276 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70728-18 28.03.2024 |
Акселерометры , 600 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71333-18 01.06.2024 |
Вибропреобразователи , 640 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71726-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74058-19 20.02.2024 |
Акселерометры пьезоэлектрические, 638М01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
79138-20 11.09.2025 |
Преобразователи пьезоэлектрические, VO622B01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Калибраторы акустические (Защита-К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 30 | 1 | 0 | 30 | 0 | 30 | 0 | 30 | |
| ООО "ПМЦ" (RA.RU.312726) | 25 | 1 | 6 | 15 | 0 | 19 | 5 | 14 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 7 | 2 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 42 | 2 | 0 | 36 | 1 | 33 | 0 | 33 | |
| ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 67 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 10 | 0 | 9 | 0 | 6 | 0 | 5 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 9 | 0 | 8 | 0 | 9 | 0 | 8 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 85 | 3 | 0 | 70 | 2 | 67 | 0 | 67 | |
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 9 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 121 | 0 | 116 | 5 | 80 | 0 | 80 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 34 | 0 | 32 | 0 | 33 | 0 | 31 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 167 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 68 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 12 | 0 | 12 | 1 | 12 | 0 | 12 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 40 | 12 | 0 | 40 | 3 | 22 | 0 | 22 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 3 | 0 | 4 | 0 | 2 | 0 | 2 |
Стоимость поверки Калибраторы акустические (Защита-К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2484 | 3882 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2500 | 3882 |
|
ФБУ НИЦ ПМ-Ростест Москва |
5000 | 3882 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2981 | 3882 |
|
ФБУ УРАЛТЕСТ Свердловская область |
3344 | 3882 |
Знак утверждения типа
Знак утверждения типананосится на корпус калибраторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 Калибратор акустический CAL200. Руководство по эксплуатации I200.1 Rev F;
-
2 Калибратор акустический CAL250. Руководство по эксплуатации I250.1 Rev F.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам акустическим CAL200, CAL250
1 ГОСТ Р МЭК-60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям »;
2 ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц»;
-
3 Техническая документация фирмы-изготовителя .
Поверка
Поверкаосуществляется по документу 07/23-15 МП «Калибраторы акустические CAL200, CAL250. Методика поверки», утвержденному первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» 11.05.2015 г.
Основные средства поверки:
- капсюль измерительный конденсаторного микрофона 4134 (рег. № 7148-79) с предварительным усилителем, пределы допускаемой относительной погрешности ±0,1 дБ на частоте 1000 Гц;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ± 0,07 %;
- мультиметр 34401 А (рег. № 16500-97): пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,1 %.
Изготовитель
Фирма PCB Piezotronics, Inc., США
Юридический (почтовый) адрес: 3425 Walden Avenue, Depew, NY 14043, USA.
Телефон: +7 101-716-684-0001.
Факс: +7 101-716-684-0987.
E-mail: sales@larsondavis.com.
Заявитель
Общество с ограниченной ответственностью «Компания ОКТАВА+»
(ООО «Компания ОКТАВА+»).
Юридический (почтовый) адрес: 127591, г. Москва, Дмитровское шоссе, д.102А, стр.4.
Телефон: (495) 799-90-92.
Факс: (495) 799-90-93.
E-mail: info@octava.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru
Конструктивно калибраторы представляют собой переносное малогабаритное устройство, состоящее из измерительного блока со встроенными: излучателем, кварцевым генератором, измерительным конденсаторным микрофоном и камерой малого объема (КМО) с отверстием для подсоединения микрофона.
Принцип действия калибратора основан на создании звукового давления с заданным уровнем с помощью установленного в КМО излучателя, на который подается напряжение с кварцевого генератора. Для стабильного воспроизведения УЗД в цепи обратной связи «излучатель-генератор» используется высокостабильный измерительный конденсаторный микрофон. Для подавления высокочастотных составляющих сигнала излучатель нагр3ужен на резонатор Геймгольца с эквивалентным акустическим объемом более 200 см3. КМО калибратора соединяется с атмосферой каналами, выравнивающими статическое давление. Устройство для выравнивания давления имеет низкую граничную частоту, что позволяет избавиться от влияния внешних шумов.
Калибратор CAL200 имеет номинальный диаметр отверстия под микрофон 1/2", а калибратор CAL250 - 1". Работа с микрофонами, диаметров отличных от номинального, осуществляется с помощью соответствующих переходников.
Внешний вид калибраторов, с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа, приведены на рисунке 1.
Место размещения знака утверждения типа
Рисунок 1 - Внешний вид калибраторов
Место пломбировки
CAL230 44Ж>
114 dl 251.2»*
LARSON DAVIS
«есиюн лгавтс САЦМДОС*
калибраторов приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
CAL200 |
CAL250 | |
|
Воспроизводимые УЗД, дБ отн. 20 мкПа |
94, 114 |
114 |
|
Пределы допускаемой основной погрешности воспроизведения УЗД при опорных внешних условиях, дБ |
± 0,2 |
± 0,2 |
|
Пределы допускаемой дополнительной погрешности воспроизведения УЗД, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, дБ |
± 0,1 |
± 0,1 |
|
Частота воспроизводимого звукового давления, Гц |
1000 |
251,2 |
|
Пределы допускаемой основной относительной погрешности частоты воспроизводимого звукового давления, % |
± 1,0 |
± 1,25 |
|
Пределы допускаемой дополнительной относительной погрешности частоты воспроизводимого звукового давления, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, % |
± 0,3 |
± 0,3 |
|
Коэффициент нелинейных искажений, %, не более |
2 |
2 |
|
Масса (с элементами питания), кг, не более |
0,156 |
0,249 |
|
Габаритные размеры, мм, не более: | ||
|
-длина |
106 |
- |
|
-ширина |
64 |
- |
|
-высота |
26 |
124 |
|
-диаметр |
- |
45 |
|
Напряжение питания постоянного тока (1 элемент типа «Крона»), В |
9 | |
|
Нормальные условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от 22 до 24 | |
|
- относительная влажность воздуха, %, не более |
от 45 до 55 | |
|
- атмосферное давление, кПа |
от 99 до 102 | |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от минус 10 до плюс 50 | |
|
- относительная влажность воздуха при 40 °С, %, не более |
от 25 до 90 | |
|
- атмосферное давление, кПа |
от 65 до 108 | |
