№2079 от 22.09.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 277913
О внесении изменений в сведения об утвержденном типе средств измерений Виброметры ПРОТОН-Баланс-II
Приказы по основной деятельности по агентству Вн. Приказ № 2079 от 22.09.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» сентября 2021 г. № 2079
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Виброметры |
ПРОТОН- Баланс-II |
66066-16 |
Общество с ограниченной ответственностью "БАЛТЕХ" (ООО "БАЛТЕХ"). Адрес: 199106, РФ, г. Санкт- Петербург, Кожевенная линия, д. 1-3 |
Общество с ограниченной ответственностью "БАЛТЕХ" (ООО "БАЛТЕХ"). Адрес: 194044, г. Санкт- Петербург, ул. Чугунная, д. 20, литер З, пом. № 2П, № 229 |
Общество с ограниченной ответственностью "БАЛТЕХ" (ООО "БАЛТЕХ"), г. Санкт-Петербург | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» сентября 2021 г. № 2079
Регистрационный № 66066-16
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры ПРОТОН-Баланс-II
Назначение средства измеренийВиброметры ПРОТОН-Баланс-II (далее виброметры) предназначены для измерений среднего квадратического значения (СКЗ) виброскорости, размаха виброперемещения и частоты вращения.
Описание средства измеренийПринцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметры представляют собой переносной прибор, состоящий из первичных преобразователей (датчиков) и измерительного блока. Виброметры имеют два измерительных канала: канал измерения характеристик вибрации и канал измерения частоты вращения. Питание виброметров осуществляется напряжением от 3,5 до 12 В.
Измерительный блок принимает и обрабатывает сигналы, поступающие от датчиков, производит интегрирование, выполняет вибродиагностику и балансировку, формирует отчеты. Измерительный блок снабжен разъемом для подключения внешней аппаратуры, жидкокристаллическим дисплеем, сенсорной клавиатурой.
Канал измерения характеристик вибрации предназначен для работы с преобразователями пьезоэлектрическими виброизмерительными ДН-3-М1 (Госреестр СИ № 35012-07), ДН-4-М1 (Госреестр СИ № 35011-07), ДН-14 (Госреестр СИ № 28910-05) (далее вибропреобразователями), изготавливаемыми ООО «Измеритель», г. Таганрог, и акселерометром 608А11 (Госреестр СИ № 36261-07), изготавливаемым фирмой
«PCB Piezotronics, Inc.», США.
Канал измерения частоты вращения предназначен для работы с датчиками частоты вращения: оптическим ДВО-02, вихретоковым ДВТ и магнитным ДВМ (далее датчиками), изготавливаемыми ООО «Балтех». Датчики частоты вращения ДВО-02 и ДВТ имеют в своем составе предусилители.
Внешний вид измерительного блока представлен на рисунке 1, датчиков частоты вращения ДВО-02, ДВТ (с предусилителями) и ДВМ представлен на рисунке 2.

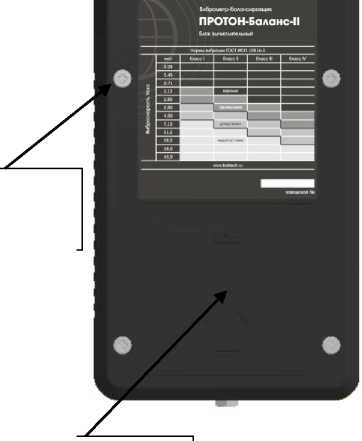

Место опломбирования
Место нанесения знака утверждения типа и знака поверки

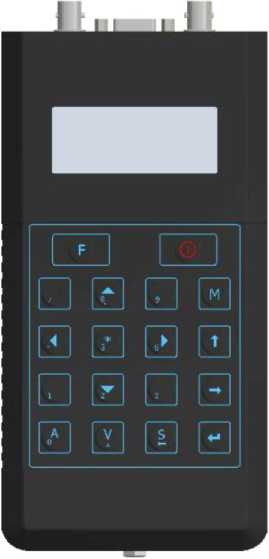

Рисунок 1- Внешний вид измерительного блока
ДВО-02
ДВТ
ДВМ

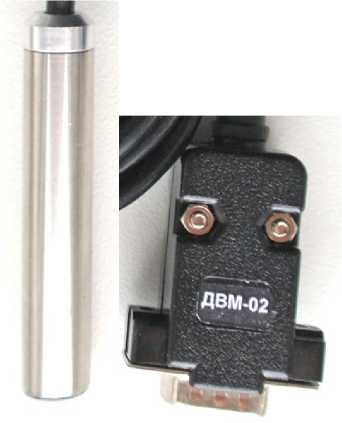

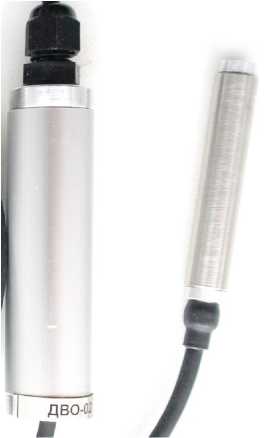

Рисунок 2 - Внешний вид датчиков частоты вращения бесконтактных ДВО-02, ДВТ
(с предусилителями) и ДВМ
Программное обеспечениеПрограммное обеспечение (ПО) служит для индикации и передачи измерительной информации. ПО представляет собой фирменное программное обеспечение, которое поставляется совместно с виброметром и не оказывает влияния на метрологические характеристики.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Балтех баланс |
|
Номер версии (идентификационный номер) ПО |
Версия 1.26 и выше |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями аппаратной защиты процессора от изменения и копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристикиТаблица 2
|
Наименование характеристики |
Значения |
|
Канал измерения характеристик вибрации | |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 99,9 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 1 до 999 |
|
Диапазон рабочих частот при измерении, Гц: виброскорости виброперемещения |
от 10 до 1000 от 10 до 500 |
|
Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне измерений и в диапазоне рабочих частот св. 20 до 800 Гц включ. в диапазоне рабочих температур, мм/с |
±(0,1'V + 0,1), где V - измеренное значение виброскорости (мм/с) |
|
Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне измерения и в диапазонах рабочих частот от 10 до 20 Гц включ. и св. 800 до 1000 Гц в диапазоне рабочих температур, мм/с |
от +(0,1 •V + 0,1) до -(0,2-V + 0,1) где V - измеренное значение виброскорости (мм/с) |
|
Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне измерения и в диапазоне рабочих частот св. 20 до 500 Гц в диапазоне рабочих температур, мкм |
±(0,1 -S + 1), где S - измеренное значение виброперемещения (мкм) |
|
Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне измерения и в диапазоне рабочих частот от 10 до 20 Гц включ. в диапазоне рабочих температур, мкм |
от +(0,1 -S + 1) до -(0,2-S + 1), где S - измеренное значение виброперемещения (мкм) |
Лист № 4
Всего листов 6
Продолжение таблицы 2
|
Наименование характеристики |
Значения |
|
Канал измерения частоты вращения | |
|
Диапазон измерения частоты вращения, Гц |
от 2 до 500 |
|
Пределы допускаемой абсолютной погрешности при |
±(0,001 -F + 0,1), |
|
измерении частоты вращения в диапазоне рабочих температур, |
где F - измеренное |
|
Гц |
значение частоты |
|
вращения (Гц) | |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от +0 до +70 |
|
Габаритные размеры, мм, не более: акселерометра 608А11 (диаметрхвысота) |
22х31,2 |
|
вибропреобразователя ДН-4-М1 (шестигранник х длина) |
17,5х18,5х14 |
|
вибропреобразователя ДН-3-М1 (шестигранник х длина) |
24х21,8х19 |
|
вибропреобразователя ДН-14 (диаметрхдлина) |
22х30 |
|
датчиков ДВО-02, ДВТ, ДВМ (диаметрхдлина) |
10х75 |
|
предусилителей ДВО-02, ДВТ (диаметрхдлина) |
20х60 |
|
измерительного блока (длинах высота х ширина) |
210x40x100 |
|
Масса, кг, не более: акселерометра 608А11 |
0,105 |
|
вибропреобразователя ДН-4-М1 |
0,013 |
|
вибропреобразователя ДН-3-М1 |
0,05 |
|
вибропреобразователя ДН-14 |
0,03 |
|
датчиков ДВО-02, ДВТ с предусилителями |
0,250 |
|
датчика ДВМ |
0,110 |
|
измерительного блока |
0,7 |
наносится на измерительный блок методом наклейки и на паспорт методом печати.
Комплектность средства измеренийТаблица 3
|
Наименование |
Кол-во |
|
Виброметр ПРОТОН-Баланс-II в составе: измерительный блок и первичные преобразователи (датчики) |
1 шт. |
|
Дополнительные принадлежности |
1 компл. |
|
ПО |
1 диск |
|
Кейс |
1 шт. |
|
Руководство по эксплуатации ПБ.500.000.000 РЭ |
1 экз. |
|
Методика поверки ПБ.500.000.000 МП |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброметрам
ПРОТОН-Баланс-II
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2Ч04 Гц».
2 Технические условия 4277-036-53292586-2015 ТУ «Виброметр ПРОТОН-Баланс-II».
ИзготовительОбщество с ограниченной ответственностью «БАЛТЕХ» (ООО «БАЛТЕХ»)
ИНН 7804145619
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, литер З, пом. № 2П, № 229
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 сентября 2021 г.
№ 2079
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю з^собой. г Подлинник электронного документа, подписанного Эп,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54H06F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
