Принцип действия калибраторов основан на преобразовании измеряемого давления, действующего на первичный преобразователь давления (далее по тексту - преобразователь), в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора.

Одновременно калибраторы могут автоматически задавать необходимое значение давления. Задание (поддержание) давления в системе осуществляется методом силовой компенсации при помощи системы встроенных соленоидных электромагнитных клапанов, что обеспечивает необходимую точность задания требуемого значения давления.

Сброс давления в атмосферу также обеспечивается посредством системы соленоидных электромагнитных клапанов.

С помощью внутреннего электронного блока производится обработка полученного результата измерений и осуществляется его индикация на дисплее калибратора. Также на дисплее могут отображаться текущее, максимальное и минимальное значения измеряемого давления, диапазон измерений и другая информация.

В зависимости от исполнения калибраторы могут измерять абсолютное, избыточное давления, в том числе давление-разряжение.

Модификация калибратора СРС4000 является одноканальной, т.е. имеет один встроенный модуль регулирования давления CPM4000. В модуль регулирования давления CPM4000 встраиваются преобразователи давления CPR4000 и/или преобразователь барометрического давления CPR4000. При этом, минимальное исполнение калибратора СРС4000 включает в себя один преобразователь давления CPR4000; максимальное исполнение - два преобразователя давления CPR4000 и один преобразователь барометрического давления CPR4000.

Модификация калибратора СРС6050 может быть одно- или двухканальной, т.е. имеет один или два встроенных модуля регулирования давления CPM6050. В модуль регулирования давления CPM6050 встраиваются преобразователи давления CPR6050 и/или преобразователь барометрического давления CPR6050. Минимальное исполнение калибратора CPC6050 включает в себя один преобразователь давления CPR6050; максимальное исполнение — четыре преобразователя давления CPR6050 и до десяти съемных преобразователей CPR6050 и один преобразователь барометрического давления CPR6050.

Модификация калибратора СРС7000 является одноканальной, т.е. имеет один встроенный модуль регулирования давления CPM7000. При этом, давление на входе модуля регулирования давления CPM7000 - пневматическое, на выходе - гидравлическое. В модуль регулирования давления CPM7000 встраиваются преобразователи давления СРR8000 и/или СРR8050 (отличающиеся диапазонами измерений) и/или преобразователь барометрического давления CPR7000.

Для калибраторов CPC6050, CPC7000 допускается самостоятельная замена пользователем встроенных преобразователей давления на другие преобразователи давления с метрологическими характеристиками, удовлетворяющими указанным в таблицах 2 (для СРС6050) и 4 (для СРС7000), в лабораторных условиях без обращения на завод-изготовитель.

Возможность подключения к персональному компьютеру предусмотрена при использовании последовательного интерфейса (USB, RS-232, Ethernet, IEEE-488).

Калибраторы имеют следующие варианты установки:

- для модификаций СРС4000, CPC6050 - установка в приборную панель или настольная;

- для модификации СРС7000 - настольная установка.

Структура обозначения исполнения калибратора CPC4000, модуля регулирования давления CPM4000, преобразователей давления и преобразователя барометрического давления CPR4000 в виде буквенно-цифрового кода при заказе:

CPC4000-A-B-C-D-E-F-G-H-I

CPR4000-J-K-L-M-N-O-P-R

CPC - обозначение калибратора (Calibration Pressure Controller)

4000 - обозначение модификации калибратора давления

A - вариант установки

B - рабочие диапазоны модуля регулирования давления

C - наличие/отсутствие первого встроенного преобразователя давления

D - наличие/отсутствие второго встроенного преобразователя давления

E - наличие/отсутствие встроенного преобразователя барометрического давления

F - наличие/отсутствие заводского сертификата калибровки для встроенного преобразователя барометрического давления

G - наличие/размеры адаптера для порта давления

H - вид электропитания в соответствии со страной применения

I - наличие/отсутствие дополнительных сертификатов

CPR4000 - обозначение встроенного преобразователя давления (Calibration Pressure Reference )

J - вид применения в составе калибратора (первый или второй преобразователь давления)

K - единицы измерений

L - вид давления

M - нижний предел измерений

N - верхний предел измерений

O - погрешность

P - наличие/отсутствие заводского сертификата калибровки

R - наличие/отсутствие дополнительных сертификатов

Обозначение исполнения калибратора CPC6050, модуля регулирования давления CPM6050, преобразователей давления и преобразователя барометрического давления CPR6050 в виде буквенно-цифрового кода при заказе:

CPC6050-A-B-C-D-E-F-G-H-I-J

CPM6050-K-L-M-N-O

CPR6050-P-Q-R-S-T-U-V-W

CPC - обозначение калибратора

6050 - обозначение модификации калибратора давления

A - вариант установки

B - наличие/отсутствие первого модуля регулирования давления

C - наличие/отсутствие второго модуля регулирования давления

D - наличие/отсутствие встроенного преобразователя барометрического давления

E - наличие/отсутствие заводского сертификата калибровки для встроенного преобразователя барометрического давления

F - место установки выхода для двухканального модуля регулирования давления

G - исполнение задней панели для канала А двухканального модуля регулирования давления

H - исполнение задней панели для канала В двухканального модуля регулирования давления

I - вид электропитания в соответствии со страной применения

J - наличие/отсутствие дополнительных сертификатов

K - канал установки

L - рабочие диапазоны модуля регулирования давления

M - отметка о применении в качестве первого модуля регулирования давления

N - отметка о применении в качестве второго модуля регулирования давления

O - наличие/размеры адаптера для порта давления

P - вид применения в составе калибратора

Q - единицы измерений

R - вид давления

S - нижний предел измерений

T - верхний предел измерений

U - погрешность

V - наличие/отсутствие заводского сертификата калибровки

W - наличие/отсутствие дополнительных сертификатов

Обозначение исполнения калибратора CPC7000, модуля регулирования давления CPM7000, преобразователей давления CPR8000, CPR8050 и преобразователя барометрического давления CPR7000 в виде буквенно-цифрового кода при заказе:

CPC7000-A-B-C-D-E-F-G-H-I-J

CPR8000-K-L-M-N-O-P-Q

CPR8050-R-S-T-U-V-W-X

CPC - обозначение калибратора

7000 - обозначение модификации калибратора давления

A - вариант установки

B - количество диапазонов модуля регулирования давления

C - наличие/отсутствие одного встроенного преобразователя давления CPR8050

D - наличие/отсутствие встроенных преобразователей давления CPR8000 и/или CPR8050

E - наличие/отсутствие одного встроенного преобразователя давления CPR8000

F - наличие/отсутствие встроенного преобразователя барометрического давления

G - наличие/отсутствие заводского сертификата калибровки для встроенного преобразователя барометрического давления

H - наличие/размеры адаптера для порта давления

I - вид электропитания в соответствии со страной применения

J - наличие/отсутствие дополнительных сертификатов

K - вид применения в составе калибратора

L - единицы измерений

M - нижний предел измерений

N - верхний предел измерений

O - погрешность

P - наличие/отсутствие заводского сертификата калибровки

Q - наличие/отсутствие дополнительных сертификатов

R - вид применения в составе калибратора

S - единицы измерений

T - нижний предел измерений

U - верхний предел измерений

V - погрешность

W - наличие/отсутствие заводского сертификата калибровки

X - наличие/отсутствие дополнительных сертификатов

Калибраторы выпускаются под торговой маркой MENSOR.

Фотографии общего вида калибраторов представлены на рисунке 1.

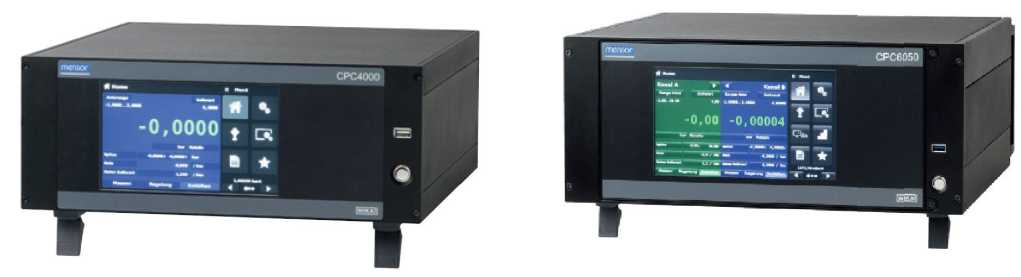

СРС4000                                 СРС6050

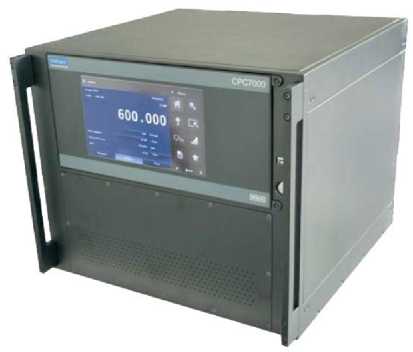

СРС7000

Рисунок 1 - Внешний вид калибраторов

Пломбирование не предусмотрено.

Комплектность калибраторов представлена в таблице 6.

Таблица 6

Основные метрологические и технические характеристики калибраторов приведены в таблицах 2 - 5.

Таблица 2 - Метрологические характеристики калибраторов СРС4000 и СРС6050

Таблица 3 - Технические характеристики калибраторов СРС4000 и СРС6050

Таблица 4 - Метрологические характеристики калибраторов СРС7000

¹⁾ В соответствии с заказом допускается настройка калибраторов на любой диапазон, лежащий внутри приведенного в таблице диапазона измерений, но не менее минимального интервала измерений, при этом, минимальный шаг изменения диапазона равен соответствующей единице младшего разряда дисплея калибратора.

• ²⁾ Допускается выбор других единиц измерения, допущенных к применению в Российской Федерации

• ³⁾ В случае измерения абсолютного или избыточного давления с использованием встроенного преобразователя барометрического давления, основная приведенная погрешность определяется по формуле:

Тси1 = — —P ^х юо,

max     min

где ±. - абсолютная погрешность калибратора давления при измерении абсолютного или избыточного давления с использованием встроенного преобразователя барометрического давления, определяемая по формуле:

где Д - основная абсолютная погрешность калибратора с преобразователем давления,

Д_Б - основная абсолютная погрешность преобразователя барометрического давления

ДБ = (РБ - Рэ)макс,

Р_Б - давление, измеренное поверяемым преобразователем барометрического давления,

Рэ - давление, измеренное эталоном,

(РБ - Рэ)макс - максимальное среди проверяемых точек диапазона отклонение давления, измеренного поверяемым преобразователем барометрического давления, от значения давления, измеренного эталоном, как при прямых, так и при обратных ходах в единицах давления.

Таблица 5 - Технические характеристики калибраторов СРС7000
