Наименование

Количество

Вторичный преобразователь

1 шт.

Паспорт

1 экз. (на партию одинаковых вторичных преобразователей при поставке в один адрес)

Руководство по эксплуатации

1 экз. (на партию одинаковых вторичных преобразователей при поставке в один адрес)

Методика поверки

1 экз. (на партию одинаковых вторичных преобразователей при поставке в один адрес)

Таблица 2 - модификаций T32.1

S, T32.3S

Типы первичных преобразователей

Максимальный настраиваемый диапазон измерений

Пределы допускаемой основной абсолютной погрешности ¹

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий, на каждые 10 °С ²⁾

Минимальный настраиваемый диапазон измерений

Измерение выходного сигнала термопреобразователей сопротивления

Pt100 (а=0,00385);

Pt х (где 100 < х < 1000)

от -200 до +850 °C

±0,10 °C при измерении температуры в

Pt100 (а=0,003916)

от-200 до +500 °C

диапазоне от -200 до +200 °C; ±(0,1 °C + 0,0001- (Т³⁾ - 200 °C)) при

±(0,06 °C + 0,00015-|Т|)

+10 °C или

3,8 Ом (наибольшее значение)

Ni100 (а=0,00618)

от -60 до +250 °C

измерении температуры выше +200 °C

Pt х (где х < 100)

от -200 до +850 °C

Равны значению пределов допускаемой основной абсолютной погрешности для Pt100, умноженному на коэффициент 100/х

Равны значению пределов допускаемой дополнительной абсолютной погрешности для Pt100, умноженному на коэффициент 100/ х

Измерение выходного сигнала те

эморезистора

Терморезистор

от 0

до 8380 Ом

±0,053 Ом или 0,00015^R³⁾ при R < 890 Ом (наибольшее значение);

±0,128 Ом или 0,00015^R при R < 2140 Ом (наибольшее значение);

±0,263 Ом или 0,00015^R при R < 4390 Ом (наибольшее значение);

±0,503 Ом или 0,00015^R при R < 8380 Ом (наибольшее значение)

±(0,01 Ом + 0,0001-R)

4 Ом

Измерение выходного сигнала потенциометра

Потенциометр

от 0 до 100 кОм

± (0,005-R)

±0,0001-R

10 кОм

Типы первичных преобразователей

Максимальный настраиваемый диапазон измерений

Пределы допускаемой основной абсолютной погрешности ¹⁾

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий, на каждые 10 °С ²⁾

Минимальный настраиваемый диапазон измерений

Измерение выходного сигнала термоэлектрических преобразователей

Тип J (Fe-CuNi);

Тип ТЖК по

ГОСТ Р 8.585-2001

от -150 до +1200 °C

±(0,3 °€+0,002-|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C;

±(0,3 °C+0,0003-'r) при измерении температуры выше 0 °C

±(0,07 °C + 0,0002 -|Т|)

+50 °C или 2 мВ

(наибольшее значение)

Тип E (NiCr-CuNi);

Тип ТХКн по

ГОСТ Р 8.585-2001

от -150 до +1000 °C

±(0,3 °€+0,002-|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C;

±(0,3 °€+0,0003-Т) при измерении температуры выше 0 °C

±(0,1 °C + 0,00015 -|Т|)

+50 °C или 2 мВ

(наибольшее значение)

Тип T (Cu-CuNi);

Тип ТМК по

ГОСТ Р 8.585-2001

от -150 до +400 °C

±(0,4 °€+0,002-|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C;

±(0,4 °C+0,0001-T) при измерении температуры выше 0 °C

±(0,07 °C + 0,0004 -|Т|)

при измерении температуры в диапазоне от -150 °C до 0 °C;

±(0,07 °C + 0,0001 •Т) при измерении температуры выше 0 °С

+50 °C или 2 мВ

(наибольшее значение)

Тип R (PtRh-Pt);

Тип ТПП по

ГОСТ Р 8.585-2001

от +50 до +1600 °C

± (1,45 °C+0,0012JT- 400 °C|) при измерении температуры в диапазоне от +50 °C до +400 °C;

± (1,45 °C+0,0001-(T- 400 °C)) при измерении температуры в диапазоне выше +400 °C до +1600 °C

±(0,3 °C + 0,0001 -|Т - 400 °C|)

+150 °C

Типы первичных преобразователей

Максимальный настраиваемый диапазон измерений

Пределы допускаемой основной абсолютной погрешности ¹⁾

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий, на каждые 10 °С ²⁾

Минимальный настраиваемый диапазон измерений

тип S (PtRh-Pt);

Тип ТПП по

ГОСТ Р 8.585-2001

от +50 до +1600 °C

±(1,45 °C+0,0012JT- 400 °C|) при измерении температуры в диапазоне от +50 °C до +400 °C;

±(1,45 °C+0,0001- (Т- 400 °C)) при измерении температуры в диапазоне выше +400 °C до +1600 °C

±(0,3 °C + 0,00015 •IT - 400 °C|)

+150 °C

Тип B (PtRh-PtRh);

Тип ТПР по

ГОСТ Р 8.585-2001

от +450 до +1820 °C

±(1,7 °C+0,002JT-1000 °C|) при измерении температуры в диапазоне от +450 °C до +1000 °C;

±1,7 °C при измерении температуры выше +1000 °C

±(0,4 °C + 0,0002 •(Т- 1000 °C)) при измерении температуры в диапазоне от +450 °C до +1000 °C;

±(0,4 °C + 0,00005-(Т-1000 °C)) при измерении температуры выше +1000 °С

+200 °C

Тип К (NiCr-NiAl);

Тип ТХА по

ГОСТ Р 8.585-2001

от -150

до +1300 °C

±(0,4 °C+0,002^|T|) при измерении температуры в диапазоне от -150 °C до 0 °C;

±(0,4 °C+0,0004^T) при измерении температуры в диапазоне выше 0 °C до +1300 °C

±(0,1 °C + 0,0002 •|Т|)

+50 °C или 2 мВ

(наибольшее значение)

Типы первичных преобразователей

Максимальный настраиваемый диапазон измерений

Пределы допускаемой основной абсолютной погрешности ¹⁾

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий, на каждые 10 °С ²⁾

Минимальный настраиваемый диапазон измерений

Тип N (NiCrSi-NiSi);

Тип ТНН по ГОСТ Р 8.585-2001

от -150 до +1300 °C

±(0,5 °C+0,002-|T|) при измерении температуры в диапазоне от -150 °C до 0 °C;

±(0,5 °C+0,0003^T) при измерении температуры выше 0 °C

±(0,1 °C + 0,0005 -|Т|)

при измерении температуры в диапазоне от -150 °C до 0 °C;

±(0,1 °C + 0,0002 •Т) при измерении температуры выше 0 °С

50 °C или 2 мВ (наибольшее значение)

Компенсация холодного спая (КХС)

±0,8 °C

±0,1 °C

-

Измерение выходного сигнала термодатчиков с зависимостью напряжения от температуры

Термодатчик с зависимостью напряжения от температуры

от -500 до +1800 мВ

±(10 мкВ+ 0,0003^U³⁾|) при U<+1160 мВ;

±(15 мкВ+ 0,0007-|U|) выше +1160 мВ

±(2 мкВ + 0,0002 •|U|) при U < +1160 мВ;

±(100 мкВ + 0,0008 •|U|) выше +1160 мВ

4 мВ

П

реобразование выходного сигнала первичного преобразователя

Аналоговый выход

от 4 до 20 мА; от 20 до 4 мА

±(0,0003^ (Imax³⁾ - Imin)) мА

± (0,0003 • (Imax - Imin)) мА

-

Типы первичных преобразователей

Максимальный настраиваемый диапазон измерений

Пределы допускаемой основной абсолютной погрешности ¹⁾

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий, на каждые 10 °С ²⁾

Минимальный настраиваемый диапазон измерений

Измерение выходного сигнала термоэлектрических преобразователей

Тип J (Fe-CuNi);

Тип ТЖК по

ГОСТ Р 8.585-2001

от -210

до +1200 °C

±(0,45 °С+0,003^Т²⁾|) при измерении температуры до 0 °C включительно;

±(0,45 °С+0,00045^Т) при измерении температуры выше 0 °C

±0,2 °C

+50 °C

Тип К (NiCr-NiAl);

Тип ТХА по

ГОСТ Р 8.585-2001

от -270

до +1300°C

±(0,6 °С+0,003^|Т|) при измерении температуры до 0 °C включительно;

±(0,6 °С+0,0006^Т) при измерении температуры выше 0 °C

±0,2 °C

+50 °C

Тип B (PtRh-PtRh);

Тип ТПР по

ГОСТ Р 8.585-2001

от 0

до +1820 °C

±(2,5 °С+0,003^Т-1000 °C|) при измерении температуры до +1000 °C включительно;

±2,5 °C при измерении температуры выше +1000 °C

±0,2 °C

+200 °C

Тип N (NiCrSi-NiSi);

Тип ТНН по

ГОСТ Р 8.585-2001

от -270 до +1300 °C

±(0,75 °C+0,003 -|Т|) при измерении температуры до 0 °C включительно; ±(0,75 ^+0,00045-^) при измерении температуры выше 0 °C

±0,2 °C

+50 °C

Тип R (PtRh-Pt);

Тип ТПП по

ГОСТ Р 8.585-2001

от -50 до +1768 °C

±(2,2 ^+0,0018-^1) при измерении температуры до +400 °C включительно;

±(2,2 ^+0,00015^) при измерении температуры выше +400 °C

±0,2 °C

+150 °C

Типы первичных преобразователей

Максимальный настраиваемый диапазон измерений

Пределы допускаемой основной абсолютной погрешности ¹⁾

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий, на каждые 10 °С ²⁾

Минимальный настраиваемый диапазон измерений

Тип T (Cu-CuNi);

Тип ТМК по

ГОСТ Р 8.585-2001

от -270

до +400 °C

±(0,6 °С+0,003^Т|) при измерении температуры до 0 °C включительно; ±(0,6 °С+0,00015^Т) при измерении температуры выше 0 °C

±0,2 °C

+50 °C

Тип E (NiCr-CuNi);

Тип ТХКн по

ГОСТ Р 8.585-2001

от -270

до +1000 °C

±(0,45 °C+0,003 -|Т|) при измерении температуры до 0 °C включительно; ±(0,45 °С+0,00045^Т) при измерении температуры выше 0 °C

±0,2 °C

+50 °C

С³⁾ (WRe-WRe)

от 0 до +2315 °C (от 0 до 37,07 мВ)

±2,2 °C при измерении температуры до +1000 °C включительно;

±(2,2 °С+0,00175^(Т-1000°С)) при измерении температуры выше +1000 °C

±0,2 °C

+150 °C

А (WRe-WRe);

Тип ТВР по

ГОСТ Р 8.585-2001

от 0 до +2500 °C

±2,4 °C при измерении температуры до +1000 °C включительно;

±(2,4 °С+0,00175^(Т-1000°С)) при измерении температуры выше +1000 °C

±0,2 °C

+150 °C

Тип ТХК по

ГОСТ Р 8.585-2001

от -200 до +800 °C

±(0,45 °C+0,0015 -|Т|) при измерении температуры до 0 °C включительно; ±(0,45 °C+0,00045-r) при измерении температуры выше 0 °C

±0,2 °C

+50 °C

Компенсация холодного спая (КХС)

±1,5 °C

±2 °C

-

П

реобразование выходного сигнала первичного преобразователя

Аналоговый выход

от 4 до 20 мА

±(0,00045^ (Imax²⁾ - Imin)) мА

±(0,0006^ (Imax - Imin)) мА

-

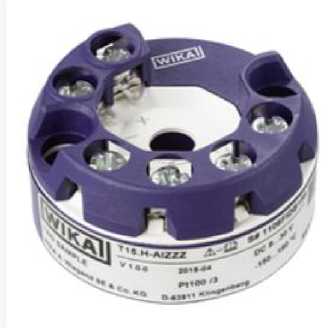

Наименование характеристики

Значение для модификации

T32.1S

T32.3S

T16.H

T16.R

Количество измерительных каналов

1 - для 2-х; 3-х; ^z

2¹⁾ - для 2-х г

-х проводных схем, роводной схемы

1

Аналоговый выход, мА

от 4 до 20; от 20 до 4

от 4 до 20

Сопротивление нагрузки, Ом: без HART^® с HART®

Ra<(Ub ²⁾ - 10,5)/0,023,

Ra<(Ub - 11,5)/0,023,

Ra<(Ub - 10)/0,0215,

Напряжение питания постоянного тока, В

от 10,5 до 30³⁾; от 10,5 до 40³⁾; от 10,5 до 42⁴⁾

от 10 до 35

Максимальное сопротивление нагрузки, кОм

5

1,163

Нормальные условия эксплуатации: Температура окружающего воздуха, °С

от +20 до +26

Рабочие условия эксплуатации: Температура окружающего воздуха, °С

Относительная влажность окружающего воздуха, %

от -40 до +85; от -50 до +85⁵⁾; от -60 до +85⁵⁾

от 5 до 95

от -40 до +85

от 5 до 95

от -40 до +85; от -50 до +105⁵⁾

от 5 до 95

от -40 до +85

от 5 до 95

Наименование характеристики

Значение для модификации

T32.1S

T32.3S

T16.H

T16.R

Габаритные размеры, мм, не более:

- диаметр

49,5

-

44

-

- высота

28,5

113,6

24,5

113,6

- длина

-

99

-

99

- ширина

-

17,5

-

17,5

Масса, кг, не более

0,07

0,2

0,05

0,2

Степень пылевлагозащиты (соединительные клеммы)

IP00

IP20

IP00

IP20

0Ех1аПСТ4/Т5/Т6;

1Ех!ЬПСТ4/Т5/Т6'

0ExiaIICT4/T5/T6;

1ExibIICT4/T5/T6;

2Ех1сПСТ4/Т5/Т6;

Маркировка взрывозащиты

2ExicIICT4/T5/T6; ExnAIIT4/T5/T6; DIP

A20 TA 120 °C; DIP A21 TA 120 °C

ЕхпА11Т4/Т5/Т6;

2Ехе11Т4/Т5/Т6;

DIP A20

Та 135 ^оС;

DIP A21

Та 135 ^оС

Средняя наработка на отказ, ч, не менее

100 000

Средний срок службы, лет, не менее

20
