Номер по Госреестру СИ: 72192-18
72192-18 Калибраторы давления
(CPH6000, CPH6200-S1, CPH6200-S2, CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650)
Назначение средства измерений:
Калибраторы давления CPH6000, СРН6200^1, CPH6200-S2, СРН62Ю^1, CPH62I0-S2, СРН6300^1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650 (далее по тексту - калибраторы) предназначены для создания и измерений абсолютного, избыточного давления, в том числе вакуумметрического, разности давлений, а также для генерирования и измерений силы постоянного тока, измерений напряжения постоянного тока.
Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го или 3го разряда по ГОСТ Р 8.187-76, ГОСТ Р 8.802-2012 и ГОСТ Р 8.840-2013.
Внешний вид.
Калибраторы давления
Рисунок № 1
Внешний вид.
Калибраторы давления
Рисунок № 2
Внешний вид.
Калибраторы давления
Рисунок № 3
Внешний вид.
Калибраторы давления
Рисунок № 4
Внешний вид.
Калибраторы давления
Рисунок № 5
Внешний вид.
Калибраторы давления
Рисунок № 6

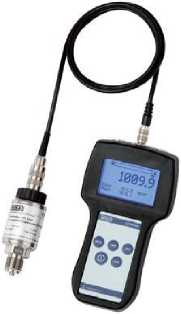

Внешний вид.
Калибраторы давления
Рисунок № 7

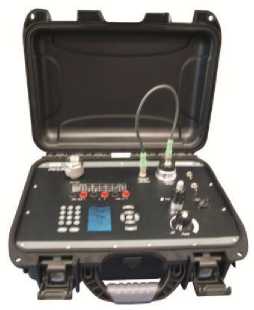

Внешний вид.
Калибраторы давления
Рисунок № 8
Программное обеспечение
Калибраторы имеют программное обеспечение (далее ПО). В зависимости от модификации калибратора ПО обеспечивает:
-
- сбор и обработку измерительной информации;
-
- обеспечение интерфейса пользователя;
-
- отображение на дисплее значения задаваемого и измеренного давления, а также процесса изменения давления;
-
- выбор режима работы, включая выбор диапазона измерений, единицы измерений, скорости измерений и передачи данных, разрядность отображения результатов измерений;
-
- автоматическое определение диапазона измерений подключаемого внешнего измерительного преобразователя давления;
-
- корректировку нижнего и верхнего предела измерений;
-
- передачу данных по интерфейсу связи;
-
- представление результатов измерений в виде графиков, таблиц и протоколов;
-
- управление встроенным насосом;
-
- сохранение в памяти максимальных и минимальных измеренных значений;
-
- создание программы испытаний СИ давления, с помощью установки шагов изменения давления и их значения;
- проверку измерительных преобразователей давления и автоматический расчет их погрешности;
- проверку переключателей давления с фиксацией значений давления, при котором произошло срабатывание переключателя.
Хранение информации осуществляется в энергонезависимой памяти калибраторов.
Идентификационные данные ПО приведены в таблицах 2 - 4.
Таблица 2 - Идентификационные данные встроенного ПО калибраторов модификаций СРН6000,
CPH6200-S1, CPH6200-S2, СРН6210-Б1, CPH62I0-S2, СРНбЗОО-Sl, CPH6300-S2
Идентификационные |
CPH6000 |
СРН6200-Б1, |
СРН6210-Б1, |
СРН6300-Б1, |
данные (признаки) |
CPH6200-S2 |
CPH62I0-S2 |
CPH6300-S2 | |
Идентификационное наименование ПО |
Не используется |
Не используется |
Не используется |
Не используется |
Номер версии (идентификационный номер) ПО |
Не ниже 2.1 |
Не ниже 7.2 |
Не ниже 7.2 |
Не ниже 1.1 |
Цифровой идентификатор ПО |
Не используется |
0x429FFFFF |
0x429FFFFF |
0x441FFFFF |
Таблица 3 - Идентификационные данные встроенного ПО калибраторов модификаций CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650
Идентификационные данные (признаки) |
CPH6400 |
CPH65I0-S1, CPH65I0-S2 |
CPH7000 |
CPH7650 |
Идентиф икационное наименование ПО |
Не используется |
Не используется |
Не используется |
Не используется |
Номер версии (идентификационный номер) ПО |
Не ниже 3.06 |
Не ниже 1.0 |
Не ниже 1.1 |
Не ниже 1.1 |
Цифровой идентификатор ПО |
Не используется |
DC76 |
Не используется |
Не используется |
Идентификационные данные ПО можно увидеть на дисплее при включении и в меню настроек. Уровень защиты встроенного программного обеспечения «средний» по Р 50.2.0772014.
Таблица 4 - Идентификационные данные внешнего ПО
Идентификационные данные (признаки) |
CPH6000, СРН6200-Б1, CPH6200-S2, СРН6210-81, CPH62I0-S2, СРН6300-81, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650 | |
Идентификационное наименование ПО |
WIKA-Cal |
GSoft |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.76 |
Не ниже 3.2 |
Цифровой идентификатор ПО |
Не используется |
Не используется |
Идентификационные данные ПО можно увидеть на дисплее интерфейса пользователя.
Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления CPH6000, CPH6200-S1, CPH6200-S2, CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650
ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па»
ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^104 Па»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 30 А»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 202-002-2018 «Калибраторы давления CPH6000, CPH6200-S1,
CPH6200-S2, СРН6210-81, CPH62I0-S2, СРН6300-81, CPH6300-S2, CPH6400, CPH65I0-S1,
CPH65I0-S2, CPH7000, CPH7650 фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.01.2018 г.
Основные средства поверки:
Рабочие эталоны класса точности 0,005 по ГОСТ Р 8.802-2012 - грузопоршневые манометры СРВ 5000-ХР, СРВ 5000-ХН, СРВ 5000^V (Регистрационный № 33079-08).
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - грузопоршневые манометры СРВ 5000-Р, СРВ 5000-Н, СРВ 5000-НР (Регистрационный № 33079-08).
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).
Калибраторы давления CPG8000, CPG2500, CPG1000 (Регистрационный № 54615-13).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Задатчик разрежения Метран-505 Воздух (Регистрационный № 42701-09).
Калибратор многофункционалный 3010, Transmille, Англия (Регистрационный № 34284-07)
Мультиметр 3458А (Регистрационный № 25900-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска каучукового клейма.
Изготовитель
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия.
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg - Germany
Тел.: +49 (9372) 132-0; факс: +49 (9372) 132-406
Web-сайт: www.wika.de, E-mail: info@wika.de
Заявитель
Акционерное общество «ВИКА МЕРА» (АО «ВИКА МЕРА ») ИНН 7729346754
Юридический адрес: 142770, город Москва, поселение Сосенское, деревня Николо-Хованское, владение 1011А, строение 1, эт/офис 2/2.09
Фактический адрес: 108814, город Москва, поселение Сосенское, деревня Николо-Хованское, владение 1011 А, строение 1
Телефон: +7 (495) 648-01-80
Web-сайт: www.wika.ru, E-mail: info@wika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru, E-mail: ofTice@vniims.ru
Принцип действия калибраторов основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь встроенного или внешнего преобразователя давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора. Внутренняя процессорная система вторичного показывающего прибора осуществляет обработку полученного результата измерений и индикацию его на жидкокристаллическом дисплее. Также на дисплее могут отображаться максимальное и минимальное значения измеряемого давления, а также другая информация.
Диапазон измерений подключаемого внешнего измерительного преобразователя давления распознается калибратором автоматически.
Режим работы калибраторов устанавливается с помощью встроенной клавиатуры, кроме калибратора CPH7000, управление которым осуществляется при помощи встроенного сенсорного дисплея.
В калибраторах реализованы различные функции, такие как режим удержания последнего измеренного значения давления, автоматическая регистрация измеренных значений, расчёт и отображение погрешности тестируемого средства измерений давления в режиме реального времени и другие.
Калибраторы состоят из внешнего или встроенного измерительного преобразователя давления (далее по тексту - преобразователь), вторичного показывающего прибора, созданного на базе микропроцессорной техники, с жидкокристаллическим дисплеем, внешнего ручного или встроенного автоматического гидравлического или пневматического насоса, аккумуляторной батареи, блока питания-зарядного устройства.
Калибраторы могут подключаться к персональному компьютеру через интерфейсы RS232 и/или USB для работы с внешним программным обеспечением.
Описание модификаций калибраторов представлено в таблице 1.
Таблица 1 - Описание модификаций калибраторов
Модификация калибратора |
Количество разъемов для подключения преобразователей, шт. |
Подключаемые преобразователи давления |
Модель подключаемых преобразователей давления |
Примечание |
CPH6000 |
1 |
Внешние |
CPТ6000 |
Имеет каналы для электропитания тестируемых средств измерений давления (преобразователей давления) и измерений их электрических выходных сигналов, а также для проверки переключателей давления. |
Модификация калибратора |
Количество разъемов для подключения преобразователей, шт. |
Подключаемые преобразователи давления |
Модель подключаемых преобразователей давления |
Примечание |
CPH6200-S1 |
1 |
Внешние |
CPT6200 |
- |
CPH6200-S2 |
2 | |||
CPH62I0-S1 |
1 |
Внешние |
CPT62I0 |
- |
CPH62I0-S2 |
2 | |||
CPH6300-S1 |
1 |
Внешние |
CPT6200 |
Корпус выполнен с повышенной устойчивостью к механическим воздействиям |
CPH6300-S2 |
2 | |||
CPH65I0-S1 |
1 |
Внутренние |
CPT65I0 |
Имеет канал для измерений электрических выходных сигналов тестируемых средств измерений давления (преобразователей) и для проверки переключателей давления |
CPH65I0-S2 |
2 | |||
CPH6400 |
1 |
Внешние |
CPT6400 |
Корпус выполнен с повышенной устойчивостью к механическим воздействиям |
CPH7000 |
1 |
Внешние и внутренние |
CPT7000 |
Имеет каналы для электропитания тестируемых средств измерений давления (преобразователей давления), измерения их электрических выходных сигналов, для генерирования постоянного тока, а также для проверки переключателей давления. Оснащается встроенным ручным пневматическим насосом по запросу. |
CPH7650 |
1 |
Внутренние |
CPT6000 |
Корпус выполнен в виде прочного переносного кейса с повышенной защитой от механических воздействий, пыли и влаги. Имеет каналы для электропитания тестируемых средств измерений давления (преобразователей давления) и измерений их электрических выходных сигналов, а также для проверки переключателей давления. Имеет встроенный автоматический насос. |
Структура обозначения исполнения калибратора модификации CPH6000 в виде буквенно-цифрового кода при заказе:
CPH6000-A-B-C-D-E-F-G-H-I
CPH - наименование калибратора (Calibration Pressure Hand-Held)
6000 - обозначение модификации калибратора
A - степень защиты от внешних воздействий
B - наличие в комплекте дополнительного кабеля для внешнего измерительного преобразователя давления
C - наличие в комплекте внешнего программного обеспечения
D - наличие в комплекте интерфейсного кабеля
E - наличие в комплекте ручного насоса
F - наличие в комплекте транспортного кейса
G - наличие в комплекте заводского сертификата калибровки
H - наличие в комплекте дополнительных сертификатов
Структура обозначения исполнения внешнего измерительного преобразователя давления модели CPT6000 для калибраторов модификаций CPH6000, CPH7650 в виде буквенноцифрового кода при заказе:
CPT6000-A-BC-DE-F-G-H-I
CPT - наименование преобразователя (Calibration Pressure Transmitter)
6000 - обозначение модели преобразователя
A - вид измеряемого давления и единица измерений
ВС - диапазон измерений
DE - вид присоединительной резьбы
F - исполнение в зависимости от рабочей среды
G - наличие в комплекте заводского сертификата калибровки
H - наличие в комплекте дополнительных сертификатов
I - дополнительная информация к заказу
Структура обозначения исполнения калибраторов модификаций CPH6200-S1, CPH6200-S2 в виде буквенно-цифрового кода при заказе:
СРН6200-АВ-С-0-Е^^-Н-Ы-К
СРН - наименование калибратора (Calibration Pressure Hand-Held)
6200 - обозначение модификации калибратора
АВ - исполнение с одним (-S1) или двумя (-S2) внешними измерительными преобразователями давления
С - наличие в комплекте дополнительного кабеля для внешнего измерительного преобразователя давления
D - наличие в комплекте сетевого блока питания
E - наличие в комплекте аккумулятора и зарядного устройства
F - наличие в комплекте внешнего программного обеспечения
G - наличие в комплекте интерфейсного кабеля
H - наличие в комплекте ручного насоса
I - наличие в комплекте транспортного кейса
J - наличие в комплекте дополнительных сертификатов
K - дополнительная информация к заказу
Структура обозначения исполнения внешнего измерительного преобразователя давления модели CPT6200 для калибраторов модификаций CPH6200-S1, CPH6200-S2, CPH6300-S1, CPH6300-S2 в виде буквенно-цифрового кода при заказе:
СРТ6200-А-ВС-0^^-Н-Ы
СРТ - наименование преобразователя (Calibration Pressure Transmitter)
6200 - обозначение модели преобразователя
А - вид измеряемого давления и единица измерений
ВС - диапазон измерений
D - пределы допускаемой основной приведенной погрешности
ЕF - вид присоединительной резьбы
G - исполнение в зависимости от рабочей среды
H - вид заводского сертификата калибровки
I - наличие в комплекте дополнительных сертификатов
J - дополнительная информация к заказу
Структура обозначения исполнения калибраторов модификаций CPH62I0-S1, CPH62I0-S2 в виде буквенно-цифрового кода при заказе:
СРН6210-АВ-С-О-Е^^-Н-1
СРН - наименование калибратора (Calibration Pressure Hand-Held)
62I0 - обозначение модификации калибратора
АВ - исполнение с одним (-S1) или двумя (-S2) внешними измерительными преобразователями давления
С - наличие в комплекте дополнительного кабеля для внешнего измерительного преобразователя давления
D - наличие в комплекте внешнего программного обеспечения
E - наличие в комплекте интерфейсного кабеля
F - наличие в комплекте ручного насоса
G - наличие в комплекте транспортного кейса
H - наличие в комплекте дополнительных сертификатов
I - наличие в комплекте информация к заказу
Структура обозначения исполнения внешнего измерительного преобразователя давления модели CPT62I0 для калибраторов модификаций CPH62I0-S1, CPH62I0-S2 в виде буквенноцифрового кода при заказе:
CPT62I0-A-BC-D-EF-G-H-I-J
CPT - наименование преобразователя (Calibration Pressure Transmitter)
62I0 - обозначение модели преобразователя
A - вид измеряемого давления и единица измерений
ВС - диапазон измерений
D - пределы допускаемой основной приведенной погрешности
ЕF - вид присоединительной резьбы
G - исполнение в зависимости от рабочей среды
H - вид заводского сертификата калибровки
I - наличие в комплекте дополнительных сертификатов
J - дополнительная информация к заказу
Структура обозначения исполнения калибраторов модификаций CPH6300-S1, CPH6300-S2 в виде буквенно-цифрового кода при заказе:
СРНбЗОО-ЛВ-С-D-E-F-G-H-I-J
СРН - наименование калибратора (Calibration Pressure Hand-Held)
6300 - обозначение модификации калибратора
ЛВ - исполнение с одним (-S1) или двумя (-S2) внешними измерительными преобразователями давления
С - наличие в комплекте дополнительного кабеля для внешнего измерительного преобразователя давления
D - наличие в комплекте аккумулятора и зарядного устройства
E - наличие в комплекте внешнего программного обеспечения
F - наличие в комплекте интерфейсного кабеля
G - наличие в комплекте ручного насоса
H - наличие в комплекте транспортного кейса
I - наличие в комплекте дополнительных сертификатов
J - дополнительная информация к заказу
Структура обозначения исполнения калибраторов модификации CPH6400 в виде буквенно-цифрового кода при заказе:
СРН6400-ЛВ-СО-Е-Р^-Н-Ы
СРН - наименование калибратора (Calibration Pressure Hand-Held)
6400 - обозначение модификации калибратора
ЛВ - исполнение в зависимости от наличия в комплекте датчика температуры
С - наличие в комплекте в комплекте датчика температуры
D - наличие в комплекте сертификата калибровки датчика температуры
E - наличие в комплекте крепежного устройства
F - наличие в комплекте внешнего программного обеспечения
G - наличие в комплекте интерфейсного кабеля
H - наличие в комплекте ручного насоса
I - наличие в комплекте транспортного кейса
J - наличие в комплекте дополнительных сертификатов
K - дополнительная информация к заказу
Структура обозначения исполнения внешнего измерительного преобразователя давления модели CPT6400 для калибраторов модификации CPH6400 в виде буквенно-цифрового кода при заказе:
CPT6400-A-BC-DE-F-G-H-I
CPT - наименование преобразователя (Calibration Pressure Transmitter)
6400 - обозначение модели преобразователя
A - вид измеряемого давления и единица измерений
ВС - диапазон измерений
DE - вид присоединительной резьбы
F - исполнение в зависимости от рабочей среды
G - вид заводского сертификата калибровки
H - наличие в комплекте дополнительных сертификатов
I - дополнительная информация к заказу
Структура обозначения исполнения калибраторов модификаций CPH65I0-S1, CPH65I0-S2 в виде буквенно-цифрового кода при заказе:
СРН65ГО-АВ-СОЕ-Р^-НЫ-К-Ь-М^-0
СРН - наименование калибратора (Calibration Pressure Hand-Held)
65I0 - обозначение модификации калибратора
AB - исполнение с одним (-S1) или двумя (-S2) встроенными измерительными преобразователями давления
С - вид измеряемого давления и единица измерений первого встроенного измерительного преобразователя давления
DЕ - диапазон измерений первого встроенного измерительного преобразователя давления
F - вид заводского сертификата калибровки первого встроенного измерительного преобразователя давления
G - наличие, вид измеряемого давления и единица измерений второго встроенного измерительного преобразователя давления
HI - диапазон измерений второго встроенного измерительного преобразователя давления J - вид заводского сертификата калибровки второго встроенного измерительного преобразователя давления
K - наличие в комплекте в комплекте датчика температуры
L - наличие в комплекте сертификата калибровки датчика температуры
M - наличие в комплекте сертификата калибровки каналов измерения и генерирования постоянного тока и напряжения
N - наличие в комплекте дополнительных сертификатов
O - дополнительная информация к заказу
Структура обозначения исполнения калибраторов модификации CPH7000 в виде буквенно-цифрового кода при заказе:
CP^OOO-AB-C-D-E-FGH-I-J-K-L-M-N-O-P-Q-R-S-T-U-V-W
СРН - наименование калибратора (Calibration Pressure Hand-Held)
7000 - обозначение модификации калибратора
AB - исполнение калибратора
С - наличие встроенного ручного насоса
D - единица измерений
Е - вид измеряемого давления
FGH - диапазон измерений
I - пределы допускаемой основной приведенной погрешности
J - вид заводского сертификата калибровки
K - наличие встроенного измерительного преобразователя атмосферного давления
L - вид заводского сертификата калибровки встроенного измерительного преобразователя атмосферного давления
M - наличие в комплекте датчиков влажности и температуры окружающего воздуха
N - наличие в комплекте сертификатов калибровки датчиков влажности и температуры окружающего воздуха
O - наличие в комплекте датчика температуры
P - наличие в комплекте сертификата калибровки датчика температуры
Q - наличие в комплекте сертификата калибровки каналов измерения и генерирования постоянного тока и напряжения
R - интерфейс связи
S - наличие комплекта переходников
T - наличие в комплекте плечевого ремня и/или поясной сумки
U - наличие в комплекте транспортного кейса
V - наличие в комплекте дополнительных сертификатов W - дополнительная информация к заказу
Структура обозначения исполнения внешнего измерительного преобразователя давления модели CPT7000 для калибраторов модификации CPH7000 в виде буквенно-цифрового кода при заказе:
CPT7000-AB-C-D-EFG-HI-J-K-L-M-N-O-P-Q
CPT - наименование преобразователя (Calibration Pressure Transmitter) 7000 - обозначение модели преобразователя
AB - исполнение преобразователя С - единица измерений D - вид измеряемого давления EFG - диапазон измерений HI - вид присоединительной резьбы G - допустимая температура рабочей среды K - материал частей, контактирующих с рабочей средой L - исполнение в зависимости от рабочей среды
M - пределы допускаемой основной приведенной погрешности
N - вид заводского сертификата калибровки
O - наличие в комплекте дополнительного кабеля для подключения к калибратору
P - наличие в комплекте дополнительных сертификатов
Q - дополнительная информация к заказу
Структура обозначения исполнения калибраторов модификации CPH7650 в виде буквенно-цифрового кода при заказе:
CPН7650-A-BC-DEF-G-H-I-J-K-L-M
СРН - наименование калибратора (Calibration Pressure Hand-Held) 7650 - обозначение модификации калибратора
A - наличие встроенного измерительного преобразователя давления
ВС - единица измерений и вид измеряемого давления
DЕF - диапазон измерений
G - вид заводского сертификата калибровки
H - наличие в комплекте сертификата калибровки каналов измерения постоянного тока и напряжения
I - наличие в комплекте переходника
J - наличие в комплекте внешнего программного обеспечения
K - наличие в комплекте интерфейсного кабеля
L - наличие в комплекте дополнительных сертификатов
M - дополнительная информация к заказу
Внешний вид калибраторов давления CPH6000, СРН6200^1, CPH6200-S2, СРН6210-81, CPH62I0-S2, СРНбЗОО-Sl, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650 показан на рисунках 1 - 8.
Рисунок 1 - Общий
вид калибратора
CPH6000
Рисунок 2 - Общий вид калибраторов CPH6200-S1,
CPH6200-S2
Рисунок 3 - Общий вид калибраторов CPH62I0-S1, CPH62I0-S2
Рисунок 4 - Общий вид калибраторов CPH6300-S1,
CPH6300-S2
Рисунок 5 - Общий
вид калибратора
CPH6400
Рисунок 6 - Общий вид калибраторов CPH65I0-S1,
CPH65I0-S2
Рисунок 7 - Общий вид калибратора CPH7000
Рисунок 8 - Общий
вид калибратора
CPH7650
Пломбирование не предусмотрено.
Основные метрологические и технические характеристики калибраторов приведены в таблицах 5 - 8.
Таблица 5 - модификаций СРН6000,
CPH6200-S1, CPH6200-S2, CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2
Наименование характеристики |
Значение характеристики | |||
СРН6000 |
СРН6200^1, CPH6200-S2 |
СРН6210^1, CPH62I0-S2 |
СРН6300^1, CPH6300-S2 | |
Диапазоны измерений (ДИ), МПа (1) (2) | ||||
Избыточного давления
|
от 0 до 0,025 от 0 до 250 |
от 0 до 0,0025 от 0 до 100 |
от 0 до 0,01 от 0 до 100 |
от 0 до 0,0025 от 0 до 100 |
Вакуумметрического давления
|
от -0,025 до 0 от -0,1 до 0 |
от -0,025 до 0 от -0,1 до 0 |
от -0,025 до 0 от -0,1 до 0 |
от -0,025 до 0 от -0,1 до 0 |
Избыточного давления-разрежения
|
от -0,025 до +0,025 от -0,1 до +3,9 |
от -0,002 до +0,0025 от -0,1 до +3,9 |
от -0,01 до +0,01 от -0,1 до +3,9 |
от -0,002 до +0,0025 от -0,1 до +3,9 |
Абсолютного давления
|
от 0 до 0,025 от 0 до 2,5 |
от 0 до 0,025 от 0 до 2,5 |
от 0 до 0,025 от 0 до 2,5 |
от 0 до 0,025 от 0 до 2,5 |
Разности давлений (3)
|
- |
от 0 до 0,0025 от 0 до 100 |
от 0 до 0,01 от 0 до 100 |
от 0 до 0,0025 от 0 до 100 |
Класс точности при измерении избыточного давления, вакуумметрического давления и избыточного давления-разрежения |
0,025; 0,1 (5) |
0,2; 0,1 (6) | ||
Пределы допускаемой основной погрешности при измерении избыточного давления, вакуумметричес-кого давления и избыточ-ного давления-разрежения, МПа |
± 0,025 % ДИ(5); ± 0,1 % ДИ (5) |
± 0,2 % ДИ(;6) ± 0,1 % ДИ (6) | ||
Класс точности при измере (4) нии разности давлений |
0,141 | |||
Пределы допускаемой основной погрешности при измерении абсолютного давления, МПа |
± 0,025 % |
± 0,2 % ДИ(;6) ± 0,1 % ДИ (6) | ||
Вариация, МПа |
0,005 %; 0,02% ДИ (5) |
0,04 % ДИ; 0,02 % ДИ (7) | ||
Диапазоны измерений силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
- |
- |
- |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА |
±5 |
- |
- |
- |
Наименование характеристики |
Значение характеристики | |||
СРН6000 |
CPH6200-S1, CPH6200-S2 |
CPH62I0-S1, CPH62I0-S2 |
CPH6300-S1, CPH6300-S2 | |
Диапазоны измерений |
от 0 до 1; | |||
напряжения постоянного |
от 0 до 2; | |||
тока, В |
от 0 до 5; от 0 до 10 | |||
Пределы допускаемой абсолютной погрешности |
±1 | |||
измерений напряжения постоянного тока, мВ | ||||
Масса, кг, не более - показывающего прибора |
0,85 |
0,16 |
0,16 |
0,25 |
- внешнего |
0,23 |
0,22 |
0,22 |
0,22 |
преобразователя давления | ||||
Габаритные размеры, мм, не более Показывающего прибора: - длинахширинахвысота Внешнего |
208х128х78 |
142х71х36 |
142x71x36 |
163x86x42 |
преобразователя давления: - длинахдиаметр |
126x40 |
89x27 |
89x27 |
89x27 |
Срок службы, не менее, |
10 | |||
лет | ||||
Средняя наработка на | ||||
отказ, ч |
90 000 | |||
Условия эксплуатации: - температура о окружающего воздуха, С | ||||
- для показывающего | ||||
прибора - для внешнего преоб- |
от 0 до +50 |
от 0 до +50 |
от -10 до +50 |
от -25 до +50 |
разователя давления |
от -20 до +80 |
от -20 до +80 |
от -20 до +50 |
от -20 до +80 |
- относительная | ||||
влажность, % не более - атмосферное давление, |
95 |
95 |
95 |
95 |
кПа |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 оС), % /10 оС |
±0,01 |
±0,2 |
±0,2 |
±0,2 |
Маркировка взрывозащиты |
- |
- |
1ExibIICT4 X |
- |
Наименование характеристики |
Значение характеристики | |||
СРН6000 |
СРН6200-81, CPH6200-S2 |
СРН62Ю-81, CPH62I0-S2 |
СРН6300-81, CPH6300-S2 | |
Примечания
|
Таблица 6 - модификаций СРН6400,
CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650
Наименование характеристики |
Значение характеристики | |||
СРН6400 |
CPH65I0-S1; CPH65I0-S2 |
CPH7000 |
CPH7650 | |
Диапазоны измерений (ДИ), МПа (1) (2) | ||||
Избыточного давления
|
от 0 до 0,025 от 0 до 250 |
от 0 до 0,1 от 0 до 70 |
от 0 до 0,025 от 0 до 250 |
от 0 до 1 от 0 до 2 |
Вакуумметрического давления
|
от -0,025 до 0 от -0,1 до 0 |
от -0,0025 до 0 от -0,1 до 0 |
от -0,025 до 0 от -0,1 до 0 |
- |
Избыточного давления-разрежения
|
от -0,1 до +0,06 от -0,1 до +3,9 |
от -0,0025 до +0,0025 от -0,1 до +0,2 |
от -0,025 до +0,025 от -0,1 до +4 |
от -0,1 до +0,9 от -0,1 до +2 |
Абсолютного давления
|
от 0 до 0,025 от 0 до 2,5 |
от 0 до 0,1 от 0 до 2 |
от 0 до 0,025 от 0 до 4 |
от 0 до 1 от 0 до 2 |
Атмосферного давления |
- |
- |
от 0,085 до 0,11 |
- |
Класс точности при измерении избыточного давления, вакуумметрического давления и избыточного давления-разрежения |
0,025; 0,1 (3) |
Приведены в таблице 7 |
Приведены в таблице 8 |
0,025 |
Пределы допускаемой основной погрешности при измерении избыточного давления, вакуумметрического давления и избыточного давления-разрежения, МПа |
± 0,025 % ДИ; ± 0,1 % ДИ (3) |
Приведены в таблице 7 |
Приведены в таблице 8 |
± 0,025 % ДИ |
Наименование характеристики |
Значение характеристики | |||
СРН6400 |
CPH65I0-S1; CPH65I0-S2 |
CPH7000 |
CPH7650 | |
Пределы допускаемой |
± 0,025 % ДИ |
Приведены в |
Приведены в |
± 0,025% ДИ |
основной погрешности при измерении абсолютного давления, МПа |
таблице 7 |
таблице 8 | ||
Вариация, МПа |
0,005 % ДИ) 0,02 % ДИ (3) |
Приведены в |
Приведены в |
0,005% ДИ |
таблице 7 |
таблице 8 | |||
Диапазон измерений силы постоянного тока, мА |
- |
от 0 до 24 |
от 0 до 30 |
от 0 до 24 |
Пределы допускаемой погрешности измерений |
±(0,015 % ИВ(4) + |
±(0,01 % ИВ(4) |
±(0,015 % ИВ(4) | |
силы постоянного тока, мкА |
2мкА) |
+ 1 мкА) |
+ 2 мкА) | |
Диапазон генерирования силы постоянного тока, мА |
- |
- |
от 0 до 30 |
от 0 до 24 |
Пределы допускаемой погрешности |
±(0,01 % ИВ(4) |
±(0,015 % ИВ(4) + | ||
генерирования силы постоянного тока, мкА |
+ 2 мкА) |
2 мкА) | ||
Диапазон измерений | ||||
напряжения постоянного тока, В |
от 0 до 30 |
от 0 до 30 | ||
Пределы допускаемой погрешности измерений |
±(0,01 % ИВ(5) |
±(0,015 % ИВ(5) | ||
напряжения постоянного тока, мВ |
+ 1 мВ) |
+ 2 мВ) | ||
Масса, кг, не более - показывающего прибора |
0,48 |
0,57 |
2,5 |
7 |
- внешнего | ||||
преобразователя | ||||
давления |
0,22 |
- |
0,23 |
- |
Габаритные размеры, мм, не более | ||||
Показывающего прибора: - длинахширинахвысота Внешнего |
194х106х82 |
192х99х50 |
384х107х105 |
390х308х172 |
измерительного преобразователя | ||||
давления: -длинахдиаметр |
106x40 |
95х36 | ||
Срок службы, не менее, |
10 | |||
лет | ||||
Средняя наработка на | ||||
отказ, ч |
90000 |
Наименование характеристики |
Значение характеристики | |||
СРН6400 |
CPH65I0-S1; CPH65I0-S2 |
CPH7000 |
CPH7650 | |
Условия эксплуатации:
о окружающего воздуха, С
кПа |
от 0 до +50 от -20 до +80 95 от 84,0 до 106,7 |
от -10 до +45 95 от 84,0 до 106,7 |
от -20 до +50 от -20 до +60 95 от 84,0 до 106,7 |
от -10 до +50 95 от 84,0 до 106,7 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до + 25оС(6)), %/10оС |
±0,01 |
±0,02 |
±0,1 |
±0,02 |
Маркировка взрывозащиты |
- |
1 Exia IIB T3 X |
- |
- |
Примечания
|
Таблица 7 - Классы точности, пределы допускаемой основной погрешности и вариация модификаций CPH65I0-S1, CPH65I0-S2
Вид давления |
Нижние пределы измерений, МПа |
Верхние пределы измерений, МПа |
Класс точности |
Пределы допускаемой основной погрешности, МПа |
Вариация, МПа |
Избыточное |
0 |
от 0,1 до 35 не вкл. |
0,025 |
±0,025 % ДИ |
0,005 % ДИ |
от 35 до 70 вкл. |
0,035 |
±0,035 % ДИ |
0,007 % ДИ | ||
Вакуум-метрическое |
0 |
-0,1 |
0,025 |
±0,025 % ДИ |
0,005 % ДИ |
от -0,1 не вкл. до -0,035 вкл. |
0,035 |
± 0,035 % ДИ |
0,007 % ДИ | ||
от -0,035 не вкл. до -0,007 вкл. |
0,05 |
± 0,05 % ДИ |
0,01 % ДИ | ||
от -0,007 не вкл. до -0,0025 вкл. |
0,1 |
± 0,1 % ДИ |
0,02 % ДИ | ||
Избыточное давление-разрежение |
-0,1 |
от +0,1 до +0,2 |
0,025 |
± 0,025 % ДИ |
0,005 % ДИ |
от -0,1 не вкл. до -0,035 вкл. |
от +0,035 до +0,1 не вкл. |
0,035 |
± 0,035 % ДИ |
0,007 % ДИ |
Вид давления |
Нижние пределы измерений, МПа |
Верхние пределы измерений, МПа |
Класс точности |
Пределы допускаемой основной погрешности, МПа |
Вариация, МПа |
от -0,035 не вкл. до -0,007 вкл. |
от +0,007 до +0,035 не вкл. |
0,05 |
± 0,05 % ДИ |
0,01 % ДИ | |
от -0,007 не вкл. до -0,0025 вкл. |
от +0,0025 до +0,007 не вкл. |
0,1 |
± 0,1 % ДИ |
0,02 % ДИ | |
Абсолютное |
0 |
от 0,1 до 2 |
- |
± 0,025 % ДИ |
0,005 % ДИ |
Таблица 8 - Классы точности, пределы допускаемой основной погрешности и вариация модификации . CPH7000
Вид давления |
Нижние пределы измерений, МПа |
Верхние пределы измерений, МПа |
Класс точности |
Пределы допускаемой основной погрешности, МПа |
Вариация, МПа |
Избыточное |
0 |
от 0,06 до 100 вкл. |
0,025 |
± 0,025 % ДИ |
0,005 % ДИ |
от 0,04 до 0,06 не вкл. |
0,075 |
± 0,075 % ДИ |
0,015 % ДИ | ||
от 0,025 до 0,04 не вкл. |
0,1 |
± 0,1 % ДИ |
0,02% ДИ | ||
св. 100 до 250 вкл. |
0,15 |
± 0,15 % ДИ |
0,03 % ДИ | ||
Вакуум-метрическое |
0 |
от -0,1 до -0,06 вкл. |
0,025 |
± 0,025 % ДИ |
0,005 % ДИ |
от -0,06 не вкл. до -0,04 |
0,075 |
± 0,075 % ДИ |
0,015 % ДИ | ||
от -0,04 не вкл. до -0,025 вкл. |
0,1 |
± 0,1 % ДИ |
0,02 % ДИ | ||
Избыточное давление-разрежение |
от -0,1 до -0,025 вкл. |
от +0,025 до +4 вкл. |
0,025 |
± 0,025 % ДИ |
0,005 % ДИ |
Абсолютное |
0 |
от 0,06 до 4 вкл. |
- |
± 0,025 % ДИ |
0,005 % ДИ |
от 0,04 до 0,06 не вкл. |
- |
± 0,075 % ДИ |
0,015 % ДИ | ||
от 0,025 до 0,04 не вкл. |
- |
± 0,1 % ДИ |
0,02 % ДИ | ||
Атмосферное |
0,085 |
0,11 |
- |
± 0,4 % ДИ |
0,08 % ДИ |
