Номер по Госреестру СИ: 74179-19
74179-19 Преобразователи давления измерительные
(серий IPT-20, IPT-21, СPT-20, СPT-21)
Назначение средства измерений:
Преобразователи давления измерительные серий IPT-20, IPT-21, СРТ-20, СРТ-21 (далее - преобразователи) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического), абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред и пара, а также для измерений расхода указанных сред методом переменного перепада давления, а также других величин, функционально связанных с давлением (уровня жидкости, уровня границы раздела фаз, плотности, объёма), и преобразования в унифицированный электрический выходной сигнал постоянного тока, напряжения постоянного тока и/или в сигнал для передачи по протоколам HART, PROFIBUS, FOUNDATION Fieldbus, Bluetooth.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
серий IPT-20, IPT-21, СPT-20, СPT-21
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "ВИКА МЕРА" | Юридические лица | 58 | 60 | 1,03 |
| Юр. Лицо | Юридические лица | 14 | 14 | 1,00 |
| АО "ТАНЕКО" | Юридические лица | 8 | 8 | 1,00 |
| ООО "Газпром переработка Благовещенск". | Юридические лица | 7 | 7 | 1,00 |
| юридическое лицо | Юридические лица | 3 | 3 | 1,00 |
| АО "ТАИФ-НК" | Юридические лица | 2 | 2 | 1,00 |
| АО "АРКТИКГАЗ" | Юридические лица | 2 | 2 | 1,00 |
| ООО «Газпромнефть-Заполярье» | Юридические лица | 2 | 2 | 1,00 |
| АО «ВИКА МЕРА» | Юридические лица | 2 | 2 | 1,00 |
| Филиал ООО "ВО "Технопромэкспорт" ТЭС "Ударная" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Газпром переработка Благовещенск" | Юридические лица | 1 | 1 | 1,00 |
| АО ВИКА МЕРА | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| ec08ffc7-b551-5c60-98a0-8f4e3f6235aa | 74179-19 | 2024-01-23 | — | актуальная |
| 5246db26-4547-40fb-bbbe-bd3a97bfd84b | 74179-19 | 2020-05-07 | 2024-01-23 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.










Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на жидкокристаллическом дисплее, формирования выходных сигналов, проведения диагностики и настройки преобразователя, связи с внешними устройствами, хранения информации в энергонезависимой памяти преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Также используется внешнее ПО, выполняющее индикацию результатов измерений на дисплее персонального компьютера и других внешних устройств, проведение диагностики и настройки преобразователя, сохранение настроенных параметров преобразователя и другой измерительной информации, автоматизацию работы преобразователя в составе технологической схемы, мониторинг ошибок.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
не используется |
PACTware 4.1 SP2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 4.1.0 |
|
Цифровой идентификатор программного обеспечения |
не используется |
не используется |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на жидкокристаллический дисплей преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя используются специальные программные средства.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
наносится на титульный лист руководства по эксплуатации типографским способом.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ 8.094-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений давления с верхними пределами от 1000О-1О5 до 40000405 Па
осуществляется по документу МП 202-008-2018 «Преобразователи давления измерительные серий IPT-20, IPT-21, СРТ-20, СРТ-21. Методика поверки», утвержденному ФГУП "ВНИИМС" 28.09.2018 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R)
(Регистрационный 52489-13).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03). Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08). Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).
Калибраторы давления CPG8000, CPG2500 (Регистрационный № 54615-13).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
В преобразователях серий IPT-20, IPT-21, СРТ-20, СРТ-21 используются следующий принцип действия: под действием давления измеряемой среды чувствительный элемент деформируется, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART), напряжения постоянного тока или цифровой выходной сигнал по протоколам PROFIBUS, FOUNDATION Fieldbus. При подключении двух преобразователей избыточного давления друг к другу при помощи кабеля в режиме передачи данных «ведущий - ведомый» возможно измерение разности давлений.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронные компоненты (усилитель-преобразователь) и узла присоединения к процессу с расположенной внутри измерительной ячейкой (сенсорный узел). Измерительная ячейка преобразователей IPT-20, IPT-21 изготавливается из нержавеющей стали или специальных сплавов (в том числе с покрытием из различных материалов в зависимости от рабочей среды), а преобразователей СРТ-20, СРТ-21 - из керамики. Преобразователи IPT-20, СРТ-20
устанавливаются в процесс при помощи стандартного резьбового штуцера, а преобразователи IPT-21, СРТ-21 - при помощи резьбового или клэмпового присоединения с внешней мембраной. Для измерения давления агрессивных, коррозийных, сильновязких, абразивных, гетерогенных, токсичных, высоко- или низкотемпературных сред, а также сред, содержащих твердые частицы, преобразователи могут комплектоваться мембранным разделителем сред.
В зависимости от исполнения существуют различные варианты корпусов: однокамерный, двухкамерный. Возможен поворот корпуса на 330° вокруг вертикальной оси.
Материал корпуса: пластик, алюминий, нержавеющая сталь. Корпус может дополнительно оснащаться жидкокристаллическим дисплеем для отображения измерительной информации.
Преобразователи опционально изготавливаются в взрывозащищённом исполнении с видами взрывозащиты и защиты от воспламенения горючей пыли «искробезопасная электрическая цепь i», «взрывонепроницаемая оболочка d», «защита оболочкой t».
Преобразователи отличаются метрологическими характеристиками, геометрическими размерами, наличием дисплея, а также видом измеряемого давления и видами выходных сигналов.
В зависимости от технических и метрологических характеристик, преобразователи могут иметь различные конструктивные исполнения. Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и/или в технической документации и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:
xPT-2x-ABC-DEFGH-IJ-KLMNO-PQRSTUVW-XYZ-12
- xPT-2x - обозначение серии (IPT-20, CPT-20, IPT-21 или СРТ-21), где 0 - стандартное резьбовое присоединение к процессу; 1 - присоединение к процессу с внешней мембраной;
- ABC - наличие, вид и маркировка взрывозащиты;
- D - материал корпуса;
- Е - исполнение корпуса;
- F - наличие, материал и длина кабеля;
- G - наличие и исполнение жидкокристаллического дисплея;
- H - наличие дополнительных электронных компонентов;
- I - вид выходного сигнала;
- J - вид электрического подключения;
- KLMNO - вид измеряемого давления, единица и диапазон измерений;
- PQRS - особенности присоединения к процессу;
- T - наличие и материал дополнительного уплотнения;
- UV - материал частей, контактирующих с измеряемой средой;
- W - пределы допускаемой основной погрешности;
- X - очистка поверхностей для применения в пищевой промышленности;
- Y - очистка поверхностей от масел и жиров;
- Z - заполнение измерительной ячейки;
- 1 - наличие заводских сертификатов;
- 2 - дополнительная информация к заказу.
Фотографии общего вида преобразователей представлены на рисунках 1 - 9.
Схема пломбировки от несанкционированного доступа приведена на рисунке 10.

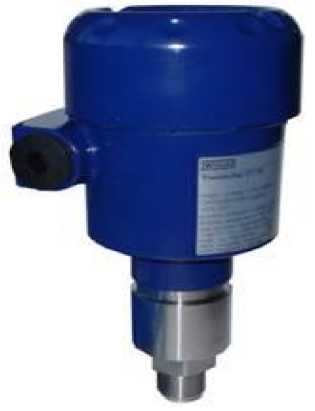

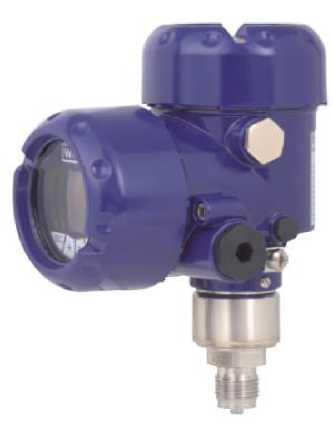

Рисунок 2 - Общий вид преобразователей IPT-20, СРТ-20 (алюминиевый корпус с дисплеем, с мембранным разделителем сред)

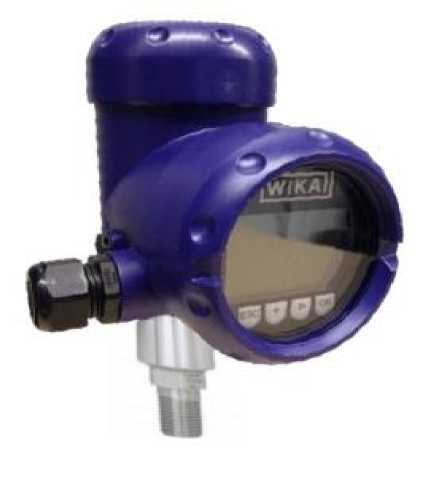

Рисунок 1 - Общий вид преобразователей IPT-20, СРТ-20 (алюминиевый корпус с дисплеем)

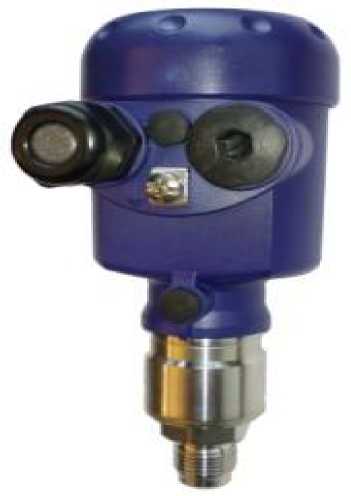

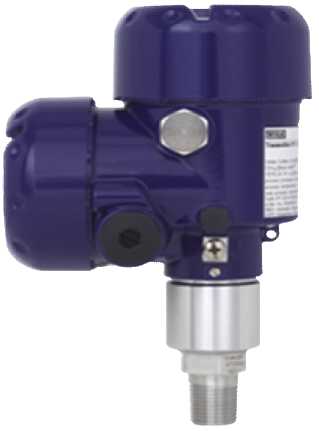

Рисунок 3 - Общий вид преобразователей IPT-20, СРТ-20 (алюминиевый корпус без дисплея)

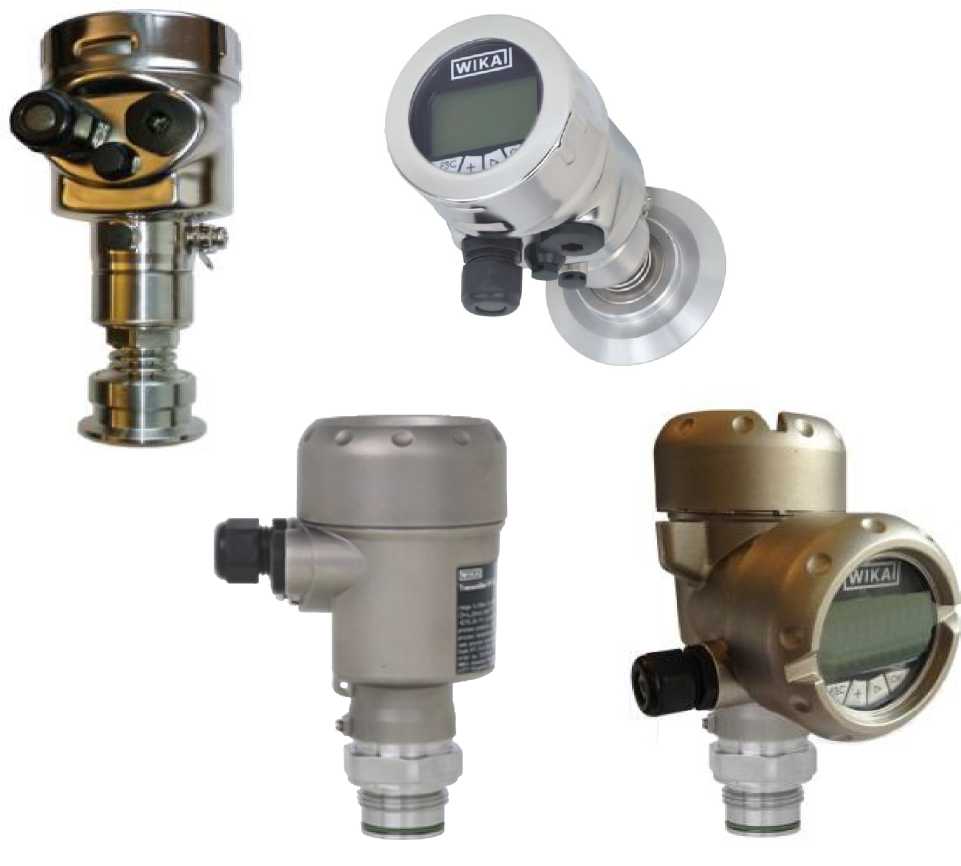

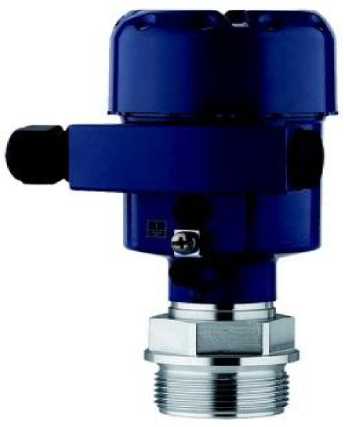

Рисунок 4 - Общий вид преобразователей IPT-20, СРТ-20, IPT-21, СРТ-21 (алюминиевый корпус без дисплея)

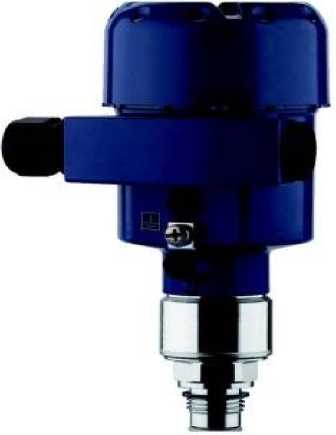

Рисунок 5 - Общий вид преобразователей IPT-20, IPT-21, СРТ-20, CPT-21 (стальной корпус, с мембранным разделителем сред)

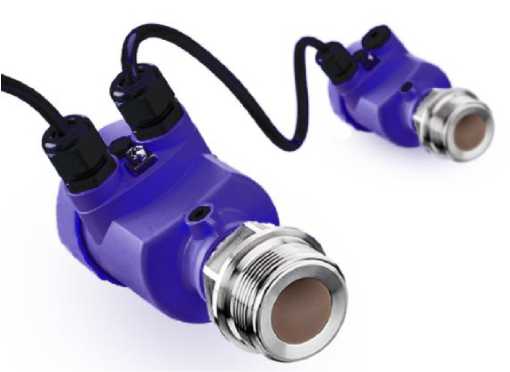

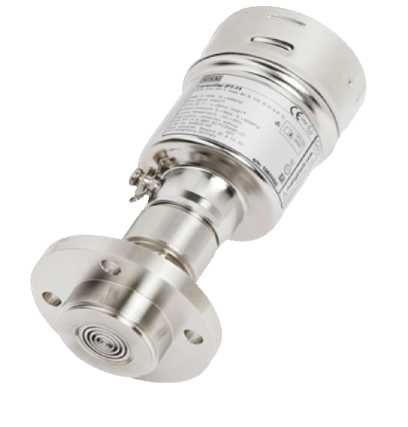

Рисунок 6 - Общий вид преобразователей IPT-20, IPT-21, СРТ-20, CPT-21 для измерения разности давлений)
Рисунок 8 - Общий вид преобразователей
IPT-20, СРТ-20 (пластиковый корпус)
Рисунок 9 - Общий вид преобразователей IPT-20, СРТ-20 (пластиковый корпус с дисплеем)

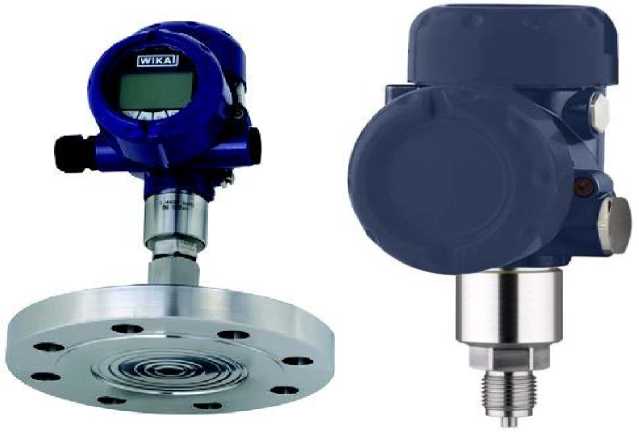

Рисунок 7 - Общий вид преобразователей IPT-20, IPT-21, СРТ-20, CPT-21 (стальной корпус)
Место пломбировки

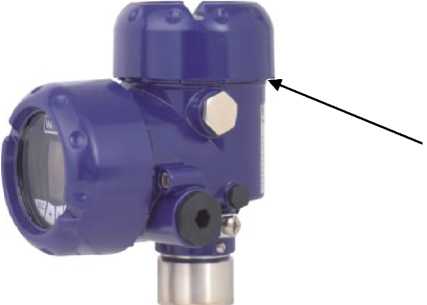

to ibРисунок 10 - Схема пломбировки преобразователей
Комплектность преобразователей представлена в таблице 6.
Таблица 6 -
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь давления измерительный серий IPT-20, IPT-21, СРТ-20, СРТ-21 |
- |
1 шт. |
Серия и исполнение в соответствии с заказом |
|
Паспорт |
- |
1 экз. |
- |
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять 1 экз. на партию преобразователей, поставляемых в один адрес. | |
|
Методика поверки |
МП 202-008-2018 |
1 экз. | |
|
HART-коммуникатор |
- |
1 шт. |
По дополнительному заказу |
|
Программное обеспечение |
«PACTware» |
1 шт. |
По дополнительному заказу |
Основные метрологические и технические характеристики приведены в таблицах 2 - 5.
Таблица 2 -Диапазоны измерений (1)
|
Максимальный верхний предел измерений, Pmax |
Нижний предел измерений, Pmin |
Минимальный интервал измерений, Pint.min |
Максимальный коэффициент перенастройки TD(2) |
|
- измерение избыточного давления, МПа | |||
|
0,0025 |
0 |
0,000125 |
20 |
|
0,01 |
0 |
0,0005 |
20 |
|
0,04 |
0 |
0,002 |
20 |
|
0,1 |
0 |
0,005 |
20 |
|
0,25 |
0 |
0,0125 |
20 |
|
0,5 |
0 |
0,025 |
20 |
|
1 |
0 |
0,05 |
20 |
|
2,5 |
0 |
0,125 |
20 |
|
4 |
0 |
0,2 |
20 |
|
6 |
0 |
0,3 |
20 |
|
10 |
0 |
0,5 |
20 |
|
25 |
0 |
1,25 |
20 |
|
60 |
0 |
3 |
20 |
|
100 (3) |
0 |
5 |
20 |
|
160 (3) |
0 |
80 |
2 |
|
250 (3) |
0 |
125 |
2 |
|
- измерение абсолютного давления, МПа | |||
|
0,01 |
0 |
0,0005 |
20 |
|
0,04 |
0 |
0,002 |
20 |
|
0,1 |
0 |
0,005 |
20 |
|
0,25 |
0 |
0,0125 |
20 |
|
0,5 |
0 |
0,025 |
20 |
|
1 |
0 |
0,05 |
20 |
|
2,5 |
0 |
0,125 |
20 |
|
4 |
0 |
0,2 |
20 |
|
6 |
0 |
0,3 |
20 |
|
10 |
0 |
0,5 |
20 |
|
- измерение избыточного (в том числе вакуумметрического) давления, МПа | |||
|
0,0025 |
-0,0025 |
0,00025 |
20 |
|
0,005 |
-0,005 |
0,0005 |
20 |
|
0,02 |
-0,02 |
0,002 |
20 |
|
0,05 |
-0,05 |
0,005 |
20 |
|
0 |
-0,1 |
0,005 |
20 |
|
0,15 |
-0,1 |
0,0125 |
20 |
|
0,5 |
-0,1 |
0,03 |
20 |
|
1 |
-0,1 |
0,055 |
20 |
|
2,5 |
-0,1 |
0,13 |
20 |
|
4 |
-0,1 |
0,205 |
20 |
|
6 |
-0,1 |
0,305 |
20 |
|
10 |
-0,1 |
0,505 |
20 |
|
- измерение разности давлений, |
МПа | ||
|
0,0025 |
0 |
0,000125 |
20 |
|
0,01 |
0 |
0,0005 |
20 |
|
0,04 |
0 |
0,002 |
20 |
|
0,1 |
0 |
0,005 |
20 |
|
0,25 |
0 |
0,0125 |
20 |
|
Максимальный верхний предел измерений, Pmax |
Нижний предел измерений, Pmin |
Минимальный интервал измерений, Pint.min |
Максимальный коэффициент перенастройки TD(2) |
|
0,5 |
0 |
0,025 |
20 |
|
1 |
0 |
0,05 |
20 |
|
2,5 |
0 |
0,125 |
20 |
|
4 |
0 |
0,2 |
20 |
|
6 |
0 |
0,3 |
20 |
|
10 |
0 |
0,5 |
20 |
|
25 |
0 |
1,25 |
20 |
|
60 |
0 |
3 |
20 |
|
100 (3) |
0 |
5 |
20 |
|
160 (3) |
0 |
80 |
2 |
|
250 (3) |
0 |
125 |
2 |
|
Примечания:
| |||
Таблица 3 - Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности
|
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности (в диапазоне температур окружающей среды от +15 до +25 °С), % (1) | |
|
При 1 < TD < 5 |
При 5 < TD < 20 |
|
Измерение избыточного, абсолютного и избыточного (в том числе вакуумметрического) давления (2) | |
|
IPT-20, IPT-21 | |
|
Исполнение 1, опция 1 (3) | |
|
±0,075 |
±0,015 • TD |
|
Исполнение 1, опция 2 (3) | |
|
±0,1 |
±0,015 • TD |
|
Исполнение 1, опция 3 (3) | |
|
±0,2 |
±0,015 • TD |
|
Исполнение 2 (4) | |
|
±0,5; ±0,5 • TD (5) |
- |
|
CPT-20, CPT-21 | |
|
Исполнение 1, опция 1 | |
|
±0,05 |
±0,01 • TD |
|
Исполнение 1, опция 2 | |
|
±0,1 |
±0,02 • TD |
|
Исполнение 1, опция 3 | |
|
±0,2 |
±0,04 • TD |
Примечания
(1) Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной погрешности.
(2) Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности при измерении разности давлений определяются по формуле '■ — V '■ Г + '■ * где ух - пределы допускаемой основной приведенной (от настроенного диапазона
измерений) погрешности первого преобразователя («ведущего»), y2 - пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности второго преобразователя («ведомого»).
(3) Исполнение с верхними пределами измерений до 100 МПа включительно.
(4) Исполнение с верхними пределами измерений свыше 100 МПа.
(5) При 1 < TD < 2
Таблица 4 - Пределы допускаемой дополнительной приведенной (от настроенного диапазона
измерений) погрешности
|
Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +15 до +25 °С), % /10 °С |
|
Измерение избыточного, абсолютного и избыточного (в том числе вакуумметрического) давления (1) |
|
IPT-20, IPT-21 |
|
Исполнение 1, опция 1 (2) |
|
±0,075 (3) |
|
Исполнение 1, опция 2 (2) |
|
±0,075 (3) |
|
Исполнение 1, опция 3 (2) |
|
±0,075 (3) |
|
Исполнение 2 (4) |
|
Указаны в примечании (5) |
|
CPT-20, CPT-21 |
|
±0,075 (6) |
|
Примечания:
где у1доп - пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности первого преобразователя («ведущего»), у2доп - пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности второго преобразователя («ведомого»).
(6±) (0,5% + 0,2%/10 °С).
|
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 0 до 20; от 4 до 20; от 20 до 4 от 0 до 5; от 0 до 10; от 1 до 5; от 0,5 до 4,5; от 1 до 6; от 10 до 0 HART, PROFIBUS, FOUNDATION Fieldbus, Bluetooth |
|
Параметры электрического питания: - напряжение постоянного тока, В (в зависимости исполнения и вида выходного сигнала) |
от 8 до 36; от 12 до 36; от 9 до 36; от 9,6 до 35; от 16 до 35; от 9 до 32; от 9,6 до 32; от 13,5 до 32; от 9,6 до 30; от 16 до 30; от 9 до 24; от 13,5 до 24; от 9 до 17,5; от 13,5 до 17,5 |
|
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность окружающей среды, % |
от -20 до +70 1); от -40 до +80 2); от -50 до +70 3); от -60 до +80 3) до 98 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Степень защиты от воды и пыли |
IP66/67; IP66/68; IP68; IP69K |
|
Маркировка взрывозащиты 3) |
0Ex ia IIC T6...T1 Ga X; Ga/Gb Ex ia IIC T6...T1 X; 1Ex ib IIC T6...T1 Gb X; Ex ia ta IIIC T80...T440°C Da; Ex ia tb IIIC T80...Т440 °C Db; Ga/Gb Ex d ia IIC T6...T1 X; 1Ex d ia IIC T6...T1 Gb X |
|
Габаритные размеры преобразователя, мм, не более: длинахширинахвысота |
200x200x471 |
|
Масса в зависимости от конструктивного исполнения, кг: |
от 1,2 до 10,5 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
15 лет 150000 |
|
Примечания
| |
