Наименование

Обозначение

Кол-во

Примечания

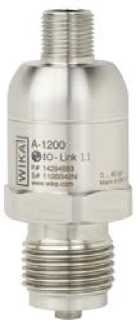

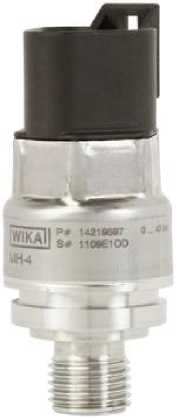

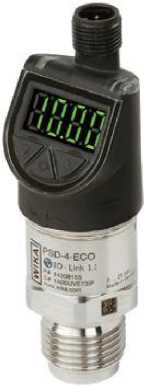

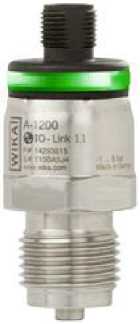

Преобразователь

MH-4

MPR-1 PSD-4-ЕСО

А-1200В

1 шт.

В соответствии с заказом

Паспорт

-

1 экз.

Допускается поставлять 1 экз. на партию преобразователей

Руководство по эксплуатации

-

1 экз.

Допускается поставлять 1 экз. на партию преобразователей

Методика поверки

МП 202-006-2019

1 экз.

Допускается поставлять 1 экз. на партию преобразователей

Наименование характеристики

Значение характеристики для модификации

A-1200

PSD-4-ECO

MPR-1

MH-4

Диапазоны измерений (ДИ), бар (МПа) ^{(1) (2)}: - положительного избыточного давления

от 0 до 0,4 (от 0 до 0,04)

от 0 до 0,6 (от 0 до 0,06) от 0 до 1 (от 0 до 0,1) от 0 до 1,6 (от 0 до 0,16)

от 0 до 2,5 (от 0 до 0,25) от 0 до 4 (от 0 до 0,4) от 0 до 6 (от 0 до 0,6) от 0 до 10 (от 0 до 1) от 0 до 16 (от 0 до 1,6) от 0 до 25 (от 0 до 2,5) от 0 до 40 (от 0 до 4) от 0 до 60 (от 0 до 6) от 0 до 100 (от 0 до 10) от 0 до 160 (от 0 до 16) от 0 до 250 (от 0 до 25) от 0 до 400 (от 0 до 40) от 0 до 600 (от 0 до 60) от 0 до 1000 (от 0 до 100)

от 0 до 0,4 (от 0 до 0,04)

от 0 до 0,6 (от 0 до 0,06) от 0 до 1 (от 0 до 0,1) от 0 до 1,6 (от 0 до 0,16)

от 0 до 2,5 (от 0 до 0,25) от 0 до 4 (от 0 до 0,4) от 0 до 6 (от 0 до 0,6) от 0 до 10 (от 0 до 1) от 0 до 16 (от 0 до 1,6) от 0 до 25 (от 0 до 2,5) от 0 до 40 (от 0 до 4) от 0 до 60 (от 0 до 6) от 0 до 100 (от 0 до 10) от 0 до 160 (от 0 до 16) от 0 до 250 (от 0 до 25) от 0 до 400 (от 0 до 40) от 0 до 600 (от 0 до 60) от 0 до 1000 (от 0 до 100)

от 0 до 0,4 (от 0 до 0,04) от 0 до 1 (от 0 до 0,1) от 0 до 1,6 (от 0 до 0,16)

от 0 до 2,5 (от 0 до 0,25) от 0 до 4 (от 0 до 0,4) от 0 до 6 (от 0 до 0,6) от 0 до 10 (от 0 до 1) от 0 до 16 (от 0 до 1,6) от 0 до 25 (от 0 до 2,5) от 0 до 40 (от 0 до 4)

от 0 до 40 (от 0 до 4) от 0 до 60 (от 0 до 6) от 0 до 100 (от 0 до 10) от 0 до 160 (от 0 до 16) от 0 до 250 (от 0 до 25) от 0 до 400 (от 0 до 40) от 0 до 600 (от 0 до 60) от 0 до 1000 (от 0 до 100)

Наименование характеристики

Значение характеристики для модификации

A-1200

PSD-4-ECO

MPR-1

MH-4

- давления-разрежения (в том числе вакуумметрическго)

от -0,4 до 0 (от -0,04 до 0)

от -0,6 до 0 (от -0,06 до 0) от -1 до 0 (от -0,1 до 0) от -1 до 0,6 (от -0,1 до 0,06)

от -1 до 1,5 (от -0,1 до 0,15) от -1 до 3 (от -0,1 до 0,3) от -1 до 5 (от -0,1 до 0,5) от -1 до 9 (от -0,1 до 0,9) от -1 до 15 (от -0,1 до 1,5) от -1 до 24 (от -0,1 до 2,4)

от -1 до 0 (от -0,1 до 0) от -1 до 0,6 (от -0,1 до 0,06) от -1 до 1,5 (от -0,1 до 0,15)

от -1 до 3 (от -0,1 до 0,3)

от -1 до 5 (от -0,1 до 0,5)

от -1 до 9 (от -0,1 до 0,9) от -1 до 15 (от -0,1 до 1,5) от -1 до 24 (от -0,1 до 2,4)

от -1 до 0 (от -0,1 до 0) от -0,2 до 0,2 (от -0,02 до 0,02)

- абсолютного давления

от 0 до 0,4 (от 0 до 0,04)

от 0 до 0,6 (от 0 до 0,06) от 0 до 1 (от 0 до 0,1) от 0 до 1,6 (от 0 до 0,16)

от 0 до 2,5 (от 0 до 0,25) от 0 до 4 (от 0 до 0,4) от 0 до 6 (от 0 до 0,6) от 0 до 10 (от 0 до 1) от 0 до 16 (от 0 до 1,6)

от 0 до 25 (от 0 до 2,5)

от 0 до 0,4 (от 0 до 0,04)

от 0 до 0,6 (от 0 до 0,06) от 0 до 1 (от 0 до 0,1) от 0 до 1,6 (от 0 до 0,16) от 0 до 2,5 (от 0 до 0,25) от 0 до 4 (от 0 до 0,4) от 0 до 6 (от 0 до 0,6)

от 0 до 10 (от 0 до 1) от 0 до 16 (от 0 до 1,6) от 0 до 25 (от 0 до 2,5)

от 0 до 0,4 (от 0 до 0,04) от 0 до 1 (от 0 до 0,1) от 0 до 1,6 (от 0 до 0,16)

от 0 до 2,5 (от 0 до 0,25) от 0 до 4 (от 0 до 0,4) от 0 до 6 (от 0 до 0,6) от 0 до 10 (от 0 до 1) от 0 до 16 (от 0 до 1,6) от 0 до 25 (от 0 до 2,5) от 0 до 40 (от 0 до 4)

Пределы допускаемой основной приведенной погрешности, у, % ДИ

±0,5; ±1

±1

±0,25; ±0,5; ±1

±1

Наименование характеристики

Значение характеристики для модификации

A-1200

PSD-4-ECO

MPR-1

MH-4

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +15 до +25 °С), % ДИ/10 °С:

- аналоговые выходные сигналы

±0,16

±0,25³⁾; ±0,16⁴⁾

±0,25³⁾; ±0,15⁴⁾

- цифровой выходной сигнал

±0,16

±0,16

±0,38³⁾; ±0,25⁴⁾

-

- широтно-импульсная модуляция

-

-

-

±0,25³⁾; ±0,15⁴⁾

Вариация выходного сигнала,

% ДИ

0,5y

Выходные сигналы:

- аналоговый, в виде электрического тока, мА

от 4 до 20

от 4 до 20

от 4 до 20

- аналоговый, в виде электрического напряжения, В

_-

от 0 до 10

от 1 до 10;

от 1 до 10;

от 0,5 до 4,5

от 1 до 5; от 0,5 до 4,5

• - цифровой

• - широтно-импульсная модуляция:

IO-Link

IO-Link

I²C

В

-

-

-

от 3 до 12

кГц

-

-

-

от 0,25 до 2

Нормальные условия:

- температура окружающей

среды, °С

от +15 до +25

- относительная влажность,

%

от 45 до 75

- атмосферное давление, кПа

от 86 до 106

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -30 до +85;

от -20 до +85

от -40 до +125;

от -40 до +125

от -40 до +85

от -20 до +100

- относительная влажность,

%

от 45 до 75

от 45 до 75

от 5 до 98

от 5 до 98

- атмосферное давление, кПа

от 80 до 110

от 80 до 110

от 80 до 110

от 80 до 110

от 8 до 30;

от 8 до 36; от 12 до 36;

Диапазон напряжений

от 10 до 32

от 15 до 32

от 12 до 30;

питания постоянного тока, В

от 4,5 до 5,5; от 2,3 до 3,6

от 4,5 до 5,5

Номинальное напряжение питания постоянного тока, В

24

24

24; 5; 3

24; 5

Наименование характеристики

Значение характеристики для модификации

A-1200

PSD-4-ECO

MPR-1

MH-4

Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального значения, % / В

0,01

0,01

0,01

0,01

Масса, кг, не более

0,12

0,13

0,1

0,08

Габаритные размеры, мм, не более

• - длина^хширина^хвысота

• - диаметр^хвысота

30х27х61

32х30х89

21х19х37

027x67

Средний срок службы, лет

10

10

10

10

Средняя наработка на отказ, ч, не менее

95000

95000

95000

95000

Примечания

• ¹⁾ В соответствии с заказом допускается изготовление преобразователей с другими единицами измерений давления, допущенными к применению в РФ.

• ²⁾ Преобразователь давления может быть настроен на заводе-изготовителе на любой диапазон, лежащий внутри приведенного в таблице максимального диапазона измерений, но не менее наименьшего диапазона измерений (конкретные значения указаны в паспорте).

• ³⁾ При понижении температуры окружающей среды относительно нормальной.

• ⁴⁾ При повышении температуры окружающей среды относительно нормальной.
