Номер по Госреестру СИ: 77867-20
77867-20 Преобразователи давления сигнализирующие с термокомпенсацией
(SF6 серии GDM)
Назначение средства измерений:
Преобразователи давления сигнализирующие с термокомпенсацией SF6 серии GDM (далее - преобразователи) предназначены для непрерывных измерений абсолютного давления газа SF6, а также смесей SF6 c N2 и SF6 с CF4, и преобразования измеренных данных в величины, функционально связанные с давлением, а также для передачи информации в виде цифрового или аналогового выходного сигнала, и коммутации электрических цепей.
Внешний вид.
Преобразователи давления сигнализирующие с термокомпенсацией
Рисунок № 1
Внешний вид.
Преобразователи давления сигнализирующие с термокомпенсацией
Рисунок № 2
Внешний вид.
Преобразователи давления сигнализирующие с термокомпенсацией
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 17.03.2025
Номер записи - 176769
ID в реестре СИ - 1177770
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Wika SF6 серии GDM 233.52.100, SF6 серии GDM, GDM, мод. GDM-100,
Производитель
Изготовитель - Фирма "WIKA Alexander Wiegand SE & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 17
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№533 от 2020.03.17 Об утверждении типов средств измерений 55 шт
Наличие аналогов СИ: Преобразователи давления сигнализирующие с термокомпенсацией (SF6 серии GDM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77867-20 Преобразователи давления сигнализирующие с термокомпенсацией (SF6 серии GDM) Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
32854-13 Датчики давления (Метран-150) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
|
77867-20 Преобразователи давления сигнализирующие с термокомпенсацией (SF6 серии GDM) Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
48186-11 Датчики давления (Метран-75) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
Все средства измерений Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17159-14 15.11.2024 |
Манометры деформационные с трубчатой пружиной, 3 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17253-14 15.11.2029 |
Манометры деформационные, 5 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год - для манометров класса точности 0,6; 2 года - для остальных |
|
17256-98 01.01.2015 |
Преобразователи давления измерительные, 891.34.2166 и 892.34.2166 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
24398-08 23.10.2024 |
Преобразователи давления измерительные, UT-10, UT-11, IUT-10, IUT-11, DG-10, D-10, D-11, D-10-7, D-11-7, D-10-9, D-11-9, D-20-9, D-21-9 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
24399-03 20.08.2018 |
Преобразователи давления измерительные, LS-10, LH-10, IL-10 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
25195-13 27.04.2024 |
Термометры цифровые , CTH мод. CTH 6200, CTH 6300, CTH 6500, СТН 65I0 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
33079-08 |
Манометры грузопоршневые, CPВ 5000 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
38288-13 13.07.2029 |
Преобразователи давления измерительные, S-10, S-11, S-20, SL-1, SH-1, SA-11, F-20, F-21 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для преобразователей с привед. погрешностью ±0,25 %; 3 года - для преобразователей с привед. погрешностью ±1 % и ±0,5 % |
|
42843-09 01.01.2015 |
Преобразователи давления измерительные, N-10, N-11, E-10, E-11, 851.02.100, 891.34.2189 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года - для преобразователей классов точности 2,5 и 1,6; 1 год - для остальных |
|
42844-09 01.01.2015 |
Преобразователи давления измерительные, WU-10, WU-15, WU-16, WUS-10, WUS-15, WUS-16, NWU-10, NWU-15, NWU-16 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42907-09 01.01.2015 |
Калибраторы давления, CPC 2090, CPC 2000, CPC 3000, CPC 6000, CPC 8000 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42908-09 06.11.2024 |
Преобразователи давления измерительные, TTF-1, SCT-1, MCTH-1, MCTO-1 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42954-09 01.01.2015 |
Приборы для измерений и регулирования температуры, CS мод. CS4R, CS4S, CS4L, CS4H, CS4M и CS5S Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42955-09 01.01.2015 |
Термометры с капилляром, IFC, 70, SC15, SB15, SW15 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42957-09 24.07.2024 |
Калибраторы температуры сухоблочные, CTD Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43193-09 01.01.2015 |
Манометры деформационные, 702.01.100, 702.02.100, 702.03.100 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43246-09 01.01.2015 |
Преобразователи давления измерительные, 891.34.1884, 892.34.1884, 891.34.1998, 892.34.1998, 891.34.2082, 892.34.2082, 890.09.2190 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43617-10 01.04.2015 |
Преобразователи вторичные цифровые для измерения давления, A-AI-1, A-IAI-1, A-AS-1, A-RB-1, WUR-1 и NWUR-1 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43817-10 01.04.2015 |
Манометры деформационные с дополнительными устройствами, MFT, 100.12, 100.10.80, WP Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
47279-11 22.07.2016 |
Термопреобразователи сопротивления, TR, TF Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48012-11 21.10.2016 |
Преобразователи термоэлектрические, TC Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48824-12 25.11.2026 |
Манометры деформационные с трубчатой пружиной, 112.28, 113.28, 132.28, 133.28, 130.15, 230.15, 213.53 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
49944-12 28.05.2017 |
Преобразователи давления измерительные, IS-20-S, IS-20-F, IS-20-H, IS-21-S и IS-21-F Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50958-12 24.08.2017 |
Преобразователи вторичные, T мод. T32.1S, T32.3S Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51939-12 04.12.2017 |
Манометры деформационные, PGS мод. PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52030-12 11.12.2017 |
Калибраторы давления, CPH6000, CPH6200-S1/-S2, CPH62I0-S1/-S2, CPH6300-S1/-S2, CPH6400, CPH65I0-S1/-S2, CPH6600 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52192-12 05.12.2022 |
Преобразователи давления измерительные, O-10 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52369-13 09.01.2018 |
Преобразователи вторичные цифровые, TIF, мод. TIF50, TIF52, TIF62 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52507-13 23.01.2018 |
Преобразователи вторичные цифровые, DIH Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52765-13 15.02.2018 |
Манометры деформационные, PGT Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
53141-13 03.04.2018 |
Манометры деформационные, DPGT43, DPGT43HP, DPGS43, DPGS43HP Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54410-13 15.05.2029 |
Преобразователи давления измерительные, C-2, AC-1, R-1, MHS-1, MG-1, P-30, P-31, DPT-10 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год - для P-30, P-31, DPT-10; 2 года - для С-2, АС-1, R-1, MHS-1, MG-1 |
|
54520-13 08.08.2018 |
Термометры биметаллические, 46, 48, 50, 52, 53, 54, 55 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54521-13 27.04.2024 |
Термометры манометрические, 73, 74 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54571-13 16.08.2018 |
Преобразователи вторичные, T мод. T12, T19, T24, T53, T91 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54608-13 27.04.2028 |
Термометры манометрические комбинированные, модификации TGT70, TGT73, A75, R75, R76, F76 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
54615-13 07.06.2024 |
Калибраторы давления, CPG8000, CPG2500, CPG1000 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55002-13 27.04.2024 |
Преобразователи вторичные цифровые, DI мод. DI10, DI15, DI25, DI30, DI35 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55157-13 |
Преобразователи термоэлектрические с двумя термопарами , TC201-S Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55251-13 |
Термометры биметаллические, R52.100 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55745-13 05.12.2018 |
Преобразователи давления измерительные, PSD-10, PSD-30, PSD-31, PSA-31 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56756-14 06.03.2019 |
Термометры биметаллические комбинированные, 54 - twin-temp Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
57120-14 15.11.2024 |
Манометры деформационные дифференциального давления, 700.01 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
57455-14 01.11.2024 |
Калибраторы многофункциональные, CE мод. CEP1000, CEP3000, CEP6000, CEP6100, CED7000 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
57541-14 01.11.2024 |
Калибраторы температуры сухоблочные, CTD 9100 мод. CTD 9100-375, CTD 9100-COOL, CTD 9100-1100 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
57542-14 01.11.2024 |
Калибраторы температуры многофункциональные, CTM 9100-150 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
57667-14 15.11.2024 |
Преобразователи давления измерительные, P-10, P-11, DP-10, LH-20 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год - для преобразователей с привед. погрешностью ±0,05 %, ±0,1 %, ±0,2 %; 2 года - с привед. погрешностью ±0,5 %, ±1 % |
|
58446-14 17.06.2024 |
Манометры грузопоршневые, CPB3800, CPB5800, CPB5600DP Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58911-14 17.06.2024 |
Преобразователи давления измерительные, CPG500, CPT2500, CPT6100, CPT6180 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59355-14 17.06.2029 |
Манометры дифференциальные, DPG40, DPGS40, DPGS40TA, DPGT40 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
59862-15 06.11.2024 |
Калибраторы давления, CPC2090, CPC2000, CPC3000, CPC6000, CPC8000, CPC8000-H, CPH7600 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59875-15 28.10.2029 |
Термометры с капилляром, IFC, 70 , SC15, SB15, SW15, STW15 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60015-15 06.11.2029 |
Преобразователи давления измерительные, WU, N, E, 89 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60465-15 |
Манометры деформационные, 632.50.100 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62316-15 18.11.2021 |
Преобразователи давления измерительные, UPT-20, UPT-21 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
63048-16 03.02.2021 |
Термометры биметаллические, 46, 48, 50, 52, 53, 54, 55 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
63054-16 03.02.2026 |
Манометры деформационные, PG23LT, PG23CP, PG43SA Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63803-16 25.04.2026 |
Приборы для измерений и регулирования температуры, CS4S, CS4H, CS4L, CS4R, SC58, SC64, CF1H, CF1L, CF2S, CS4M, CS5S Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
64018-16 18.05.2026 |
Манометры дифференциальные, A2G (air2guide) Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64445-16 29.06.2026 |
Преобразователи вторичные цифровые для измерения давления, A-AS-1, A-AI-1, A-AI-2, A-IAI-1, WUR-1 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64792-16 26.08.2026 |
Преобразователи вторичные, T15 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
64798-16 26.08.2026 |
Термопреобразователи сопротивления с выходным унифицированным сигналом, TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, ТR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-x-TT, TR12-B и TSD-30 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
64818-16 26.08.2026 |
Термопреобразователи сопротивления, TR, TF Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года; 5 лет - для ТС классов А, В с диапазоном измерений температуры -50 … +300 °С; 3 года - для ТС класса АА |
|
64829-16 26.08.2026 |
Термометры стеклянные промышленные, 32 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65035-16 09.09.2021 |
Преобразователи давления измерительные, MH-3, MHS, PGT04 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
66079-16 21.12.2026 |
Калибраторы давления, CPG1500 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66083-16 21.12.2026 |
Преобразователи термоэлектрические, ТС Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 4 года - для преобразователей термоэлектрических ТС с диапазонами измерений -40 … +900 °С |
|
66965-17 21.03.2027 |
Преобразователи давления измерительные, IS-3 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
67044-17 22.03.2027 |
Установки для определения массы газа в баллонах, GCS-1, GWS-10, GFU08-W(-C) Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67911-17 19.06.2027 |
Преобразователи давления измерительные, IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
68058-17 20.07.2027 |
Преобразователи вторичные, T мод. T32.1S, T32.3S, T16.H, T16.R Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
68129-17 |
Преобразователи термоэлектрические с двумя термопарами , TC201 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
69064-17 25.10.2027 |
Преобразователи гидростатического давления измерительные, IL-10, LS-10 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70185-18 24.01.2023 |
Преобразователи гидростатического давления измерительные, LH-10, LH-20, LF-1, LW-1 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70196-18 24.01.2023 |
Преобразователи давления измерительные, PSD-30, PSD-31, PSA-31, PSD-4 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70358-18 19.02.2023 |
Манометры, вакуумметры, мановакуумметры показывающие, PG43SA Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
70593-18 13.03.2023 |
Манометры деформационные, PGS, DPGS, PGT, APGT, DPGT Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
70612-18 23.03.2024 |
Манометры, вакуумметры, мановакуумметры показывающие, DSS, DMS, HG Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
70999-18 11.05.2024 |
Калибраторы давления, СРС4000, СРС6050, СРС7000 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71055-18 11.05.2023 |
Термометры биметаллические, 46, 48, 50, 52, 53, 54, 55, TG55 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
71387-18 01.06.2028 |
Преобразователи вторичные, серий T, TIF, DIH Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
72144-18 20.08.2024 |
Течеискатели, GIR-10 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72192-18 24.08.2024 |
Калибраторы давления, CPH6000, CPH6200-S1, CPH6200-S2, CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
72595-18 20.09.2029 |
Преобразователи давления измерительные, HP-2 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74179-19 26.02.2029 |
Преобразователи давления измерительные, серий IPT-20, IPT-21, СPT-20, СPT-21 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
77867-20 17.03.2025 |
Преобразователи давления сигнализирующие с термокомпенсацией, SF6 серии GDM Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
77843-20 17.03.2025 |
Преобразователи давления измерительные, MH-4, MPR-1, PSD-4-EСО, A-1200 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78959-20 12.08.2025 |
Преобразователи давления с термокомпенсацией, SF6 серии GD Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
79231-20 23.09.2025 |
Манометры деформационные, PG23HP-P, PG23HP-S Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82109-21 07.07.2026 |
Преобразователи давления, IPT-20-Z, IPT-20-G Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
85461-22 |
Преобразователи измерительные, T32.1S Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
95588-25 |
Датчики температуры, TR33 Фирма "WIKA Alexander Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Датчики давления (Метран-75)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 15 | 0 | 15 | 0 | 15 | 0 | 15 |
Стоимость поверки Датчики давления (Метран-75)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное, метрологически значимое ПО, предназначенное для формирования выходного сигнала, настройки и проведения диагностики преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования преобразователя.
Внешнее ПО не является метрологически значимым и представляет собой технологическую программу визуализации измеренных параметров, передаваемых с преобразователей по интерфейсному протоколу связи типа RS-485, а также конвертацию измеренных значений давления в функционально связанные значения плотности.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GDT-GDHT20 |
|
Номер версии (идентификационный номер) ПО |
не ниже 03 |
|
Цифровой идентификатор программного обеспечения |
0xA1 0x4A |
В соответствии с п 4.3 рекомендацией по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность не санкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Поверка
Поверкаосуществляется по документу МП 202-017-2019 «Преобразователи давления сигнализирующие с термокомпенсацией SF6 серии GDM. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.11.2019 г.
Основные средства поверки:
-
- Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; (Регистрационный № 58794-14).
-
- Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
-
- Барометр рабочий сетевой БРС-1М-3 (Регистрационный № 16006-97)
-
- Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13)
-
- Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03)
-
- Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09)
-
- Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Заявитель
Акционерное общество «ВИКА МЕРА» (АО «ВИКА МЕРА»)ИНН 7729346754
Адрес: 142770, г. Москва, поселение Сосенское, деревня Николо-Хованское, владение 1011А, строение 1, эт/офис 2/2.09
Телефон: +7 (495) 648-01-80
Е-mail: info@wika.ru
Web-сайт: www.wika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Конструктивно преобразователи состоят из блока, содержащего чувствительный элемент, электроконтактной группы и индикатора с сигнализирующим устройством.
Принцип действия преобразователей основан на принципе упругой деформации. Под действием давления рабочей среды происходит деформация упругого чувствительного элемента - мембраны, что приводит к изменению сопротивления в электрической цепи. Сопротивление электрической цепи чувствительного элемента преобразуется в аналоговый выходной унифицированный сигнал постоянного тока у модификаций GDM-100-TI, GDM-100-TA или цифровой выходной сигнал по протоколу Modbus RTU у модификаций GDM-100-TI-D, GDM-100-TA-D. Встроенный биметаллический температурный компенсатор осуществляет функцию компенсации при отклонении температуры от 20 °C.
Электроконтактная группа сигнализирующего устройства осуществляет коммутацию электрических цепей сигнализации и аварийного отключения при достижении предупредительных и пороговых значений абсолютного давления (плотности, функционально связанной с давлением) газа. Уставки срабатывания электроконтактов сигнализирующего устройства настраиваются на заводе-изготовителе по запросу пользователя и не подлежат перенастройке в процессе эксплуатации. Для повышения виброустойчивости, защиты электроконтактов и устойчивости к низким температурам окружающей среды корпус преобразователя может заполняться силиконовым маслом. Для предотвращения несанкционированного доступа в модуль электроконтактной группы крышка корпуса может фиксироваться точечной сваркой.
Преобразователи выпускаются в модификациях GDM-100-TI, GDM-100-TA, GDM-100-TI-D, GDM-100-TA-D, различающихся диапазоном измерений и возможностью подключения к внешнему программному обеспечению.
В преобразователях GDM-100-TI, GDM-100-TA и GDM-100-TA-D блок, содержащий чувствительный элемент размещен снаружи, в преобразователях GDM-100-TI-D - интегрирован в корпус преобразователя.

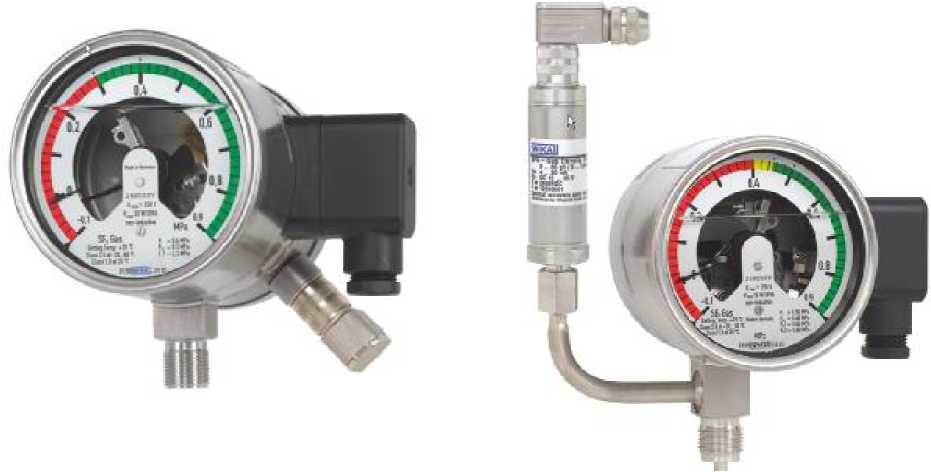

Общий вид преобразователей представлен на рисунках 1 - 4.

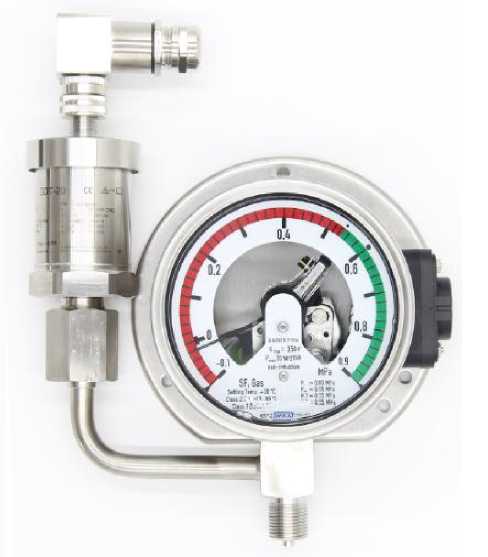

Рисунок 2 - Общий вид преобразователей
GDM-100-TA

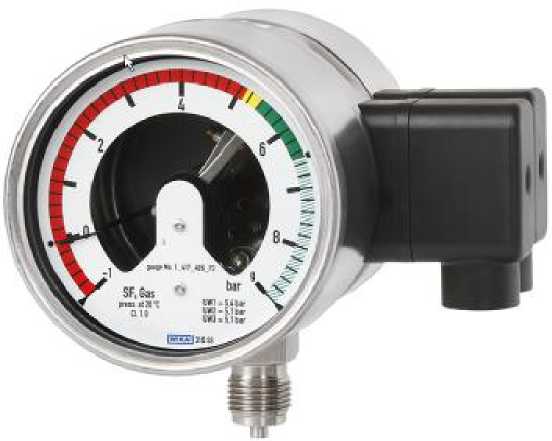

Рисунок 1 - Общий вид преобразователей
GDM-100-TI
Рисунок 4 - Общий вид преобразователей GDM-100-TA-D
Рисунок 3 - Общий вид преобразователей
GDM-100-TI-D
Пломбирование преобразователей не предусмотрено.
Комплектность преобразователей представлена в таблице 4.
Таблица 4 - комплектность преобразователей
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь давления сигнализирующий с термокомпенсацией SF6 серии GDM |
GDM-100-TI; GDM-100-TA; GDM-100-TI-D; GDM-100-TA-D |
1 шт. |
Модификация и исполнение в соответствии с заказом |
|
Методика поверки |
МП 202-017-2019 |
1 экз . |
Допускается поставлять 1 экз. на партию преобразователей, поставляемых в один адрес |
|
Паспорт |
- |
1 экз. | |
|
Внешнее ПО с конвертером для расчета плотности газа SF6 |
- |
1 экз. |
По дополнительному заказу |
Таблица 2 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение характеристики для модификации | |
|
GDM-100-TI-D GDM-100-TA-D |
GDM-100-TI GDM-100-TA | |
|
Диапазоны измерений (ДИ):
|
от 0 до 887 (от 0 до 60) от 0 до 1600 |
от 0 до 164 (от 0 до 10); от 0 до 259 (от 0 до 16); от 0 до 397 (от 0 до 25); от 0 до 616 (от 0 до 40); от 0 до 887 (от 0 до 60); от 0 до 1133 (от 0 до 80) |
|
Пределы основной допускаемой приведенной погрешности измерений абсолютного давления от верхнего предела измерений (ВПИ), % |
±1 | |
|
Пределы основной допускаемой приведенной погрешности при расчете плотности, функционально связанной с давлением от ВПИ (при t = 20 °C), % |
±1 | |
|
Пределы допускаемой дополнительной приведенной погрешности абсолютного давления (к ВПИ), вызванной отклонением температуры окружающей среды от нормальных условий (от +20 °С), %/10 °С |
±0,5 | |
|
Примечания
| ||
Таблица 3 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение характеристики для модификации | ||
|
GDM-100-TI |
GDM-100-TA |
GDM-100-TI-D, GDM-100-TA-D | |
|
Нормальные условия: | |||
|
- температура окружающей среды, °С |
от +19 до +21 | ||
|
- относительная влажность, % |
от 30 до 80 | ||
|
- атмосферное давление, кПа |
от 86 до 106 | ||
|
Рабочие условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от -40 до +60 |
от -20 до +60(2) | |
|
- относительная влажность (без |
от -40 до +60(2) | ||
|
конденсации), %, не более |
90 |
90 | |
|
- атмосферное давление, кПа |
от 80 до 110 |
от 80 до 110 | |
|
Выходной сигнал постоянного | |||
|
электрического тока, мА |
от 4 до 20 | ||
|
Номинальное напряжение питания | |||
|
постоянного электрического тока, В |
24 | ||
|
Диапазон напряжения питания | |||
|
постоянного электрического тока, В |
от 10 до 30 |
от 17 до 30 | |
|
Степень защиты оболочек по ГОСТ |
IP65 | ||
|
14254-2015 | |||
|
Масса, кг, не более |
2,1 |
2,3 |
1,6 |
|
Габаритные размеры, мм, не более | |||
|
- высота |
143 |
214 |
152 |
|
- ширина |
146 |
186 |
146 |
|
- диаметр корпуса |
100 |
100 |
100 |
|
Средний срок службы, лет, не менее |
10 | ||
|
Средняя наработка на отказ, ч, не менее |
100 000 | ||
Примечания:
-
(1) а также другие единицы измерений давления, допущенные к применению в РФ
-
(2) конкретное значение температуры окружающей среды указано в паспорте преобразователя
