Наименование

Обозначение

Количество

1

2

3

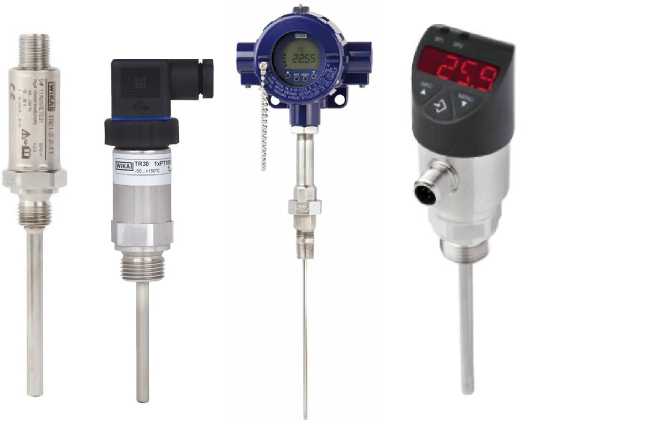

ТС с унифицированным сигналом

TR21-A-xTT (TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, ТR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-x-TT, TR12-B, TSD-30)

1 шт .

1

2

3

Руководство по эксплуатации

РЭ

1 экз. (на партию одинаковых термопреобразователей при поставке в один адрес)

Паспорт

ПС

1 экз. (на партию одинаковых термопреобразователей при поставке в один адрес)

Методика поверки

МП 2411-0132 -2016 (с изменением № 1)

1 экз. (на партию одинаковых термопреобразователей при поставке в один адрес)

Модификации

НСХ тер-мопреобра-зователя сопротивления

Диапазоны измерений¹⁾

Пределы допускаемой основной абсолютной погрешности²⁾

чувствительного

элемента, °С

встроенного вторичного преобразователя в настроенном диапазоне температуры

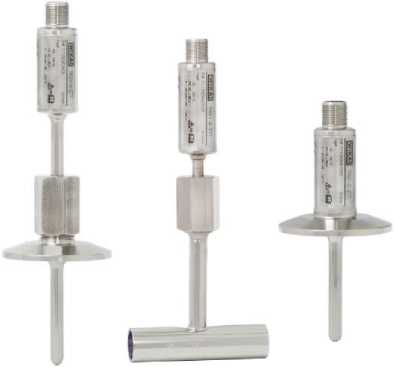

TR21-A-xTT,

TR21-A-xTB,

TR21-B-xTT,

TR21-B-xTB,

TR21-C-xTT,

TR21-C-xTB,

TR31-x-z-TT,

TR33-Z-TT, TR34-X-TT

Pt1000

(а=0,00385)

от -50 до +150 °C; от -50 до +250 °C

класс А ±(0,15+0,002-|t|) диапазон от -30 до +150 °С или до +250 °С класс В ± (0,3+0,005-|t|) диапазон от -50 до +150 °С или до +250 °С ГОСТ 6651-2009

±0,25 °С

TR30-W

Pt100

(а=0,00385)

±(0,002^tmax-tmrn|⁴⁾) °С и ±(0,002- |tmax-tmin|+0,1) °С для ширины диапазона менее 50 °С

TSD-30

Pt1000

(а=0,00385)

от -20 до +80 °C (опционально от -20 до +120 °C)

класс А ±(0,15+0,002-|t|)

±(0,005-|tmax-tmin|) °С; дисплей -±(^0,008^^|1тах^-1тт^|+1ед-мл.разряда) °С

TR12-B³⁾

Pt100

(а=0,00385)

Pt1000

(а=0,00385)

от -200

до +600 °C

класс А ±(0,15+0,002-|t|)

класс В ±(0,3+0,005-|t|) класс AA±(0,1+0,0017-|t|) в диапазонах по ГОСТ 6651-2009

± [0,1 + 0,0003^(tmax -tmin)] в диапазоне от -200 до +200 °C;

±[0,1 + 0,0001-t - 200|+ ^0,0003 •^(tmax ^- tmin)^{] в} диапазоне свыше

200 °C

от -50 до +150 °C

±0,16 °С

Примечания:

• 1) Указаны максимальные диапазоны измерений, требуемый диапазон шириной не менее 20 °С указывается при заказе и зависит от длины погружаемой части для защиты вторичного преобразователя от перепада температуры (температура эксплуатации не более +85 °С);

• 2) Пределы допускаемой основной погрешности ТС с выходным унифицированным сигналом определяют как арифметическую сумму модулей пределов основных допускаемых погрешностей чувствительного элемента и встроенного вторичного преобразователя;

• 3) Модификация TR12-B по запросу производится с индивидуальной статической характеристикой в диапазоне измерений от -50 до +150 °С

• 4) tmax, tmin - верхний и нижний пределы настроенного диапазона измерений температуры соответственно.

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры эксплуатации от 23±3 °С на 10 °С, кроме TR12-B: ±0,1% от настроенного диапазона.

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от 23±3 °С на 10  °С для TR12-B:

±[0,06 + 0,00015-|t|+ 0,0003'(tmax - tmn)], °С.

TR21-B-xTT, TR21-B-xTB, TR21

t-C-xTT, TR21-C-xTB, TR30-W

Наименование

характеристики

Значение

Модификации

TR21-A-xTT   TR21-B-xTT   TR21-C-xTT

TR21-A-xTB   TR21-B-xTB   TR21-C-xTB

TR30-W

Выходной унифицированный сигнал, мА

от 4 до 20

Напряжение питания постоянным током, В

от 10 до 30

от 10 до 35

Потребляемая мощность,

1?А, не более

0,6

0,7

Схема подключения

2-х проводная

Г абаритные размеры¹-*, мм, не более

длина погружаемой части

от 5 до 200    | от 6 до 90     | от 5 до 125

от 25 до 500

диаметр погружаемой части

3; 6

3; 6; 8

Масса, кг, не более

2,5

0,7

Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %

от -40 до +85;

от -50 до +85

до 100

от -40 до +85

до 95

Наработка на метрологический отказ, ч

95 000

Средний срок службы, лет

12

Маркировка взрывозащиты

0ExianCT6.. ,T1, 1ExibIICT6.T1,

DIP A20 TA 135 °C, DIP A21 TA 135 °C

-

Примечание:

1) Длины и диаметры рабочей части могут быть изменены по специальному запросу

Наименование характеристики

Значение

Модификации

TR31-x-z-TT

TR33-Z-TT

TR34-x-TT

TSD-30

1

2

3

4

5

Выходной унифицированный сигнал

от 4 до 20 мА

от 4 до 20 мА или от 0 до 10 В

Напряжение питания постоянным током, В

от 10 до 30

от 15 до 35

Потребляемая мощность,

1?А, не более

0,6

2,45

Схема подключения

2-х проводная

3-х проводная

Г абаритные размеры¹⁾, мм, не более

длина погружаемой части

от 50 до 400

от 25 до 350

диаметр погружаемой части

3; 6

6

Масса, кг, не более

0,7

0,3

1

2

3

4

5

Условия эксплуатации: Диапазон температуры окружающего воздуха, °С

от -20 до +80; от -40 до +85; от -50 до +85

от -50 до +85

от -40 до+85

от -20 до +40; от -20 до +80

Относительная влажность окружающего воздуха, %

до 100

до 75

Наработка на метрологический отказ, ч

95 000

Средний срок службы, лет

12

Маркировка взрывозащиты

0ExianCT6...T1,

1ExibIICT6...T1,

DIP A20 TA

135 °C, DIP A21 Ta 135 °C

-

0ExiaIICT6...T1,

1ExibIICT6.T1,

DIP A20 TA

135 °C, DIP A21 Ta 135 °C

-

Наименование характеристики

Значение

Выходной унифицированный сигнал

от 4 до 20 мА, HART

Напряжение питания постоянным током, В

от 14,5 до 30; от 14,5 до 42

Потребляемая мощность, ВА, не более

0,8

Схема подключения

2-х проводная

Г абаритные размеры¹), мм, не более длина погружаемой части

от 275 до 735

диаметр погружаемой части

3; 4,5; 6; 8

Масса, кг, не более

0,8

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С

дисплей

Относительная влажность окружающего воздуха, %

от -40 до +85; от -50 до +85; от -60 до +85 от -20 до +85 до 95

Наработка на метрологический отказ, ч

95 000

Средний срок службы, лет

12

Маркировка взрывозащиты

1ExdIICT6...T1, 0ExiaIICT3...T6, 1ExibIICT3.T6, ExnAIIT6.T1,

DIP A20 TA 65 °C/TA 95 °C/TA 125 °C,

DIP A21 TA 65 °C/TA 95 °C/TA 125 °C, DIP A22 TA 80 °C.440 °C

Примечание:

1) Длины и диаметры рабочей части могут быть изменены по специальному запросу
