Наименование

Обозначение

Кол-во

Примечание

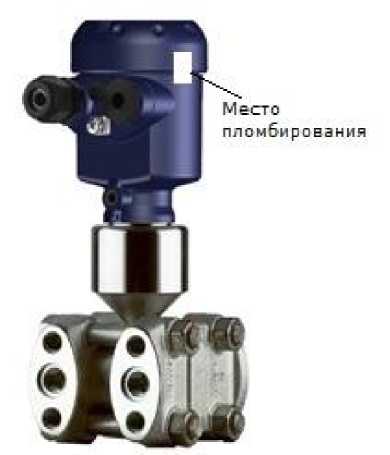

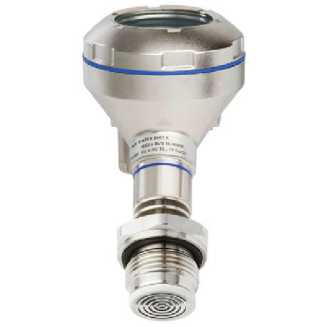

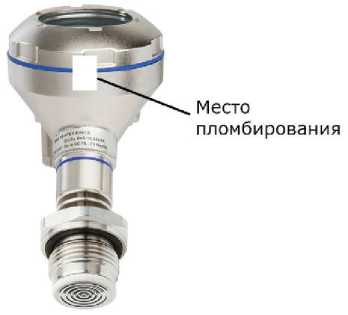

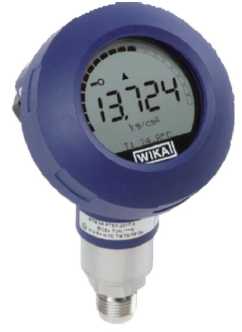

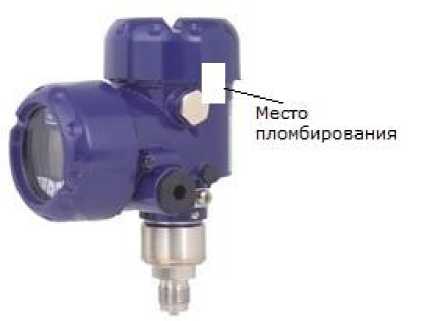

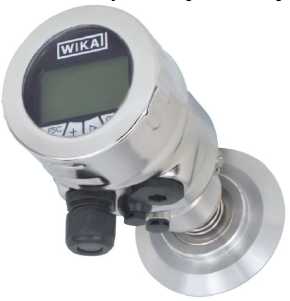

Преобразователь давления измерительный серии IPT-10, IPT-11, UPT-20, UPT-21, DPT-10

-

1 шт.

Серия и исполнение в соответствии с заказом

Паспорт

-

1 экз.

-

Методика поверки

МП 207.2-011-2017

1 экз.

Допускается поставлять 1 экз. на партию преобразователей

HART-коммуникатор

-

1 шт.

По дополнительному заказу

Максимальный верхний предел измерений, Pmax

Нижний предел измерений

Минимальный интервал измерений,

Pmin

Максимальный коэффициент перенастройки⁽²⁾

- измерение разности давлений (серия DPT-10)

1 кПа

0 кПа

0,025 кПа

40

3 кПа

0 кПа

0,030 кПа

100

10 кПа

0 кПа

0,100 кПа

100

50 кПа

0 кПа

0,500 кПа

100

300 кПа

0 кПа

3 кПа

100

1,6 МПа

0 МПа

16 кПа

100

4 МПа

0 МПа

40 кПа

100

- измерение избыточного давления (серии IPT-10, IPT-11)

10 кПа

0 кПа

0,5 кПа

20

40 кПа

0 кПа

2 кПа

20

100 кПа

0 кПа

5 кПа

20

160 кПа

0 кПа

8 кПа

20

250 кПа

0 кПа

12,5 кПа

20

500 кПа

0 кПа

25 кПа

20

600 кПа

0 кПа

30 кПа

20

1 МПа

0 МПа

0,05 МПа

20

1,6 МПа

0 МПа

0,08 МПа

20

2,5 МПа

0 МПа

0,125 МПа

20

4 МПа

0 МПа

0,2 МПа

20

6 МПа

0 МПа

0,3 МПа

20

10 МПа

0 МПа

0,5 МПа

20

25 МПа

0 МПа

1,25 МПа

20

60 МПа⁽³⁾

0 МПа

3 МПа

20

100 МПа

0 МПа

5 МПа

20

160 МПа

0 МПа

80 МПа

2

250 МПа

0 МПа

125 МПа

2

- измерение абсолютного давления (серии IPT-10, IPT-11)

10 кПа

0 кПа

0,5 кПа

20

40 кПа

0 кПа

2 кПа

20

100 кПа

0 кПа

5 кПа

20

160 кПа

0 кПа

8 кПа

20

250 кПа

0 кПа

12,5 кПа

20

500 кПа

0 кПа

25 кПа

20

600 кПа

0 кПа

30 кПа

20

1 МПа

0 МПа

0,05 МПа

20

1,6 МПа

0 МПа

0,08 МПа

20

2,5 МПа

0 МПа

0,125 МПа

20

6 МПа

0 МПа

0,3 МПа

20

- измерение избыточного (в том числе вакуумметрического) (серии IPT-10, IPT-11)

5 кПа

-5 кПа

0,25 кПа

20

10 кПа

-10 кПа

0,5 кПа

20

20 кПа

-20 кПа

1 кПа

20

30 кПа

-10 кПа

1 кПа

20

0 кПа

-100 кПа

0 кПа

20

Максимальный верхний предел измерений, Pmax

Нижний предел измерений

Минимальный интервал измерений, Pmin

Максимальный коэффициент перенастройки⁽²⁾

60 кПа

-100 кПа

4 кПа

20

150 кПа

-100 кПа

6,25 кПа

20

300 кПа

-100 кПа

10 кПа

20

500 кПа

-100 кПа

15 кПа

20

1000 кПа

-100 кПа

27,5 кПа

20

1500 кПа

-100 кПа

40 кПа

20

2500 кПа

-100 кПа

65 кПа

20

6000 кПа

-100 кПа

152 кПа

20

- измерение избыточного давления (серии UPT-20, UPT-21)

40 кПа

0 кПа

0,4 кПа

100

160 кПа

0 кПа

1,6 кПа

100

600 кПа

0 кПа

6 кПа

100

1,6 МПа

0 МПа

0,016 МПа

100

4 МПа

0 МПа

0,04 МПа

100

10 МПа

0 МПа

0,1 МПа

100

25 МПа

0 МПа

0,25 МПа

100

60 МПа⁽⁴⁾

0 МПа

0,6 МПа

100

100 МПа

0 МПа

1 МПа

100

- измерение абсолютного давления (серии UPT-20, UPT-21)

40 кПа

0 кПа

0,4 кПа

100

160 кПа

0 кПа

1,6 кПа

100

600 кПа

0 кПа

6 кПа

100

1,6 МПа

0 МПа

0,016 МПа

100

4 МПа

0 МПа

0,04 МПа

100

- измерение избыточного (в том числе вакуумметрического) давления (серии UPT-20, UPT-21)

0 кПа

-40 кПа

0 кПа

100

20 кПа

-20 кПа

0,2 кПа

100

60 кПа

-100 кПа

0,8 кПа

100

500 кПа

-100 кПа

3 кПа

100

1500 кПа

-100 кПа

8 кПа

100

4000 кПа

-100 кПа

20,5 кПа

100

Примечания:

• ⁽¹⁾ В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, мбар, кгс/см², м вод. ст., мм вод. ст.)

• ⁽²⁾ Максимальный коэффициент перенастройки равен отношению TD = Pmax/Pmin.

В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального интервала измерений Pmin.

• ⁽³⁾ Для диапазона свыше 60 МПа применима только серия IPT-10.

• ⁽⁴⁾ Для диапазона свыше 60 МПа применима только серия UPT-20.

Максимальный верхний предел измерений, Pmax

Пределы допускаемой основной приведенной погрешности (в диапазоне температур окружающей среды от +21 до +25 °С), % от настроенного диапазона измерений ⁽¹⁾

- измерение разности давлений, серия DPT-10

1 кПа

±0,15 • TD при TD>1:1

3 кПа

±0,15 • TD при TD>1:1

10 кПа

±0,075 при 1:1<TD<4:1

±(0,012 • TD + 0,027) при TD>4:1

Pmax > 50 кПа

±0,075 при 1:1<TD<15:1

±(0,0015 • TD + 0,053) при TD>15:1

- измерение избыточного давления (в том числе вакуумметрического), серии IPT-10, IPT-11

при 0 кПа < Pmax < 160 МПа для металлической ячейки

±0,1 при 1:1<TD<5:1

±0,02 • TD при TD>5:1

при 0 кПа < Pmax < 160 МПа для керамической ячейки

±0,075 при 1:1<TD<5:1

±0,015 • TD при TD>5:1

при Pmax > 160 МПа для металлической ячейки

±0,6 при 1:1<TD<2:1

- измерение абсолютного давления, серии I

PT-10, IPT-11

10 кПа

±0,25 при 1:1<TD<5:1

±0,05 • TD при TD>5:1

при Pmax > 10 кПа для металлической ячейки

±0,1 при 1:1<TD<5:1

±0,02 • TD при TD>5:1

при Pmax > 10 кПа для керамической ячейки

±0,075 при 1:1<TD<5:1

±0,015 • TD при TD>5:1

- измерение избыточного давления (в том числе вакуумметрического), абсолютного давления (серии UPT-20, UPT-21)

Исполнение стандарт, Pmax < 160 кПа

±0,15 при TD = 1:1

±(0,03 • TD + 0,12) при TD>1: 1

Исполнение стандарт, Pmax > 160 кПа

±0,15 при TD = 1:1

±0,03 • TD при TD>1:1

Исполнение опция 1, Pmax < 160 кПа

±0,1 при TD = 1:1

±(0,02 • TD + 0,08) при TD>1: 1

Исполнение опция 1, Pmax > 160 кПа

±0,1 при TD = 1:1

±0,02 • TD при TD>1:1

Исполнение опция 2, Pmax < 160 кПа

±0,2 при TD = 1:1

±(0,04 • TD + 0,16) при TD>1: 1

Исполнение опция 2, Pmax > 160 кПа

±0,2 при TD = 1:1

±0,04 • TD при TD>1: 1

Примечания

⁽¹⁾ Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной погрешности

Максимальный верхний предел измерений, Pmax

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий от +21 до +25 °С), % (от настроенного диапазона измерений)/10 °С

- измерение разности давлений (серия DPT-10)

1 кПа

3 кПа

±(0,31 • TD + 0,06)

10 кПа

±(0,18 • TD + 0,06)

50 кПа

300 кПа

4 МПа

±(0,08 • TD + 0,05)

1,6 МПа

±(0,1 • TD + 0,1)

- измерение избыточного давления (в том числе вакуумметрического), абсолютного давления (серии IPT-10, IPT-11)

В соответствии с таблицей 2

±0,05% • TD

- измерение избыточного давления (в том числе вакуумметрического), абсолютного давления (серии UPT-20, UPT-21)

В соответствии с таблицей 2

±0,1% • TD

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением статического давления,

Максимальное статическое (рабочее) давление

% (от настроенного диапазона измерений)

для преобразователей разности давления, МПа

на каждые ²⁾ МПа

Влияние

на нулевую точку

Влияние на верхний предел настроенного

диапазона

для диапазона 1 кПа

16

±0,15 (0,7 МПа)²⁾

±0,035 (0,7 МПа) ²⁾

для диапазона 3 кПа

16

±0,35 (7 МПа) ²₂⁾₎

±0,14 (7 МПа) ²⁾

для диапазона 10 кПа

16

±0,35 (7 МПа) ²₂⁾₎

±0,14 (7 МПа) ²⁾

для диапазона 50 кПа

16

±0,075 (7 МПа) ²⁾

±0,14 (7 МПа) ²⁾

для диапазона 300 кПа

16 (42)¹⁾

±0,075 (7 МПа) ²⁾

±0,14 (7 МПа) ²⁾

для диапазона 1,6 МПа

16 (42)¹⁾

±0,075 (7 МПа) ²⁾

±0,14 (7 МПа) ²⁾

для диапазона 4 МПа

16 (42)¹⁾

±0,075 (7 МПа) ²⁾

±0,14 (7 МПа) ²⁾

Примечания:

⁽¹⁾ Возможно по дополнительному запросу.

¹ Значение приведенной величины указано для каждого диапазона измерений.

Наименование характеристики

Значение

Выходные сигналы:

• - аналоговый сигнал постоянного тока, мА

• - аналоговый сигнал напряжения постоянного тока, В

• - цифровой сигнал

от 4 до 20 от 0 до 5

от 0 до 10

HART, PROFIBUS PA,

FOUNDATION Fieldbus

Параметры электрического питания:

- напряжение постоянного тока, В (в зависимости от серии и исполнения)

от 14 до 36; от 14 до 30; от 20 до 36; от 9 до 24;

от 12 до 32; от 12 до 36;

от 12 до 32; от 9 до 32; от 22,5 до 36; от 22,5 до 30;

от 12 до 24

Условия эксплуатации:

Температура окружающей среды, °С - для преобразователей серии DPT-10

от -60¹⁾ до +70

- для преобразователей серии IPT-10, IPT-11

от -60¹⁾ до +80

- для преобразователей серии UPT-20, UPT-21

от -60¹⁾ до +80

Относительная влажность окружающей среды, % (конкретные значения зависят от серии и исполнения)

до 95

Нормальные условия измерений:

- температура окружающей среды, °С

от +21 до +25

Степень защиты от воды и пыли

IP66/67, IP66/68, IP68

Маркировка взрывозащиты

• - для преобразователей серии DPT-10

• - для преобразователей серии IPT-10, IPT-11

• - для преобразователей серии UPT-20, UPT-21

0ExianCT6...T1 Х 1ExianCT6...T1 Х 1ExdiaIICT6.T1 X 0ExiaIICT6. Т1 Х 1ExdiaIICT6.T1 X 0ExiaIICT3/T4/T5/T6 Х 1ExibIICT3/T4/T5/T6 Х 2ExicIICT3/T4/T5/T6 Х

Маркировка защиты от воспламенения горючей пыли

• - для преобразователей серии DPT-10

• - для преобразователей серии IPT-10, IPT-11

• - для преобразователей серии UPT-20, UPT-21

ExtD A20/21 IP66/67 T X ExtD A21 IP66/67 T X

Ex iaD 20 T135°C Х

Ex iaD 21 T135°C Х

Габаритные размеры преобразователя, длина^хширина^хвысота, мм, не более:

• - для преобразователей серии DPT-10

• - для преобразователей серии IPT-10, IPT-11

• - для преобразователей серии UPT-20, UPT-21

239^x100^x212

200x129x84

115x100x195

Масса в зависимости от конструктивного исполнения, кг:

• - для преобразователей серии DPT-10

• - для преобразователей серии IPT-10, IPT-11

• - для преобразователей серии UPT-20, UPT-21

от 4,2 до 4,5 от 1,2 до 5,5 от 1,3 до 4,6

Наименование характеристики

Значение

Средний срок службы, лет Средняя наработка на отказ, ч

15 лет

130000

Примечания

⁽¹⁾ При температуре окружающей среды ниже -20 °С возможно ограничение функции отображения на дисплее (при его наличии)
