Наименование

Обозначение

Кол-во

Примечание

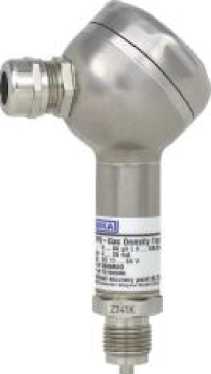

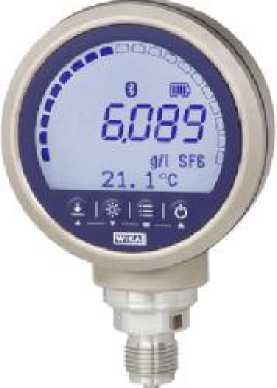

Преобразователь давления и температуры газа SF6 измерительный серии GD

-

1 шт.

Модификация и исполнение в соответствии с заказом

Паспорт

-

1 экз.

Методика поверки

МП 202-018-2019

1 экз.

Допускается поставлять 1 экз. на партию преобразователей, поставляемых в один адрес

Внешнее ПО с конвертером для расчета плотности газа SF6

-

1 экз.

По запросу, для модификаций GDHT-20,

GDT-20, GDI-100-D

Наименование характеристики

Значение характеристики для модификации

GDI-100-D

GDHT-20   GDT-20

Диапазоны измерений (ДИ):

- абсолютного давления, кПа ⁽¹⁾ (плотности, функционально связанной с давлением, г/л ⁽²⁾)

от 0 до 210 (от 0 до 13) от 0 до 250 (от 0 до 15,5) от 0 до 887 (от 0 до 60) от 0 до 1600 (от 0 до 124,6)

от 0 до 887 (от 0 до 60) от 0 до 1600 (от 0 до 124,6)

Диапазон измерений температуры, °С

от -10 до +50

от -40 до +80

Пределы основной допускаемой абсолютной погрешности измерений температуры, °С

±1

±1 ⁽⁶⁾

Пределы допускаемой основной приведенной погрешности измерений абсолютного давления от верхнего предела измерений (ВПИ), %

±0,05 ⁽³⁾

±0,2 ⁽⁴₍⁾₅;₎

±0,06 ⁽⁵⁾

Наименование характеристики

Значение характеристики для модификации

GDI-100-D

GDHT-20

GDT-20

Пределы допускаемой основной приведенной погрешности при расчете плотности, функционально связанной с давлением от ВПИ (при t = +20 °C), %

±0,6

Пределы допускаемой дополнительной приведенной погрешности абсолютного давления (к ВПИ), вызванной отклонением температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.), %/10 °С

±0,5

Примечания:

• ⁽¹⁾ а также другие единицы измерений давления, допущенные к применению в РФ

• ⁽²⁾ возможно измерение плотности в единице измерений кг/м³

• ⁽³⁾ в диапазоне температур окружающей среды от -10 до +50 °С

• ⁽⁴⁾ при температуре окружающей среды от -40 до 0 °С не включ.

• ⁽⁵⁾ при температуре окружающей среды от 0 до +80 °С

• ⁽⁶⁾ в диапазоне температур окружающей среды от -40 до +80 °С

Наименование характеристики

Значение характеристики для модификации

GDI-100-D

GDHT-20

GDT-20

Нормальные условия:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 86 до 106

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -10 до +50

от -40 до +80;

от -40 до +80;

от -60 до +80 ⁽¹⁾

от -60 до +80 ⁽¹⁾

- относительная влажность, %, не более

95

90

90

- атмосферное давление, кПа

от 80 до 110

от 80 до 110

от 80 до 110

Выходной сигнал

Bluetooth

Протокол Modbus RTU через интерфейс RS-485, DNP3, Shiky

Protocol, GE Protocol

«MODWATCH»

Напряжение питания постоянного тока, В

4,5

от 17 до 30

Номинальное напряжение питания

постоянного тока, В

4,5

24

Степень защиты оболочек по

ГОСТ 14254-2015

IP65

IP65

IP65

Масса, кг, не более

0,82

0,4

0,4

Габаритные размеры, мм, не более

- высота

173

180

103

- ширина

67

195

48

- диаметр корпуса

109

40

40

Средний срок службы, лет

20

Средняя наработка на отказ, ч, не менее

100 000

Примечание: ⁽¹⁾ по запросу

Наименование характеристики

Значение характеристики для модификации

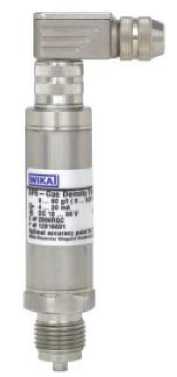

GD10-L

GD10-C

GD10-F

Диапазоны измерений (ДИ):

- абсолютного давления, кПа ⁽¹⁾ (плотности, функционально связанной с давлением, г/л ⁽²⁾)

от 0 до 164 (от 0 до 10) от 0 до 259 (от 0 до 16) от 0 до 397 (от 0 до 25) от 0 до 616 (от 0 до 40) от 0 до 887 (от 0 до 60) от 0 до 1133 (от 0 до 80)

Пределы допускаемой основной приведенной погрешности измерений абсолютного давления от верхнего предела измерений (ВПИ), %

±2,0

Пределы допускаемой основной приведенной погрешности при расчете плотности, функционально связанной с давлением от ВПИ (при t = +20 °C), %

±2,0

Пределы допускаемой дополнительной приведенной погрешности абсолютного давления (к ВПИ), вызванной отклонением температуры окружающей среды от нормальных условий (от +20 °С), %/10 °С

±0,5

Примечания:

• ⁽¹⁾ а также другие единицы измерений давления, допущенные к применению в РФ

• ⁽²⁾ возможно измерение плотности в единице измерений кг/м³

Наименование характеристики

Значение характеристики для модификации

GD10-L

GD10-C

GD10-F

Нормальные условия:

- температура окружающей среды, °С

+20

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 86 до 106

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40 до +60

- относительная влажность, %, не более

98

- атмосферное давление, кПа

от 80 до 110

Выходной сигнал постоянного электрического тока, мА

от 4 до 20

Диапазон напряжения питания постоянного тока, В

от 10 до 30

Номинальное напряжение питания постоянного тока, В

24

Степень защиты оболочек по ГОСТ

14254-2015

IP67

IP68

IP67

Масса, кг, не более

0,5

Наименование характеристики

Значение характеристики для модификации

GD10-L

GD10-C

GD10-F

Габаритные размеры, мм, не более

- высота

149

125

152

- ширина

58

27

103

- диаметр корпуса

27

27

27

Средний срок службы, лет

20

Средняя наработка на отказ, ч, не менее

100000
