Номер по Госреестру СИ: 70495-18
70495-18 Расходомеры-счётчики электромагнитные
(OPTIFLUX)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные OPTIFLUX предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 9
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции расчета скорости потока, объёмного и массового расхода; формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
Соответствует модификации преобразователя сигналов |
Номер версии (идентификационный номер) ПО |
Не ниже 3.0.0 |
Цифровой идентификатор ПО |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на расходомер методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Лист № 7 Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным OPTIFLUX
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 340 -6 до 10 м3/с
ТУ 4213-008-33530463-2014 Расходомеры-счетчики электромагнитные OPTIFLUX. Технические условия
Поверка
Поверкаосуществляется по документу МП 2550-0285-2017 «Расходомеры-счетчики электромагнитные OPTIFLUX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 мая 2017 г.
Основные средства поверки:
рабочий эталон 1-го разряда по ГОСТ 8.510-2002 или ГОСТ 8.145-75. Диапазон воспроизведения расхода воды не менее (Qmin - Qmax) (допускается проводить поверку в рабочем диапазоне расходов, определяемом заказом, или в диапазоне до 30 % от Qmax);
устройство «MAGCHECK VERIFICATOR» (регистрационный номер 32186-11), для поверки расходомеров-счетчиков электромагнитных имитационным методом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)ИНН 6318107839
Адрес: 443538, Самарская область, Волжский район, массив Жилой массив Стромилово Телефон: (846) 230-03-70
Факс: (846) 230-03-11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Аакс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип работы расходомеров-счетчиков электромагнитных OPTIFLUX (далее расходомеры) основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональная скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и формирование различных выходных сигналов. Расходомеры имеют возможность работы в прямом и обратном направлениях потока.
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Первичные преобразователи расхода OPTIFLUX 2000 или OPTIFLUX 4000 представляют собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из диэлектрического материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.
Первичные преобразователи расхода имеют следующие модификации:
OPTIFLUX серии 2000 имеют фланцевый тип соединения, футеровку из: полипропилена (PP), твердой резины (HR), перфторалкоксидного полимера (PFA), полиолефина (РО)и др.
OPTIFLUX серии 4000 имеют фланцевый тип соединения, футеровку из: политетрафторэтилена (PTFE), этилентетрафторэтилена (ETFE), перфторалкоксидного полимера (PFA), полиуретана (PU), твёрдой резины (HR) и др.
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера и обработки сигналов электродов первичных преобразователей расхода расходомеров-счетчиков.
Преобразователи сигналов подключаются по четырехпроводной схеме, имеют функции диагностики и выпускаются в следующих модификациях:
IFC 050 - выходы: токовый, импульсный (или частотный, или выход состояния), интерфейсы HART, RS 485 MODBUS;
IFC 100 - выходы: токовый, импульсный (или частотный), выход состояния, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus;
IFC 300 - выходы: токовый, импульсный (или частотный), выход состояния, вход управления, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus.
Преобразователи сигналов выпускаются в следующих исполнениях:
С - компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе расхода и закреплен на нем;
F - раздельное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем;
W- раздельное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем;
R - раздельное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем.
Схема обозначения модификаций расходомеров:
OPTIFLUX X XXO X
Исполнение преобразователя сигналов Обозначение преобразователя сигналов (050-IFC 050, 100-IFC100, 300-IFC 300) Тип первичного преобразователя (2-2000, 4-4000)
В зависимости от условий применения и требуемых характеристик расходомера, первичные преобразователи расхода комбинируются с различными преобразователями сигналов (модификации расходомеров приведены в таблице 3).
а) IFC 050
б) IFC 100

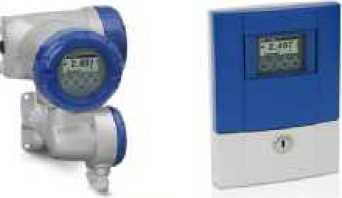

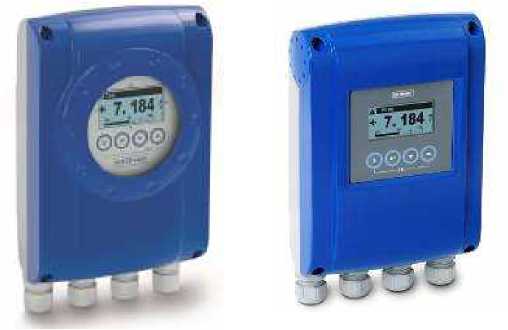

Рисунок 1 - Общий вид преобразователей сигналов
в) IFC 300
а) OPTIFLUX 2000F
б) OPTIFLUX 4000F
Рисунок 2 - Общий вид первичных преобразователей (раздельное исполнение)
а) OPTIFLUX 2050C
б) OPTIFLUX 4100C
в) OPTIFLUX 4300C

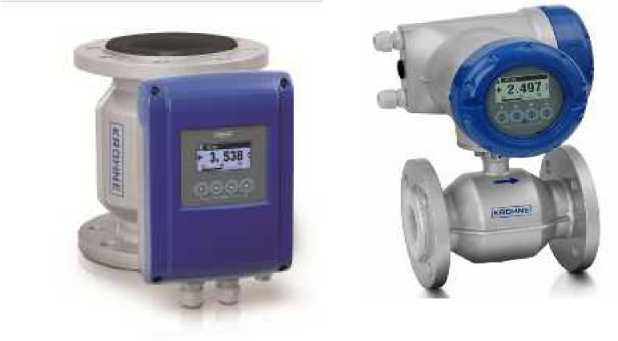

Рисунок 3 - Общий вид расходомеров (компактное исполнение)
Расходомеры пломбируются по требованию заказчика. Пломбировка может проводиться на месте эксплуатации.
Для защиты метрологических параметров расходомеров OPTIFLUX x300 C/F в шину GDC дисплея преобразователя сигналов устанавливается перемычка на два контакта, расположенных слева вверху.
Для предотвращения несанкционированного вскрытия, преобразователи сигналов IFC300 C/F, а также клеммные коробки первичных преобразователей расхода (далее ППР) для раздельного исполнения пломбируются с помощью установки пломбы на ограничителе рисунок 5а). Преобразователи сигналов IFC300 W защищаются наклейкой с обозначением товарного знака, которая разрушается при попытке вскрытия (рисунок 5б).
Для раздельного исполнения прибора, защита электроники в клеммных коробках первичного преобразователя расхода и преобразователя сигналов от извлечения обеспечивается с помощью наклеек с обозначением товарного знака ( рисунок 6).
Для раздельного исполнения серийный номер ППР маркируется на преобразователе сигналов.

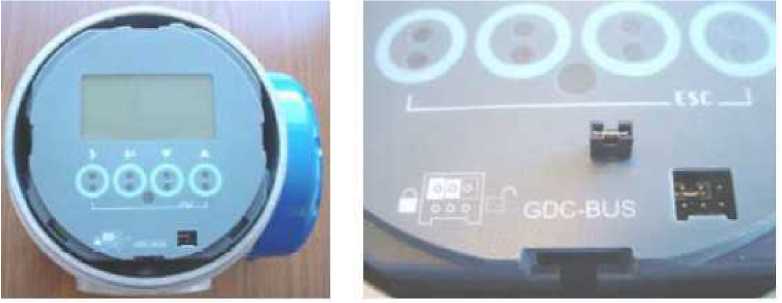

Рисунок 4 - Дисплей преобразователя сигналов IFC300 C/F. Защита от несанкционированного доступа
а) б)

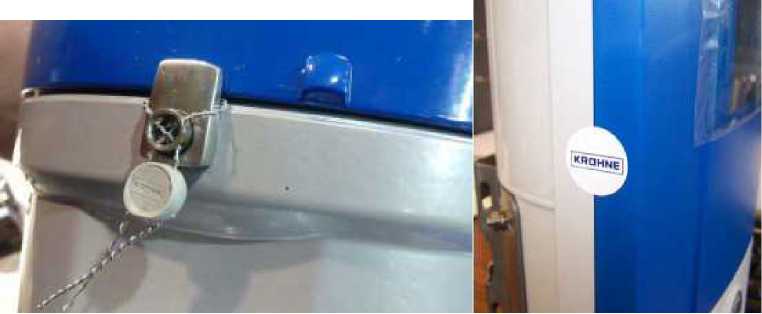

Рисунок 5 - Защита преобразователей сигналов IFC300 C/F/W и клеммной коробки ППР от вскрытия
A
Рисунок 6 - Защита от извлечения электроники в клеммных коробках ППР и преобразователя сигналов
Таблица 4 - Комплектность расходомеров-счетчиков
Наименование изделия |
Кол-во |
Примечание |
Расходомер-счетчик электромагнитный OPTIFLUX |
1 | |
Соединительный сигнальный кабель |
1 |
для расходомеров раздельного исполнения |
Кабель обмотки возбуждения (для расходомеров раздельного исполнения) |
1 |
По заказу |
Таблица 5 - Эксплуатационная документация
Обозначение |
Наименование документа |
Кол-во |
Примечания |
8.2050.18 РЭ |
Преобразователь сигналов IFC050 расходомеров-счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию |
1 |
При поставке расходомера в комплекте с IFC 050 |
8.2100.18 РЭ |
Преобразователь сигналов IFC 100 расходомеров-счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию |
1 |
При поставке расходомера в комплекте с IFC 100 |
8.2300.18 РЭ |
Преобразователь сигналов IFC300 расходомеров-счётчиков электромагнитных. Руководство по монтажу, эксплуатации и техническому обслуживанию |
1 |
При поставке расходомера в комплекте с IFC 300 |
8.2002.18 РЭ |
Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию |
1 |
При поставке расходомера в комплекте с OPTIFLUX 2000 |
8.2004.18 РЭ |
Первичный преобразователь расхода расходомера-счётчика электромагнитного OPTIFLUX 4000. Руководство по монтажу, эксплуатации и техническому обслуживанию |
1 |
При поставке расходомера в комплекте с OPTIFLUX 4000 |
8.1002.18ПС |
Расходомер-счётчик электромагнитный OPTIFLUX2050, OPTIFLUX 2100, OPTIFLUX 2300. Паспорт |
1 |
При поставке расходомера моделей OPTIFLUX 2050/2100/2300 |
8.1004.18ПС |
Расходомер-счётчик электромагнитный OPTIFLUX4050, OPTIFLUX4100, OPTIFLUX4300. Паспорт |
1 |
При поставке расходомера моделей OPTIFLUX 4050/4100/4300 |
МП 2550-0285 2017 |
Расходомеры-счетчики электромагнитные OPTIFLUX. Методика поверки |
1 |
Таблица 2 - Метрологические характеристики
Модификация расходомера |
Номинальный диаметр, DN |
Пределы допускаемой относительной погрешности измерений расхода и объема, % |
Vmin, м/с при погрешности измерения не более 2 % |
Vmin, м/с при погрешности измерения не более 5 % |
OPTIFLUX 2050 С/W |
от 25 до 1200 |
±(0,5 + 0,1/v)1) |
0,067 (0,086)3) |
0,023 (0,032)3) |
OPTIFLUX 4050 С/W |
от 10 до1200 | |||
OPTIFLUX 4100 С/W |
от 2,5 до 6 |
±(0,4 + 0,1/v) |
0,063 |
0,022 |
OPTIFLUX 2100 С/W |
от 25 до 1200 |
±(0,3 + 0,1/v)2) |
0,059 (0,083)4) |
0,021 (0,031)4) |
OPTIFLUX 4100 С/W |
от 10 до 1200 | |||
OPTIFLUX 2300 С/F/W/R |
от 25 до 1600 |
±(0,2 + 0,1/v) |
0,056 |
0,021 |
OPTIFLUX 4300 С/F/W/R |
от 10 до 1600 | |||
OPTIFLUX 2300 С/F/W/R |
от 1800 до 3000 |
±(0,3 + 0,2/v) |
0,12 |
0,043 |
OPTIFLUX 4300 С/F/W/R |
от 2,5 до 6 | |||
от 1800 до 3000 | ||||
Диапазон измерений расхода, м3/ч: от 3600^SWmin до 3600^SWmax, где S - площадь поперечного сечения расходомера, (м2), Vmin и Vmax- наименьшая и наибольшая скорость потока, (м/с) | ||||
Примечание:
±(0,25+ 0,15/v)
±(0,2 + 0,15/v) При периодической поверке всех модификаций расходомеров с помощью устройств «MAGCHECK VERIFICATOR» на месте эксплуатации пределы допускаемой относительной погрешности измерений ±1 %. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих скоростей потока, м/с |
от 0,01 до 12 |
Номинальный диаметр первичных преобразователей, DN:
|
от 25 до 3000 от 2,5 до 3000 |
Минимальная длина прямого участка трубопровода:
|
5 DN 2 DN |
Максимальное рабочее давление, МПа1) |
4,0 |
Наименование характеристики |
Значение |
Температура измеряемой среды, °С |
от -40 до +180 |
Температура окружающей среды, °С |
от -60 до +65 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Относительная влажность, %, не более |
95 (при температуре 35 оС) |
Потребляемая мощность, В • А / Вт, не более: | |
IFC 050 |
15 / 5,6 |
IFC 100 |
8 / 4 |
IFC 300 |
22 / 12 |
Габаритные размеры, мм, не более: | |
длина |
3000 |
ширина |
3500 |
высота |
3300 |
Масса, кг, не более |
3250 |
Параметры электрического питания | |
- IFC 050 | |
напряжение переменного тока, В |
(от 100 до 230) +1150% |
частота переменного тока, Г ц |
50/60 |
напряжение постоянного тока, В |
24 +30% 24 -30% |
- IFC 100 | |
напряжение переменного тока, В |
(от 100 до 230) +1150% |
частота переменного тока, Г ц |
50/60 |
напряжение постоянного тока, В |
24 +30% 24 25% |
напряжение переменного тока, В |
24 +10% 24 -15% |
напряжение постоянного тока, В |
24 +30% 24 -55% |
- IFC 300 | |
напряжение переменного тока, В |
(от 100 до 230) +115’% |
частота переменного тока, Г ц |
50/60 |
напряжение постоянного тока, В |
24 +30% 24 -55% |
напряжение переменного тока, В |
24 +10% 24 -15% |
напряжение постоянного тока, В |
24 +30% 24 -25% |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
14 |
Примечание: | |
1) более 4 МПа по заказу |
