Наименование

Обозначение

Количество

Примечание

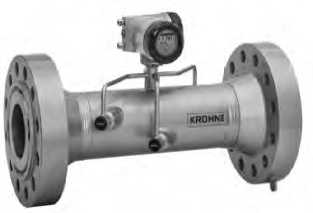

Счётчик-расходомер жидкости ультразвуковой

OPTISONIC 4400

1 шт.

в соответствии с заказом

Руководство по эксплуатации

8.2000.23РЭ

1 экз.

для счётчиков, производства ООО «КРОНЕ-Автоматика»

4005365901 - HB

OPTISONIC 4400

1 экз.

для счётчиков, производства

KROHNE ALTOMETER

Паспорт

8.1000.23ПС

1 экз.

для счётчиков, производства ООО «КРОНЕ-Автоматика»

4400-01-00-00ПС

1 экз.

для счётчиков, производства KROHNE ALTOMETER

Методика поверки

МП 208-022-2017

1 экз.

Наименование параметра

Значение расхода при номинальном диаметре

25

32

40

50

65

80

100

125

150

Наименьший расход, м³/ч

0,1

0,2

0,3

0,5

0,8

1,1

1,8

2,8

4

Наибольший расход, м³/ч

35

57,3

89,6

140

236,6

358,4

560

875

1260

Наименование параметра

Значение расхода при номинальном диаметре DN

200

250

300

350

400

450

500

600

Наименьший расход, м³/ч

7

11

15,8

21,5

28

35,5

43,8

63

Наибольший расход, м³/ч

2240

3500

5040

6860

8960

11340

14000

20160

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода²⁾, %:

Версия HT:

• 1 - канальное исполнение (DN50-DN80)

• 2 - канальное исполнение (DN80-DN600)

DN25

Версия HP

±(1 +1/v) ¹⁾ ±(0,5 +0,5/v)¹⁾ ±(2,5 +2,5/v) ¹⁾

±(1 +1/v) ¹⁾

Выходные сигналы:

токовый, мА

от 0/4 до 20

частотный, Гц

от 0,01 до 10000

импульсный, имп

не ограничено

Пределы допускаемой приведенной погрешности выходного токового сигнала²⁾, %

±0,15

Пределы допускаемой относительнойпогрешности частотного сигнала²⁾, %

±0,15

¹⁾ v - потока в м/с, которая вычисляется по формуле

4-10³-Q                         _

V =   ГПЛГЧ2 эг'^гД^е(? значение расхода, м /ч

71 ■           ■ 3,6

²⁾ Погрешность выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - напряжение переменного/постоянного тока, В

• - напряжение постоянного тока, В

• - частота переменного тока, Гц

(от 100 до 230)^5% о л +10% /+30%

24+30% ^-55%

50/60

Потребляемая мощность, не более: -переменного тока, А -постоянного, Вт

22

12

Масса¹-*, кг, не более

от 14 до 679

Габаритные размеры¹*, мм, не более:

• - высота

• - ширина

• - длина

от 336 до 1152

от 149 до 813 от 350 до 1100

Условия эксплуатации:

• - максимальное давление измеряемой среды, МПа

• - температура окружающей среды, °С

43,1

от -60 (40²⁾) до +70 (65³⁾)

• - температура измеряемой среды, °С:

OPTISONIC 4400 HP

• - компактное исполнение

• - раздельное исполнение

от -45 до +180 от -45 до +180

Наименование характеристики

Значение

OPTISONIC 4400 HT

• - раздельное исполнение во взрывобезопасной зоне

• - раздельное исполнение во взрывоопасной зоне

от -45 до +600

от -45 до +440

Примечание:

• ¹⁾ В зависимости от типоразмера или исполнения

• ²⁾ Счётчики, производства KROHNE Altometer, Нидерланды

• ³⁾ Для преобразователей сигналов
