Номер по Госреестру СИ: 56453-14
56453-14 Мерники металлические эталонные 2-го разряда
(Нет данных)
Назначение средства измерений:
Мерники металлические эталонные 2-го разряда предназначены для измерений объёма жидкостей.

Внешний вид.
Мерники металлические эталонные 2-го разряда
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится в паспорт мерников 2-го разряда типографическим способом и на шильдик методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Поверка
осуществляется по документу ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».
Основные средства поверки:
-
- образцовые колбы 1-го разряда номинальной вместительностью 0,5; 1; 2; 5; 10 дм3 по ГОСТ 1770-74;
-
- образцовые пипетки на полный слив вместимостью до 0,1 дм3 по ГОСТ 29227-91;
-
- секундомер, ПГ ±0,6 с;
-
- термометр лабораторный ТЛ-4, диапазон измерений (0.. .55) °С, ПГ ±0,1 °С;
-
- мерники 1-го разряда, ПГ ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерникам металлическим эталонным 2-го разряда
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объёма жидкости
ТУ 3689-006-33530463-2013 Мерники металлические эталонные 2-го разряда
Изготовитель
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-АВТОМАТИКА» (ООО «КРОНЕ-АВТОМАТИКА»)
ИНН 6318107839
Адрес: 443532, Самарская обл., Волжский р-н, пос. Стромилово
Тел.: +7 (846) 230-03-70
Факс: +7 (846) 230-03-11
E-mail: samara@krohne.su
Web-сайт: http://www.krohne.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»Адрес: 117418, г. Москва, Нахимовский пр., 31 Тел.: +7 (495) 544-00-00
E-mail: info@rostest.ru
Мерники металлические эталонные 2-го разряда состоят из шкалы, горловины (рисунок 1 а) и резервуара (рисунок 1 в).
Принцип работы мерников металлических 2-го разряда основан на объёмном измерении количества жидкости методом слива или налива.
Мерник заполняется рабочей жидкостью и по отметкам на шкале оценивается объём.
Мерники металлические эталонные 2-го разряда изготавливаются со следующими номинальными вместимостями: 50, 100, 200, 500, 1000 дм3.

пломбы
а) б) в)

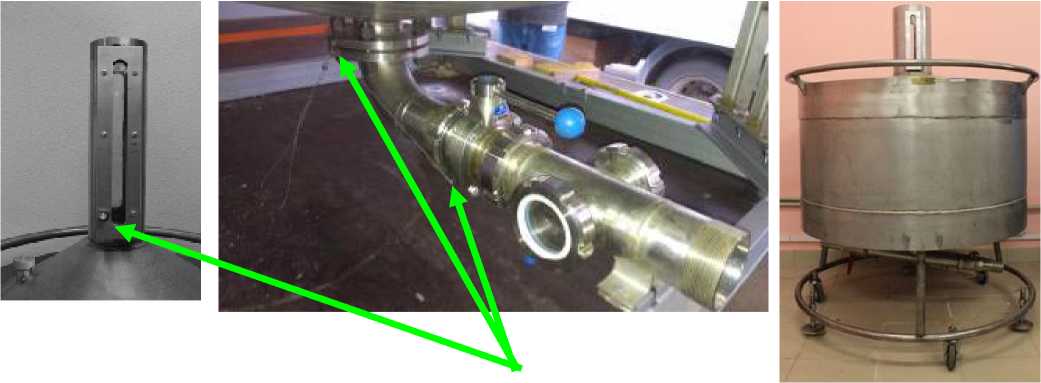

Рисунок 1 - Мерники металлические эталонные 2-го разряда:
а) горловина, б) сливной кран, в) общий вид
Таблица 2
Наименование |
Количество, шт. |
1. Мерник металлический эталонный 2-го разряда |
1 |
2. Паспорт |
1 |
Сведения о методиках (методах) измерений отсутствуют.
Таблица 1
Наименование параметра |
Значение |
Номинальный объём, дм3 |
50; 100; 200; 500; 1000 |
Пределы допускаемой относительной погрешности номинальной вместимости, % |
±0,05 |
Цена деления шкалы, дм3 |
0,2 |
Температура окружающей среды, °С |
от +15 до +25 |
Температура измеряемой среды, °С |
от +15 до +25 |
Габаритные размеры, мм, не более: | |
- длина |
1500 |
- высота |
2100 |
- ширина |
1500 |
Масса, кг, не более |
340 |
